Montage einer Plattform Typ 2

Bruno

Es ist bequemer, die Balkenschuhe vor der Befestigung des Tragbalkens am Mauerwerk zu befestigen. Man kann den Träger auf Böcke stellen und so im Stehen statt in der Hocke arbeiten.
Metallschuhe sind die gängigsten und effektivsten Befestigungselemente. Man kann aber auch eine Befestigung mit Balkenträger wählen, die den Vorteil hat, dass sie unauffälliger ist als die Balkenschuhe. Für eine Hüttenplattform ist Verstecken jedoch nicht vorrangig.
Eine weitere Alternative besteht darin, D6-Schrauben oder Sechskant-Holzschrauben zu verwenden, die durch den Tragbalken hindurchgehen und das Ende des Balkens aufnehmen. Dies ist eine Technik, die vor allem bei Balken an den Enden verlockend sein kann, da es oft schwierig ist, Balkenschuhe mit innenligenden Schenkeln zu finden. Wir können diese Methode jedoch nicht empfehlen, da die Befestigung brüchig ist; dies gilt insbesondere für die Endbalken, die die größten Lasten tragen (vor allem Wände).

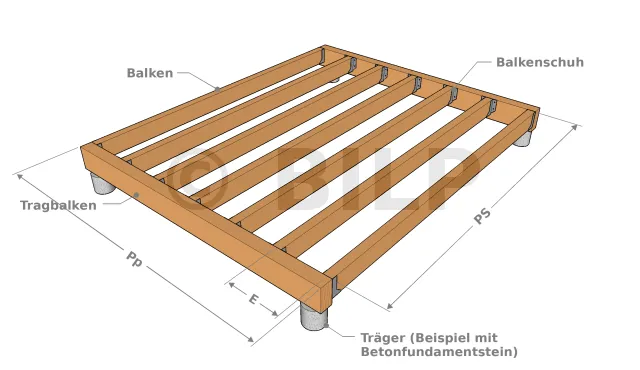

Plattform Typ 2

Die Balken werden mit Balkenschuhen an den Tragbalken befestigt.

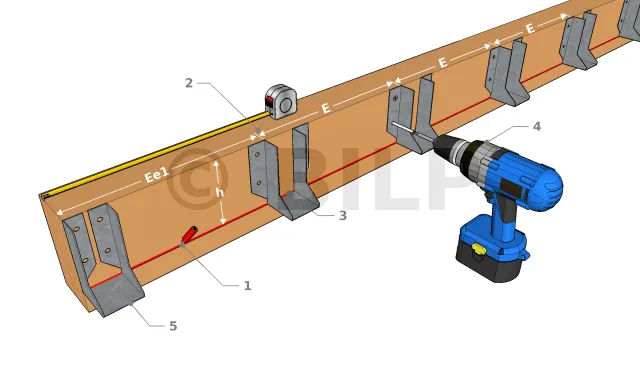

Befestigung der Balkenschuhen
  • 1) Zeichne eine Markierungslinie in einem Abstand h (Höhe des Balkens) vom Rand des Tragbalkens.
  • 2. zeichne die Achsabstände Ee1, E und Ee2 ein.
  • 3) Positioniere den Balkenschuh in einer Linie mit der Markierung.
  • 4) Befestige den Balkenschuh. Beachten Sie die Empfehlungen des Herstellers bezüglich der Art und Anzahl der Befestigungen.
  • 5) Am Ende des Trägers wird ein innenliegender Balkenschuh befestigt.
