Montage der Holzstruktur

Bruno

Das gesamte Mauerwerk ist endlich fertig. Der schwerste Teil der Arbeit ist getan. Aber jetzt beginnt der TECHNISCHE Teil.

Der Holzrahmenbau

Wenn es darum geht, mit Holz zu bauen, ist meine bevorzugte Holzart die Douglasie. Sie wird häufig in Holzrahmenkonstruktionen, insbesondere im Wohnungsbau, verwendet. Dieses Holz ist fantastisch :

  • es bietet ideale mechanische Eigenschaften,
  • es ist sehr widerstandsfähig gegen holzzerstörende Insekten und Fäulnis, so dass keine chemischen Behandlungen erforderlich sind,
  • es wird in Frankreich ein wenig überall angebaut und ist daher leicht zu einem sehr günstigen Preis erhältlich,
  • er sieht gut aus.

Ich habe die Grundprinzipien des Holzrahmenbaus übernommen. Das heißt, vertikale Ständer, die im oberen und unteren Teil mit horizontalen Latten verbunden sind.

Über den Ständern sind dicke Verkleidungsbretter befestigt, die zur Verstrebung der Struktur beitragen. Die Dachkonstruktion besteht klassischerweise aus Sparren, die einen Dachbelag tragen.

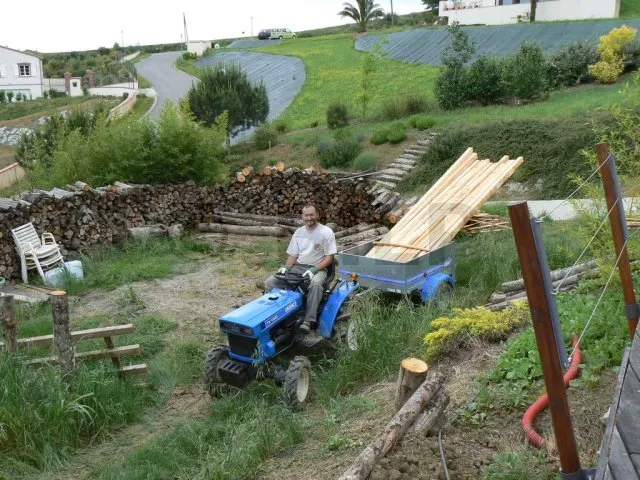

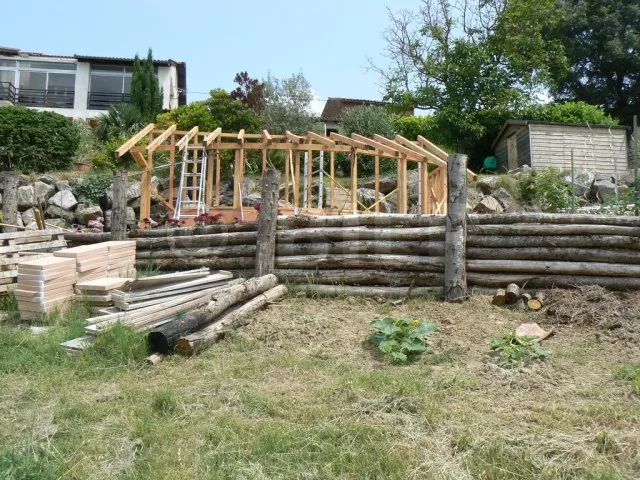

Die Hütte befindet sich in der Höhe. Die Materialien werden mit dem Mikrotraktor montiert

Die Schwellen

Die Schwellen haben einen Querschnitt von 10x4.

Der untere Holm wird mit Hilfe von Sechskant-Holzschrauben am Mauerwerk befestigt. Die Befestigung an einigen Betonsteinen erweist sich manchmal als wenig wirksam. Ich habe sie daher mit Metallplatten verstärkt.

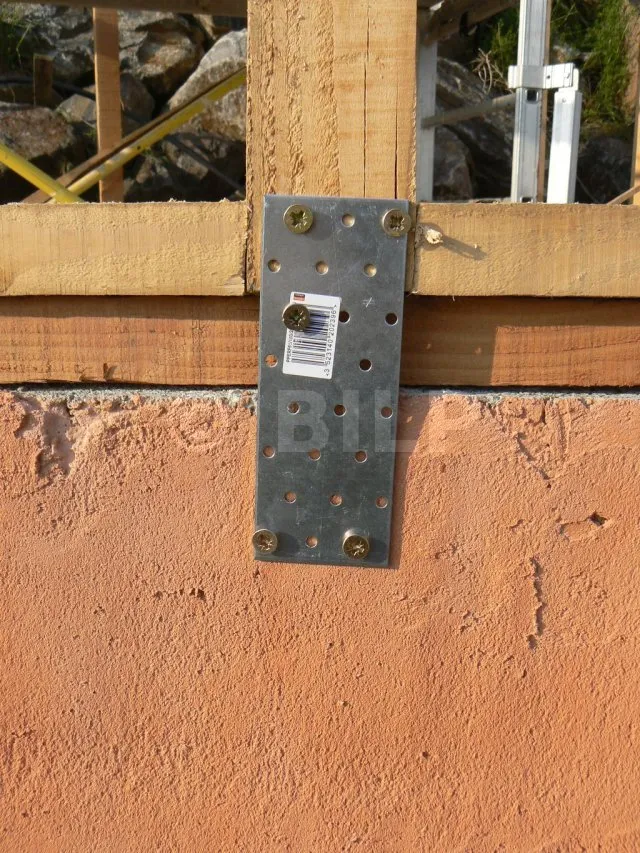

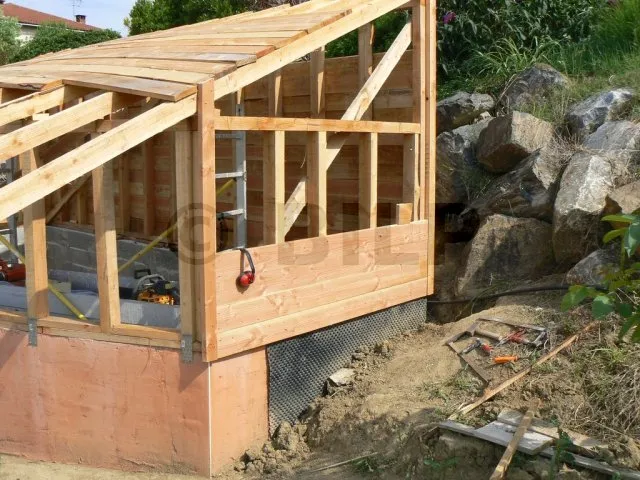

Zusätzliche Befestigung des Rahmens am Mauerwerk

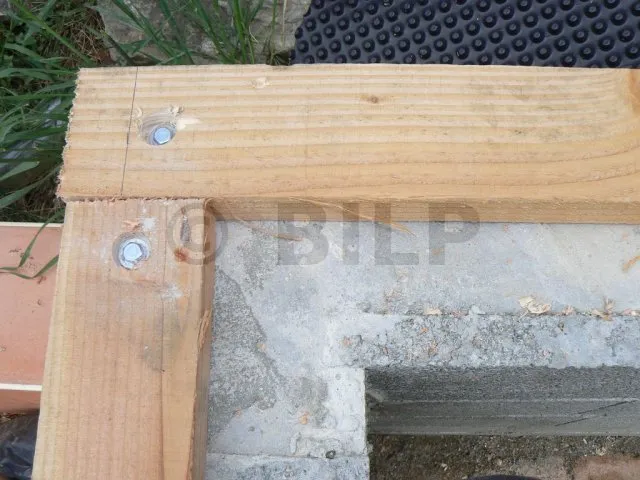

Schwellenbefestigung mit Sechskant-Holzschrauben

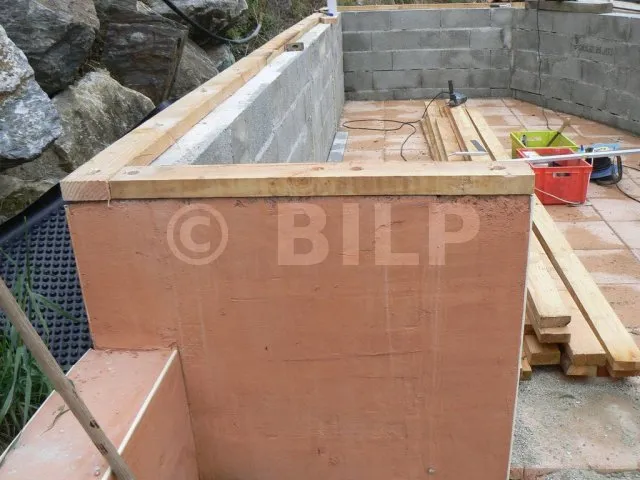

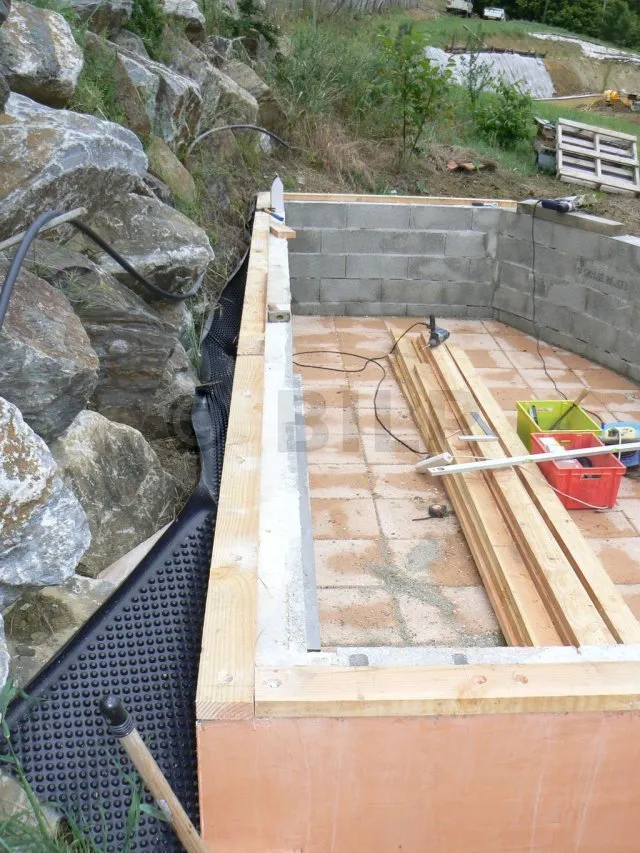

Schwellen

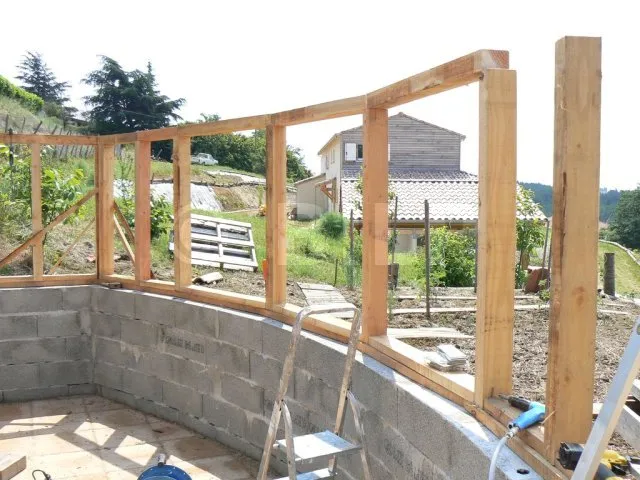

Vertikale Pfosten und Rähme

Die Pfosten haben einen Querschnitt von 10x7. Sie sind in Abständen von 50 cm auf den Schwellen verteilt. Sie werden mit großen D6x120-Schrauben, die im 45°-Winkel zu beiden Seiten der Pfosten angeordnet sind, an den Schwellen befestigt.

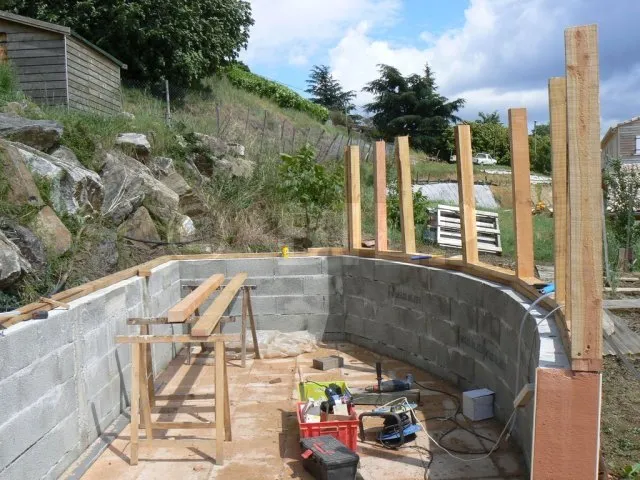

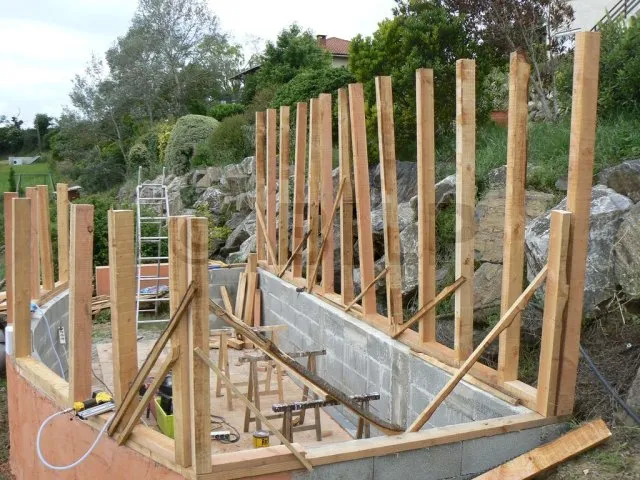

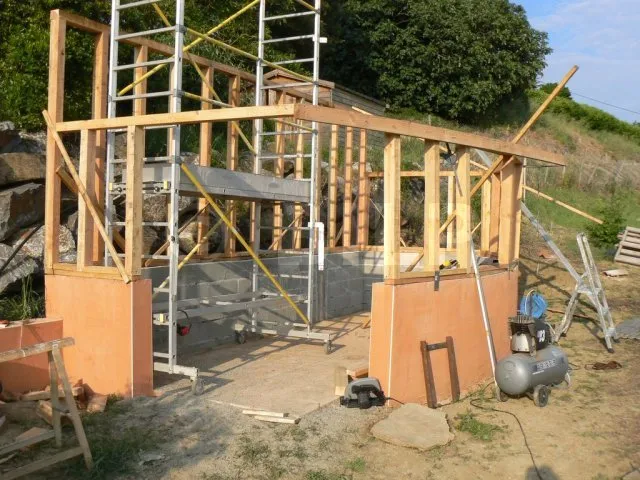

Montage der Pfosten auf der Schwelle

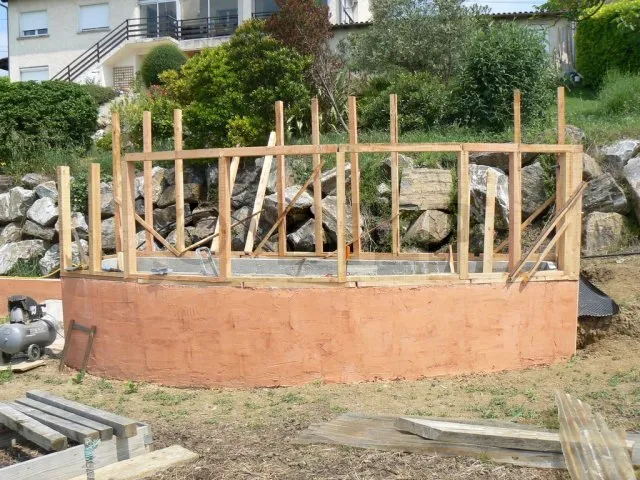

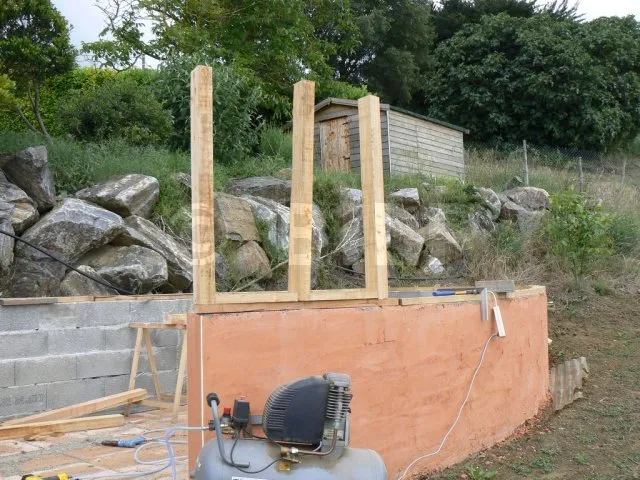

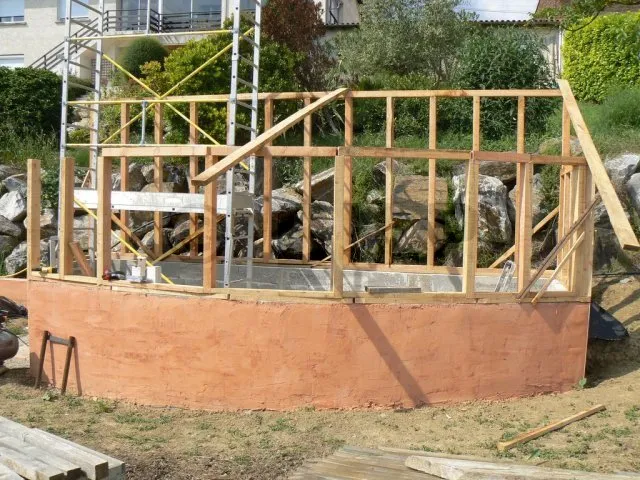

Pfosten an der gebogenen Fassade

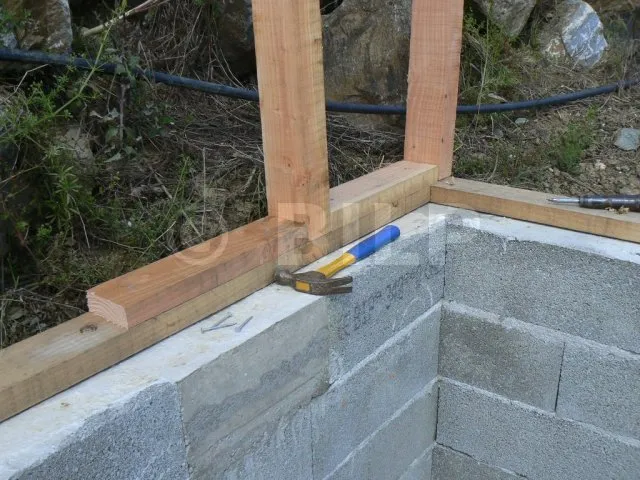

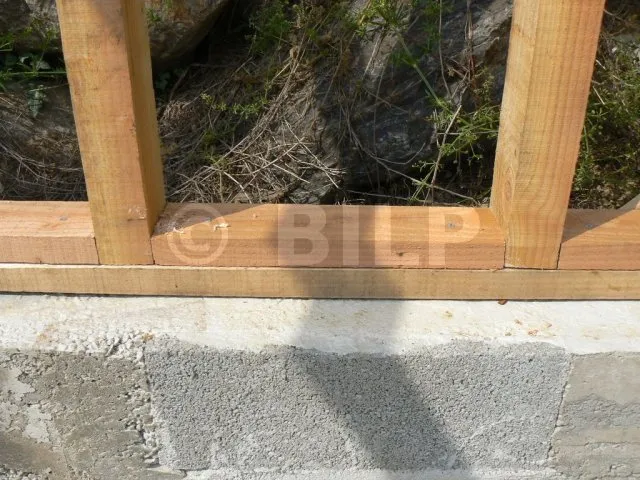

Verbindung der Pfosten mit der Schwelle

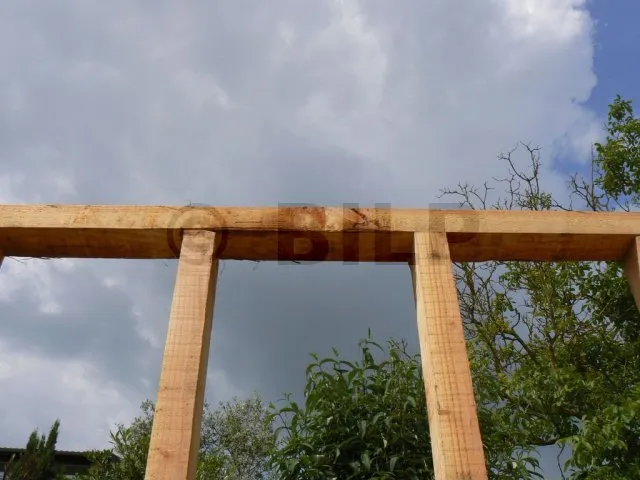

Verbindung der Pfosten mit dem Rähm


Pfosten an der hinteren Fassade

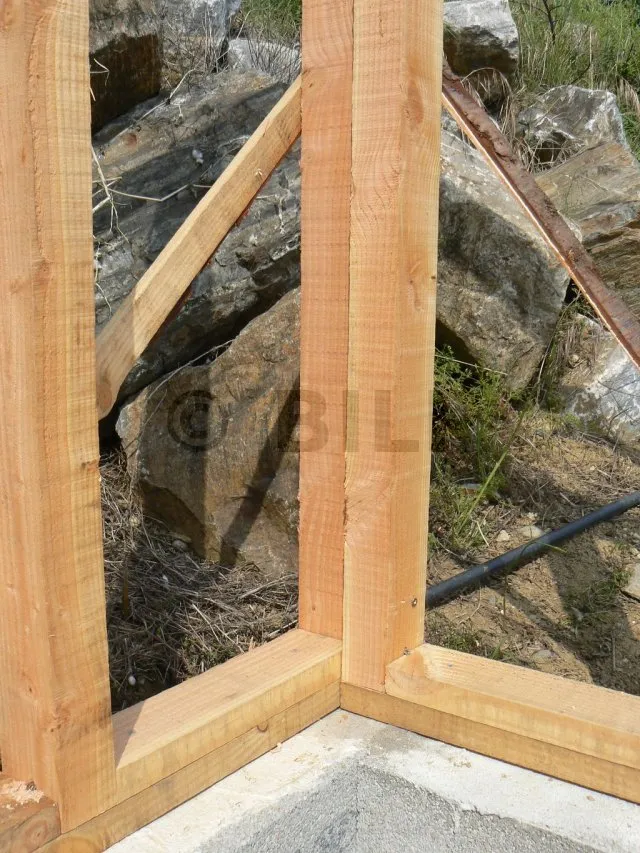

Verbindung zur Ecke


Ich gebe zu, dass die Struktur für ein Gartenhaus überdimensioniert ist. Die Pfosten haben fast den Querschnitt, den man normalerweise bei Häusern verwendet. Außerdem sind sie sehr eng beieinander. Aber ich werde Materialien in großer Höhe lagern. Sie wissen ja, wie das ist : Man lagert und häuft an und ist sich nicht bewusst, wie viel Gewicht das ausmachen kann. Ich habe also "Gürtel und Hosenträger" genommen und die Mehrkosten sind letztendlich vernachlässigbar.

Ich habe zwischen jedem Pfosten Abstandshalter eingefügt, sowohl um den Abstand zu fixieren, als auch um eine Verstrebung zu bilden.

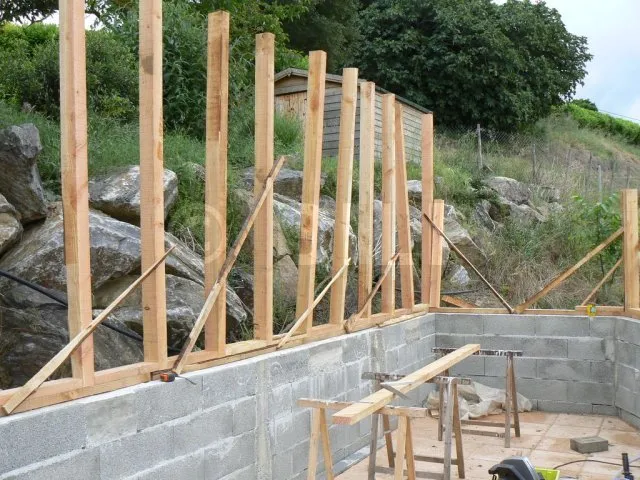

Normalerweise ist es besser, die Rahmen für den Rahmen auf dem Boden oder in der Werkstatt zu bauen und sie dann in einem Stück zu montieren. Aber die runden Formen meines Baumhauses ließen das nicht zu. Und ich muss auch zugeben, dass ich die Pläne dafür nicht gemacht hatte. Also habe ich alles an Ort und Stelle aufgebaut, Pfosten für Pfosten, nach und nach. Das ist manchmal ein bisschen gefährlich, vor allem am Anfang, weil man die Pfosten senkrecht halten muss, wenn es noch keine Stützpunkte gibt. Dazu fertigt man aus Leisten Stützbeine an, die man vorübergehend im 45°-Winkel befestigt. Man bemüht sich, den Pfosten ganz senkrecht zu stellen.

Dann wird der Rähm mit D6x120-Schrauben über den Pfosten befestigt.

Der Rähm auf dem gebogenen Teil besteht aus mehreren Teilen, um der Kontur zu folgen.

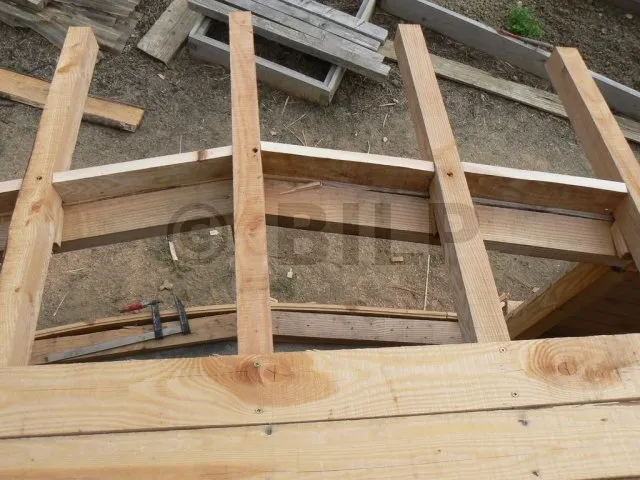

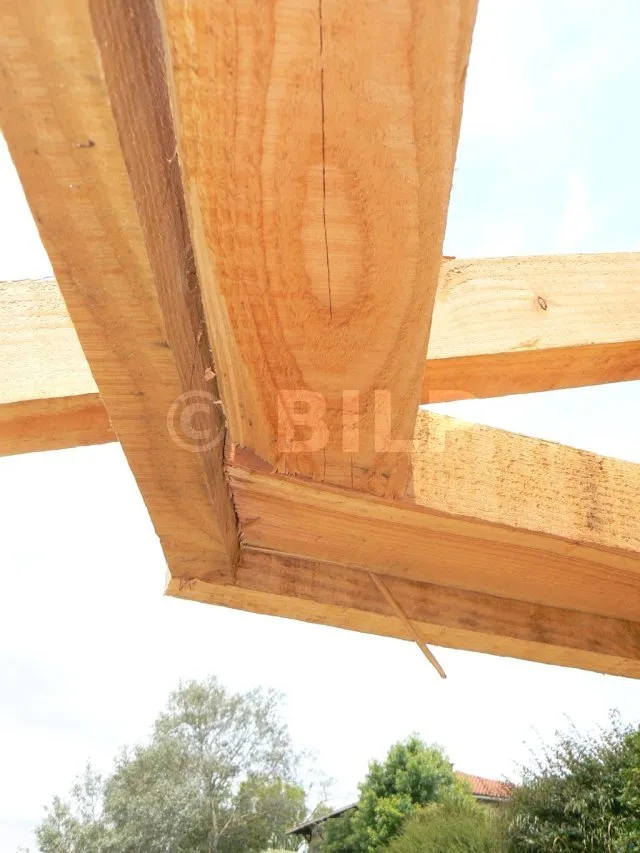

Im Vordergrund : Aufdopplung des Rähms (Biegung)

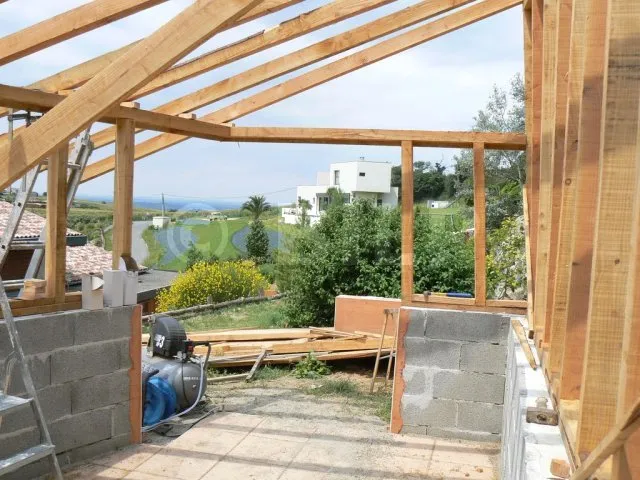

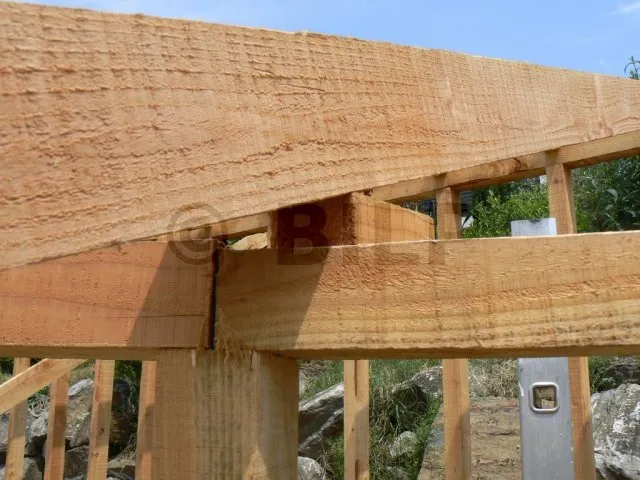

De Überhang

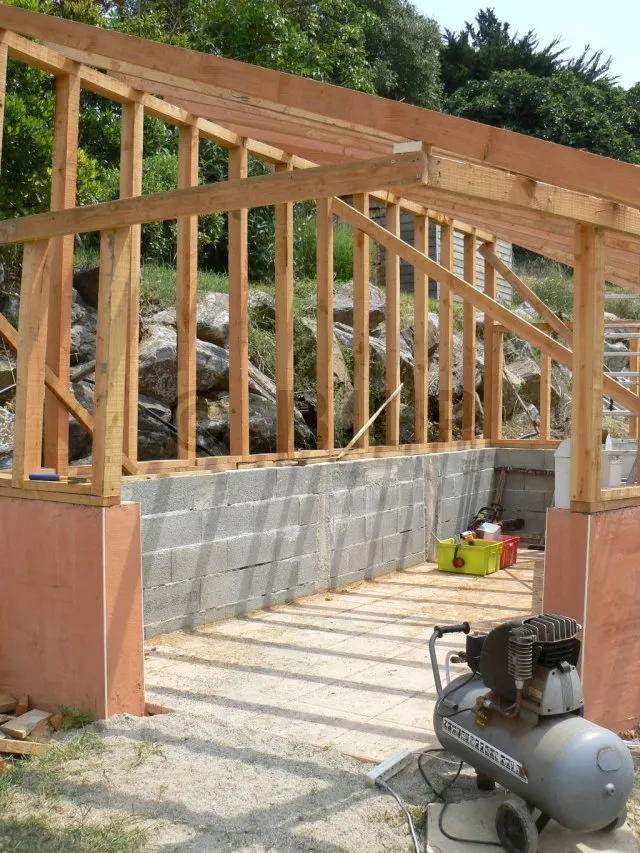

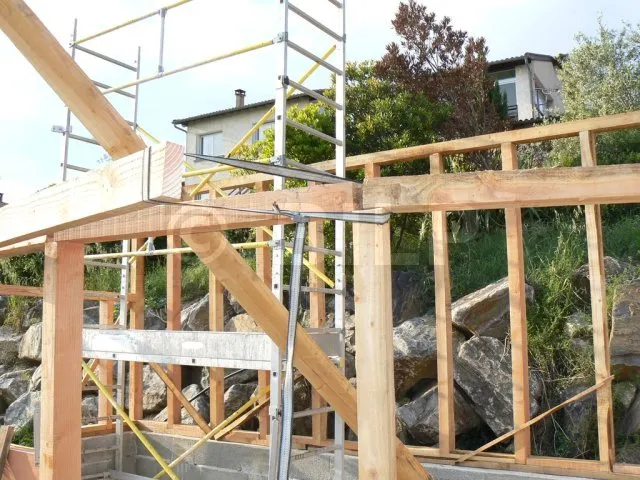

Das ist der Teil, der mir die meisten technischen Schwierigkeiten bereitet hat. Und ich bin ziemlich stolz auf das Ergebnis. Da die große Hauptöffnung in einer Ecke liegt und ich in dieser Ecke keinen Stützpfosten anbringen konnte, weil ich eine breite Öffnung ohne Hindernisse haben möchte, sind die hohen Holme an dieser Stelle überhängend.

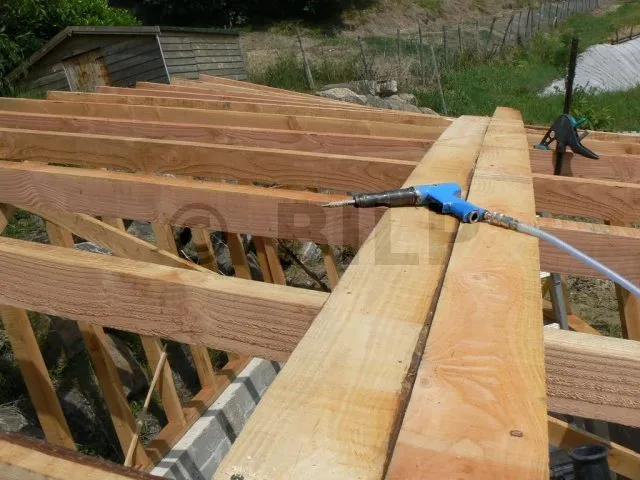

Aus diesem Grund werden die hohen Holme mit breiten Holzstücken aufgedoppelt.

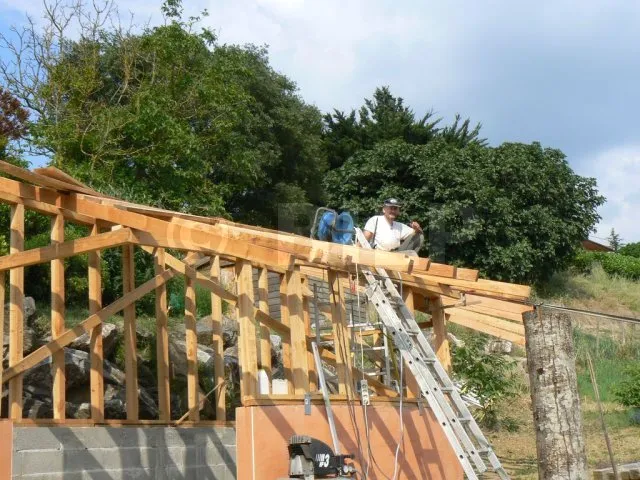

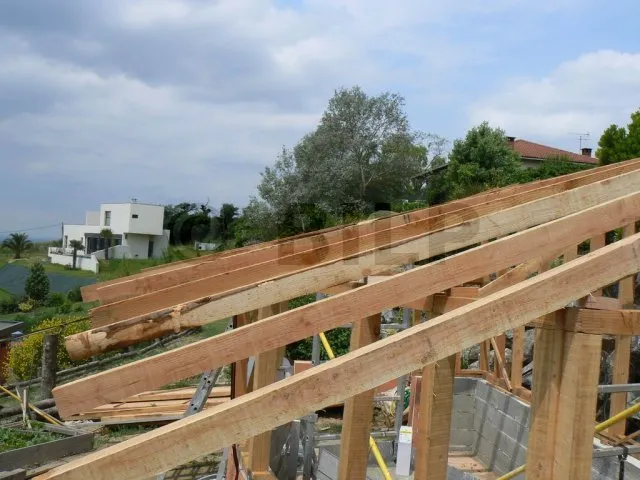

Dachsparren

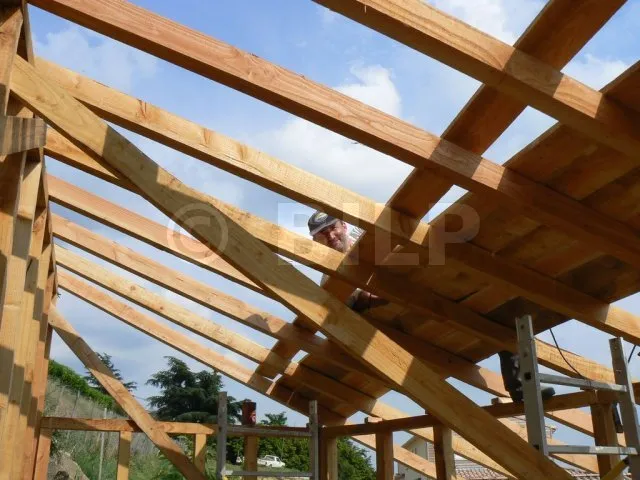

Die Sparren haben denselben Querschnitt wie die Pfosten und sind ebenfalls 50 cm voneinander entfernt.

Auf den Fotos ist zu erkennen, dass die horizontale Biegung der Fassadenwand eine vertikale Biegung des Daches zur Folge hat. Dieser Effekt ist beabsichtigt.

Die Sparren werden verlegt und mit großen D6x140-Schrauben an den oberen Rähm befestigt. Es ist notwendig, ein Sackloch mit 14 mm Durchmesser einige cm tief zu bohren, damit der Schraubenkopf etwas tiefer in den Sparren eindringt. Auf diese Weise behindern die Schraubenköpfe nicht das Anbringen des Belags.

Die Ausrichtung zwischen dem gebogenen Rähm und den Sparren ist daher nicht immer orthogonal. Die Sparren liegen also nicht vollständig auf der Leiste auf. Aus diesem Grund wurde unter jeden Sparren ein kleiner Keil gelegt.

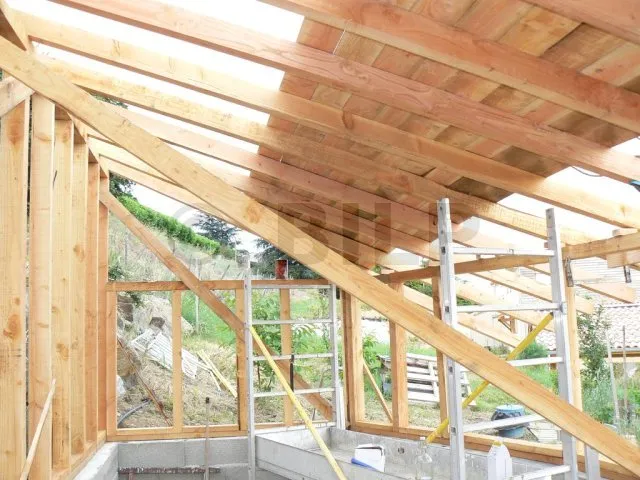

Temporäre Verstrebung zwischen zwei Wänden
Keil unter dem Sparren

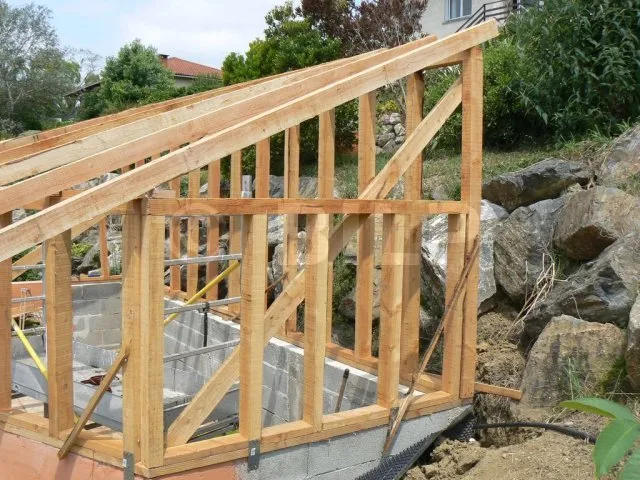

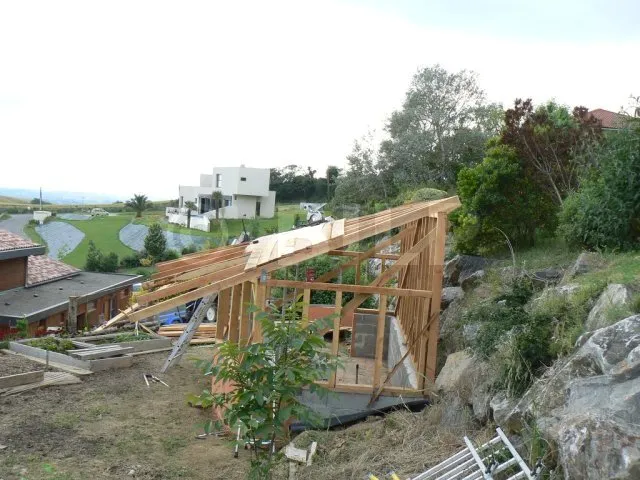

Ost-Fassade
Die Sparren richten sich nicht aus. Das ist normal und liegt an der Biegung der Fassade.

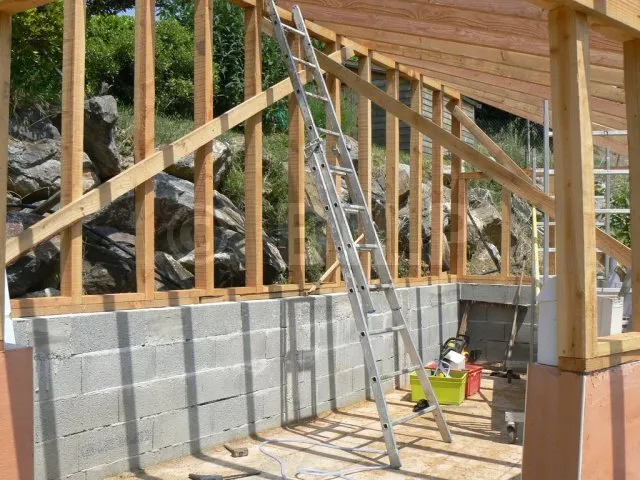

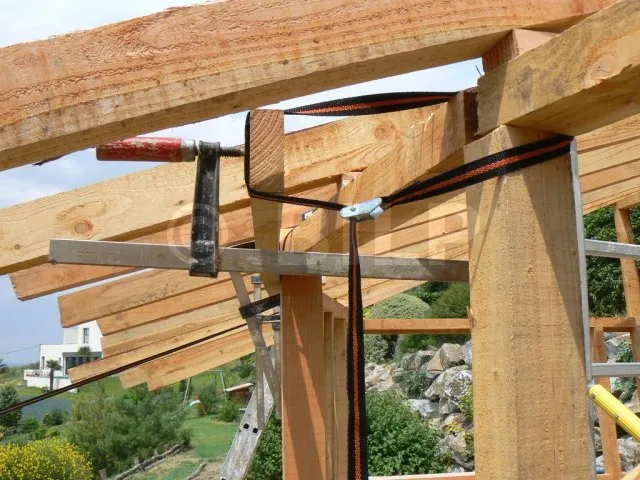

Temporäre Verstrebungen

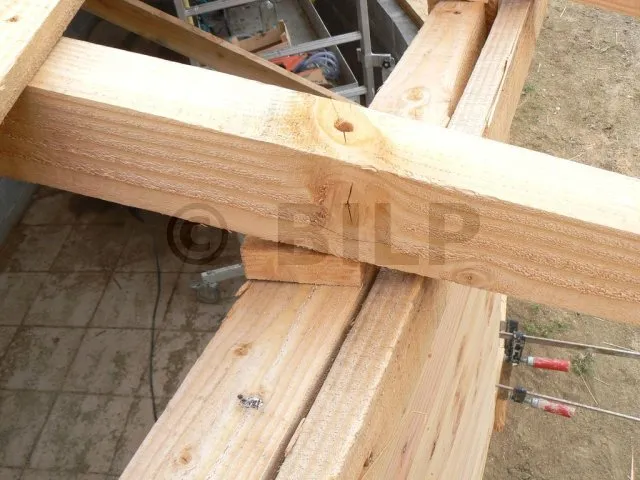

Verkeilen des Sparren

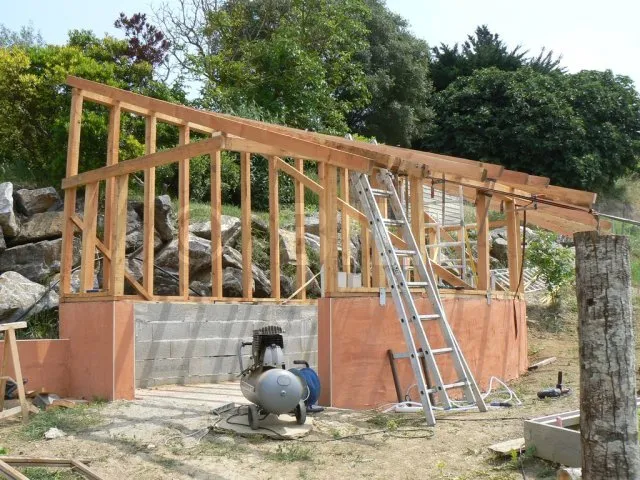

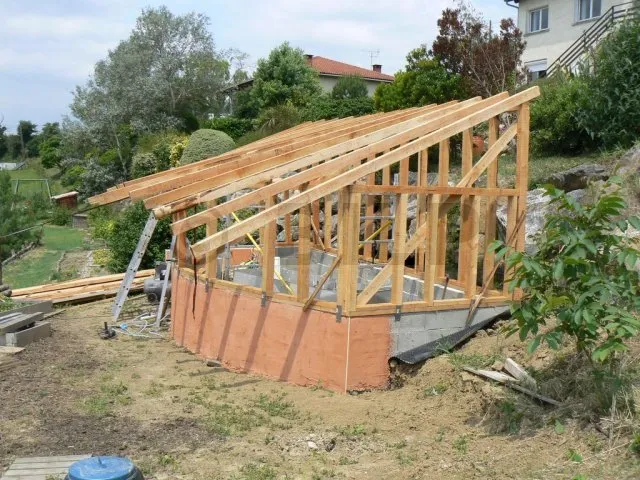

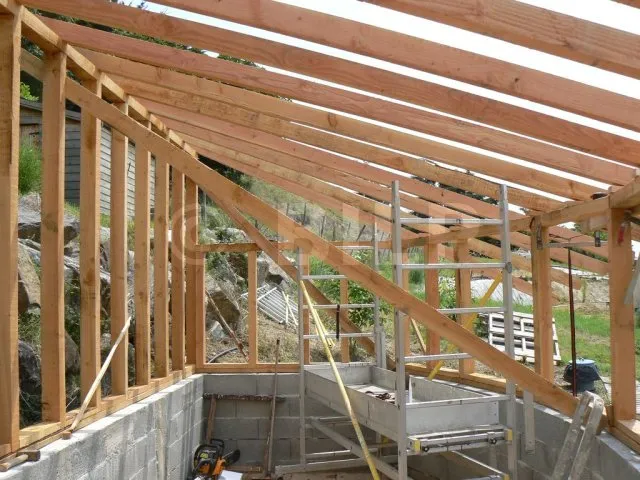

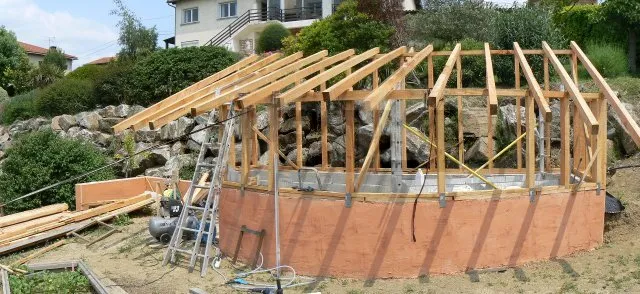

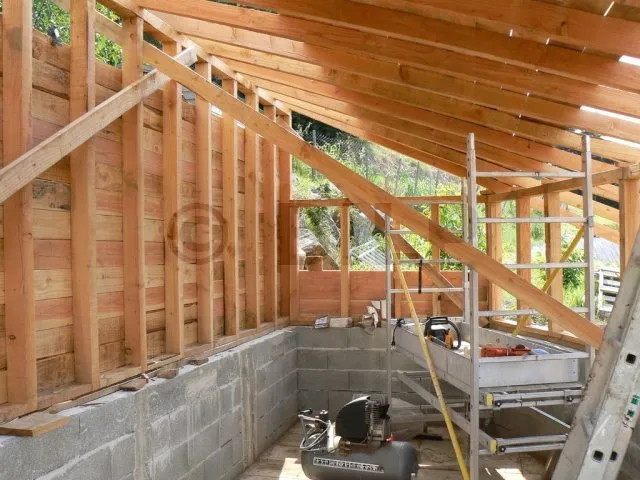

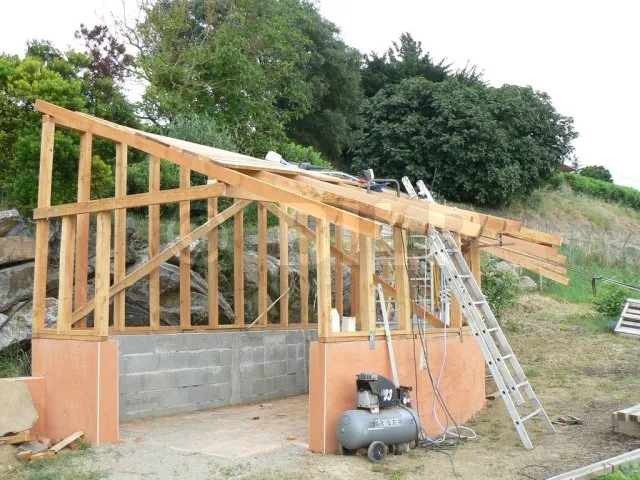

Fertige Sparrenbildung

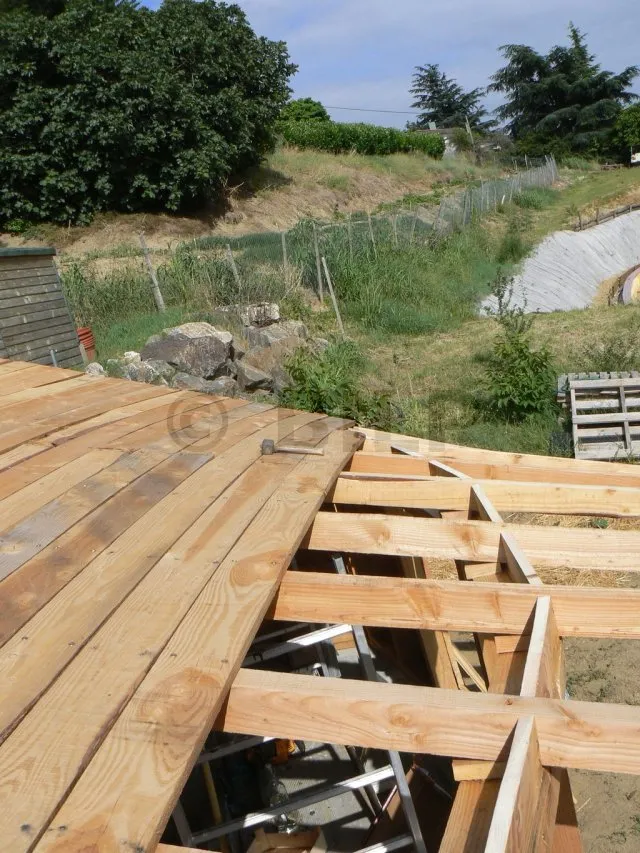

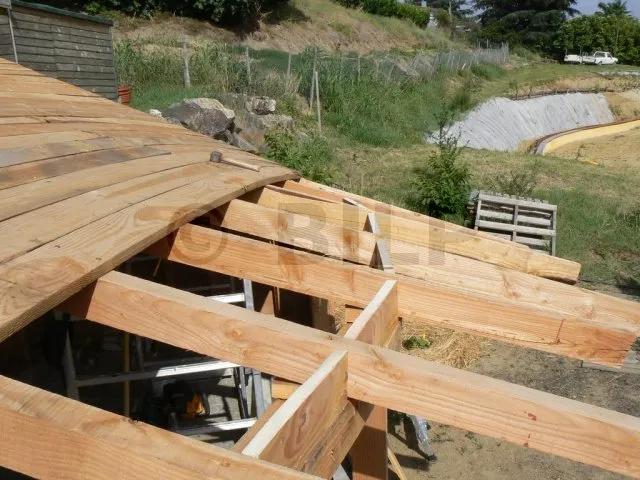

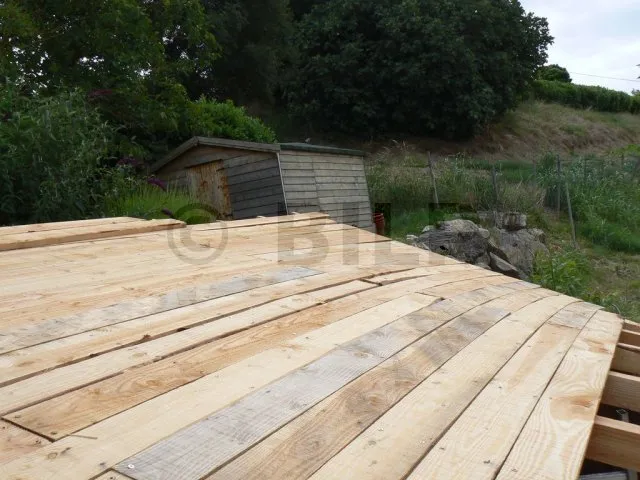

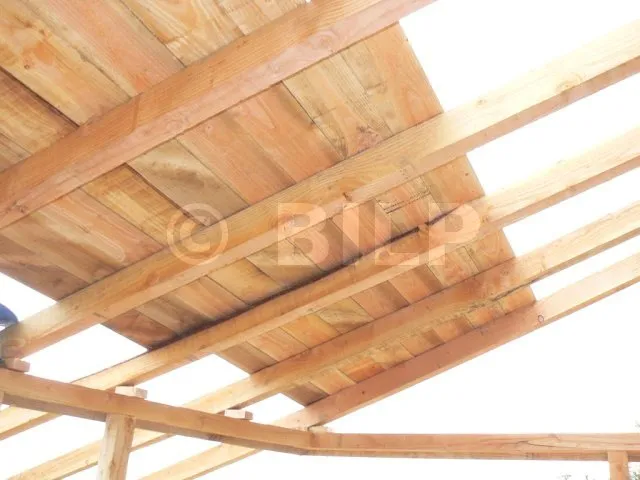

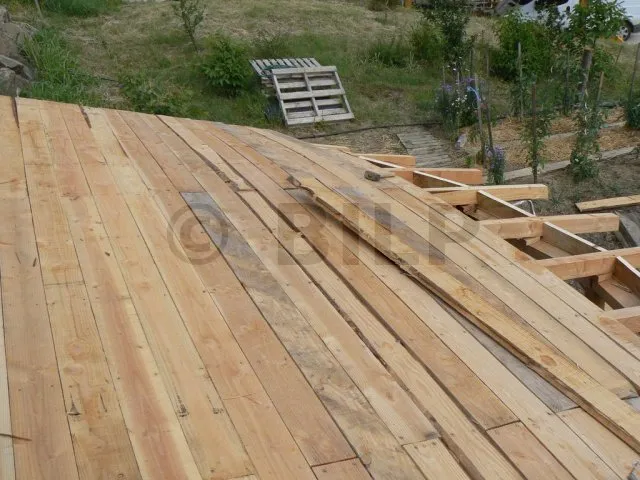

Verlegung des Belags

Der Dachboden besteht aus Douglasienbrettern mit einem Querschnitt von 15x3.

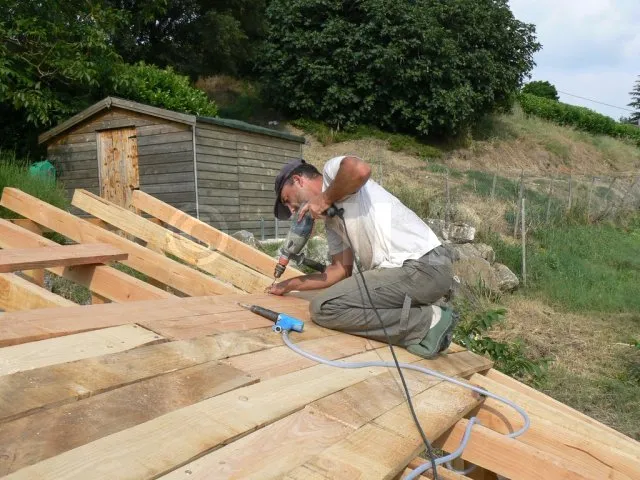

Die Bretter werden stumpf auf die Sparren genagelt oder geschraubt.

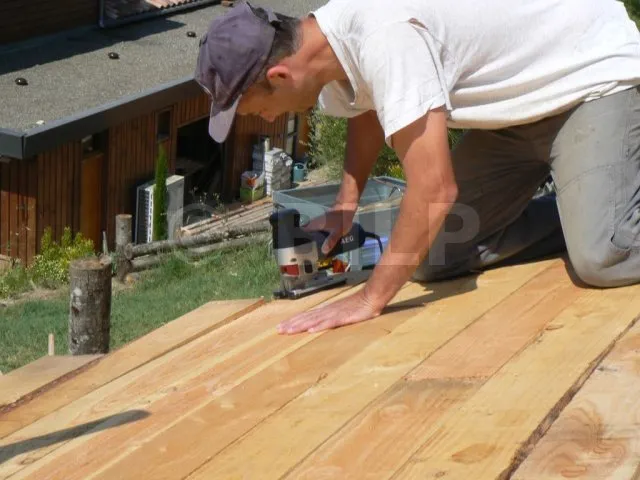

Ich säge ab, was übersteht
Das Brett folgt der Biegung offensichtlich

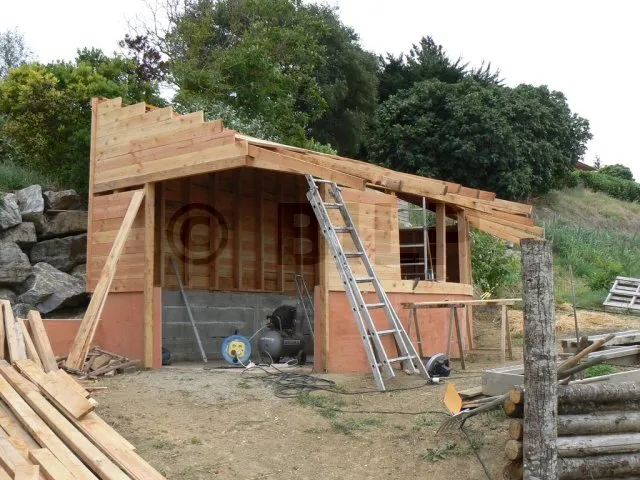

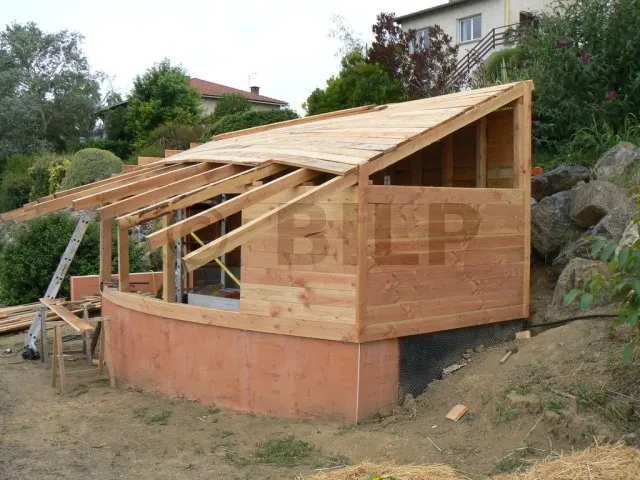

Fassadenverkleidung

Die Verkleidung wird aus denselben 15x3-Brettern wie die Dachschalung selbst hergestellt. Damals hatte ich mich für eine große Dicke von 30 mm entschieden, da die Verkleidung direkt zur Verstrebung beiträgt. Im Nachhinein hätte ich auch Standardbreiten von 15 oder 19 mm nehmen können. Denn in Wirklichkeit wird die Verstrebungsfunktion von den Abstandshaltern übernommen.

Die Außenseite wurde gehobelt, die Innenseite blieb unbehandelt.
Die Bretter wurden mit einer Fräse profiliert.

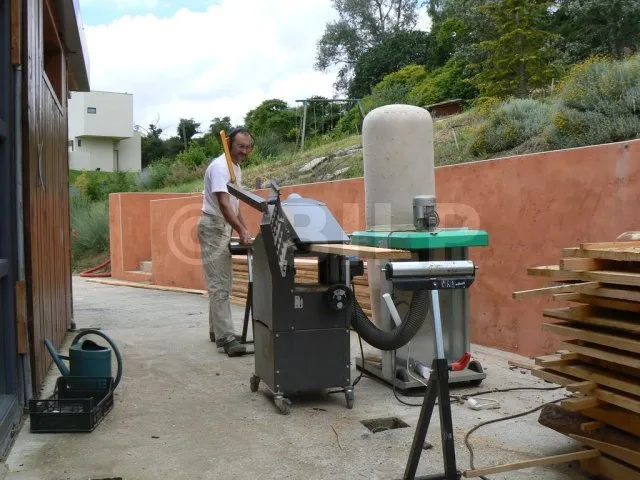

Hobeln

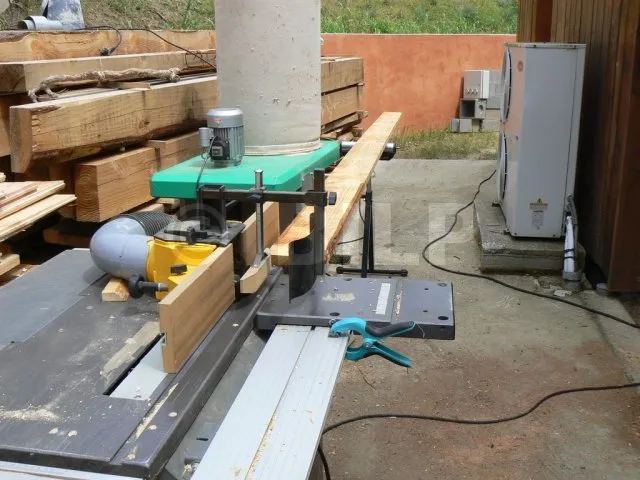

Nut- und Federfräsen

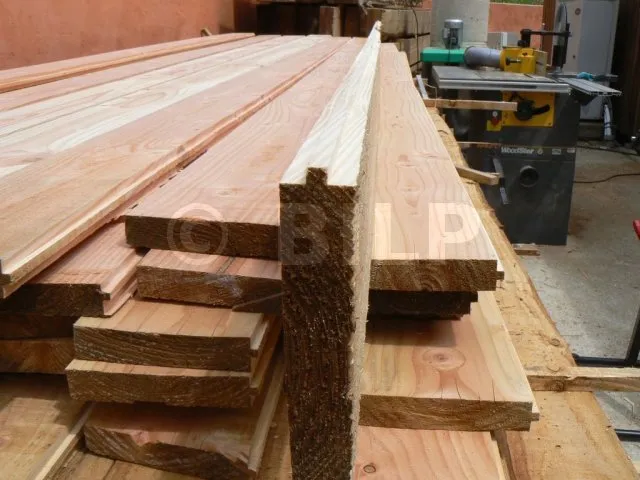

Nut- und Federprofil


Der Bau von Fassadenbrettern ist technisch machbar, erfordert aber viel Zeit und Mühe. Ein Selbstbau wird auch nicht die Präzision eines Industrieprodukts erreichen. Die Herstellung eines Nut-und-Feder-Profils ist daher bei langen Spannweiten heikel. Um spätere Schwierigkeiten bei der Montage zu vermeiden, sollte man sich daher auf Längen von weniger als 2 m beschränken. Und tatsächlich hatte ich während der Montage meiner Bretter, vor allem der längeren, große Schwierigkeiten.

Aus diesem Grund ist das nebenstehende Klinkerprofil möglicherweise einfacher herzustellen und zu verarbeiten als das Standardprofil für Fassadenverkleidungsbretter.

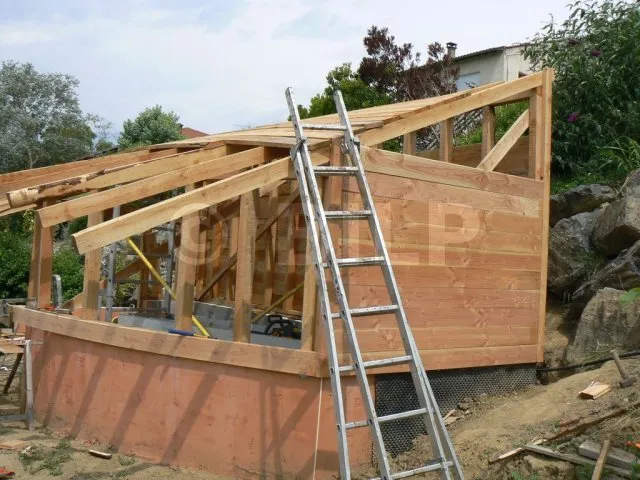

Die Fassadenverkleidungsbretter werden mit einem Druckluftnagler an den Pfosten befestigt.


Die ersten Bretter

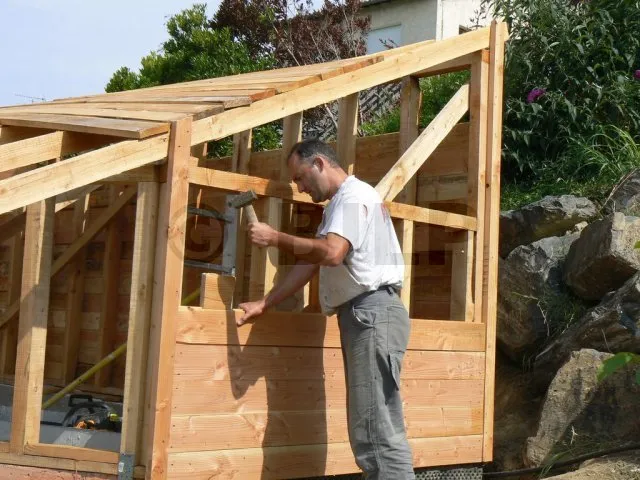

Ich füge mit dem Vorschlaghammer + Schlagklotz ein

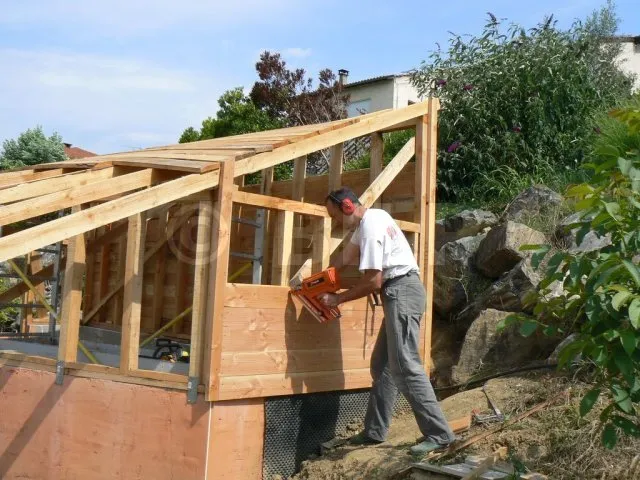

Ich befestige mit dem Druckluftnagler
Das Biegen muss erzwungen werden

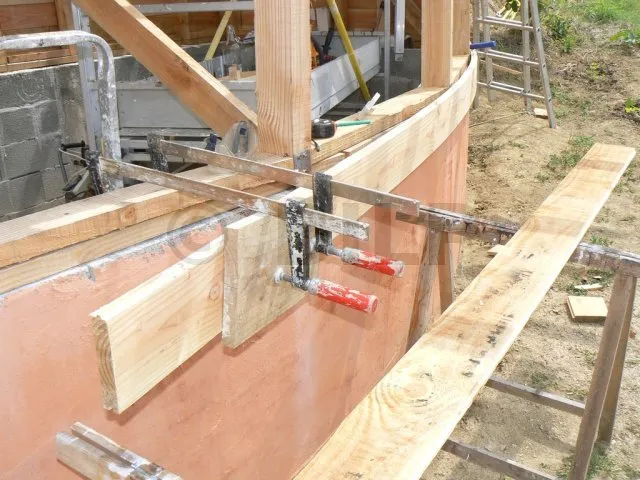

Schraubzwingen zum Biegen. Gurte nach und nach anbringen.
