Hier ein kostenloser Auszug aus der Bauanleitung :

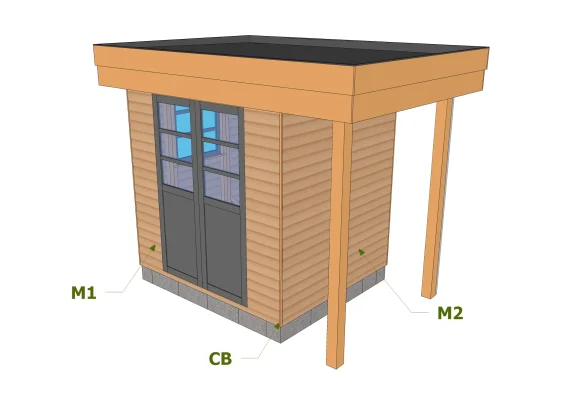

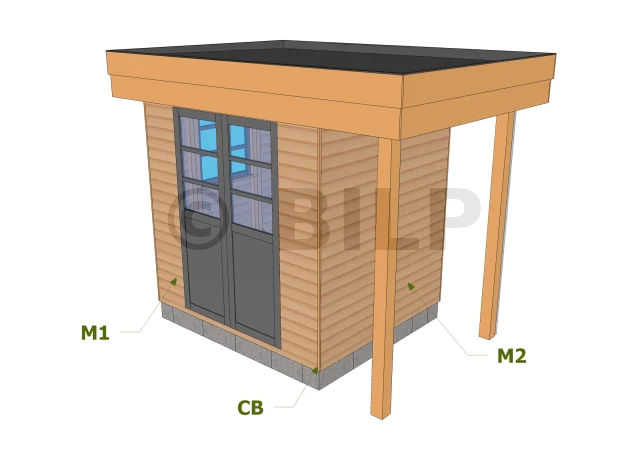

Composition globale de la structure

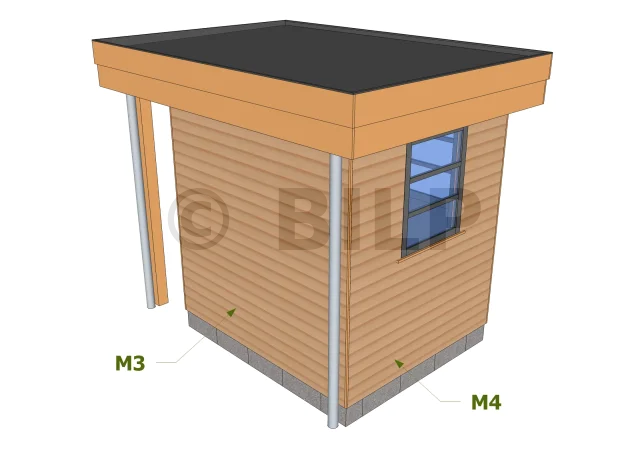

Eléments constitutifs 1
Eléments constitutifs 2
Nomenclature du mur M1

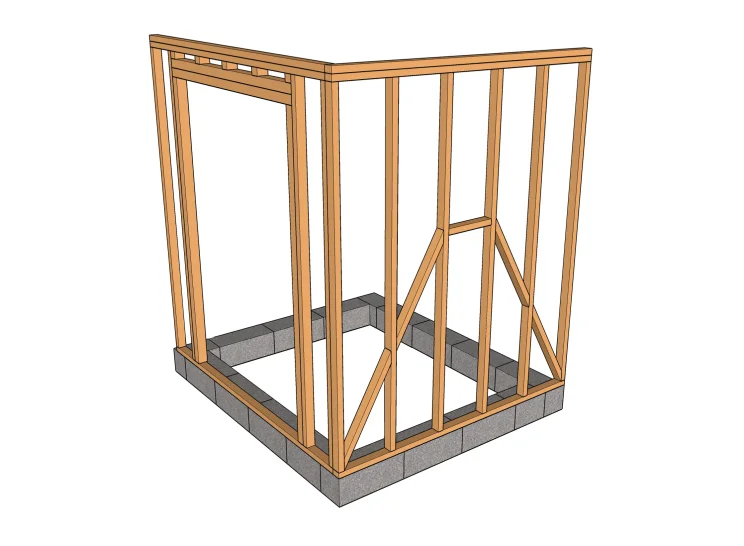

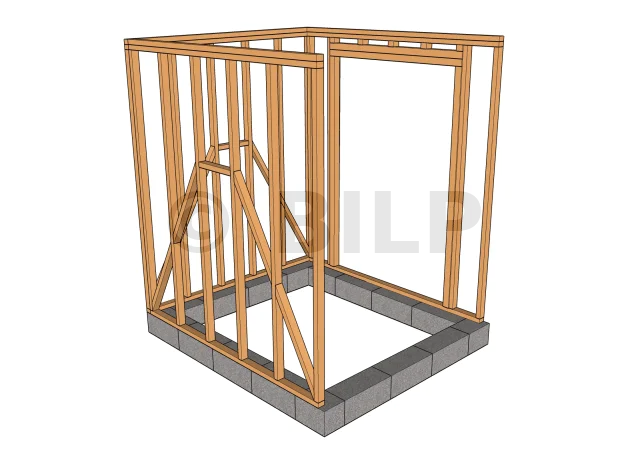

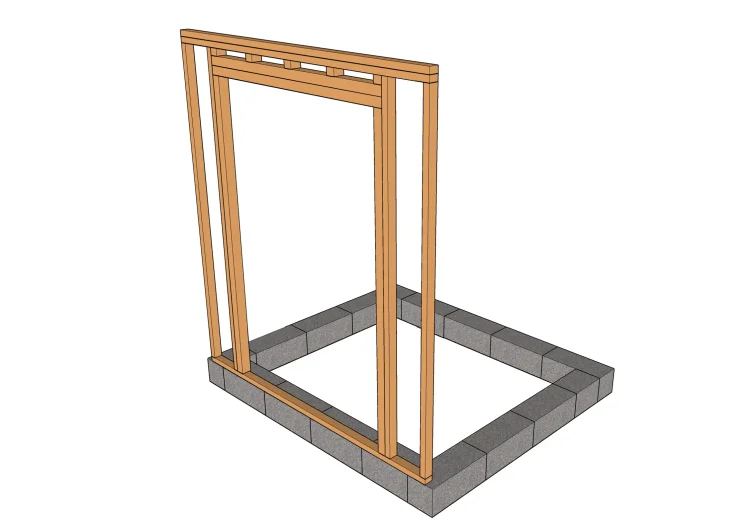

Vue ossatures mur de DEVANT
Dimensions ossatures M1
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M1a | Montant | 6x4 cm | 229.9 cm | 4 |
| M1b | Montant porte | 7x6 cm | 213 cm | 2 |
| M1c | Lisse haute porte | 7x6 cm | 152 cm | 2 |
| M1d | Lisse basse et haute | 6x4 cm | 218 cm | 3 |
| M1e | Montant dessus porte | 7x6 cm | 4.9 cm | 5 |
| - | Bardage | - | - | 2.61 m² |
Nomenclature du mur M2

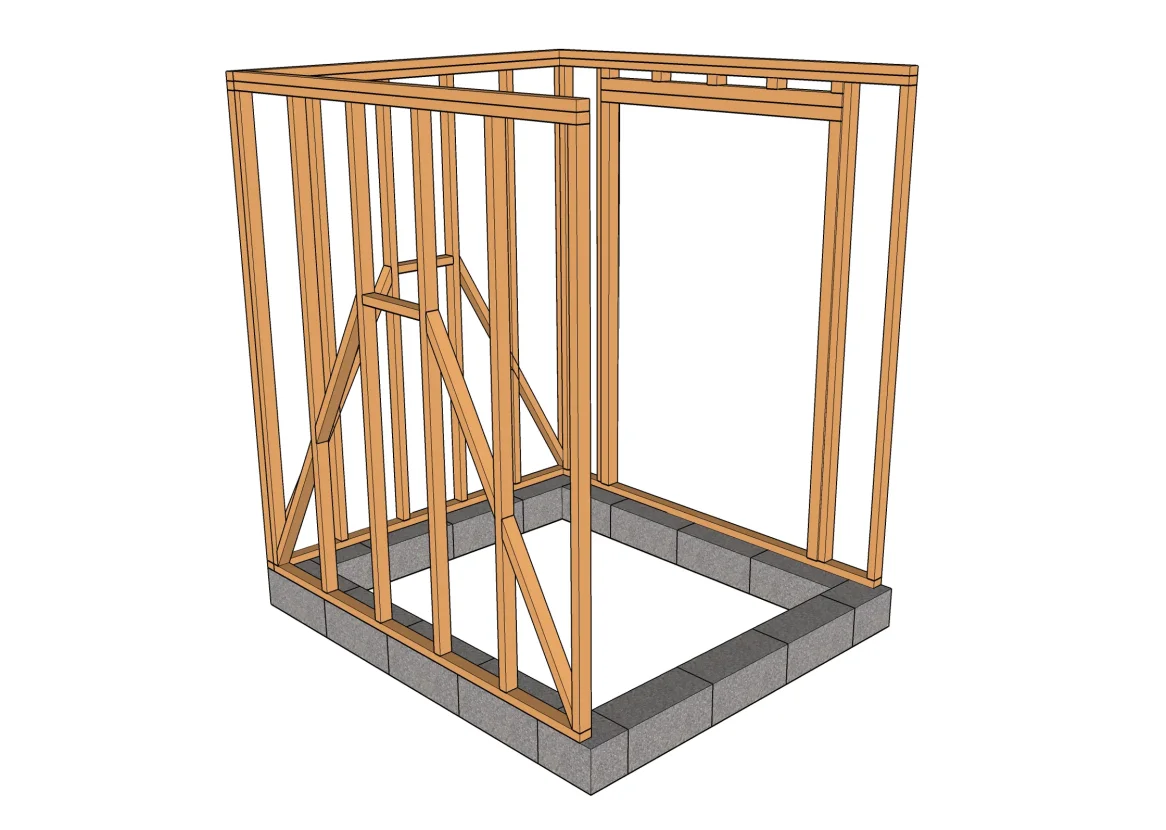

Vue ossatures mur latéral GAUCHE
Dimensions ossatures M2
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M2a | Lisses basse et haute | 6x4 cm | 200 cm | 3 |
| M2b | Montant | 6x4 cm | 229.9 cm | 1 |
| M2c | Montant | 6x4 cm | 229.3 cm | 1 |
| M2d | Montant | 6x4 cm | 228.6 cm | 1 |
| M2e | Montant | 6x4 cm | 227.9 cm | 1 |
| M2f | Montant | 6x4 cm | 227.2 cm | 1 |
| M2g | Montant | 6x4 cm | 226.5 cm | 1 |
| M2h | Contreventement | 6x4 cm | 77.4 cm | 4 |
| M2i | Contreventement | 6x4 cm | 35.2 cm | 1 |
| - | Bardage | - | - | 4.80 m² |
Nomenclature du mur M3

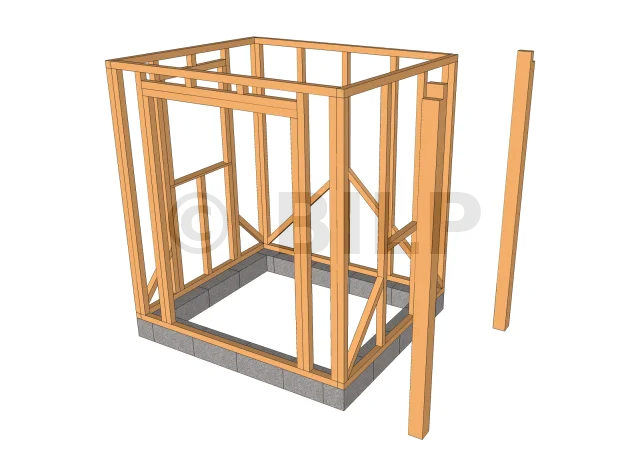

Vue ossature POSTERIEURE
Dimensions ossatures M3
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M3a | Lisse basse et haute | 6x4 cm | 218 cm | 3 |
| M3b | Montant | 6x4 cm | 226.6 cm | 6 |
| M3c | Contreventement | 6x4 cm | 38.8 cm | 1 |
| M3d | Contreventement | 6x4 cm | 84.6 cm | 4 |
| - | Bardage | - | - | 5.45 m² |
Nomenclature du mur M4

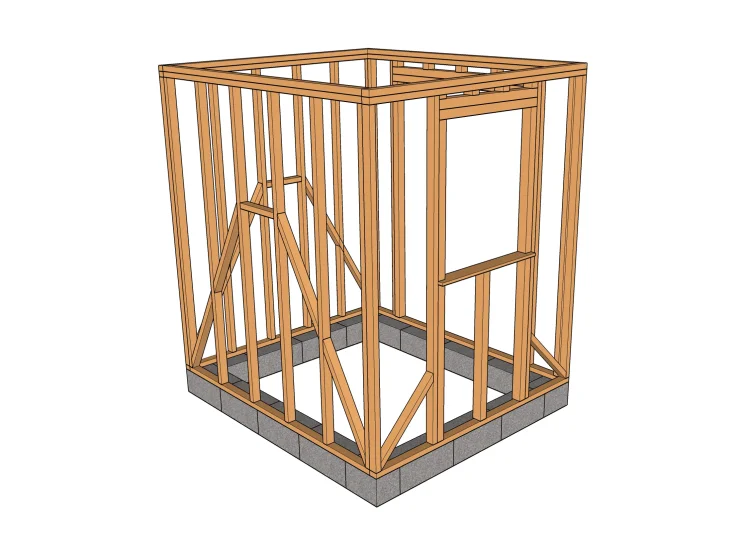

Vue ossature latérale DROITE
Dimensions ossature M4
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M4a | Lisse basse et haute | 6x4 cm | 200 cm | 3 |
| M4b | Montant | 6x4 cm | 229.9 cm | 1 |
| M4c | Montant | 6x4 cm | 229.1 cm | 1 |
| M4d | Montant | 6x4 cm | 227.4 cm | 1 |
| M4e | Montant | 6x4 cm | 226.5 cm | 1 |
| M4f | Montant sous appui | 7x6 cm | 111 cm | 3 |
| M4g | Montant fenêtre | 7x6 cm | 100 cm | 2 |
| M4h | Lisse haute fenêtre | 7x6 cm | 92 cm | 2 |
| M4i | Montant dessus fenêtre | 7x6 cm | 4 cm | 4 |
| M4j | Contreventement | 6x4 cm | 69.2 cm | 2 |
| M4k | Appui (fenêtre) | 6x2 cm | 92 cm | 1 |
| - | Bardage | - | - | 3.99 m² |

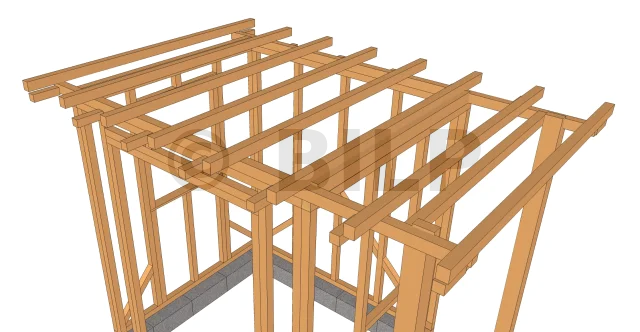

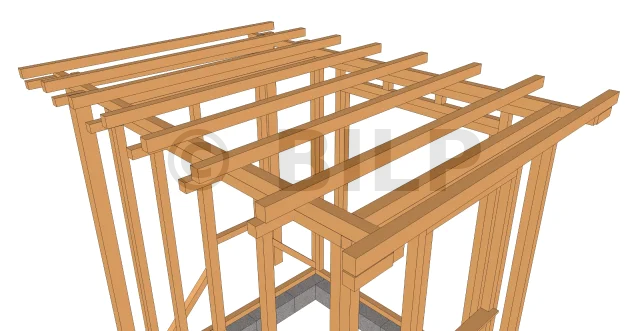

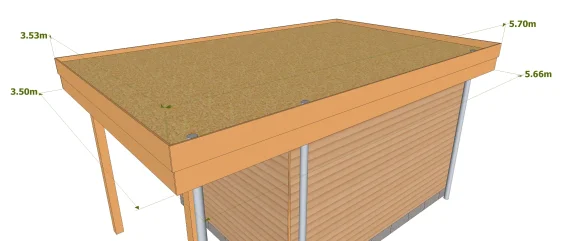

Nomenclature de la toiture: chevrons et poutre

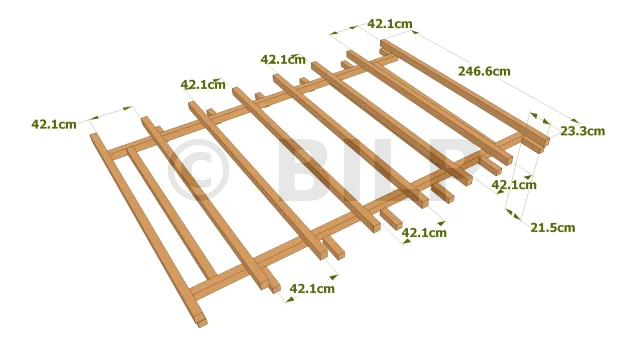

Vue chevron 1
Vue chevron 2
Dimensions ossatures chevrons
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| T1 | Chevrons | 7.5x6.3 cm | 246.6 cm | 8 |
| T2 | Chevrons | 7.5x6.3 cm | 187.4 cm | 3 |
| T3 | Porte acrotère devant et derrière | 7.5x6.3 cm | 21.5 cm | 14 |
| T4 | Chevrons | 7.5x6.3 cm | 341.4 cm | 2 |

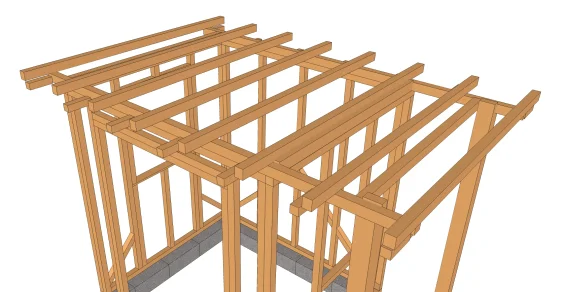

Nomenclature de la toiture: closoirs

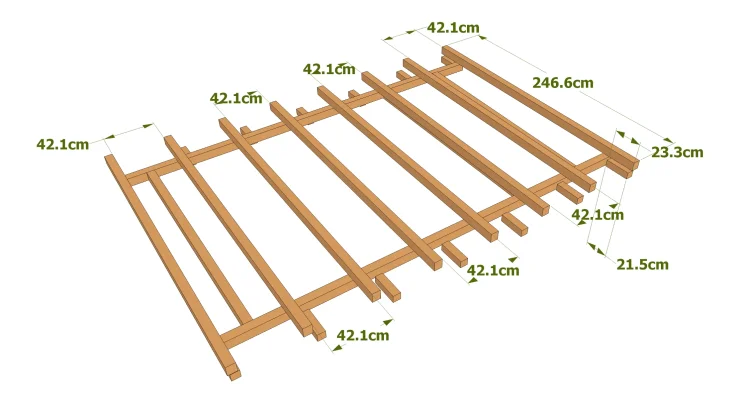

Vue closoirs
Dimensions closoirs
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| C1 | Closoirs | 7.5x6.3 cm | 42.1 cm | 14 |

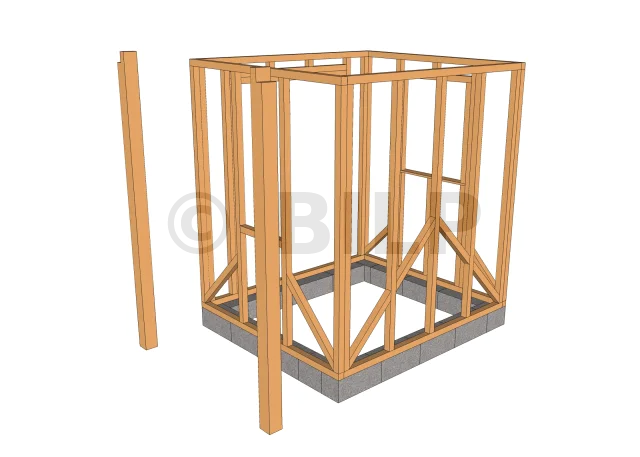

Nomenclature des poteaux

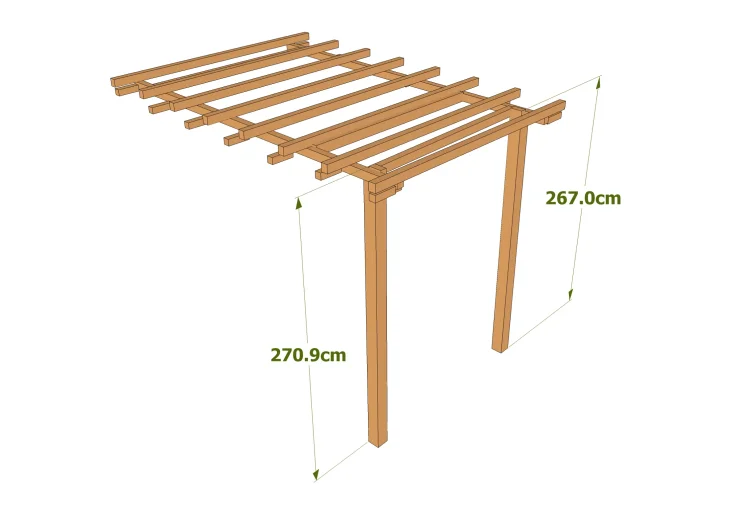

Vue poteaux 1
Vue poteaux 2
Dimensions poteaux
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| P1 | Poteau | 12x12 cm | 271 cm | 1 |
| P2 | Poteau | 12x12 cm | 267 cm | 1 |
Nomenclature des acrotères

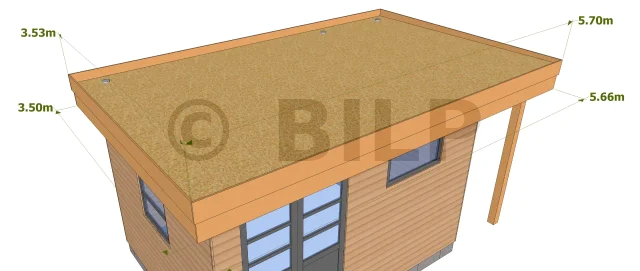

Vue acrotère
Dimensions acrotères 1
Dimensions acrotères 2
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| Acr1 | Acrotère | 22x2 cm | 348.8 cm | 2 |
| Acr2 | Acrotère | 22x2 cm | 345.2 cm | 2 |
| Acr3 | Acrotère | 22x2 cm | 246.6 cm | 2 |
| Acr4 | Acrotère | 22x2 cm | 243.1 cm | 2 |

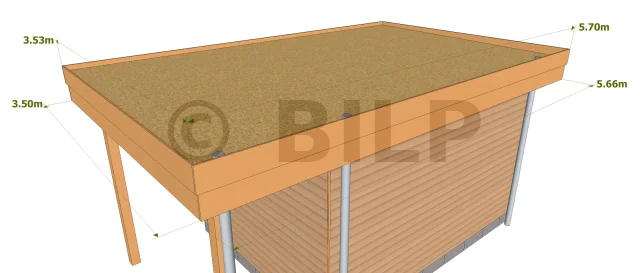

Bande étanche
Vue bande étanche
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| BE | Bande étanche | Selon client | 9.75 m² | 1 |
Carrelet de bardage
Vue carrelet de bardage
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| CB1 | Carrelet de bardage | 2x2 cm | 241.9 m | 2 |
| CB 2 | Carrelet de bardage | 2x2 cm | 236.8 m | 2 |
Porte
Dimensions porte
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| P1 | Montants | 8x3 cm | 211 cm | 4 |
| P2 | Lisses basses et hautes | 8x3 cm | 54 cm | 4 |
| P3 | Lisses intermédiaires | 8x3 cm | 54 cm | 2 |
| P4 | Montants horizontaux | 4x3 cm | 54 cm | 4 |
| P5 | Plaque | 0.7 m² | - | 2 |
| P6 | Vitre | 0.16 m² | - | 6 |
Fenêtres
Dimensions fenêtre
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| F1-1 | Montants | 6x3 cm | 100 cm | 2 |
| F1-2 | Lisses basses et hautes | 6x3 cm | 68 cm | 2 |
| F1-3 | Lisses intermédiaires | 4x3 cm | 68 cm | 2 |
| F1-4 | Vitre | 0.19 m² | - | 6 |
[...]
