Eléments constitutifs Nomenclature des matériaux

Mittwoch 10. April 2013 Bruno | 1

A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Hier ein kostenloser Auszug aus der Bauanleitung :

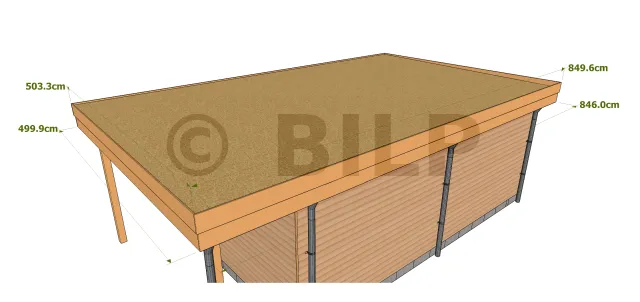

Composition globale de la structure

Eléments constitutifs 1

Eléments constitutifs 2

Nomenclature du mur M1

Vue ossature mur 1
Dimensions ossatures M1

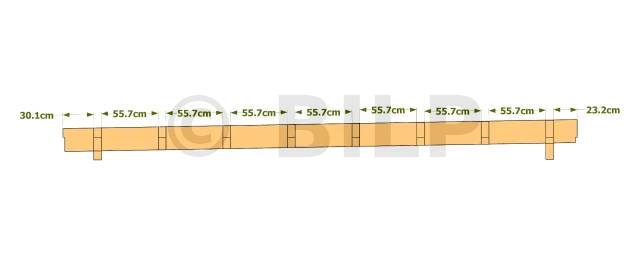

Dimensions lisses hautes M1

Id.	Désignation	Section	Longueur	Qté
M1a	Montant	6x4 cm	236.5 cm	13
M1b	Lisse basse et haute	6x4 cm	348.7 cm	2
M1c	Lisse basse et haute	6x4 cm	319.3 cm	2
M1d	Lisse haute	6x4 cm	280.7 cm	1
M1e	Lisse haute	6x4 cm	387.3 cm	1
M1f	Lisse haute	6x4 cm	383.3 cm	1
M1g	Lisse haute	6x4 cm	284.7 cm	1
M1h	Montant porte	6x4 cm	211 cm	2
M1i	Lisse haute porte	6x4 cm	148 cm	2
M1j	Montant fenêtre	6x4 cm	156 cm	2
M1k	Lisse haute fenêtre	6x4 cm	100 cm	4
M1l	Montant	6x4 cm	21.5 cm	7
M1m	Contreventement	6x4 cm	44.7 cm	3
M1n	Contreventement	6x4 cm	45.7 cm	3
M1o	Contreventement	6x4 cm	41 cm	2
-	Bardage	-	-	12.65 m²

Nomenclature du mur M2

Vue ossature mur 2
Dimensions ossatures M2
Dimensions lisses hautes M2

Id.	Désignation	Section	Longueur	Qté
M2a	Lisses basse et haute	6x4 cm	367 cm	2
M2b	Lisse basse et haute	6x4 cm	83.2 cm	2
M2c	Lisse haute	6x4 cm	123.8 cm	1
M2d	Lisse haute	6x4 cm	326.3 cm	1
M2e	Lisse haute	6x4 cm	245.2 cm	1
M2f	Lisse haute	6x4 cm	204.8 cm	2
M2g	Montant	6x4 cm	236.4 cm	1
M2h	Montant	6x4 cm	235.7 cm	1
M2i	Montant	6x4 cm	235 cm	1
M2j	Montant	6x4 cm	234.3 cm	1
M2k	Montant	6x4 cm	233.6 cm	1
M2l	Montant	6x4 cm	232.9 cm	1
M2m	Montant	6x4 cm	232.2 cm	1
M2n	Montant	6x4 cm	231.5 cm	1
M2o	Montant	6x4 cm	230.9 cm	1
M2p	Montant	6x4 cm	230.2 cm	1
M2q	Montant	6x4 cm	229.5 cm	1
M2r	Montant	6x4 cm	228.8 cm	1
M2s	Contreventement	6x4 cm	55.8 cm	10
M2t	Contreventement	6x4 cm	36.5 cm	1
-	Bardage	-	-	10.82 m²

Nomenclature du mur M3

Vue ossature mur 3
Dimensions ossatures M3
Dimensions lisses hautes M3

Ce mur est le symétrique du mur M1, la traverse supérieure de porte en moins.

Id.	Désignation	Section	Longueur	Qté
M3a	Lisse basse et haute	6x4 cm	314.5 cm	2
M3b	Lisse basse et haute	6x4 cm	353.5 cm	2
M3c	Lisse haute	6x4 cm	275.4 cm	1
M3d	Lisse haute	6x4 cm	392.6 cm	1
M3e	Lisse haute	6x4 cm	353.5 cm	1
M3f	Lisse haute	6x4 cm	314.5 cm	1
M3g	Montant	6x4 cm	228.7 cm	18
M2h	Contreventement	6x4 cm	53.7 cm	16
M2i	Contreventement	6x4 cm	35.1 cm	1
-	Bardage	-	-	16.1 m²

Nomenclature du mur M4

Vue ossature mur 4
Dimensions ossatures M4
Dimensions lisses hautes M4

Id.	Désignation	Section	Longueur	Qté
M4a	Lisse basse et haute	6x4 cm	377.3 cm	2
M4b	Lisse basse et haute	6x4 cm	72.9 cm	2
M4c	Lisse haute	6x4 cm	341.8 cm	1
M4d	Lisse haute	6x4 cm	108.2 cm	1
M4e	Lisse haute	6x4 cm	223.8 cm	1
M4f	Lisse haute	6x4 cm	226.2 cm	1
M4g	Montant	6x4 cm	236.4 cm	1
M4h	Montant	6x4 cm	235.8 cm	1
M4i	Montant	6x4 cm	235.2 cm	1
M4j	Montant	6x4 cm	234.6 cm	1
M4k	Montant	6x4 cm	233.4 cm	2
M4l	Montant	6x4 cm	231.8 cm	2
M4m	Montant	6x4 cm	230.6 cm	1
M4n	Montant	6x4 cm	230 cm	1
M4o	Montant	6x4 cm	229.4 cm	1
M4p	Montant sous appui	6x4 cm	109 cm	3
M4q	Montant	6x4 cm	13.6 cm	1
M4r	Contreventement	6x4 cm	48.6 cm	8
M4s	Contreventement	6x4 cm	31.4 cm	2
M4t	Appui (fenêtre)	6x2 cm	88 cm	1
M4u	Montant fenêtre	6x4 cm	100 cm	2
M4v	Lisse haute fenêtre	6x4 cm	88 cm	2
-	Bardage	-	-	10.01 m²

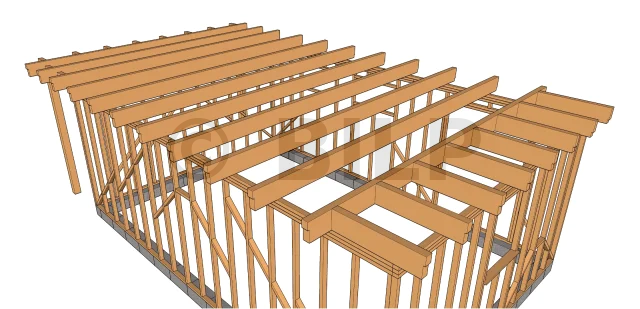

Nomenclature de la toiture: chevrons et panne

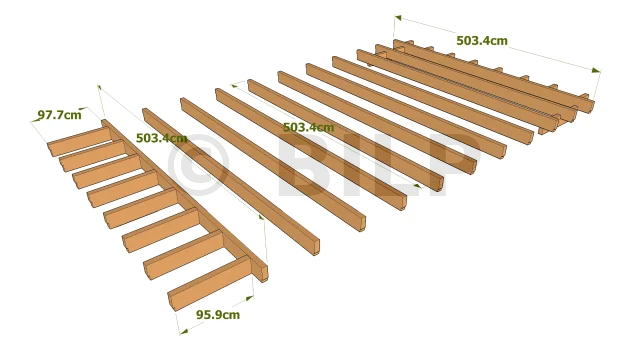

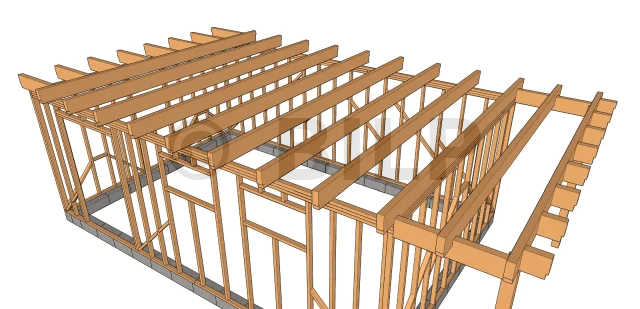

Vue chevron 1

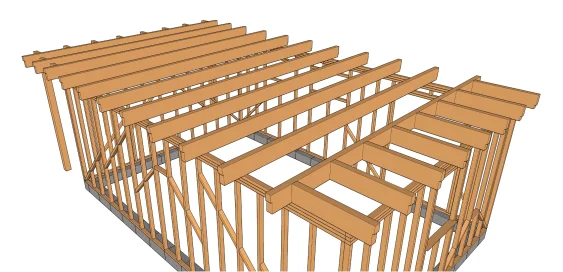

Vue chevron 2

Dimensions chevrons 1

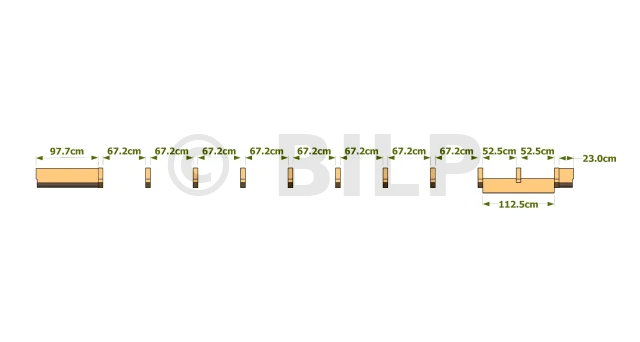

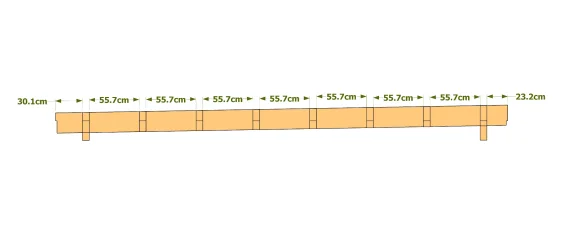

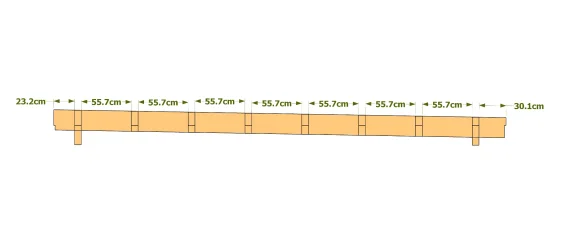

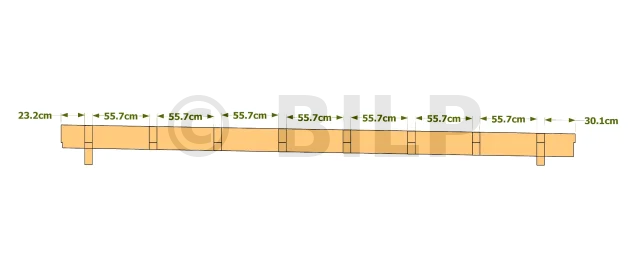

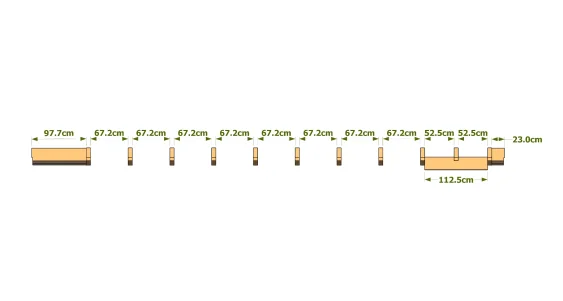

Répartition des chevrons principales

répartition chevrons latérales gauche

Répartition chevrons latérales droites

Id.	Désignation	Section	Longueur	Qté
T1	Chevrons	22.5x7.5 cm	503.4 cm	11
T2	Chevrons	22.5x7.5 cm	112.5 cm	2
T3	Portes acrotères latérale gauche	22.5x7.5 cm	23 cm	8
T4	Portes acrotères latérale droite	22.5x7.5 cm	97.7 cm	8

La plaque de couverture OSB utilisée est de 22mm d’épaisseur, l’entre-axe maximal admissible est de 70cm. Si vous choisissez de mettre une plaque OSB de 18mm, vous devez ajouter des chevrons et disposer avec un entre-axe maximal de 58cm.

Nomenclature de la toiture: closoirs

Dimensions closoirs

Id.	Désignation	Section	Longueur	Qté
C1	Closoirs	22.5x7.5 cm	67.2 cm	18

Nomenclature des poteaux

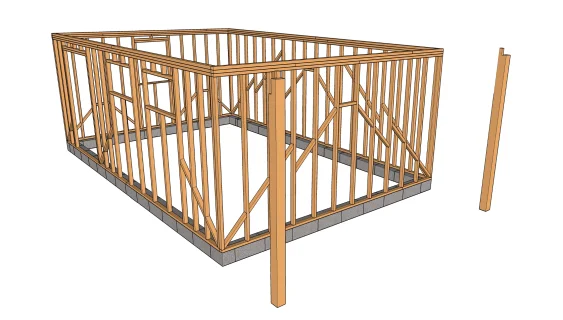

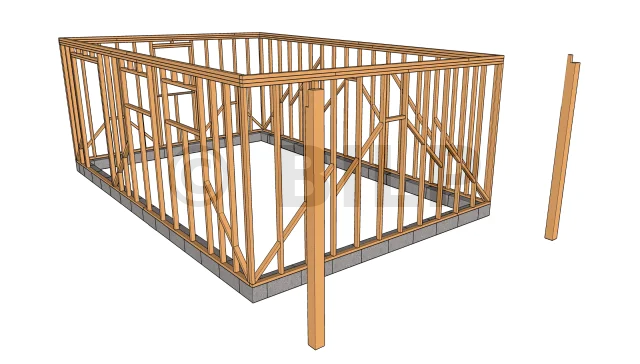

Vue poteaux 1

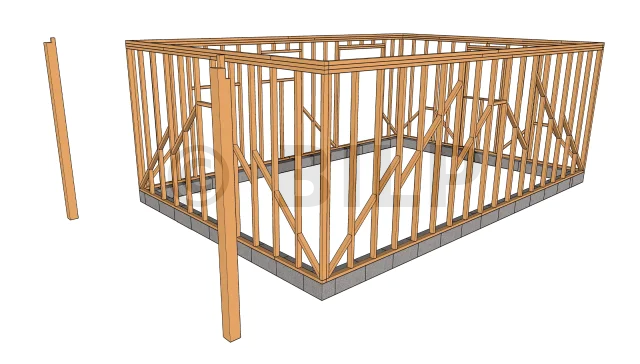

Vue poteaux 2

Dimensions poteaux

Id.	Désignation	Section	Longueur	Qté
P1	Poteau	12x12 cm	271 cm	1
P2	Poteau	12x12 cm	267 cm	1

Nomenclature des acrotères

Vue acrotère

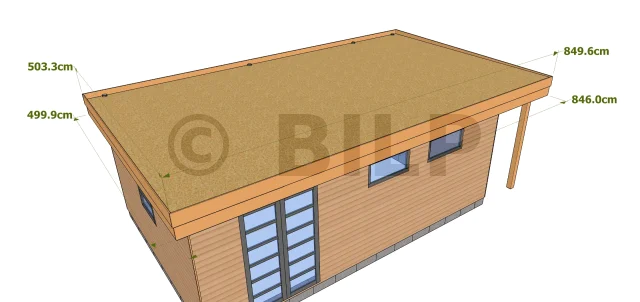

Dimensions acrotères 1

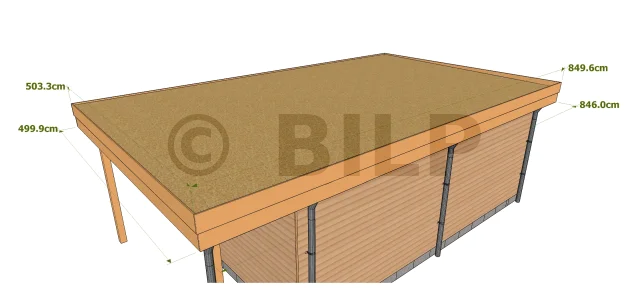

Dimensions acrotères 2

Id.	Désignation	Section	Longueur	Qté
Acr1	Acrotère	22x2 cm	503.3 cm	2
Acr2	Acrotère	22x2 cm	499.9 cm	2
Acr3	Acrotère	22x2 cm	600 cm	2
Acr4	Acrotère	22x2 cm	600 cm	2
Acr5	Acrotère	22x2 cm	249.6 cm	2
Acr6	Acrotère	22x2 cm	246 cm	2

Bande étanche

Vue bande étanche

Id.	Désignation	Section	Longueur	Qté
BE	Bande étanche	Selon client	69 m²	1

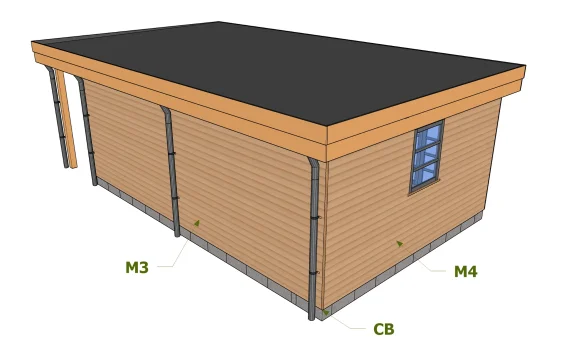

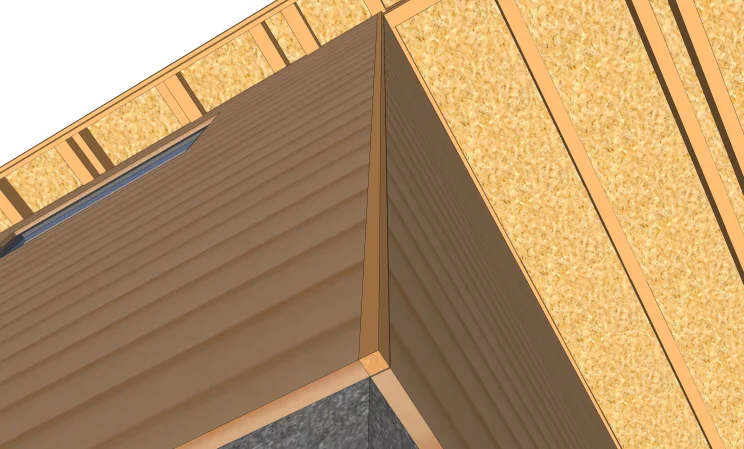

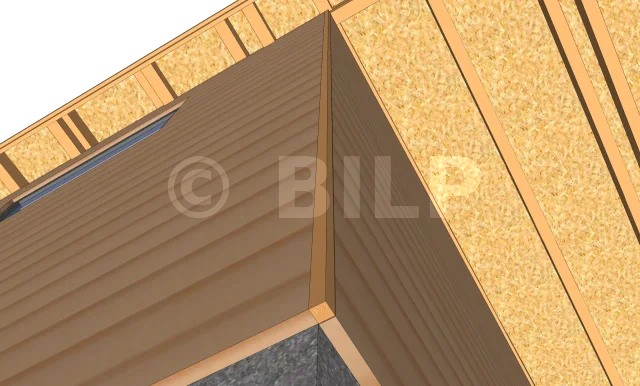

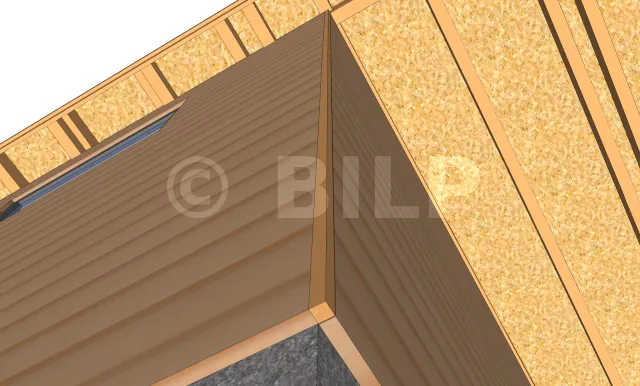

Carrelet de bardage

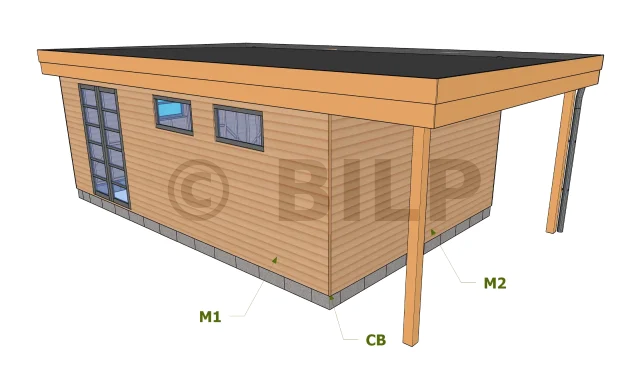

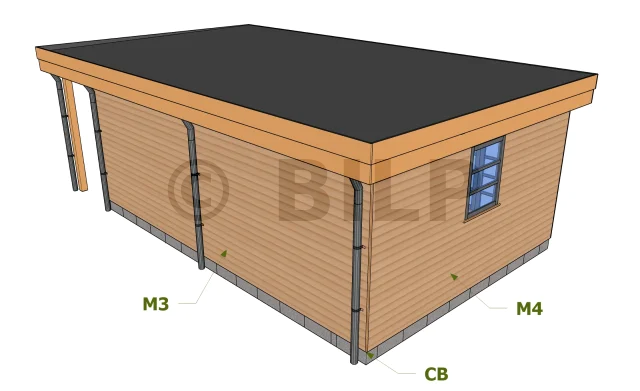

Vue carrelet de bardage

Id.	Désignation	Section	Longueur	Qté
CB1	Carrelet de bardage	2x2 cm	244.4 cm	2
CB2	Carrelet de bardage	2x2 cm	236.7 cm	2

Porte

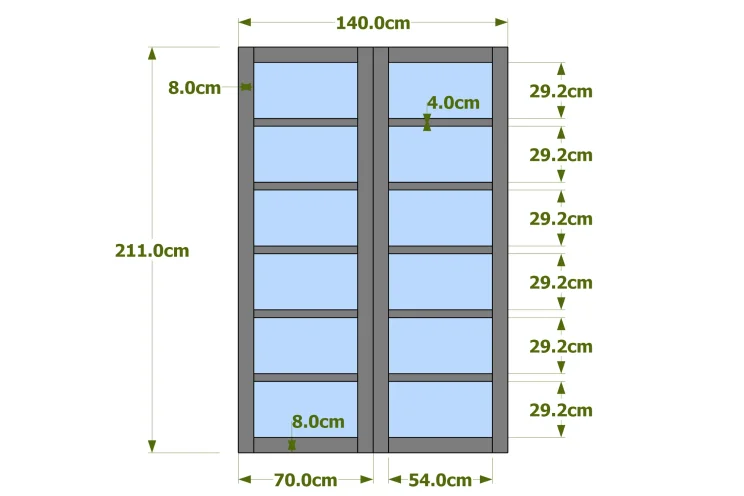

Dimensions porte

Id.	Désignation	Section	Longueur	Qté
P1	Montants	8x3 cm	211 cm	4
P2	Lisses basses et hautes	8x3 cm	54 cm	4
P3	Lisses intermédiaires	4x3 cm	54 cm	10
P4	Vitre	0.16 m²	-	12

Fenêtres

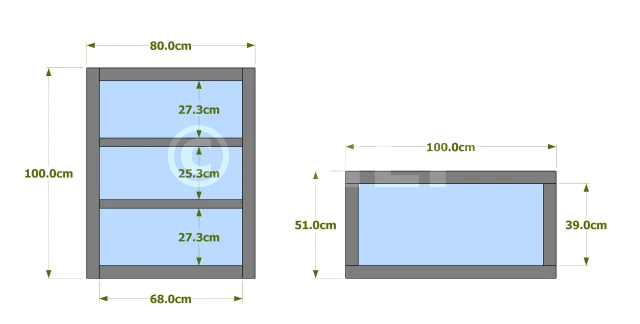

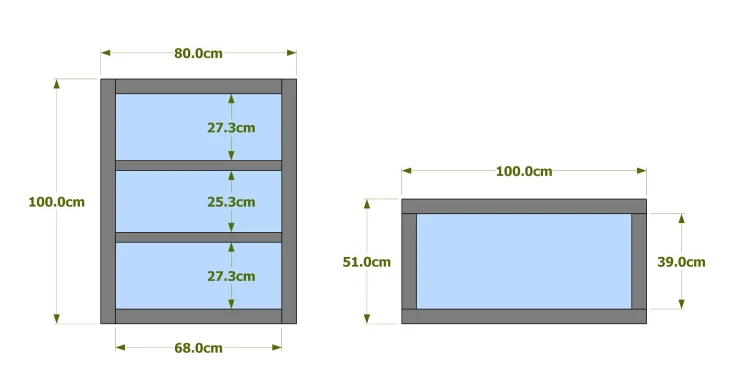

Dimensions fenêtres

Id.	Désignation	Section	Longueur	Qté
F1-1	Montants	6x3 cm	39 cm	2
F1-2	Lisses basses et hautes	6x3 cm	100 cm	2
F1-3	Vitre	0.37 m²	-	1
F2-1	Montants	6x3 cm	100 cm	2
F2-2	Lisses basses et hautes	6x3 cm	68 cm	2
F2-3	Lisses intermédiaires	4x3 cm	68 cm	2
F2-4	Vitre	0.19 m²	-	3

[...]

... Es gibt eine Fortsetzung!

Um den Rest des Artikels zu lesen, werden Sie PREMIUM-Mitglied

So entdecken Sie :

Composition globale de la structure
Nomenclature du mur M1
Nomenclature du mur M2
Nomenclature du mur M3
Nomenclature du mur M4
Nomenclature de la toiture: chevrons et panne
Nomenclature de la toiture: closoirs
Nomenclature des poteaux
Nomenclature des acrotères
Bande étanche
Carrelet de bardage
Porte
Fenêtres

Und viele hochauflösende Illustrationen :

aber auch den Download der KOMPLETTEN Bauanleitung im PDF-Format, exklusive Schulungsvideos, Berechnungstools, SKETCHUP-Komponenten, usw. usw.
