Découper les éléments
En premier lieu, découper les montants, les lisses basses et les lisses hautes suivant les longueurs en vous aidant des plans. Pour les montants latéraux, découper d’abord à la longueur la plus grande et on découpera après les angles. De même pour les contreventements.
Assembler les ossatures
Pour faciliter le montage des parois, opter par assemblage des éléments d’une façade un à un.
On va commencer avec les ossatures de la façade principale.
• Créer avant de visser des repères au crayon et équerre sur les lisses pour pouvoir accélérer les fixations et de ne faire qu’une seule relevée de distance. Prendre les éléments de la façade principale et étaler-les sur une surface de façon à les disposer suivant leur emplacement. Vous pouvez fixer directement les montants sur les lisses de part en part des lisses avec des vis D6 L100 et suivant les traits de repère créés sur ces lisses. Commencer par visser tous les bouts de la lisse basse par exemple avant d’attaquer les fixations de la lisse haute.
• Pour la façade postérieure, vous pouvez faire comme pour la façade principale.
Pour les façades latérales :
• Prenez les éléments découpés à la longueur maximale. Fixer d’abord les deux montants extérieures sur la lisse basse, n’oubliez pas l’équerrage. Simuler ensuite la pose de la lisse haute en vous aidant d’une règle, d’une mètre et d’un cordon pour avoir l’angle rechercher. Marquer par un crayon les lignes de coupe des montants et découper ensuite. Vous n’aurez plus qu’à les replacer et fixer par les vis de part en part des lisses.
• Pour les contreventements, vous pouvez facilement repérer les découpages en simulant ses positions et traçant au crayon les lignes à couper ou prendre un angle de 45° tout simplement. Aidez-vous d’une scie à angle pour cela.
N’oubliez pas qu’il y a l’espace porte à installer pendant les mesures.
Attention, il est très important que vous vérifiez et ajustez l’équerrage des montants de la porte pour que ceux-ci ne vous fassent une surprise à la finition.
Repérer la surface au sol

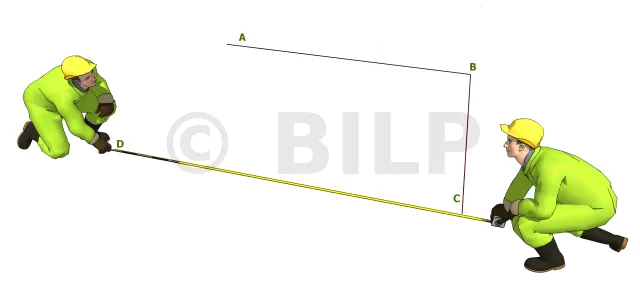

Repérer au sol la surface prise par les ossatures. Prendre un point A (Point de devant principale droit de l’atelier) de départ et rapporter la première longueur de la lisse latérale en traçant une ligne droite à l’aide de cordon (3,60m jusqu’au point B, point de devant latéral gauche). Prendre ensuite le troisième coin (point C, point de derrière latéral gauche) en mesurant la diagonale du premier triangle (4,56m) et la distance entre les deux points de la façade principale (2,80m). Le quatrième point D (point de derrière latéral droite) s’obtient facilement en mesurant 2,80m du point A et 3,60m du point C. Là, vous avez les 4 coins extérieurs des lisses.
Monter les parois
Sur cette étape, vous aurez besoin de l’aide de 2 personnes.
Poser et fixer d’abord les cales pour le plancher puis les entretoises.
• Commencer par placer les parois latérales sur les points de repère AB et CD. Vous pouvez fixer directement avec l’aide des vis TF D6 L100 en vous munissant d’un équerre, de niveau à bulle et de la main d’œuvre requis pour tenir le tout. Vérifier l’équerrage de la surface au sol après avoir fixé les deux ossatures latérales, les diagonales doivent être de même mesure, pour cela, aidez-vous d’un décamètre.

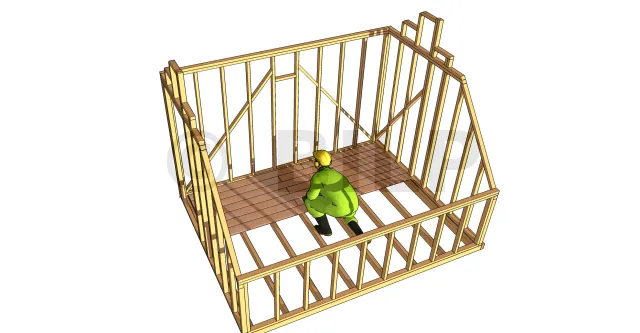

• Placer et fixer ensuite les ossatures des façades principales. Fixer les montants extérieurs de cette façade avec ceux des façades latérales, l’ossature de l’atelier est maintenant prêt !!
Après cela, vous pouvez commencer par installer les éléments du plancher, si c’est votre choix bien évidemment.
Fassadenverkleidung anbringen
Die Fassadenverkleidung sollte erst nach dem Anbringen der Sparren angebracht werden.

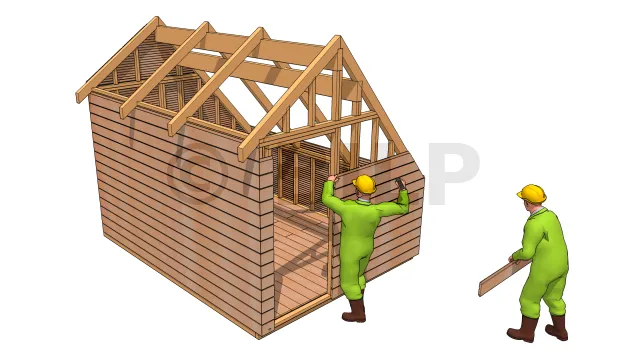

Je nachdem, welche Art von Fassadenverkleidung du verwendest; ordne und befestige sie von unten nach oben und schön waagerecht (benutze immer einen Winkel). Benutze eine Wasserwaage und galvanisch verzinkte Schrauben TF D4 L50. Befestige sie zuerst und schneide die Überlängen mit einer Säge ab.
Für die Tür messen, schneiden und befestigen Sie die Verkleidungen in der richtigen Länge. Für die Sparrendurchführungen markieren Sie die Schnittbereiche vor Ort, schneiden Sie sie zu und befestigen Sie sie anschließend.

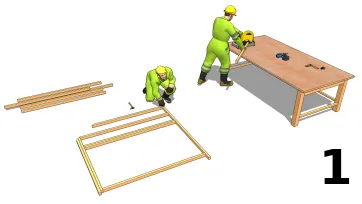

Suivez bien le plan pour réaliser des découpes nette et faire un minimum de perte sur le bois

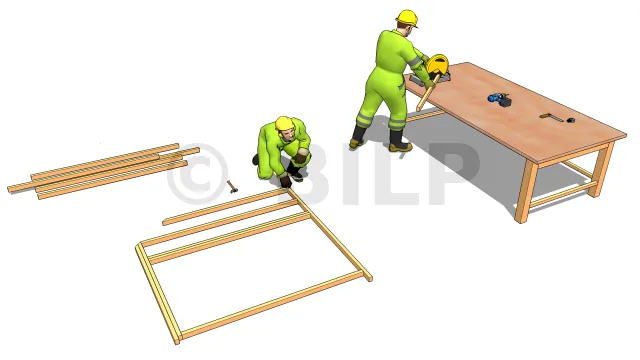

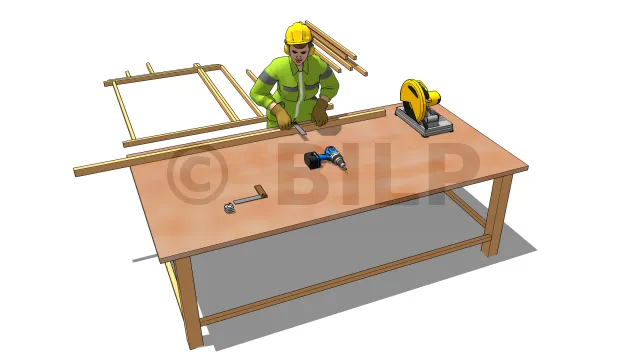

Bien aligner les deux lisses (basse et haute), mesurer à l’aide d’un mètre, tracer ensuite les lignes de repères avec un équerre et un crayon. Cela facilitera la fixation des montants après.

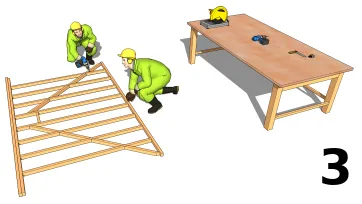

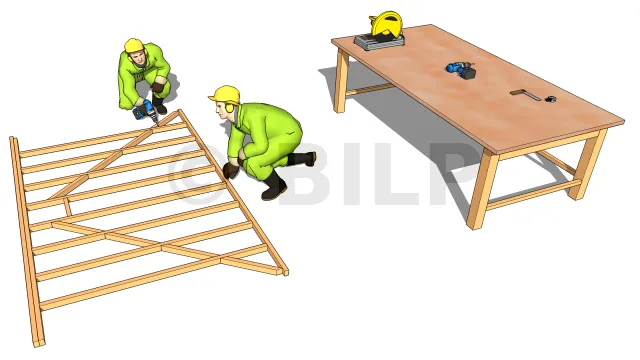

Joignez les bordures des montants sur les lignes de repère, visser ensuite de part en part des lisses.

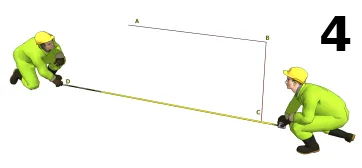

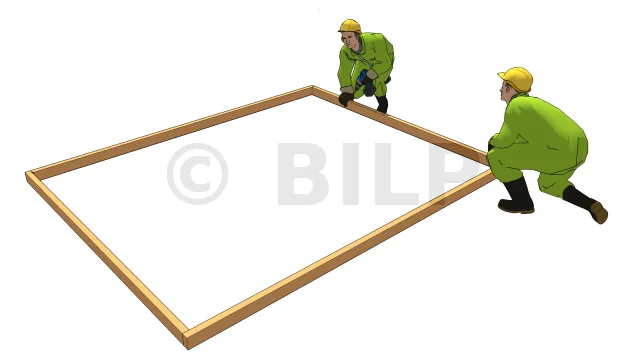

Repérer les coins et côtés de l’atelier à l’aide d’un mètre et un fil
Bien vérifier l’équerrage

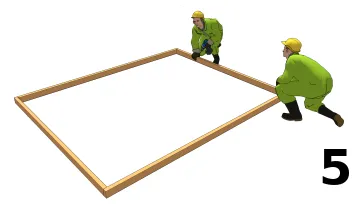

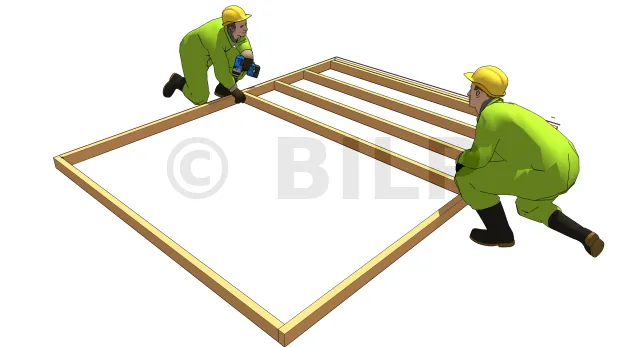

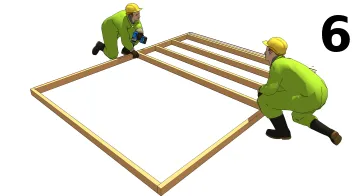

Posez les travers à un intervalle régulier et vérifier l’alignement avec un équerre.

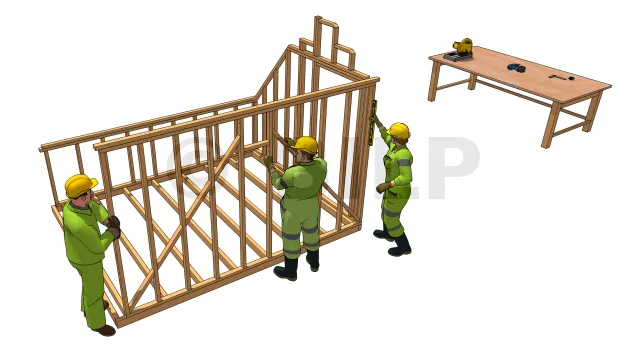

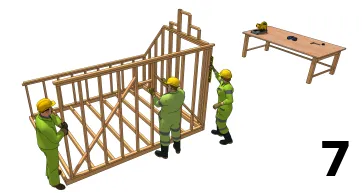

Monter les deux parois latéraux, ensuite ceux des principales. Toujours niveler et équerrer pour vérifier. Visser directement dans le sol avec des vis adaptés.

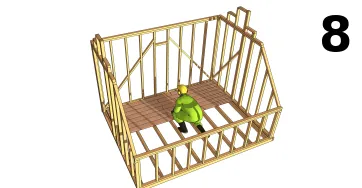

Il faut que le plancher présente une parfaite parallélisme au façade principale et soit totalement plane, pour cela, vérifier toujours l’équerrage et le niveau.

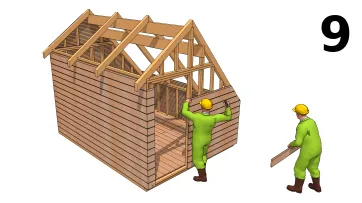

Pour chaque planche de bardage, vérifier toujours la planéité avec un niveau à bulle. Pour les zones difficiles, mesurer, découper et poser après.
[...]
