Hier ein kostenloser Auszug aus der Bauanleitung :

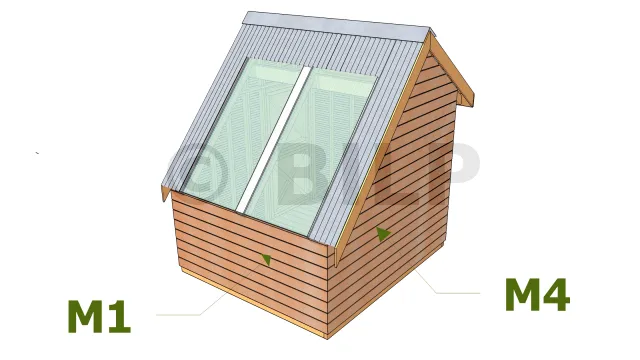

Composition globale de la structure
Mur M1&M4

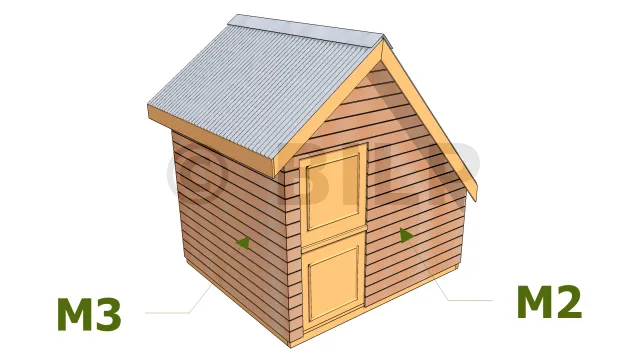

Mur M2&M3
Nomenclature du mur M1
Vue ossatures Mur de DEVANT
Eléments ossatures mur M1
| Id. | Désignations | Section | Longueur | Qté |
|---|---|---|---|---|
| M1a | Lisse basse | 6x4 cm | 238 cm | 1 |
| M1b | Montant | 6x4 cm | 93 cm | 7 |
| M1c | Lisse haute | 6x4 cm | 238 cm | 1 |
| - | Bardage | - | - | 2.89 m² |
Nomenclature du mur M2
Vue ossatures latérale GAUCHE
Eléments ossatures mur M2
| Id. | Désignations | Section | Longueur | Qté |
|---|---|---|---|---|
| M2a | Lisse basse | 6x4 cm | 280 cm | 1 |
| M2b | Montant | 6x4 cm | 208 cm | 6 |
| M2c | Montant | 6x4 cm | 203 cm | 1 |
| M2d | Montant | 6x4 cm | 164 cm | 1 |
| M2e | Montant | 6x4 cm | 126 cm | 1 |
| M2f | Montant | 6x4 cm | 91 cm | 1 |
| M2g | Montant | 6x4 cm | 22 cm | 1 |
| M2h | Montant | 6x4 cm | 47 cm | 1 |
| M2i | Montant | 6x4 cm | 53 cm | 2 |
| M2j | Montant | 6x4 cm | 12 cm | 2 |
| M2k | Support panne (horizontale) | 6x4 cm | 35 cm | 1 |
| M2l | Support panne (horizontale) | 6x4 cm | 36 cm | 1 |
| M2m | Support panne (horizontale) | 6x4 cm | 33 cm | 1 |
| M2n | Lisse haute | 6x4 cm | 178 cm | 1 |
| M2p | Lisse haute (oblique) | 6x4 cm | 159 cm | 1 |
| - | Bardage | - | - | 4.81 m² |
Nomenclature du mur M3
Vue ossatures POSTERIEURE
Eléments ossatures mur M3
| Id. | Désignations | Section | Longueur | Qté |
|---|---|---|---|---|
| M3a | Lisse basse | 6x4 cm | 238 cm | 1 |
| M3b | Montant | 6x4 cm | 208 cm | 7 |
| M3c | Lisse haute | 6x4 cm | 238 cm | 1 |
| M3d | Contreventement | 6x4 cm | 56 cm | 6 |
| - | Bardage | - | - | 5.36 m² |
Nomenclature du mur M4
Vue ossatures latérale DROITE
Eléments ossatures mur M4
| Id. | Désignations | Section | Longueur | Qté |
|---|---|---|---|---|
| M4a | Lisse basse | 6x4 cm | 280 cm | 1 |
| M4b | Montant | 6x4 cm | 208 cm | 7 |
| M4c | Montant | 6x4 cm | 203 cm | 1 |
| M4d | Montant | 6x4 cm | 164 cm | 1 |
| M4e | Montant | 6x4 cm | 126 cm | 1 |
| M4f | Montant | 6x4 cm | 92 cm | 1 |
| M4g | Montant | 6x4 cm | 22 cm | 1 |
| M4h | Montant | 6x4 cm | 47 cm | 1 |
| M4i | Montant | 6x4 cm | 53 cm | 2 |
| M4j | Montant | 6x4 cm | 12 cm | 2 |
| M4j | Contreventement | 6x4 cm | 56 cm | 3 |
| M4k | Lisse haute | 6x4 cm | 178 cm | 1 |
| M4m | Lisse haute (oblique) | 6x4 cm | 159 cm | 1 |
| M4n | Support panne(1) (horizontale) | 6x4 cm | 35 cm | 1 |
| M4o | Support panne(1) (horizontale) | 6x4 cm | 36 cm | 1 |
| M4a | Support panne(1) (horizontale) | 6x4 cm | 33 cm | 1 |
| - | Bardage | - | - | 6.58 m² |

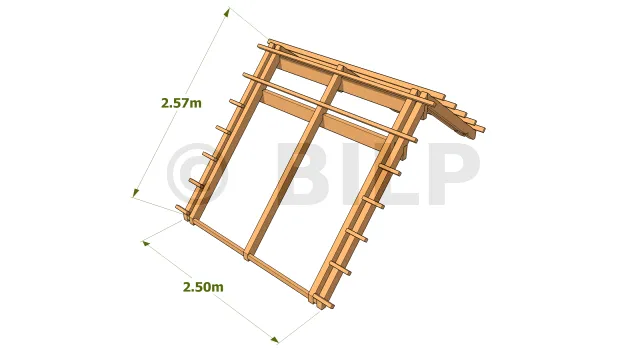

Nomenclature de la toiture: chevrons, panne, planche de rive, support des plaques en H et plaque en H

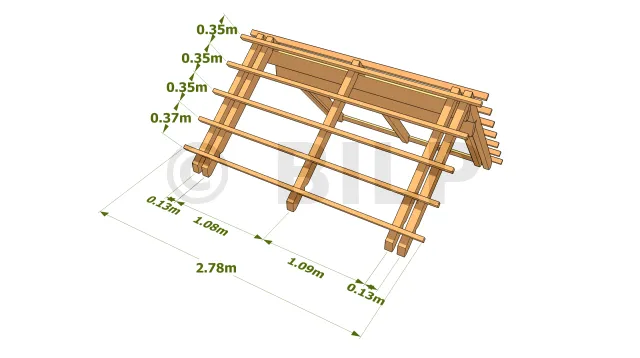

Vue panne et chevron 1
Vue panne et chevron 2

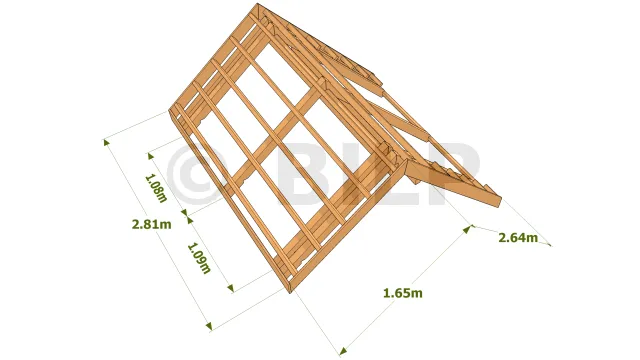

Vue panne, chevron et planche de rive

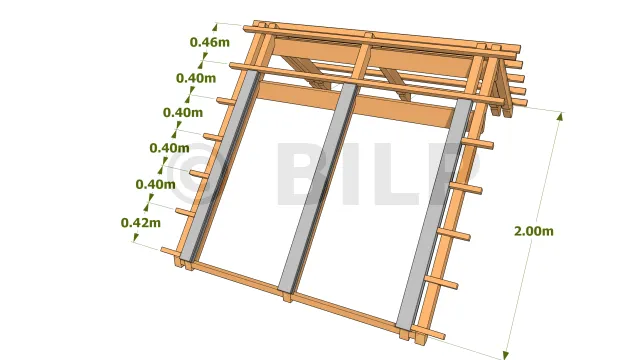

Plaque en H
| Id. | Désignations | Section | Longueur | Qté |
|---|---|---|---|---|
| T1 | Pannes | 22.5x7.5 cm | 250 cm | 2 |
| T2 | Chevron (façade principale) | 11x7.5 cm | 265 cm | 3 |
| T3 | Chevron (façade postérieure) | 11x7.5 cm | 170 cm | 3 |
| T4 | Lattes | 6x4 cm | 278 cm | 5 |
| T5 | Lattes | 6x4 cm | 23 cm | 10 |
| T6 | Bande de rive (façade postérieure) | 2.1x19.5 cm | 281 cm | 1 |
| T7 | Bande de rive (latérales gauche et droite postérieure) | 2.1x19.5 cm | 165 cm | 2 |
| T8 | Bande de rive (latérale gauche droite face) | 2.1x19.5 cm | 264 cm | 2 |
| T9 | Plaque en H | 2.7x6.4 cm | 200 cm | 3 |
| T10 | Support des plaques en H | 6x4 cm | 200 cm | 2 |
Porte

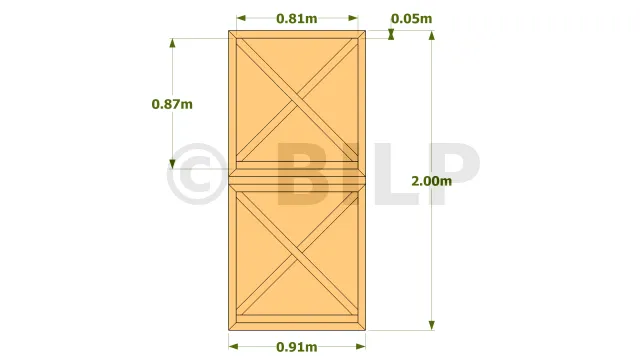

Dimensions de la porte
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| P1 | Linteau | 6x4cm | 91 cm | 1 |
| P2 | Montant(Dormant) | 6x4cm | 200 cm | 2 |
| P3 | Cadre porte (horizontale) | 5x5cm | 91 cm | 6 |
| P4 | Cadre porte (verticale) | 5x5cm | 97 cm | 4 |
| P5 | contreventement(porte) | 5x5 cm | 116 | 4 |
| P6 | Contre plaqué | - | - | 0.0364m² |
Plateforme en bois

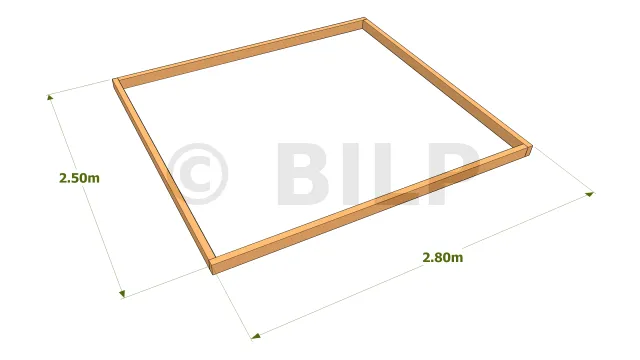

Plateforme en bois

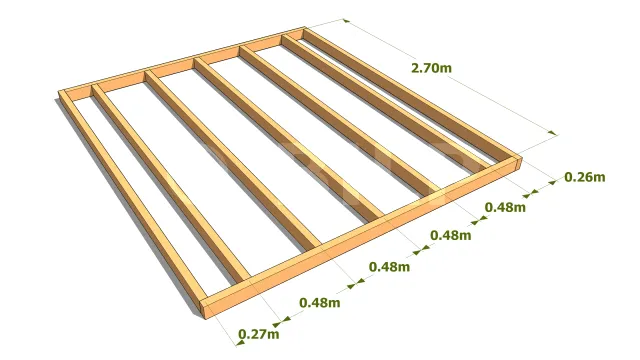

Solives

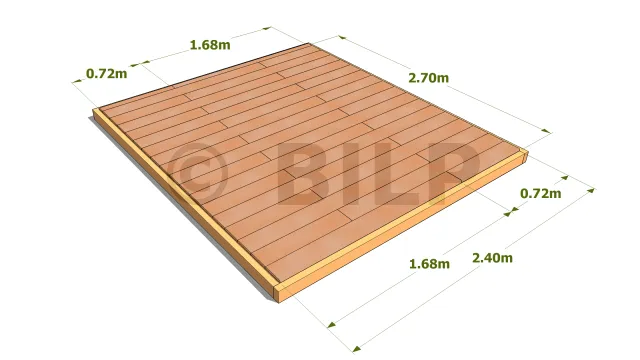

Planchers
| PL1 | Plateforme bois | 5x10cm | 245 cm | 2 |
| PL2 | Plateforme bois | 5x10cm | 275 cm | 2 |
| PL3 | Solives | 5x10cm | 270 cm | 8 |
| PL4 | Planchers | 2.1x15.5cm | - | 6.48 m² |
[...]
... Es gibt eine Fortsetzung!
