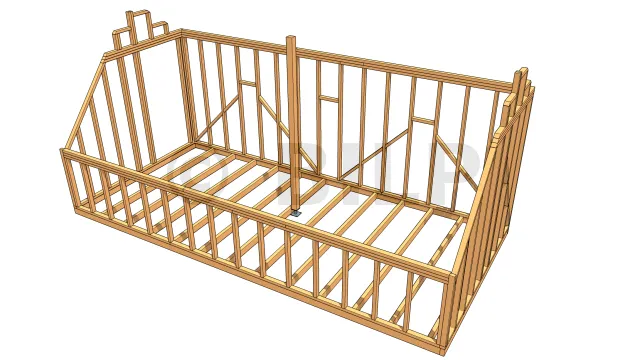

Composition globale de la structure

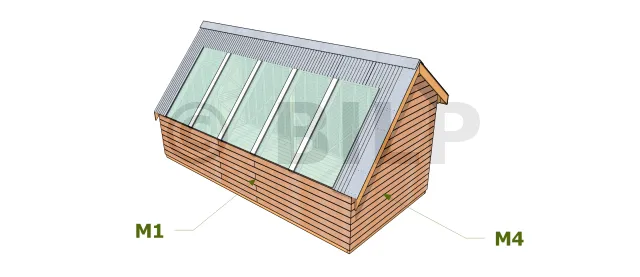

Mur M1&M4

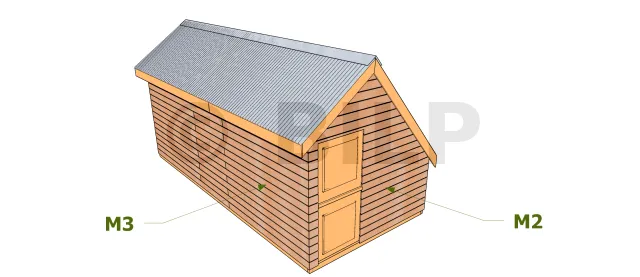

Mur M2&M3
Nomenclature du mur M1

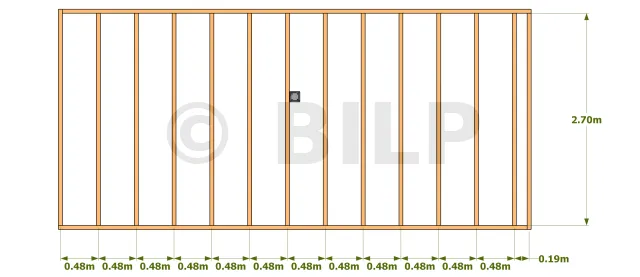

Vue ossatures Mur de DEVANT
Eléments ossatures mur M1
| Id. | Désignations | Section | Longueur | Qté |
|---|---|---|---|---|
| M1a | Lisse basse | 6x4 cm | 193 cm | 1 |
| ^ | ^ | ^ | 395 cm | 1 |
| M1b | Montant | 6x4 cm | 85 cm | 16 |
| M1c | Lisse haute | 6x4 cm | 310 cm | 1 |
| 278 cm | 1 | |||
| 389 cm | 1 | |||
| 199 cm | 1 | |||
| 232 cm | 1 | |||
| 356 cm | 1 | |||
| - | Bardage | - | - | 7.39 m² |
Nomenclature du mur M2
Vue ossatures latérale GAUCHE
Eléments ossatures mur M2
| Id. | Désignations | Section | Longueur | Qté |
|---|---|---|---|---|
| M2a | Lisse basse | 6x4 cm | 280 cm | 1 |
| M2b | Montant | 6x4 cm | 200 cm | 7 |
| 159 cm | 1 | |||
| 121 cm | 1 | |||
| 91 cm | 1 | |||
| M2c | Lisse haute | 6x4 cm | 180 cm | 1 |
| 176 cm | 1 | |||
| 173 cm | 1 | |||
| M2d | Lisse haute (oblique) | 6x4 cm | 155 cm | 1 |
| M2e | Montant (support des pannes) | 6x4 cm | 17 cm | 1 |
| 43 cm | 1 | |||
| 51 cm | 2 | |||
| 24 cm | 2 | |||
| M2f | Support panne (horizontale) | 6x4 cm | 36 cm | 2 |
| 33 cm | 1 | |||
| - | Bardage | - | - | 4.79 m² |
Nomenclature du mur M3
Vue ossatures POSTERIEURE
Eléments ossatures mur M3
| Id. | Désignations | Section | Longueur | Qté |
|---|---|---|---|---|
| M3a | Lisse basse | 6x4 cm | 197 cm | 1 |
| ^ | ^ | ^ | 391 cm | 1 |
| M3b | Montant | 6x4 cm | 200 cm | 16 |
| M3c | Contreventement oblique | 6x4 cm | 54 cm | 10 |
| 52 | 2 | |||
| M3d | Contreventement horizontale | 6x4 cm | 35 cm | 3 |
| M3e | Lisse haute | 6x4 cm | 276 cm | 1 |
| 312 cm | 1 | |||
| 236 cm | 1 | |||
| 352 cm | 1 | |||
| 354 cm | 1 | |||
| 234 cm | 1 | |||
| - | Bardage | - | - | 14.74 m² |
Nomenclature du mur M4
Vue ossatures latérale DROITE
Eléments ossatures mur M4
| Id. | Désignations | Section | Longueur | Qté |
|---|---|---|---|---|
| M4a | Lisse basse | 6x4 cm | 280 cm | 1 |
| M4b | Montant | 6x4 cm | 200 cm | 8 |
| 159 | 1 | |||
| 121 cm | 1 | |||
| 88 cm | 1 | |||
| M4c | Contreventement | 6x4 cm | 63 cm | 3 |
| M4d | Lisse haute | 6x4 cm | 180 cm | 1 |
| 176 cm | 1 | |||
| 173 cm | 1 | |||
| M4e | Lisse haute (oblique) | 6x4 cm | 155 cm | 1 |
| M4f | Montant (support panne) | 6x4 cm | 17 cm | 3 |
| 43 | 1 | |||
| 51 | 2 | |||
| 24 cm | 2 | |||
| M4g | Support panne(horizontale) | 6x4 cm | 33 cm | 1 |
| 36 cm | 1 | |||
| 35 cm | 1 | |||
| - | Bardage | - | - | 6.58 m² |

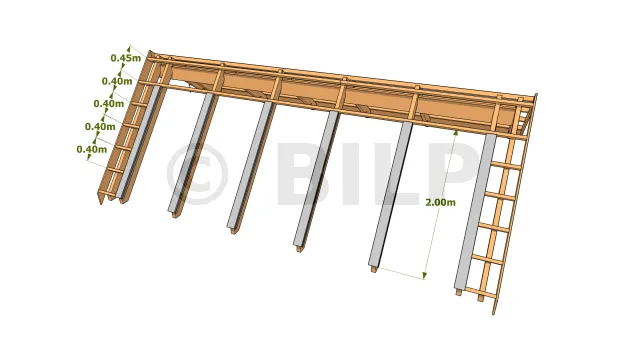

Nomenclature de la toiture: chevrons, panne, planche de rive, support des plaques en H et plaque en H

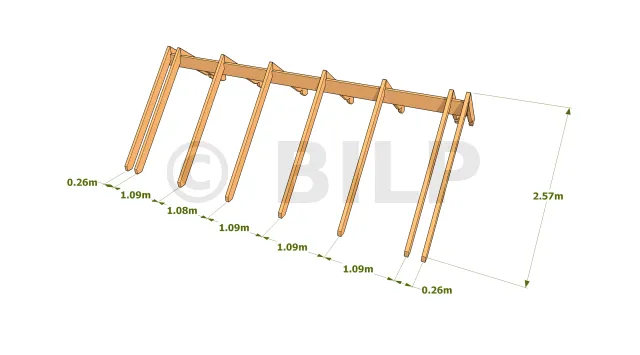

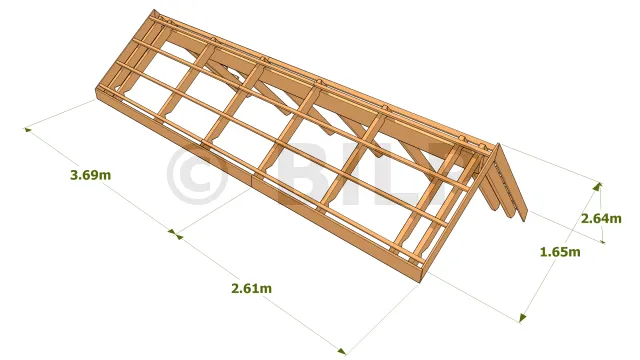

Vue panne et chevron 1

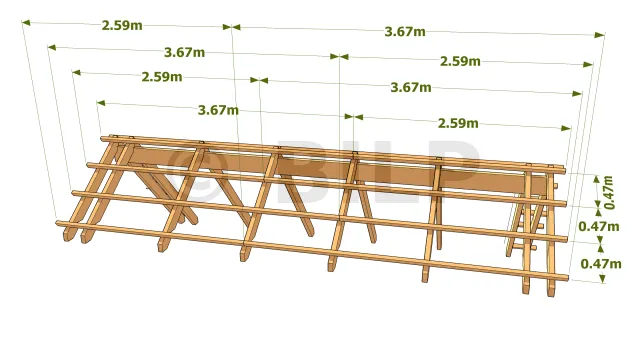

Vue panne et chevron 2
Vue panne, chevron et planche de rive
Plaque en H
| Id. | Désignations | Section | Longueur | Qté |
|---|---|---|---|---|
| T1 | Pannes | 22.5x7.5 cm | 600 cm | 1 |
| T2 | Chevron (façade principale) | 14.5x5.8 cm | 265 cm | 8 |
| T3 | Chevron (façade postérieure) | 14.5x5.8 cm | 170 cm | 8 |
| T4 | Lattes | 6x4 cm | 259 cm | 3 |
| 367 cm | 3 | |||
| 364 cm | 1 | |||
| 262 cm | 1 | |||
| 256 cm | 1 | |||
| 370 cm | 1 | |||
| 35 cm | 10 | |||
| T5 | Bande de rive (façade postérieure) | 2.1x19.5 cm | 369 cm | 1 |
| 261 cm | 1 | |||
| T6 | Bande de rive (latérales gauche et droite postérieure) | 2.1x19.5 cm | 165 cm | 2 |
| T7 | Bande de rive (latérale gauche droite face) | 2.1x19.5 cm | 264 cm | 2 |
| T8 | Plaque en H | 2.7x6.4 | 200 cm | 6 |
Porte
Dimensions de la porte
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| P1 | Linteau | 6x4cm | 91 cm | 1 |
| P2 | Montant(Dormant) | 6x4cm | 200 cm | 2 |
| P3 | Cadre porte (horizontale) | 5x5cm | 91 cm | 6 |
| P4 | Cadre porte (verticale) | 5x5cm | 97 cm | 4 |
| P5 | contreventement(porte) | 5x5 cm | 116 | 4 |
| P6 | Contre plaqué | - | - | 0.0364m² |

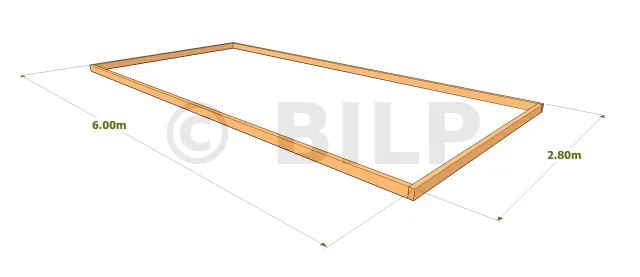

Plateforme en bois
Plateforme en bois
Solives

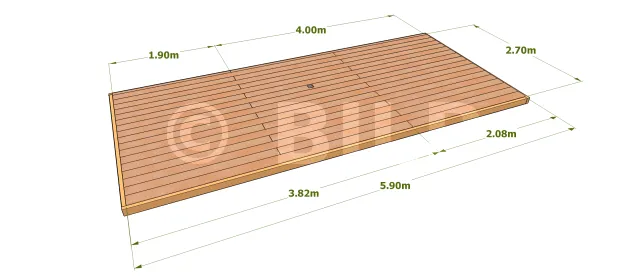

Planchers
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| PL1 | Plateforme bois | 5x10cm | 595 cm | 2 |
| ^ | ^ | ^ | 275 cm | 2 |
| PL3 | Solives | 5x10cm | 270 cm | 12 |
| PL4 | Planchers | 2.1x15.5cm | - | 15.93 m² |

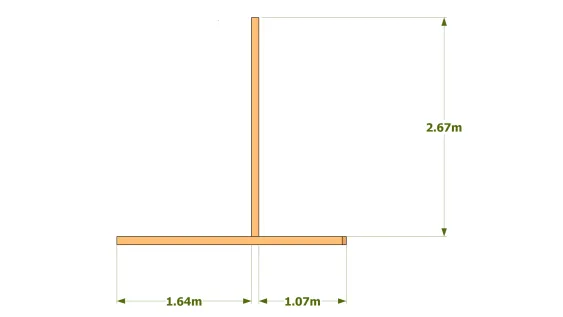

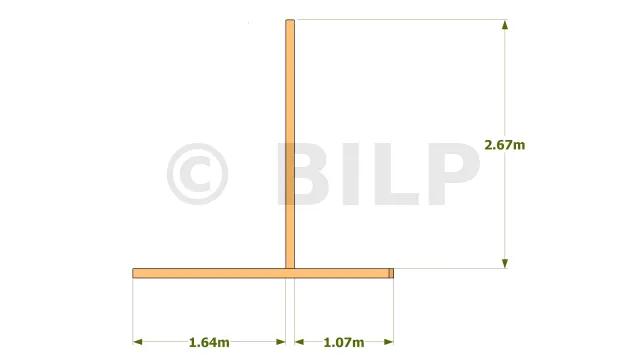

Poteau central
Poteau central
Poteau central 2
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| Pca | Poteau | 10x10 cm | 267 | 1 |
[...]
