Hier ein kostenloser Auszug aus der Bauanleitung :

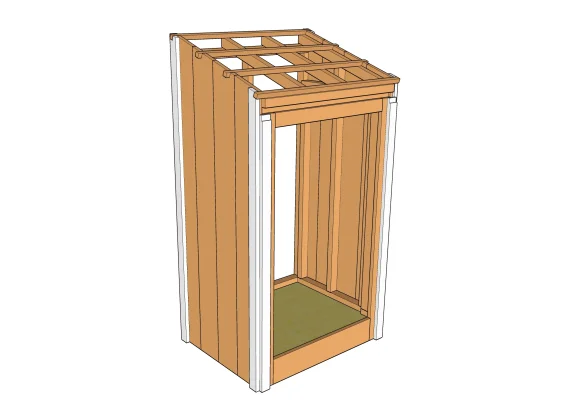

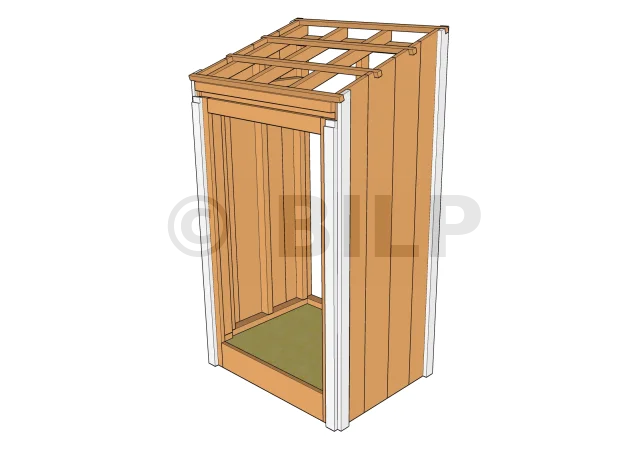

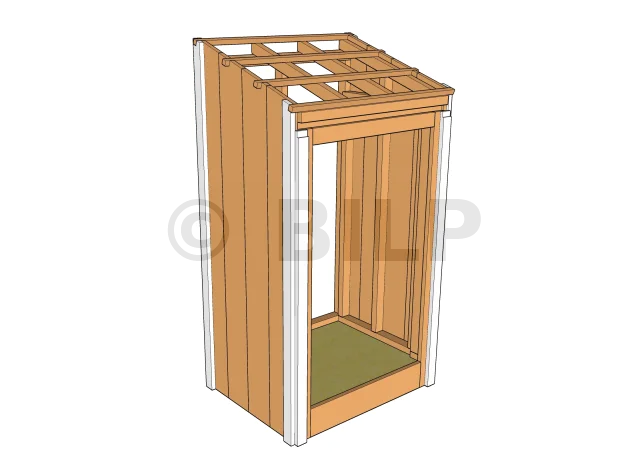

Composition globale de la structure

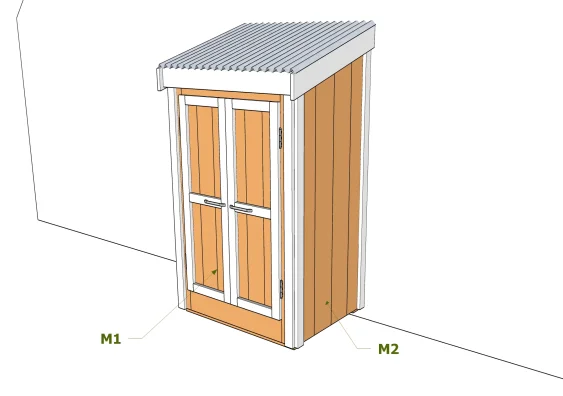

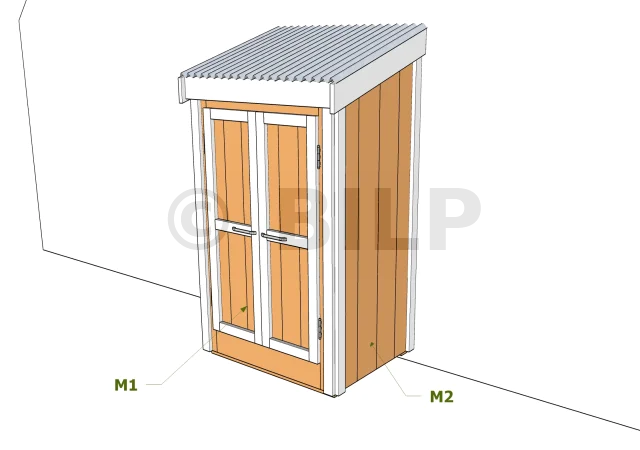

Murs M1 et M2

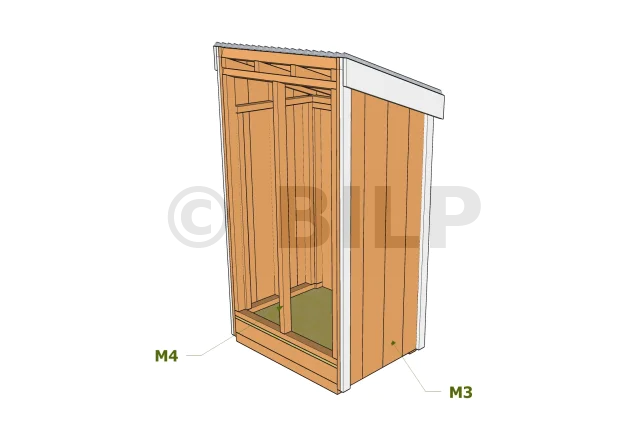

Murs M3 et M4
Nomenclature du mur M1

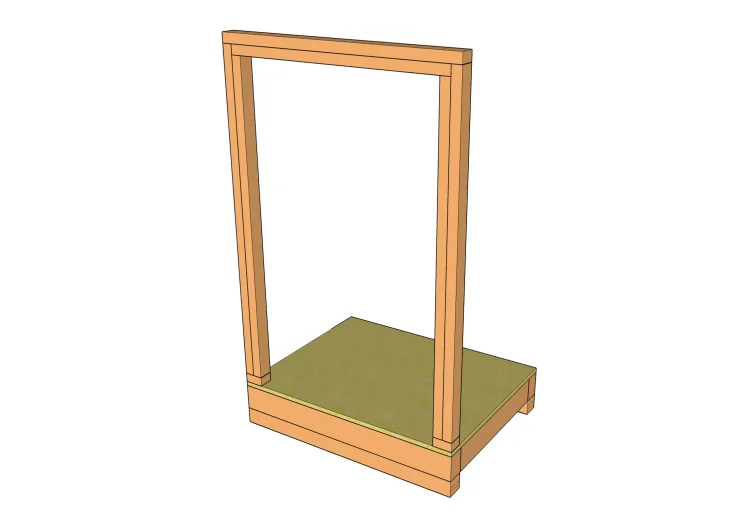

Ossatures Mur 1

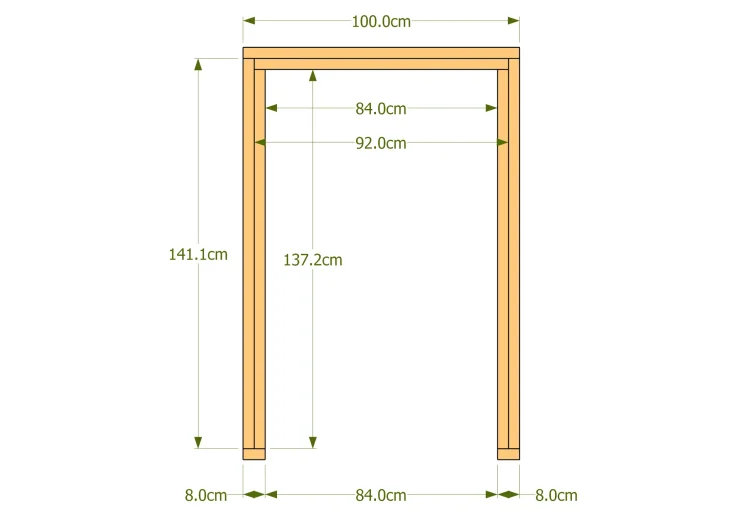

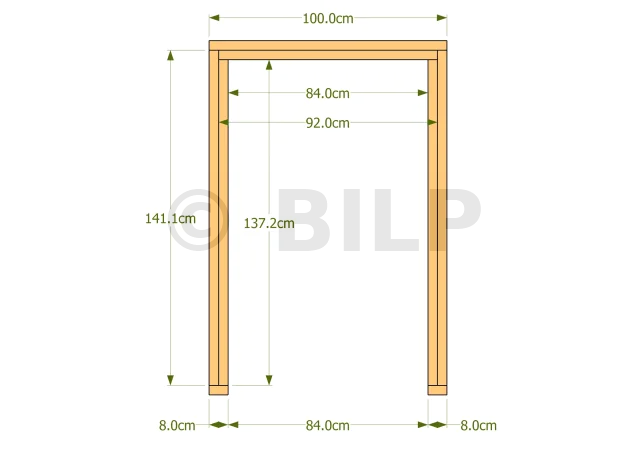

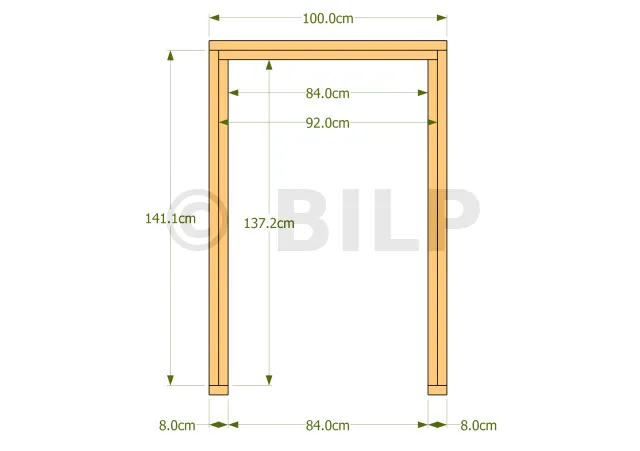

Dimensions ossatures M1
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M1a | Lisse basse | 6x4 cm | 8 cm | 2 |
| M1b | Lisse haute | 6x4 cm | 100 cm | 1 |
| M1c | Montant | 6x4 cm | 141.1 cm | 2 |
| M1d | Montant | 6x4 cm | 137.2 cm | 2 |
| M1e | Montant | 6x4 cm | 92 cm | 1 |
| - | Bardage | - | - | 0.46 m² |
Nomenclature du mur M2

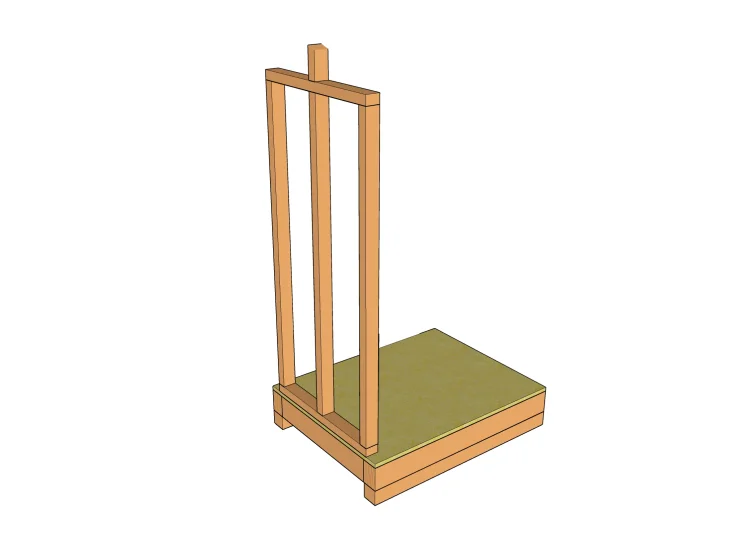

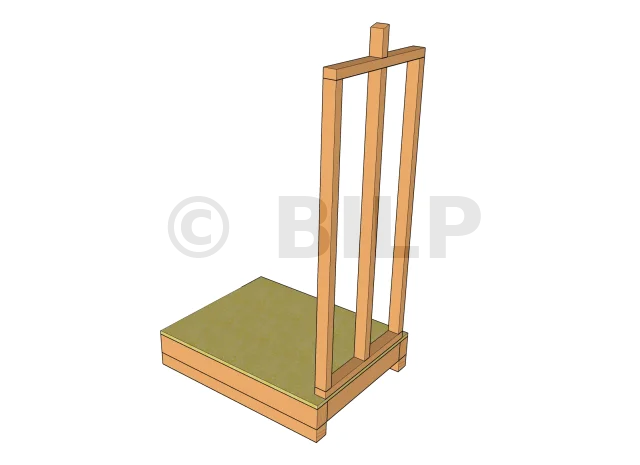

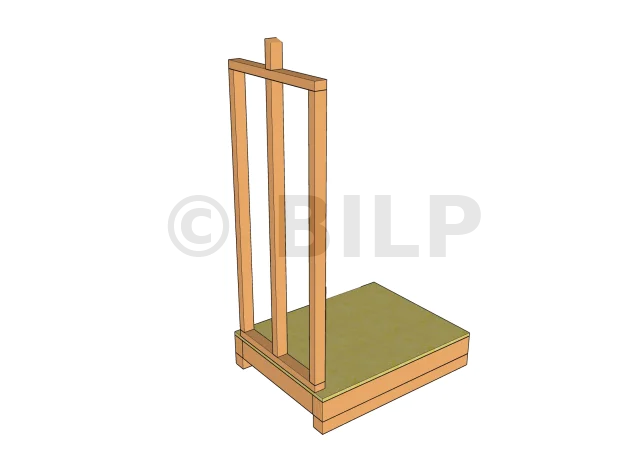

Ossatures Mur 2

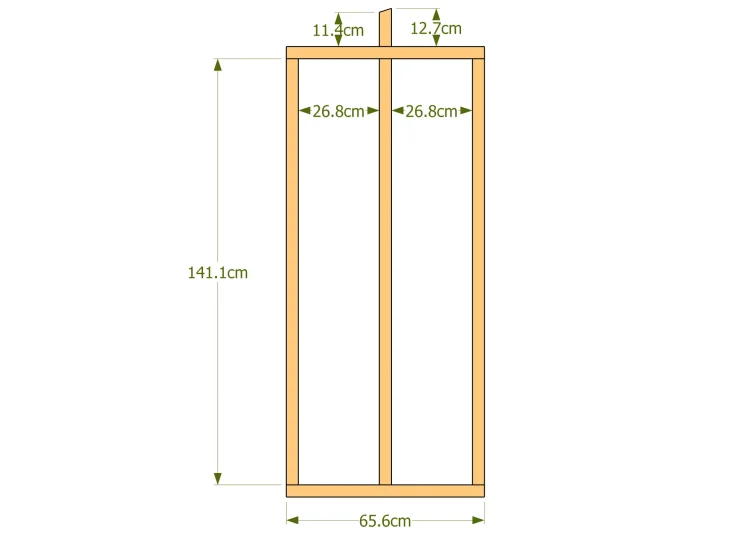

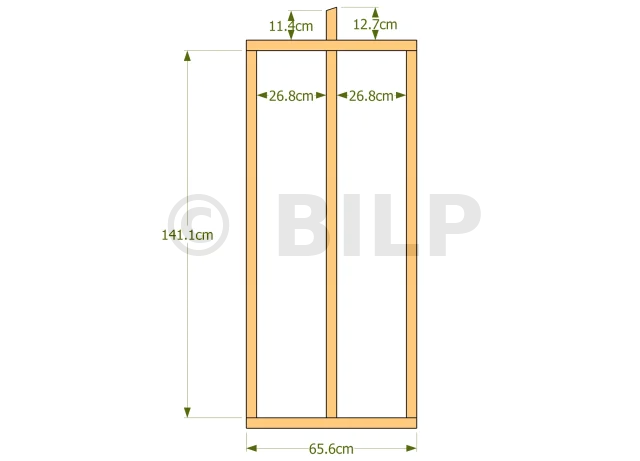

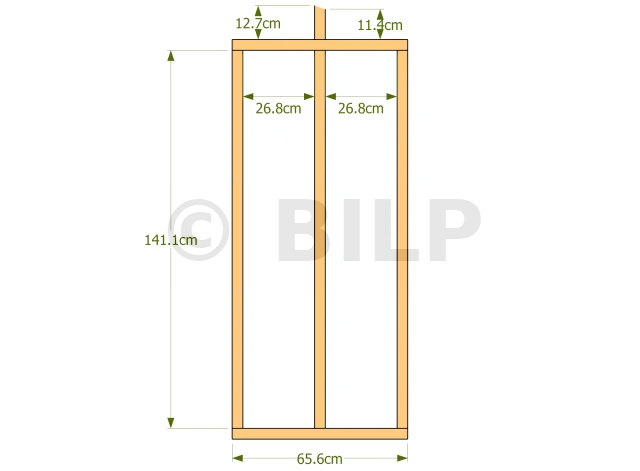

Dimensions ossatures M2
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M2a | Lisses basse et haute | 6x4 cm | 65.6 cm | 2 |
| M2b | Montant | 6x4 cm | 141.1 cm | 3 |
| M2c | Montant | 6x4 cm | 12.7 cm | 1 |
| - | Bardage | - | - | 1.47 m² |
Nomenclature du mur M3
Ossatures Mur 3

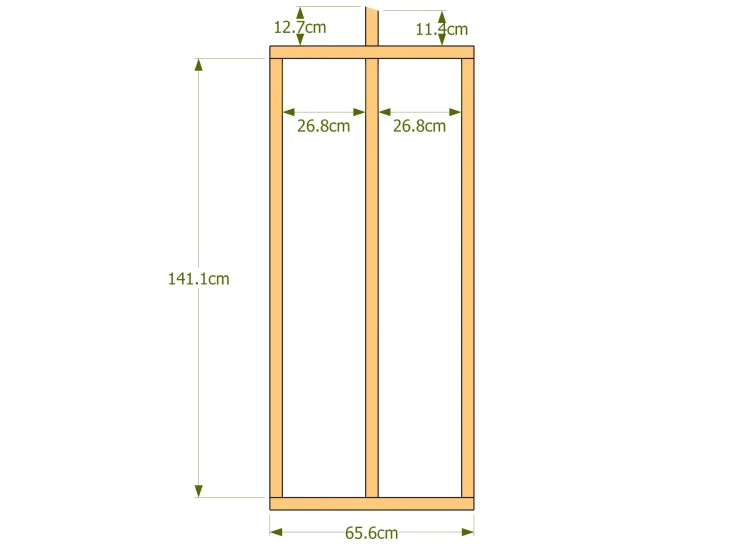

Dimensions ossatures M3
Ce mur est le symétrique du mur M2.
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M3a | Lisses basse et haute | 6x4 cm | 65.6 cm | 2 |
| M3b | Montant | 6x4 cm | 141.1 cm | 3 |
| M3c | Montant | 6x4 cm | 12.7 cm | 1 |
| - | Bardage | - | - | 1.47 m² |
Nomenclature du mur M4

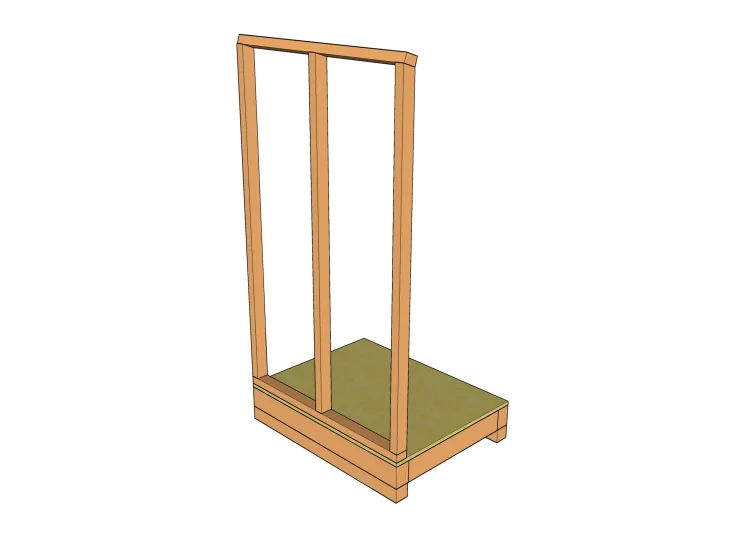

Ossatures Mur 4

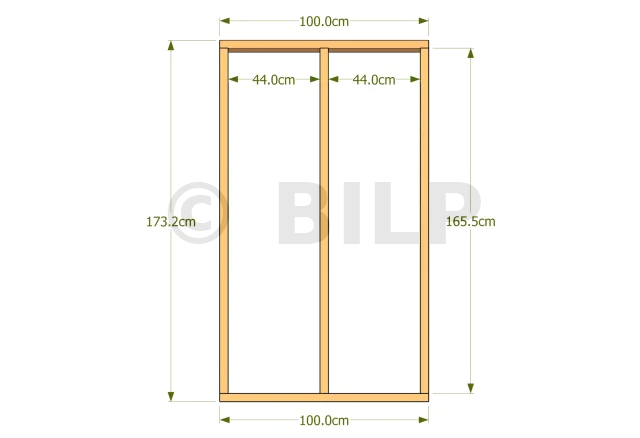

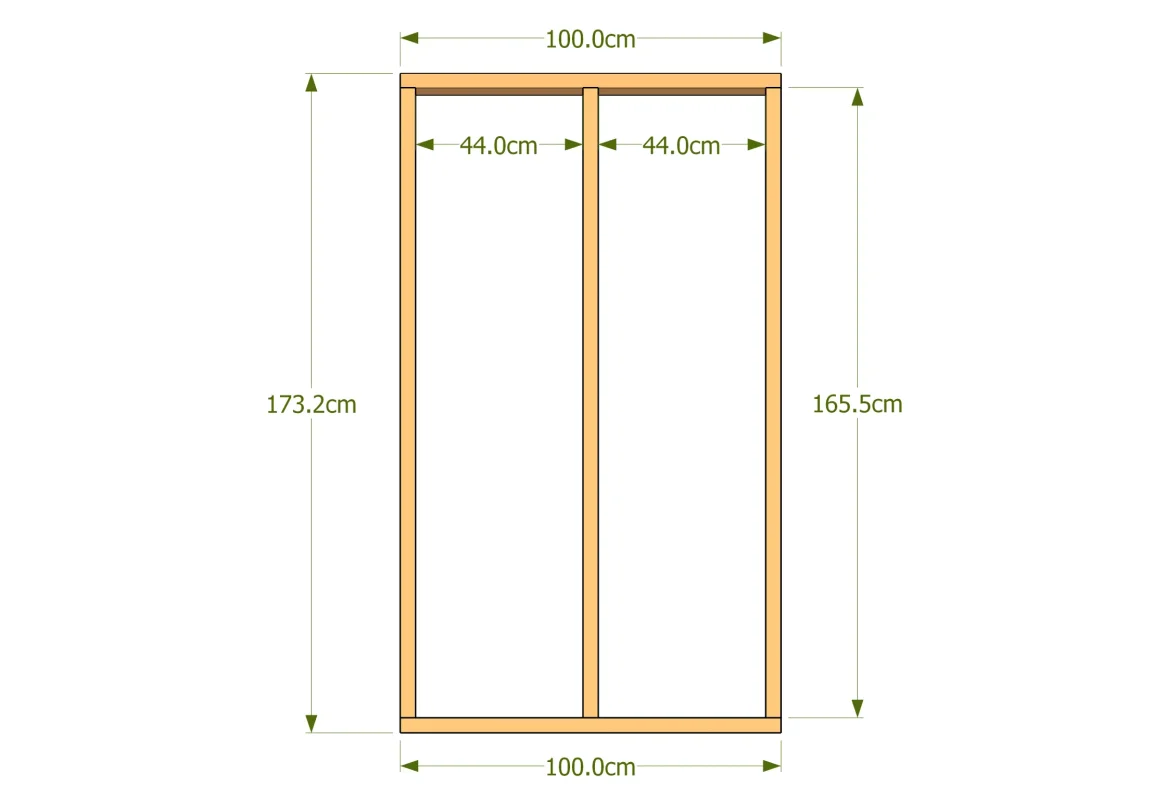

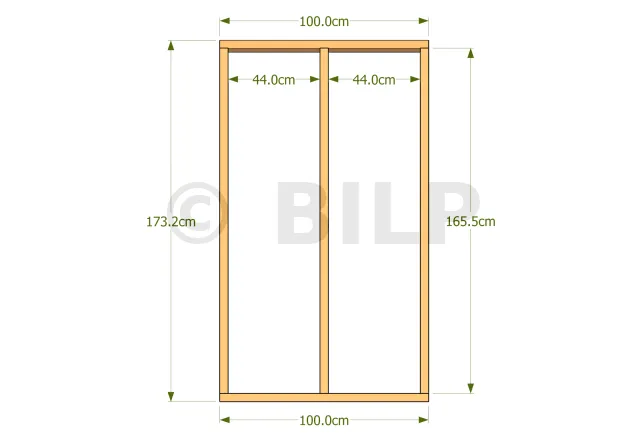

Dimensions ossatures M4
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M4a | Lisses basse et haute | 6x4 cm | 100 cm | 2 |
| M4b | Montant | 6x4 cm | 165.5 cm | 3 |

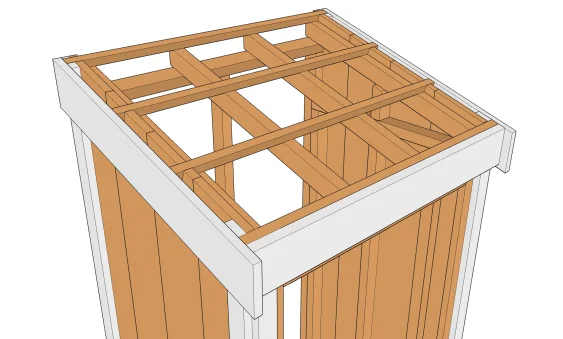

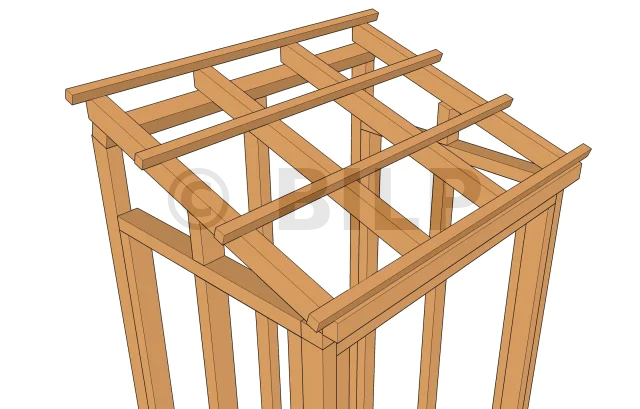

Nomenclature de la toiture: chevrons

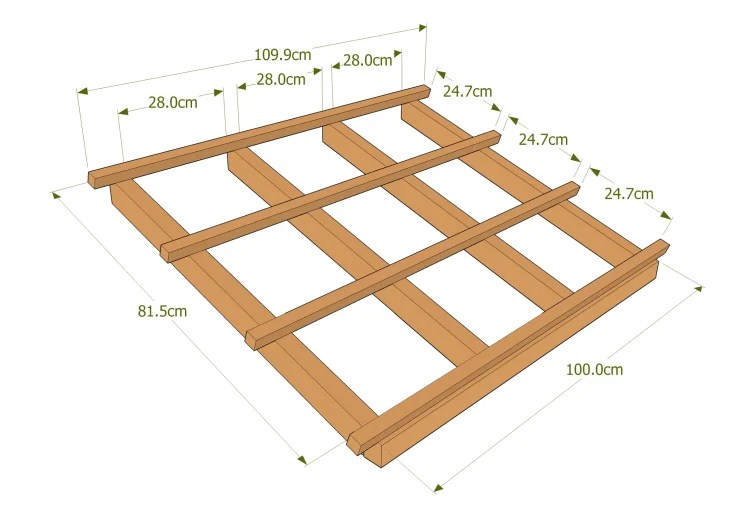

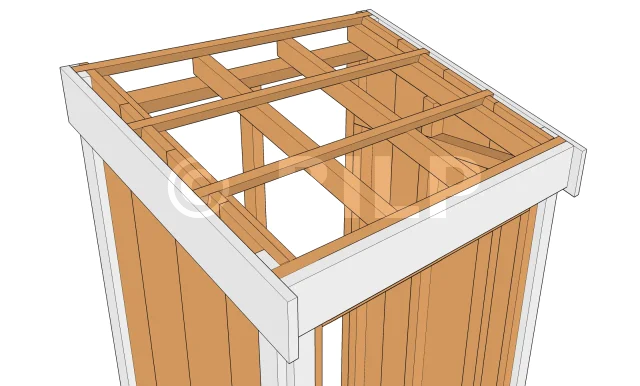

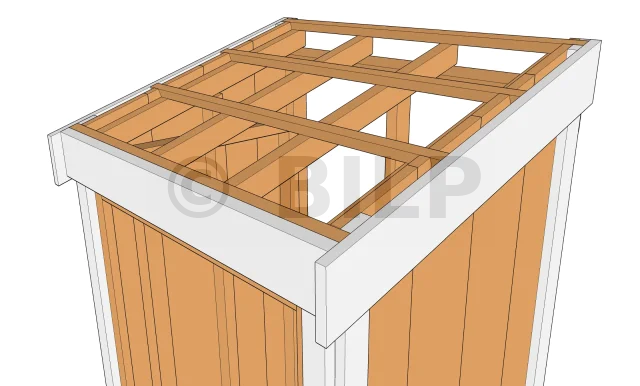

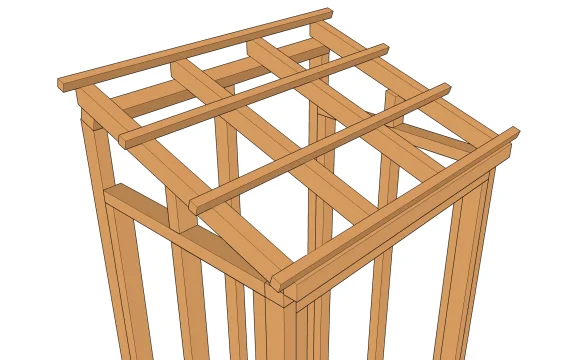

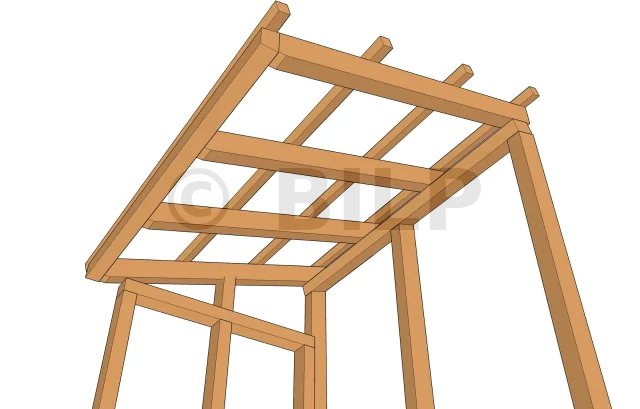

Vue chevron 1
Vue chevron 2

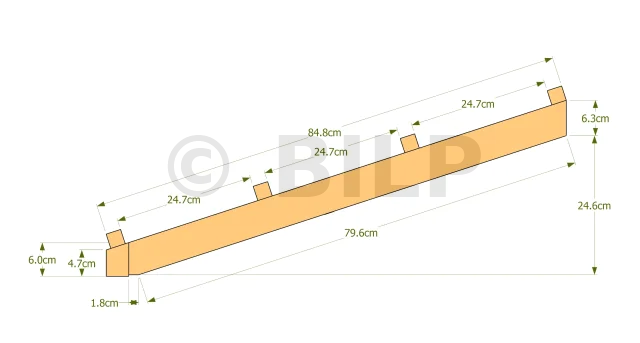

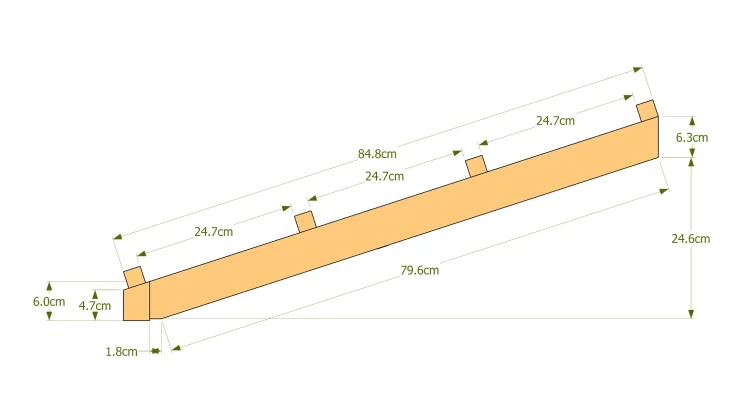

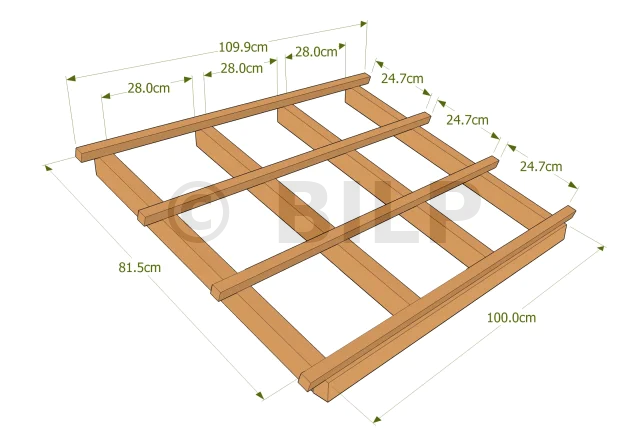

Dimensions chevrons 1
Dimensions chevrons 2
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| Ch1 | Chevron | 6x4 cm | 100 cm | 1 |
| Ch2 | Chevron | 6x4 cm | 83.4 cm | 4 |
| Ch3 | Liteau | 2.7x2.7 cm | 109.9 cm | 3 |
Nomenclature de la toiture: planches de rive
Bandes de rive 1
Bandes de rive 2

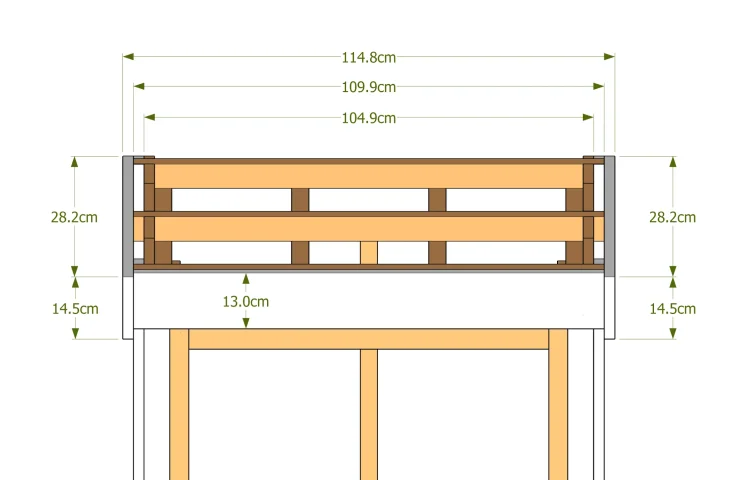

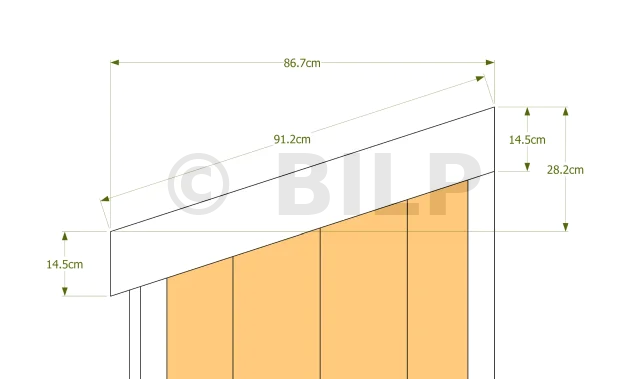

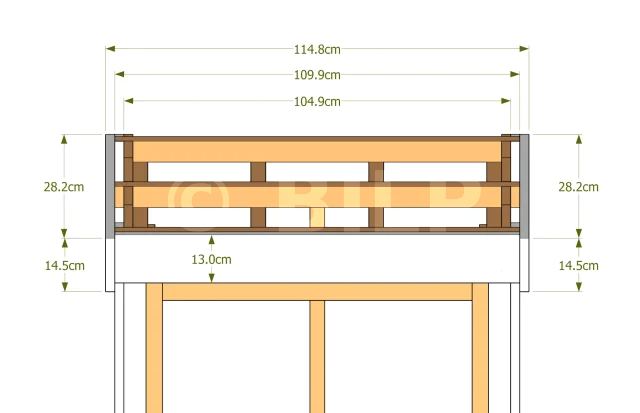

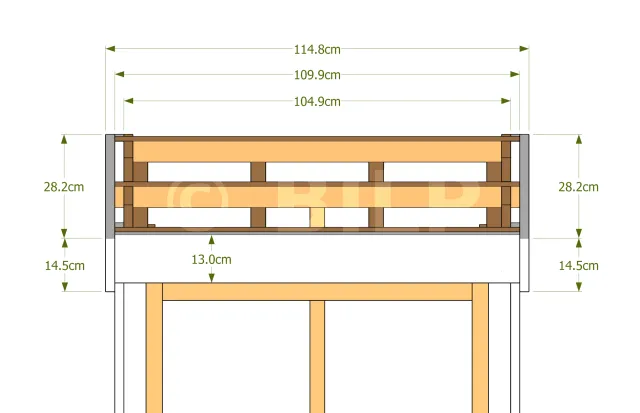

Dimensions bandes de rive 1

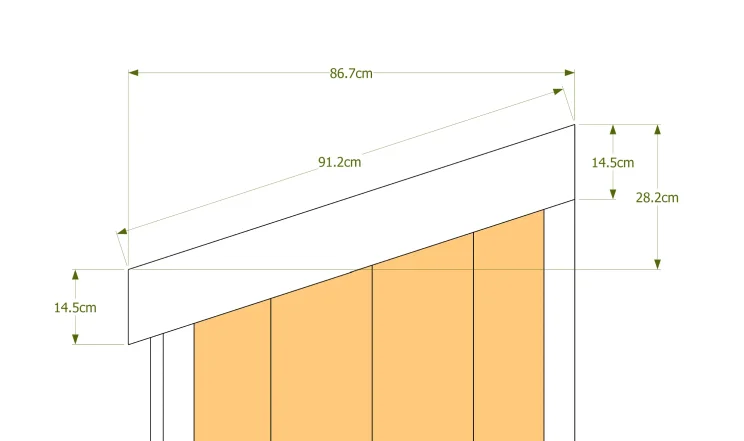

Dimensions bandes de rive 2
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| PR1 | Planche de rive | 13x2.7 cm | 109.9 cm | 1 |
| PR2 | Planche de rive | 13x2.7cm | 96.7 cm | 2 |
Nomenclature du bardage
Bardage vue 2
Bardage vue 1
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| PB1 | Planche de bardage | 20x2.7 cm | 199.3 cm | 2 |
| PB2 | Planche de bardage | 20x2.7 cm | 192.9 cm | 2 |
| PB3 | Planche de bardage | 20x2.7 cm | 186.4 cm | 2 |
| PB4 | Planche de bardage | 20x2.7 cm | 180.1 cm | 2 |
| PB5 | Planche de bardage | 8x2.7 cm | 161.9 cm | 2 |
| PB6 | Planche de bardage | 16.5x2.7 cm | 84 cm | 2 |
| PB7 | Planche de bardage | 4.2x2.7 cm | 84 cm | 2 |
| B1 | Baguette | 6x2.7 cm | 199.3 cm | 2 |
| B2 | Baguette | 6x2.7 cm | 175.3 cm | 2 |
| B3 | Baguette | 6x2.7 cm | 161.9 cm | 2 |
Nomenclature de la couverture en plaque polyester

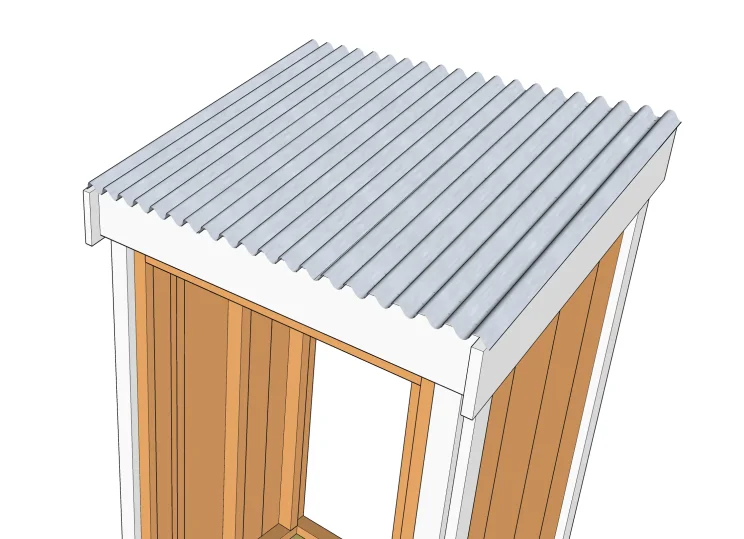

Revêtement en plaque polyester
| Id. | Désignation | Dimension | Longueur | Qté |
|---|---|---|---|---|
| C | Plaque de polyester ECO mirco onde | 3x 200x75 cm | 4.5 m² | 1 |
Nomenclature de la porte

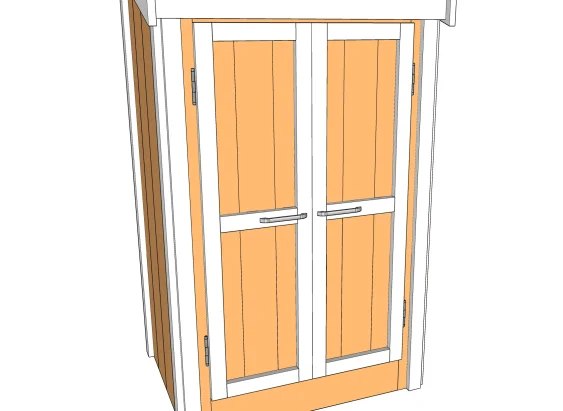

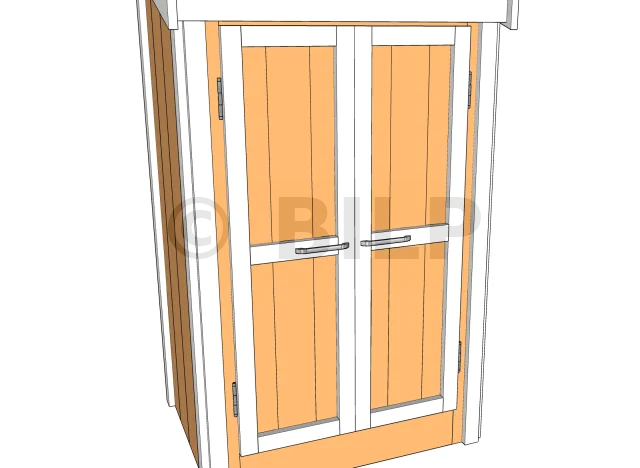

Vue porte

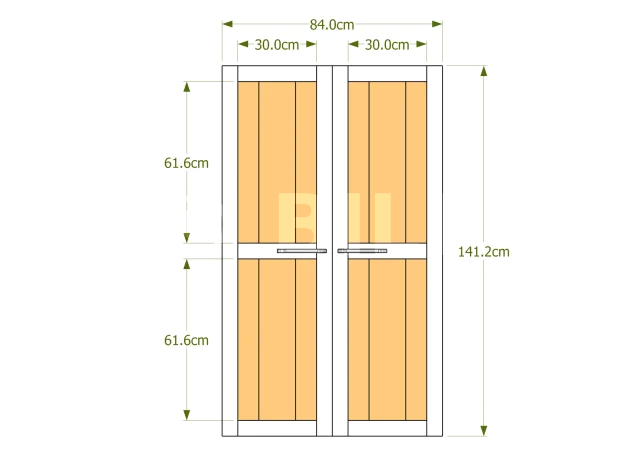

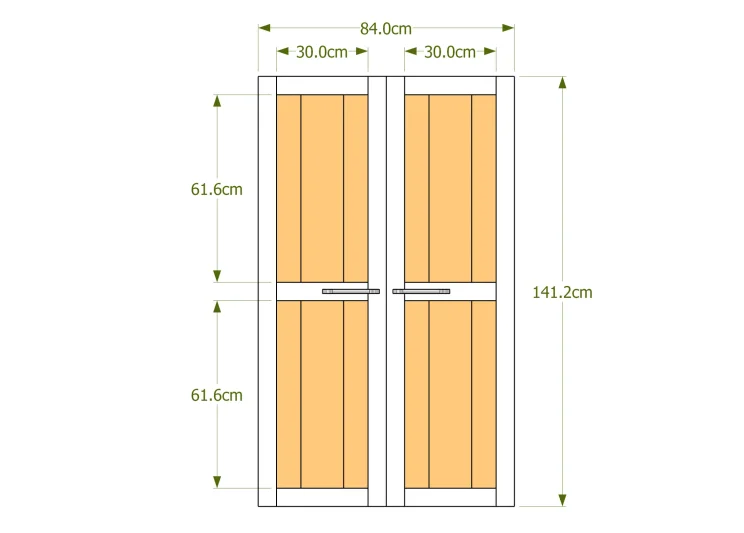

Dimensions de la porte
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| P1 | Planche de porte | 14x2.7 cm | 141.2 cm | 6 |
| P2 | Planche de porte | 9.8x2.7 cm | 141.2 cm | 4 |
| P3 | Planche de porte | 11.5x2.7 cm | 30 cm | 6 |
[...]
