Eléments constitutifs Nomenclature des matériaux

Donnerstag 30. Mai 2013 Bruno

A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Hier ein kostenloser Auszug aus der Bauanleitung :

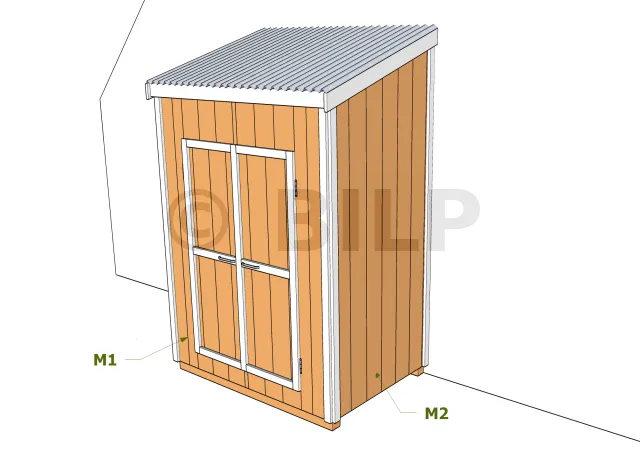

Composition globale de la structure

Murs M1 et M2

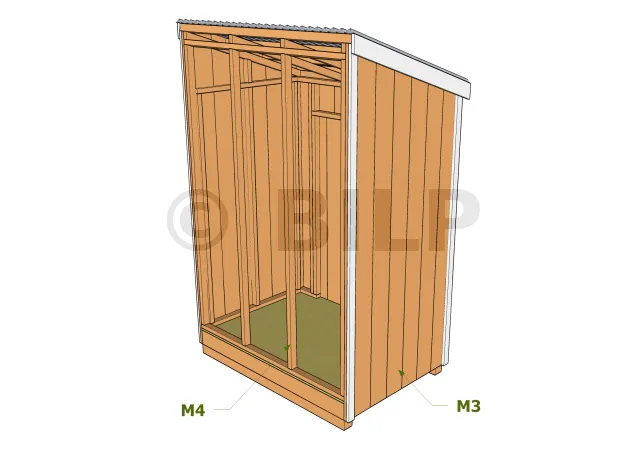

Murs M3 et M4

Nomenclature du mur M1

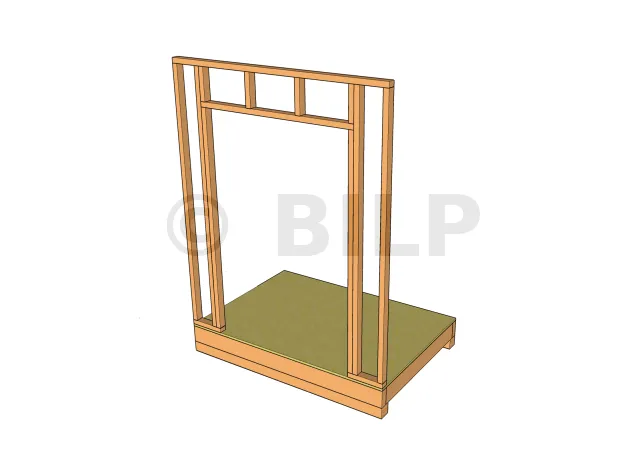

Ossatures Mur 1

Id.	Désignation	Section	Longueur	Qté
M1a	Lisse basse	6x4 cm	29 cm	2
M1b	Lisse haute	6x4 cm	180 cm	1
M1c	Montant	6x4 cm	212.3 cm	4
M1d	Montant	6x4 cm	181 cm	2
M1e	Montant	6x4 cm	130 cm	1
M1f	Montant	6x4 cm	27.3 cm	4
-	Bardage	-	-	2.06 m²

Nomenclature du mur M2

Ossatures Mur 2

Id.	Désignation	Section	Longueur	Qté
M2a	Lisses basse et haute	6x4 cm	113.7 cm	2
M2b	Montant	6x4 cm	212.3 cm	3
M2c	Montant	6x4 cm	19.1 cm	1
-	Bardage	-	-	3.31 m²

Nomenclature du mur M3

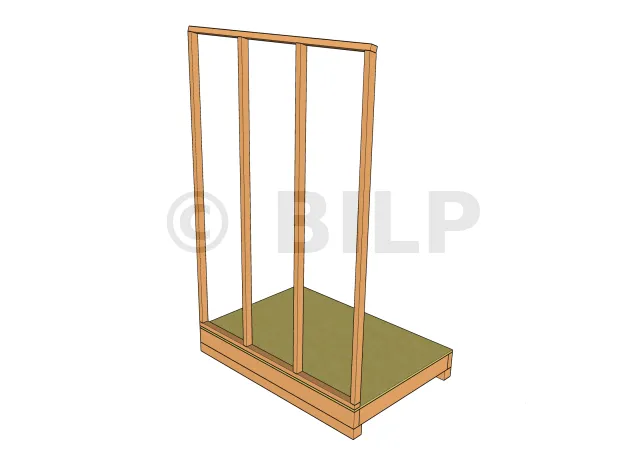

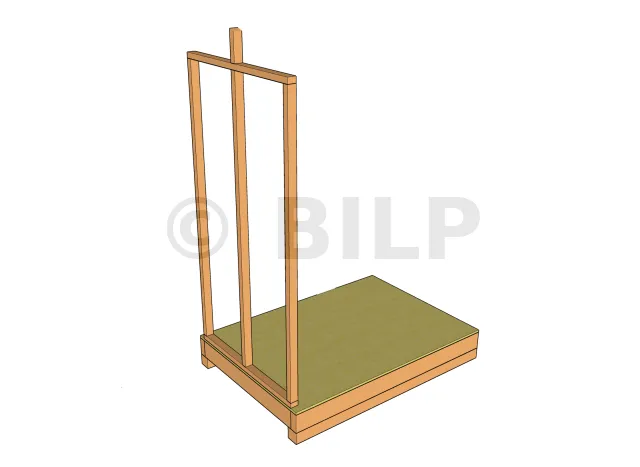

Ossatures Mur 3

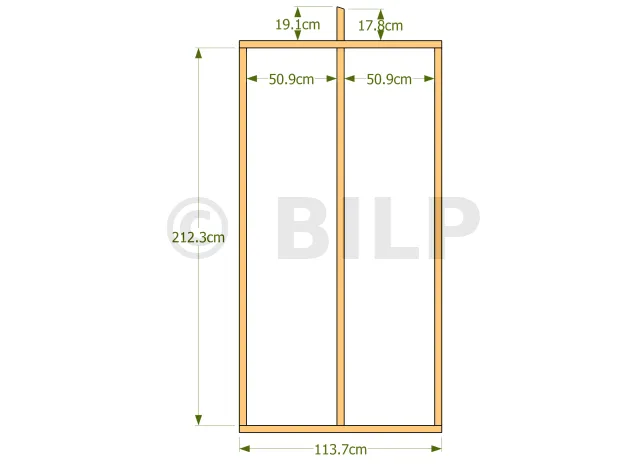

Dimension Mur 3

Ce mur est le symétrique du mur M2.

Id.	Désignation	Section	Longueur	Qté
M3a	Lisses basse et haute	6x4 cm	113.7 cm	2
M3b	Montant	6x4 cm	212.3 cm	3
M3c	Montant	6x4 cm	19.1 cm	1
-	Bardage	-	-	3.31 m²

Nomenclature du mur M4

Ossatures Mur 4

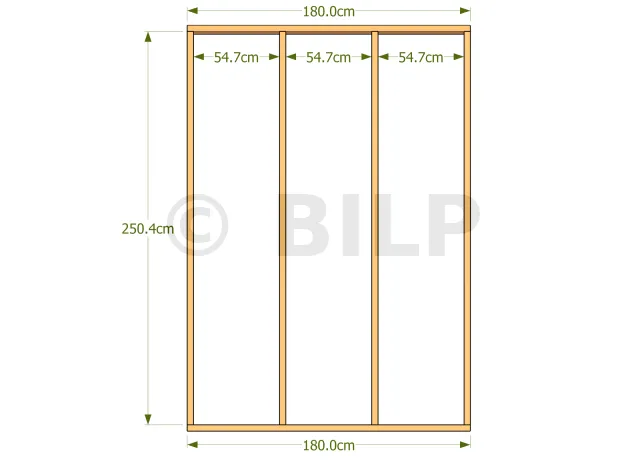

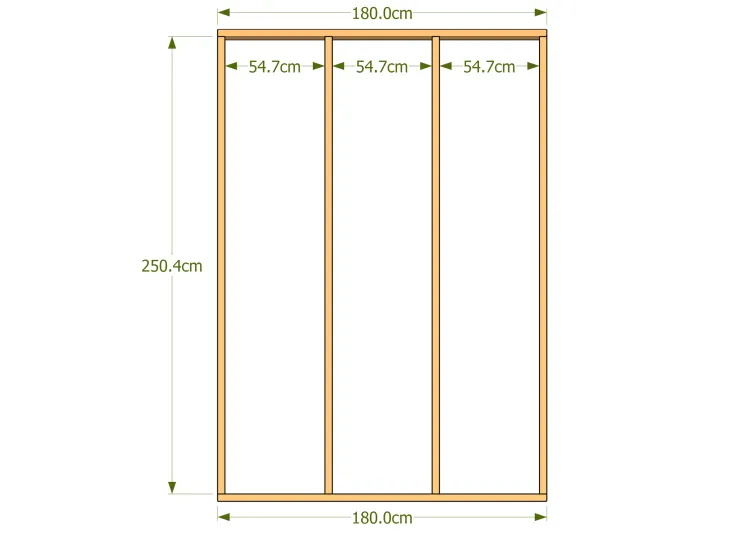

Dimension Mur 4

Id.	Désignation	Section	Longueur	Qté
M4a	Lisses basse et haute	6x4 cm	180 cm	2
M4b	Montant	6x4 cm	250.4 cm	4

Nomenclature de la toiture: chevrons

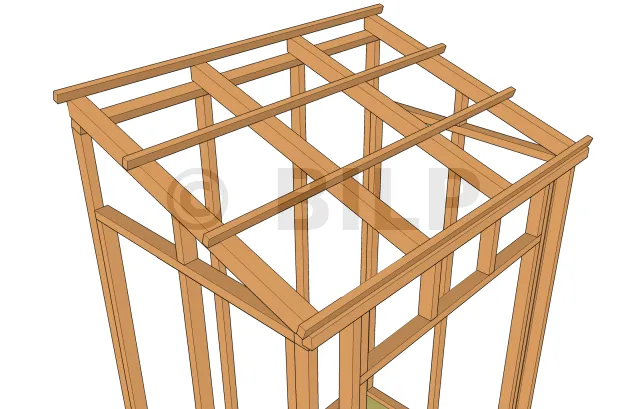

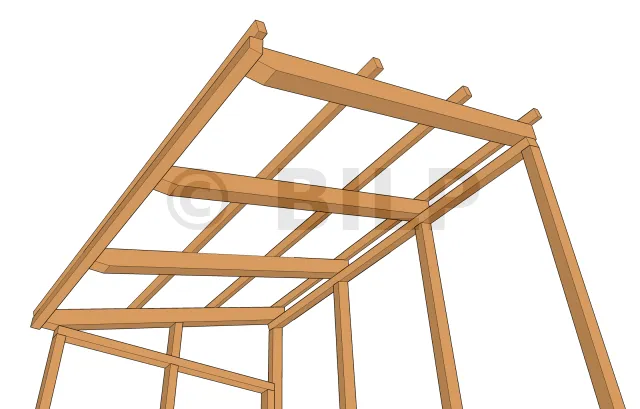

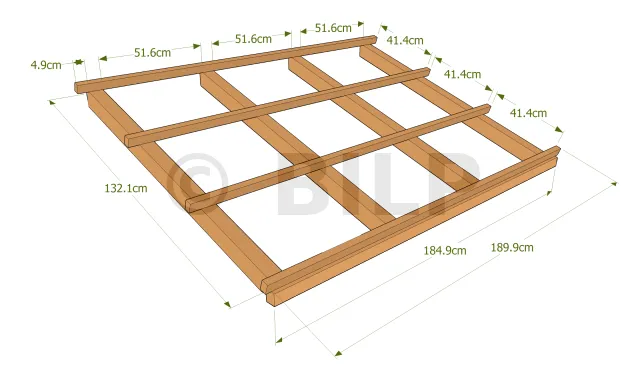

Vue chevron 1

Vue chevron 2

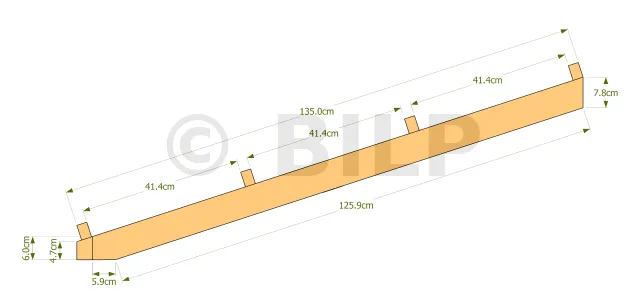

Dimension chevron 1

Dimension chevron 2

Id.	Désignation	Section	Longueur	Qté
Ch1	Chevron	6x4 cm	184.9 cm	1
Ch2	Chevron	7.5x6.3 cm	132.1 cm	4
Ch3	Chevron	4x2.7 cm	189.9 cm	4

Nomenclature de la toiture: planches de rive

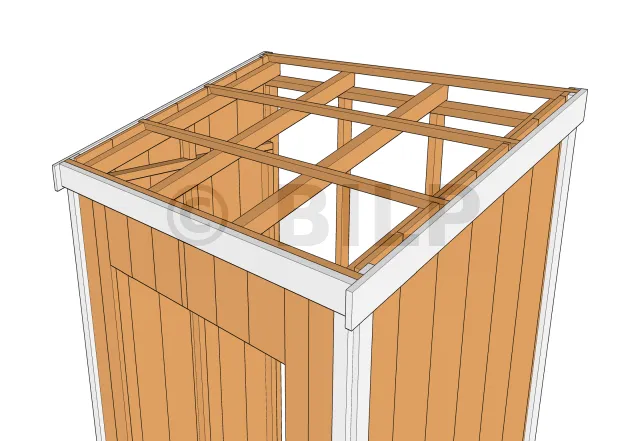

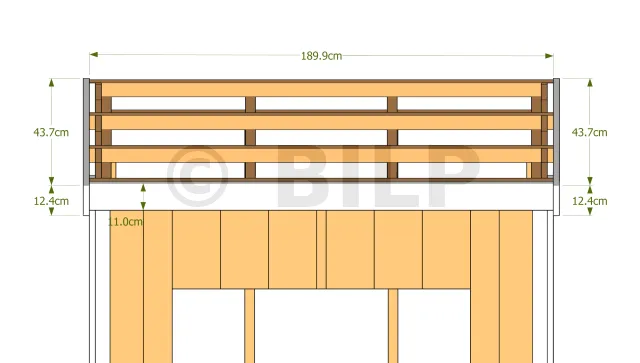

Bande de rive1

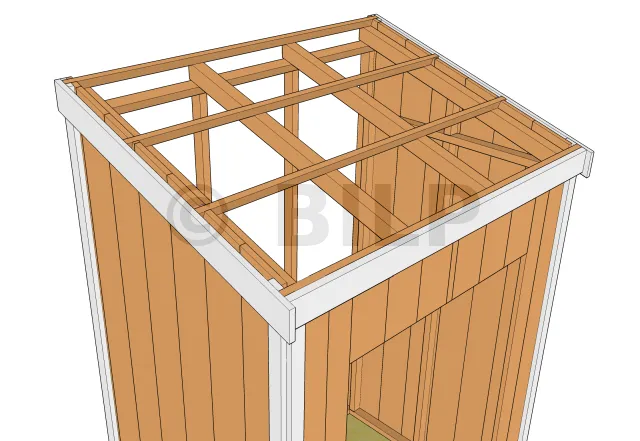

Bande de rive 2

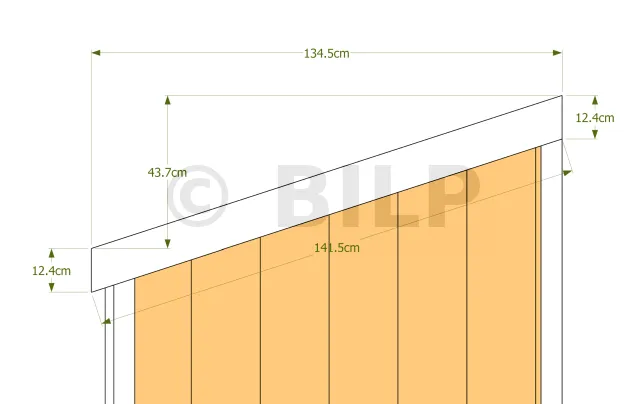

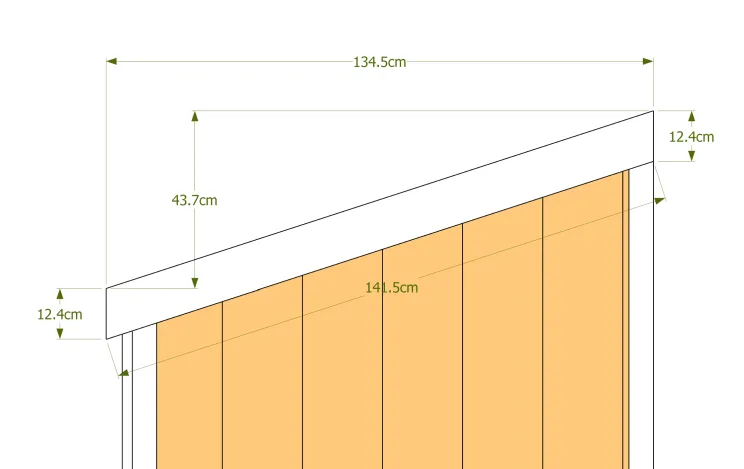

Dimensions bande de rive 1

Dimensions bande de rive 2

Id.	Désignation	Section	Longueur	Qté
PR1	Planche de rive	11.8x2.7 cm	189.9 cm	1
PR2	Planche de rive	11.8x2.7cm	145.8 cm	2

Nomenclature du bardage

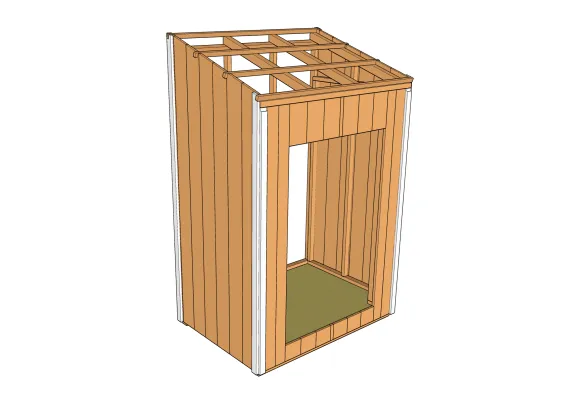

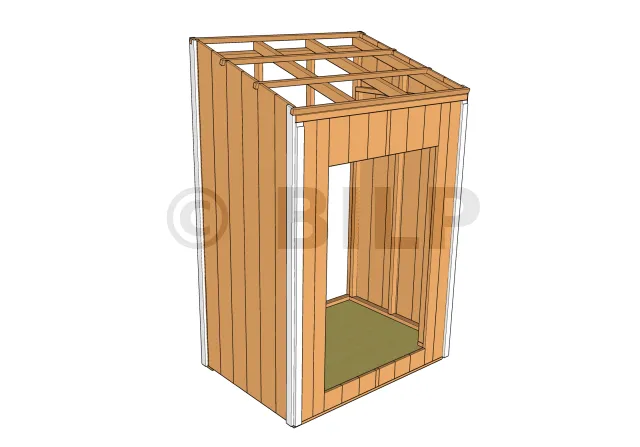

Bardage vue 1

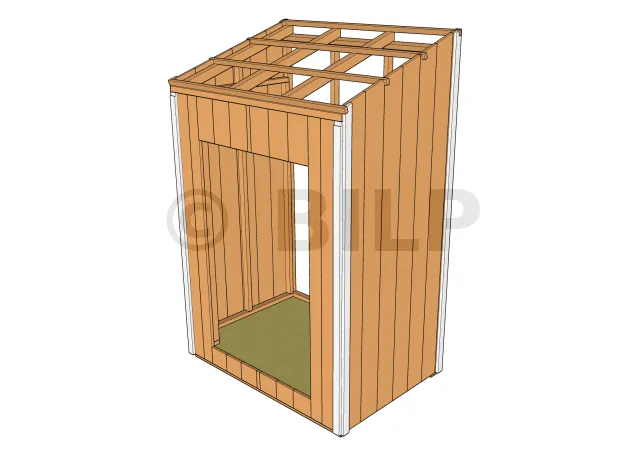

Bardage vue 2

Id.	Désignation	Section	Longueur	Qté
PB1	Planche de bardage	7.5x2.7 cm	287.6 cm	2
PB2	Planche de bardage	20x2.7 cm	285.2 cm	2
PB3	Planche de bardage	20x2.7 cm	278.8 cm	2
PB4	Planche de bardage	20x2.7 cm	272.4 cm	2
PB5	Planche de bardage	20x2.7 cm	266 cm	2
PB6	Planche de bardage	20x2.7 cm	259 cm	2
PB7	Planche de bardage	20x2.7 cm	253.2 cm	2
PB8	Planche de bardage	20x2.7 cm	236.7 cm	2
PB9	Planche de bardage	20x2.7 cm	236.7 cm	2
PB10	Planche de bardage	20x2.7 cm	35.2 cm	6
PB11	Planche de bardage	3.9x2.7 cm	35.2 cm	1
PB12	Planche de bardage	20x2.7 cm	16.5 cm	6
PB13	Planche de bardage	3.9x2.7 cm	16.5 cm	1
B1	Baguette	6x2.7 cm	287.6 cm	2
B2	Baguette	6x2.7 cm	248 cm	2
B3	Baguette	6x2.7 cm	236.7 cm	2

Nomenclature de la couverture en plaque polyester

Id.	Désignation	Dimension	Longueur	Qté
C	Plaque de polyester ECO mirco onde	3x200x75 cm	2.75 m²	1

Nomenclature de la porte

Id.	Désignation	Section	Longueur	Qté
P1	Planche de porte	15.25x2.7 cm	185 cm	8
P2	Baguette pour porte	6x2.7 cm	185 cm	4
P3	Baguette pour porte	6x2.7 cm	49 cm	6

[...]
