Hier ein kostenloser Auszug aus der Bauanleitung :

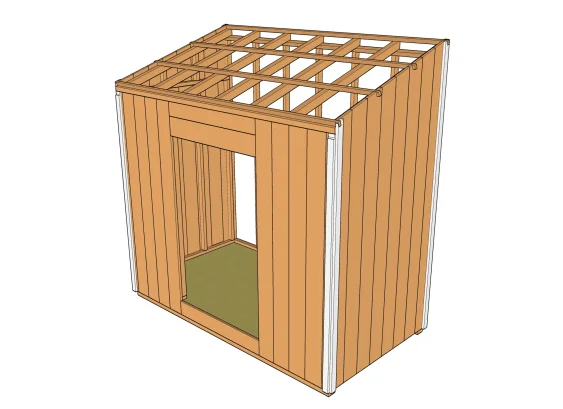

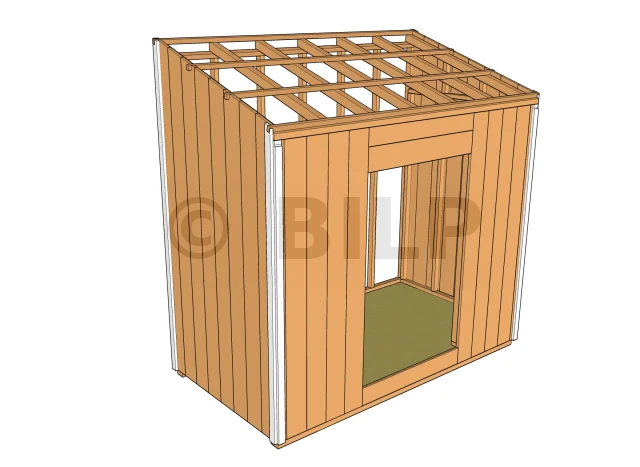

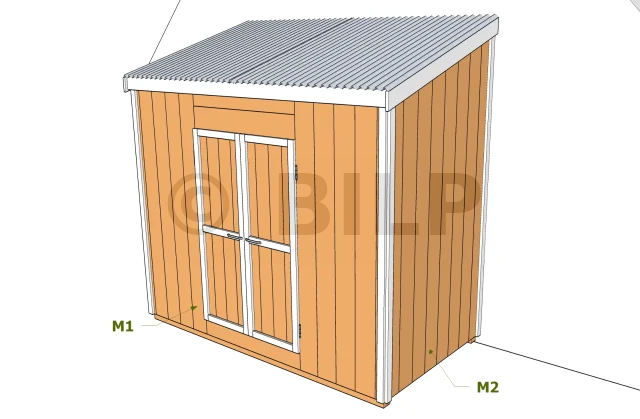

Composition globale de la structure

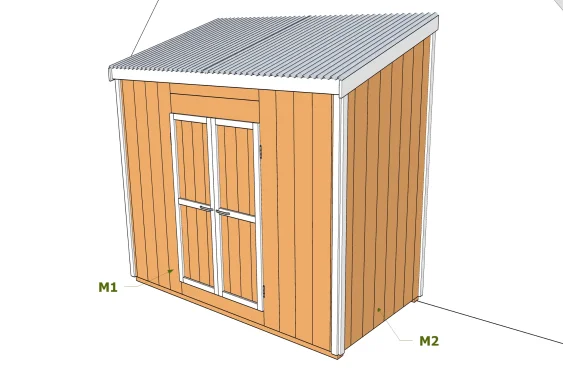

Murs M1 et M2

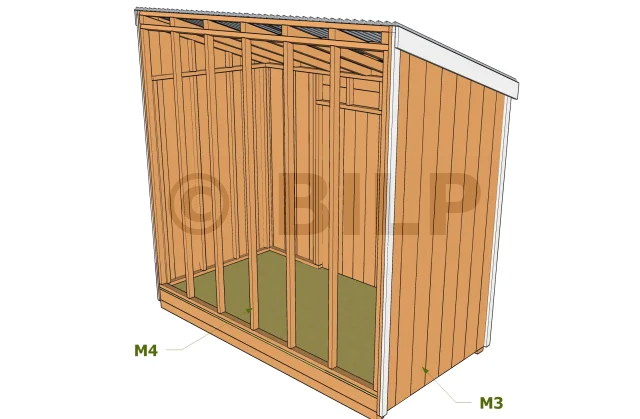

Murs M3 et M4
Nomenclature du mur M1

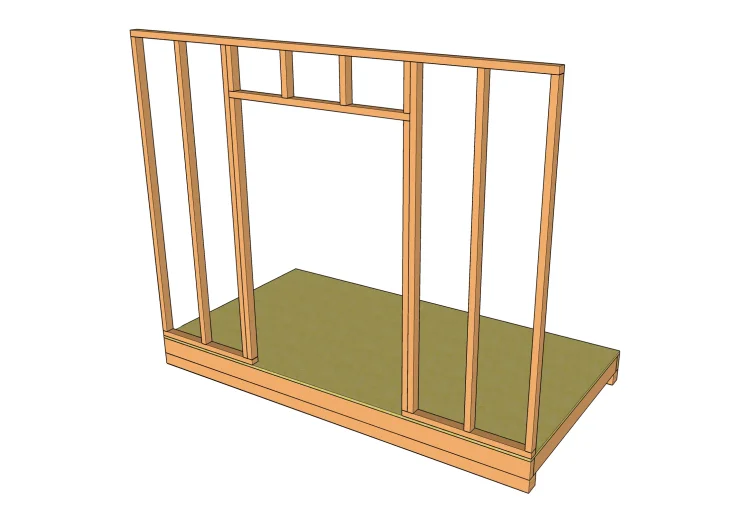

Ossatures Mur 1
Dimensions ossatures M1
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M1a | Lisse basse | 6x4 cm | 86.5 cm | 2 |
| M1b | Lisse haute | 6x4 cm | 295.1 cm | 1 |
| M1c | Montant | 6x4 cm | 212.5 cm | 6 |
| M1d | Montant | 6x4 cm | 181 cm | 2 |
| M1e | Montant | 6x4 cm | 130 cm | 1 |
| M1f | Montant | 6x4 cm | 27.5 cm | 4 |
| - | Bardage | - | - | 4.72 m² |
Nomenclature du mur M2

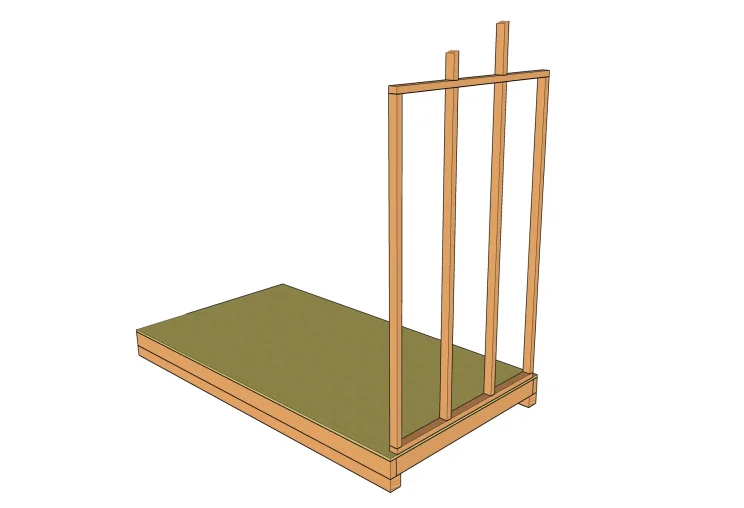

Ossatures Mur 2

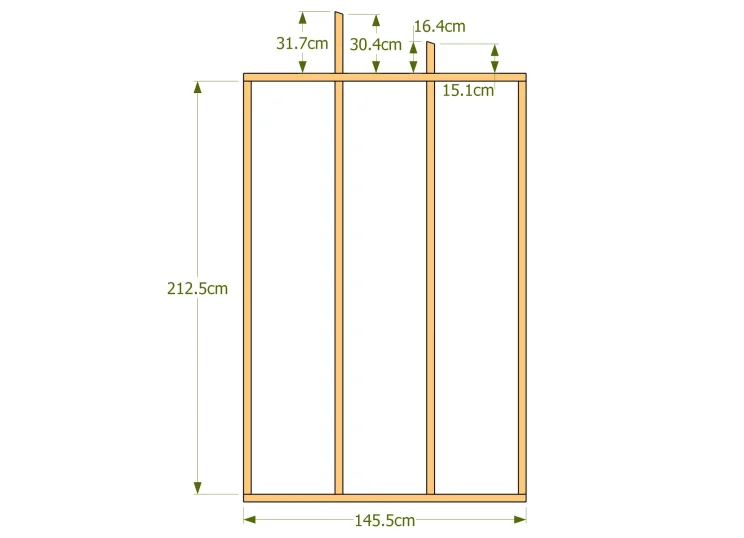

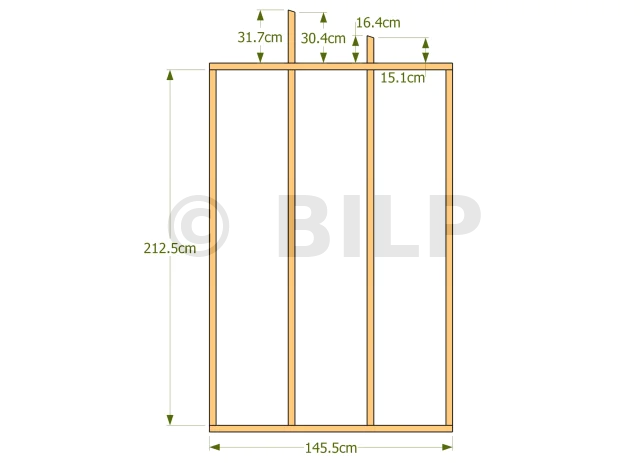

Dimensions ossatures M2
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M2a | Lisses basse et haute | 6x4 cm | 145.5 cm | 2 |
| M2b | Montant | 6x4 cm | 212.5 cm | 4 |
| M2c | Montant | 6x4 cm | 31.7 cm | 1 |
| M2d | Montant | 6x4 cm | 16.4 cm | 1 |
| - | Bardage | - | - | 4.35 m² |
Nomenclature du mur M3

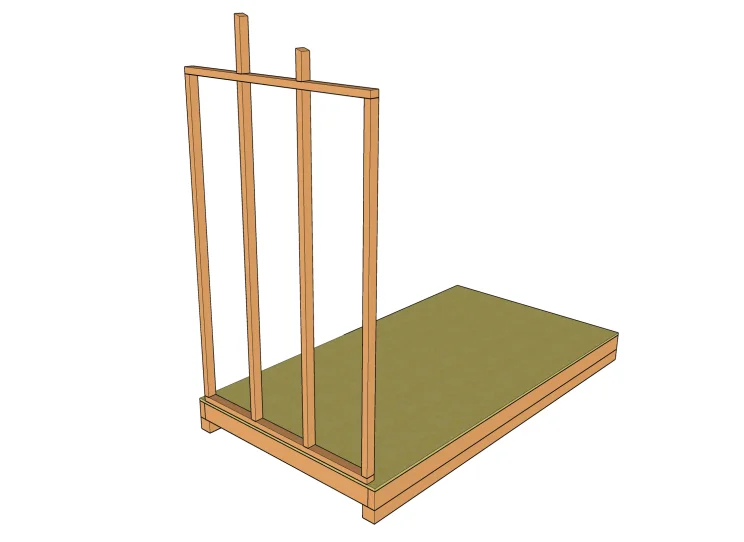

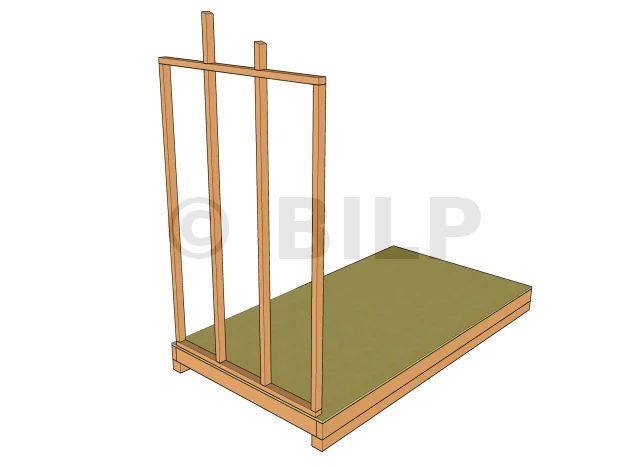

Ossatures Mur 3

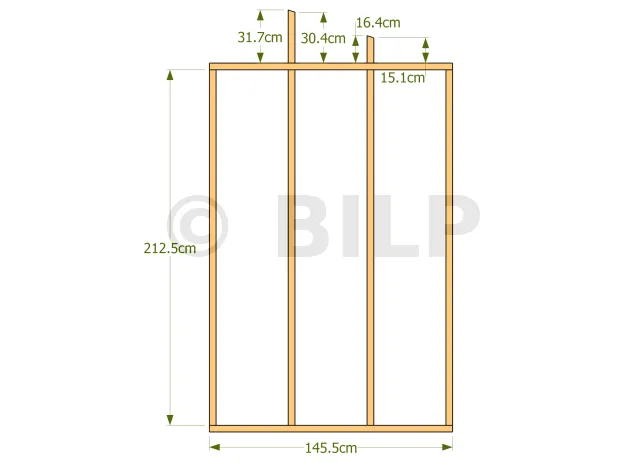

Dimensions ossatures M3
Ce mur est le symétrique du mur M2.
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M3a | Lisses basse et haute | 6x4 cm | 145.5 cm | 2 |
| M3b | Montant | 6x4 cm | 212.5 cm | 4 |
| M3c | Montant | 6x4 cm | 31.7 cm | 1 |
| M3d | Montant | 6x4 cm | 16.4 cm | 1 |
| - | Bardage | - | - | 4.35 m² |
Nomenclature du mur M4

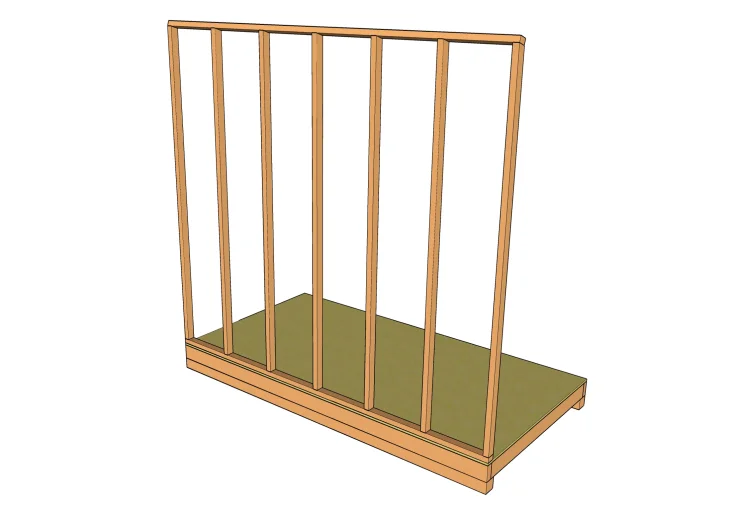

Ossatures Mur 4

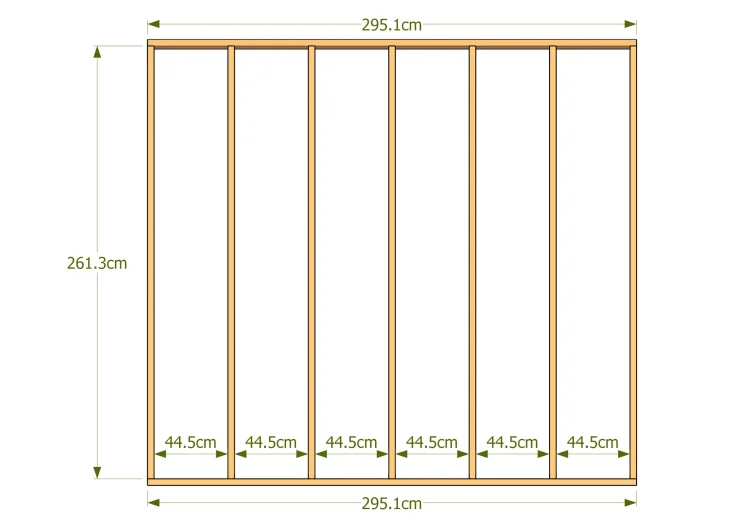

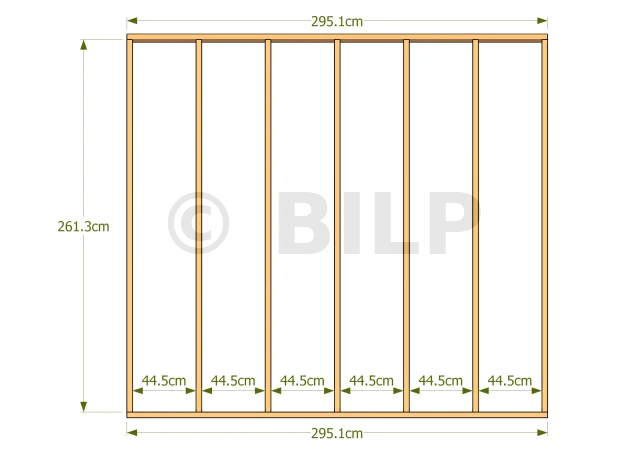

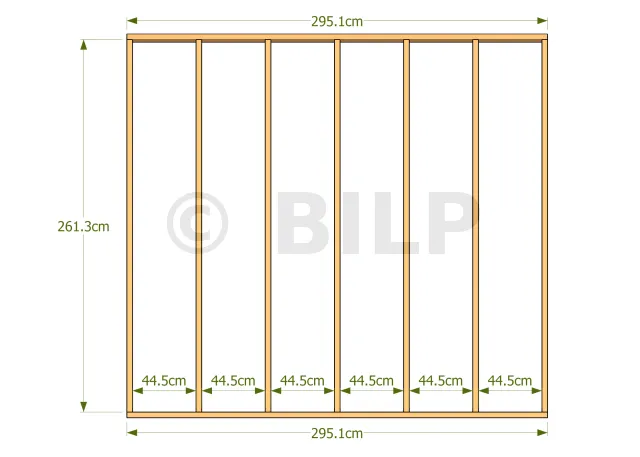

Dimensions ossatures M4
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M4a | Lisses basse et haute | 6x4 cm | 295.1 cm | 2 |
| M4b | Montant | 6x4 cm | 261.3 cm | 7 |

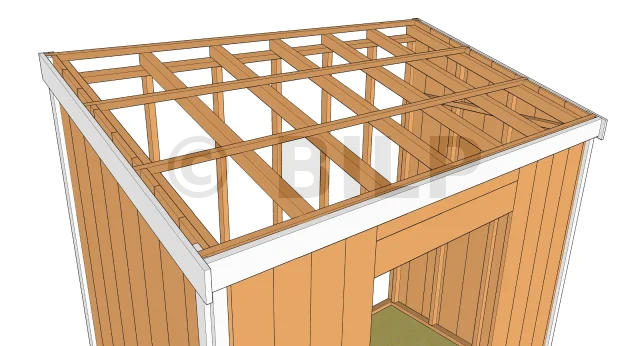

Nomenclature de la toiture: chevrons

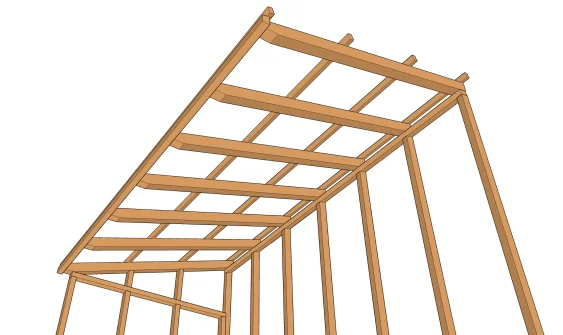

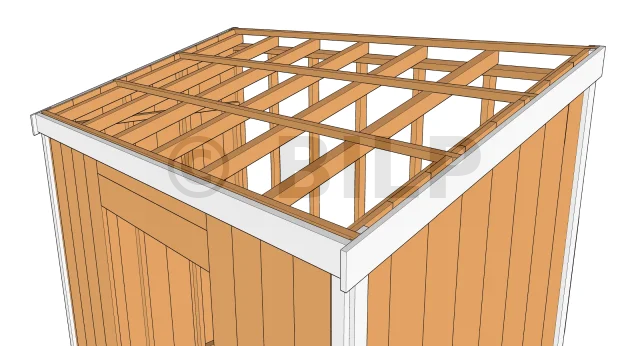

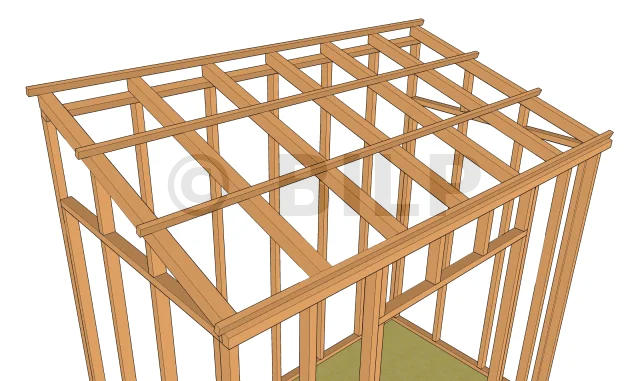

Vue chevron et liteau 1

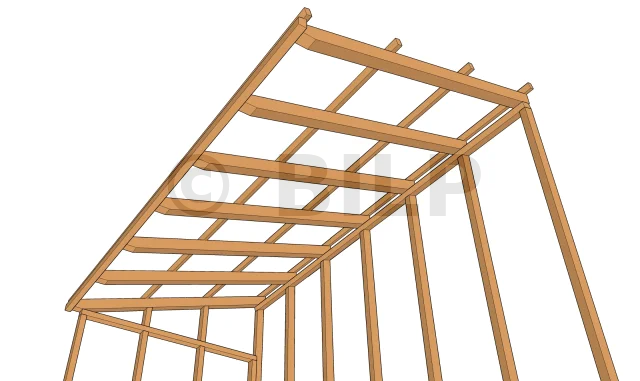

Vue chevron et liteau 2

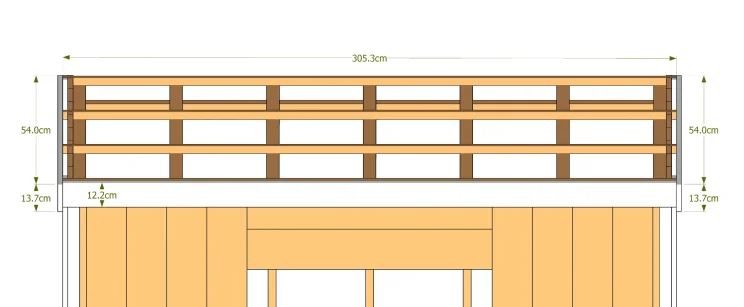

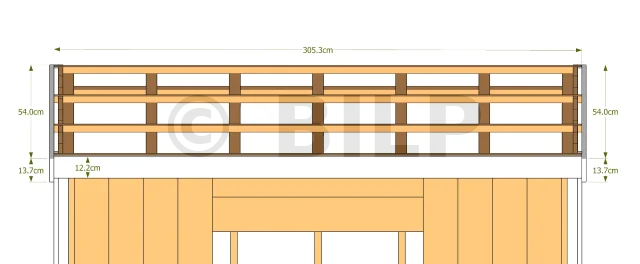

Dimensions chevrons et liteaux 1
Dimensions chevrons et liteaux 2
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| Ch1 | Chevron | 6x4 cm | 300.4 cm | 1 |
| Ch2 | Chevron | 7.5x6.3 cm | 165.5 cm | 7 |
| Ch3 | Liteau | 4x2.7 cm | 305.3 cm | 4 |
Nomenclature de la toiture: planches de rive

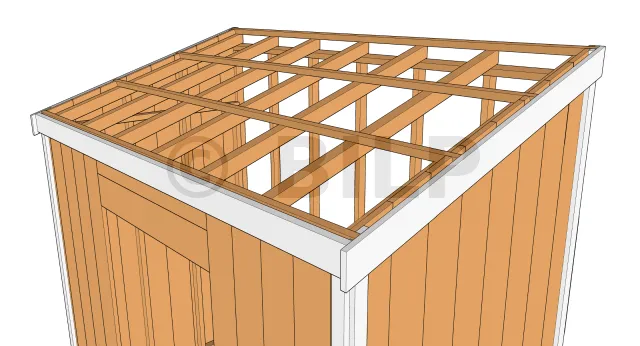

Vue bandes de rive1
Vue bandes de rive 2

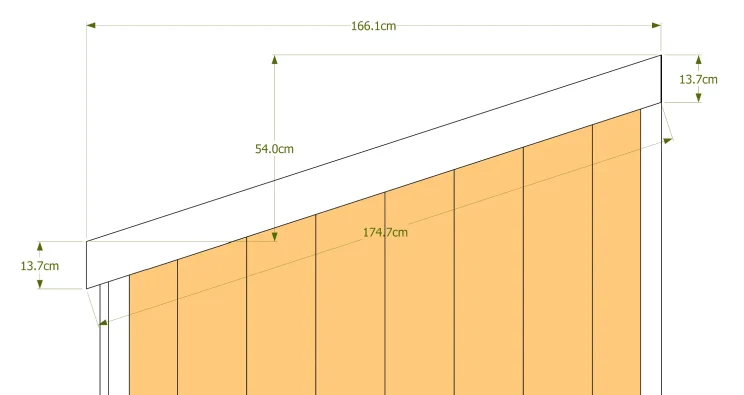

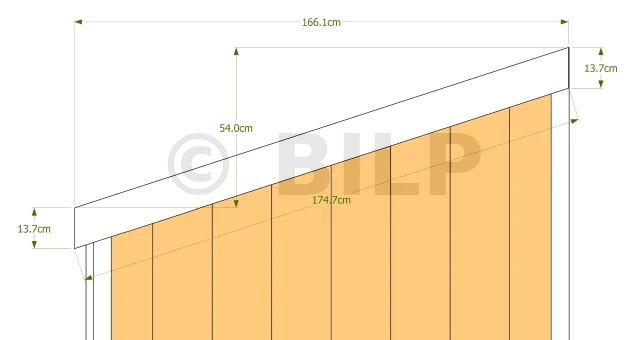

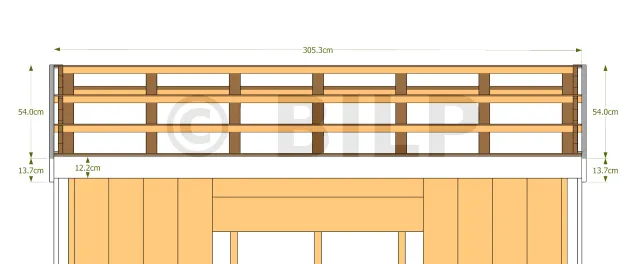

Dimensions bandes de rive 1
Dimensions bandes de rive 2
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| PR1 | Planche de rive | 13x2.7 cm | 305.3 cm | 1 |
| PR2 | Planche de rive | 13x2.7cm | 179.4 cm | 2 |
Nomenclature du bardage

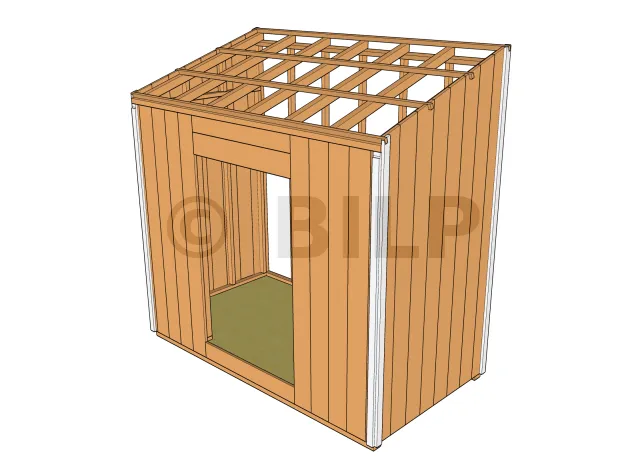

Bardage vue 1

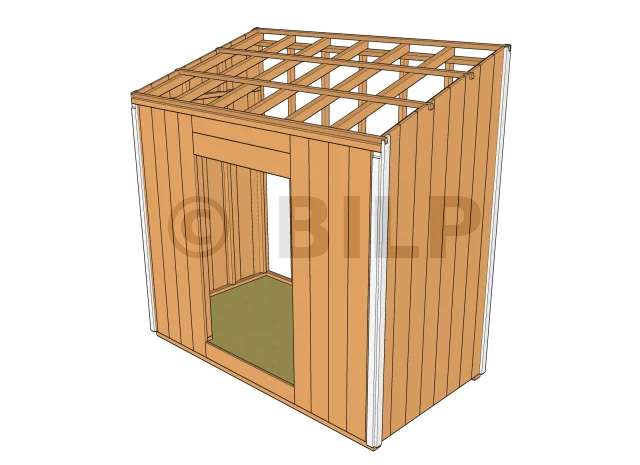

Bardage vue 2
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| PB1 | Planche de bardage | 20x2.7 cm | 298 cm | 2 |
| PB2 | Planche de bardage | 20x2.7 cm | 291.5 cm | 2 |
| PB3 | Planche de bardage | 20x2.7 cm | 285 cm | 2 |
| PB4 | Planche de bardage | 20x2.7 cm | 278.5 cm | 2 |
| PB5 | Planche de bardage | 20x2.7 cm | 272 cm | 2 |
| PB6 | Planche de bardage | 20x2.7 cm | 265.5 cm | 2 |
| PB7 | Planche de bardage | 20x2.7 cm | 259 cm | 2 |
| PB8 | Planche de bardage | 20x2.7 cm | 252.5 cm | 2 |
| PB9 | Planche de bardage | 6.6x2.7 cm | 236.7 cm | 2 |
| PB10 | Planche de bardage | 20x2.7 cm | 236.7 cm | 8 |
| PB11 | Planche de bardage | 16.5x2.7 cm | 122 cm | 1 |
| PB12 | Planche de bardage | 20x2.7 cm | 122 cm | 1 |
| PB13 | Planche de bardage | 15.2x2.7 cm | 122 cm | 1 |
| B1 | Baguette | 6x2.7 cm | 298 cm | 2 |
| B2 | Baguette | 6x2.7 cm | 248 cm | 2 |
| B3 | Baguette | 6x2.7 cm | 236.7 cm | 2 |

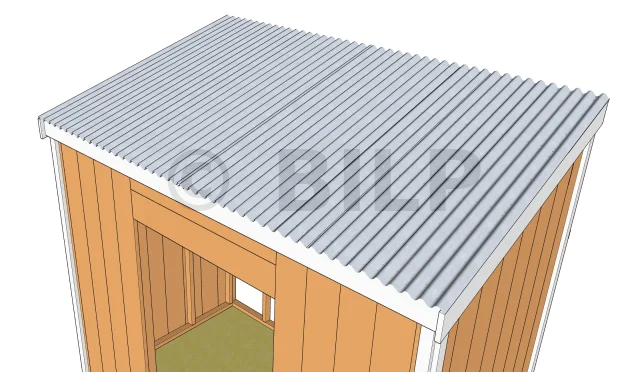

Nomenclature de la couverture en plaque polyester

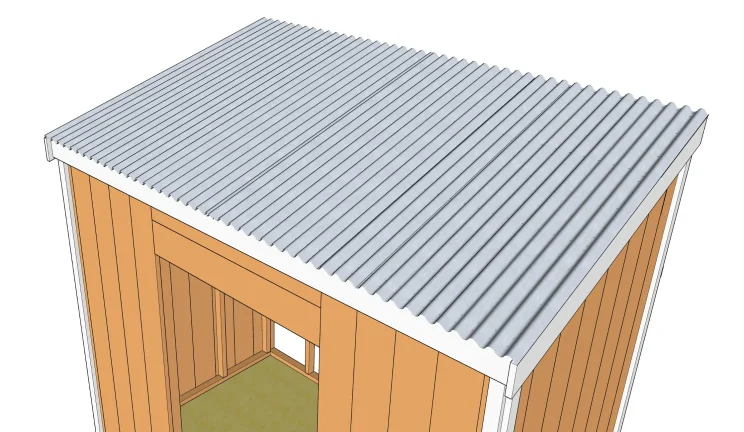

Revêtement en plaque polyester
| Id. | Désignation | Dimension | Surface toiture | Qté |
|---|---|---|---|---|
| C | Plaque de polyester ECO mirco onde | 200x92 cm | 5.46 m² | 4 |
Nomenclature de la porte

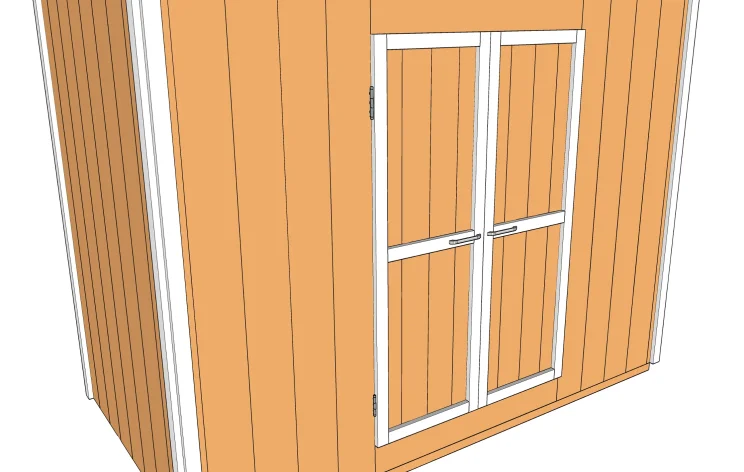

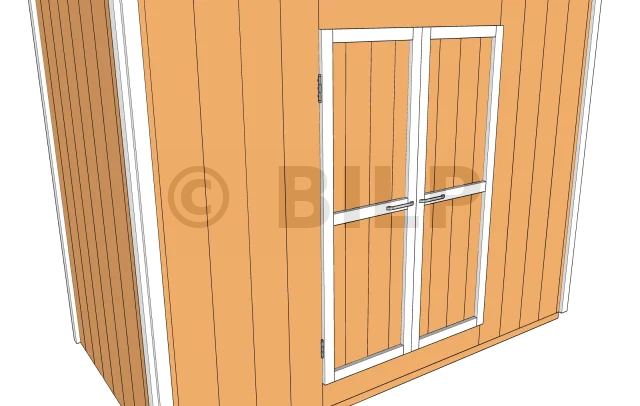

Vue porte
Dimensions porte
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| P1 | Planche de porte | 15.25x2.7 cm | 185 cm | 8 |
| P2 | Baguette pour porte | 6x2.7 cm | 185 cm | 4 |
| P3 | Baguette pour porte | 6x2.7 cm | 49 cm | 6 |
[...]
