Hier ein kostenloser Auszug aus der Bauanleitung :

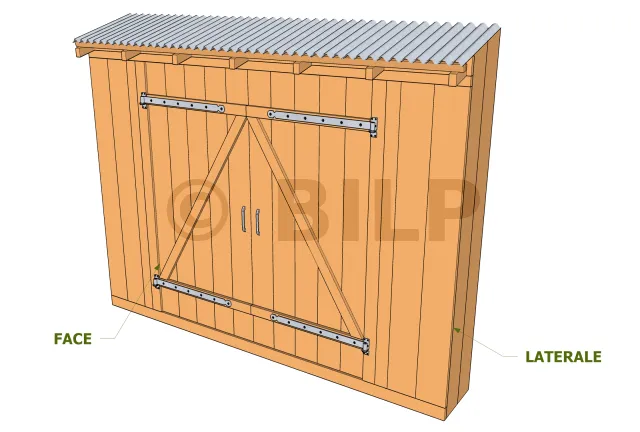

Composition globale de la structure

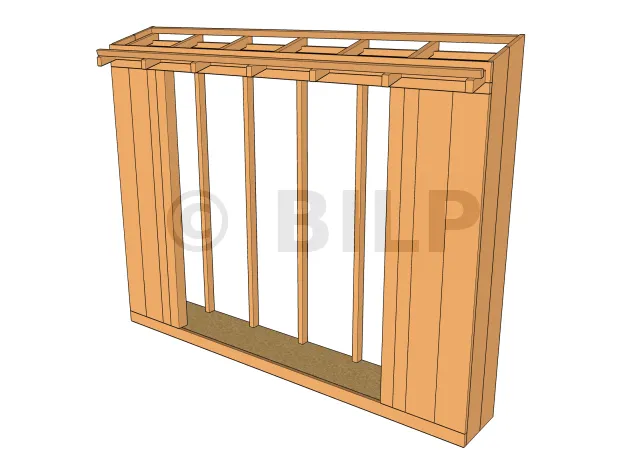

Murs FACE et LATERAL

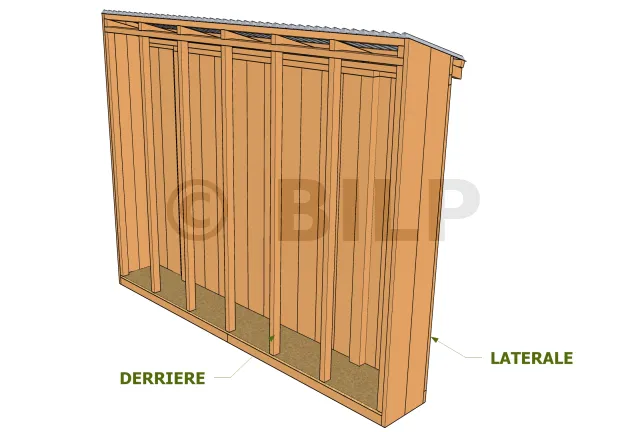

Murs LATERAL et DERRIERE
Nomenclature du mur de FACE

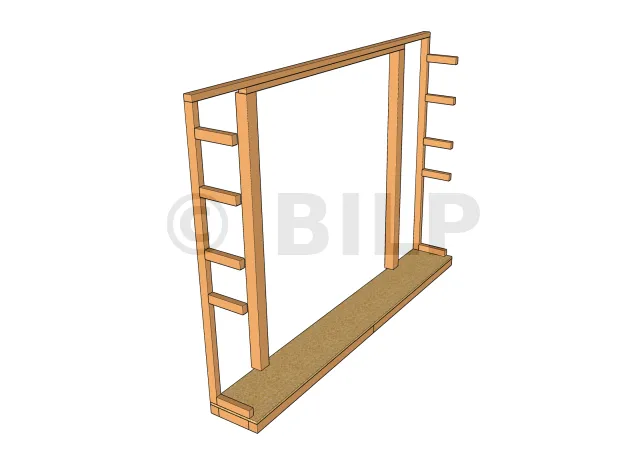

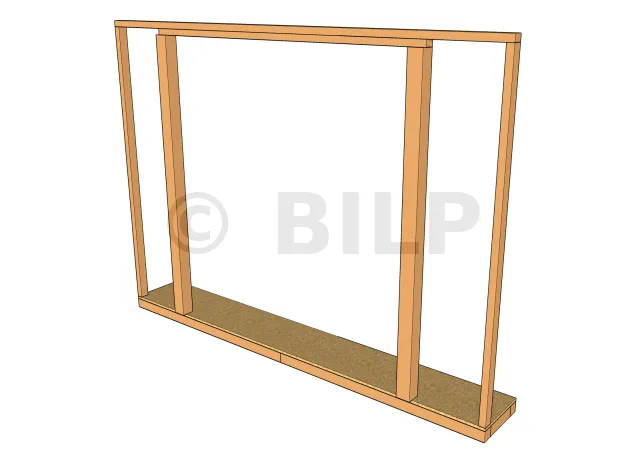

Ossatures mur de FACE

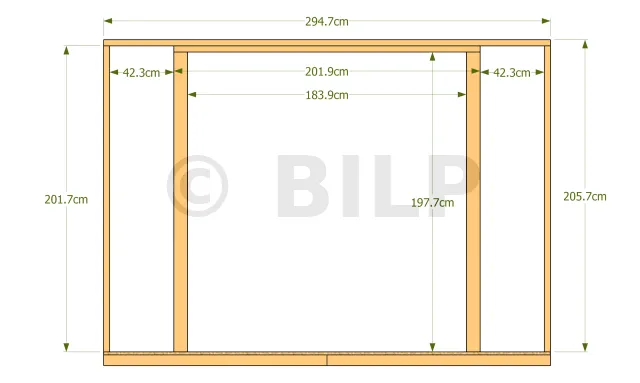

Dimensions ossatures mur FACE
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M1a | Lisse haute | 6x4 cm | 294.7 cm | 1 |
| M1b | Cadre porte haute | 6x4 cm | 201.9 cm | 1 |
| M1c | Cadre porte latéral | 9x9 cm | 197.7 cm | 2 |
| M1d | Montant | 6x4 cm | 201.7 cm | 2 |
| - | Bardage | - | - | 0.75 m² |
Nomenclature des murs LATÉRAUX
Ossatures murs LATERAUX

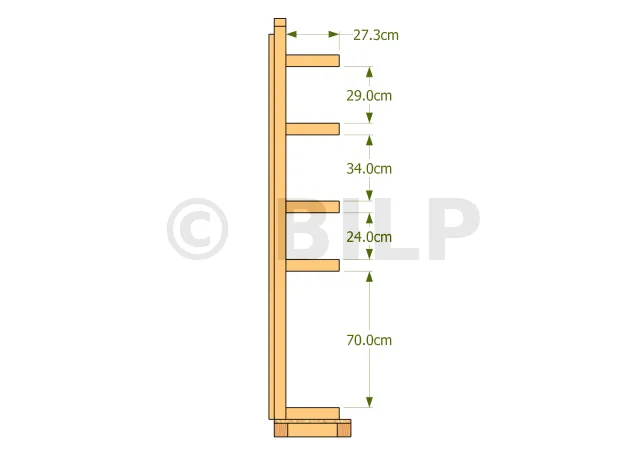

Dimensions ossatures murs LATERAUX
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M2a | Montant | 6x4 cm | 27.3 cm | 10 |
| - | Bardage | - | - | 2 x 0.92 m² |
Nomenclature du mur DERRIÈRE

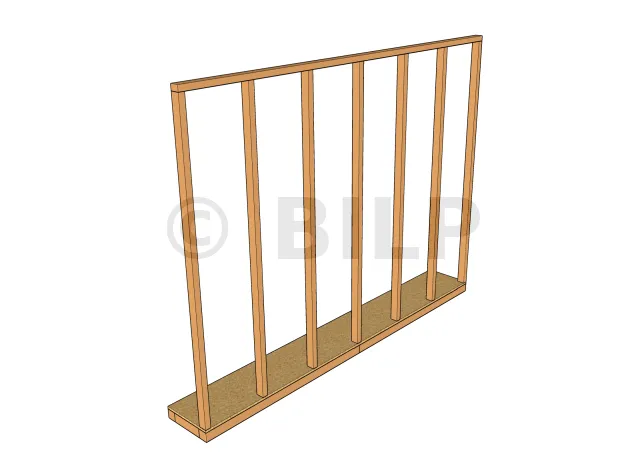

Ossatures mur de DERRIERE
Dimensions ossatures mur DERRIERE
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M4a | Lisses haute | 6x4 cm | 294.7 cm | 1 |
| M4b | Montant | 6x4 cm | 211.5 cm | 7 |
Nomenclature de la toiture: chevrons et liteaux

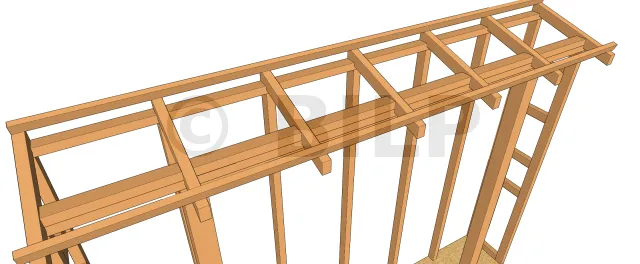

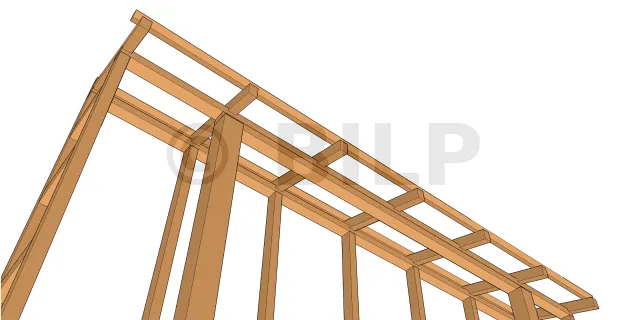

Vue chevron 1

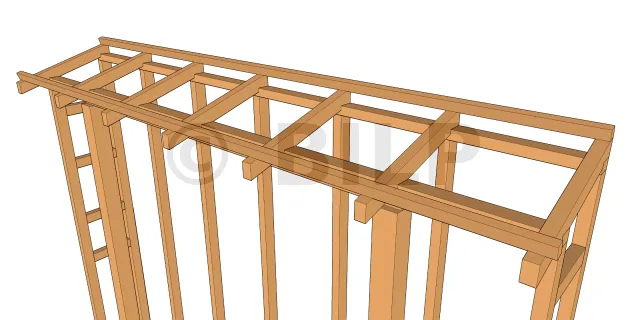

Vue chevron 2

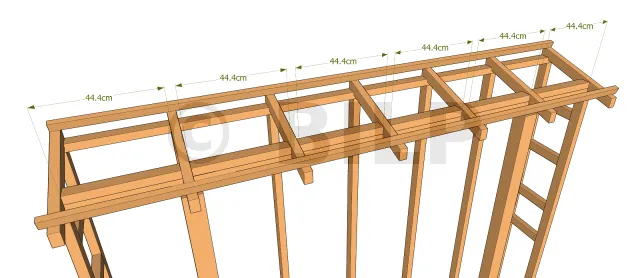

Dimensions chevrons 1
Dimensions chevron 2
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| Ch1 | Chevron | 6x4 cm | 60.3 cm | 7 |
| Ch2 | Liteau | 4x2.7 cm | 294.7 cm | 1 |
| Ch3 | Liteau | 4x2.7 cm | 300 cm | 1 |
Nomenclature de la toiture: closoirs

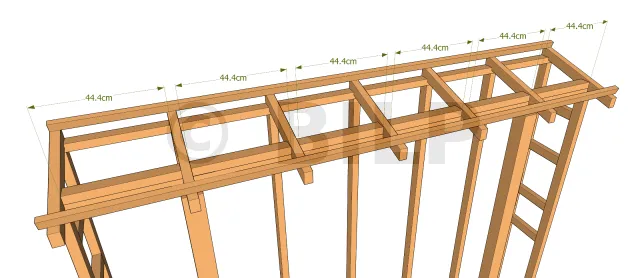

Vue closoirs
Dimensions closoirs
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| CL1 | Closoir | 6x4 cm | 44.4 cm | 6 |
Nomenclature du bardage

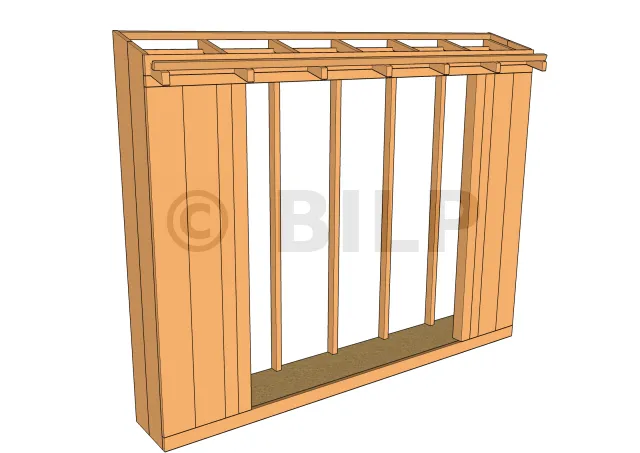

Bardage vue 1
Bardage vue 2
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| PB1 | Planche de bardage | 20x2.7 cm | 234.8 cm | 2 |
| PB2 | Planche de bardage | 20x2.7 cm | 229 cm | 2 |
| PB3 | Planche de bardage | 20x2.7 cm | 197.7 cm | 4 |
| PB4 | Planche de bardage | 9.1x2.7 cm | 197.7 cm | 2 |
| PB5 | Planche de bardage | 9x2.7 cm | 300 cm | 1 |
| PB6 | Planche de bardage | 5.6x2.7 cm | 300 cm | 1 |
| PB7 | Planche de bardage | 10.2x2.7 cm | 300 cm | 1 |
Nomenclature de la couverture en plaque polyester
Revêtement en plaque polyester
| Id. | Désignation | Dimension | Longueur | Qté |
|---|---|---|---|---|
| C | Plaque de polyester ECO mirco onde | 2 (200x90 cm) | 2.16 m² | 2 |
Nomenclature de la porte
Vue porte
Dimensions porte
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| P1 | Planche de porte | 18.39x2.7 cm | 197.7 cm | 10 |
| P2 | Baguette pour porte | 7x2.7 cm | 91 cm | 4 |
| P3 | Baguette pour porte | 7x2.7 cm | 164.4 cm | 2 |
[...]
