Eléments constitutifs Nomenclature des matériaux

Bruno

A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Hier ein kostenloser Auszug aus der Bauanleitung :

Composition globale de la structure

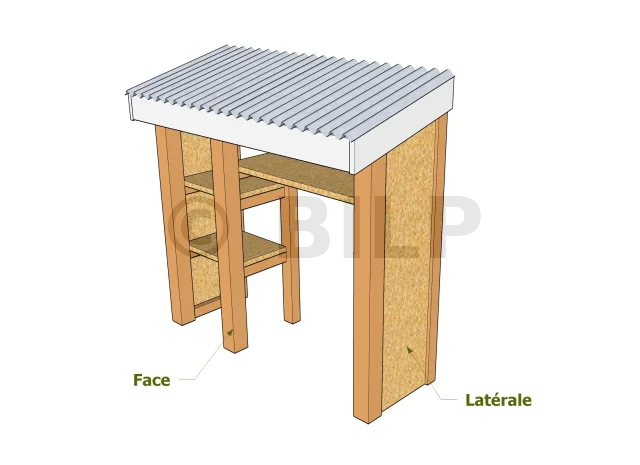

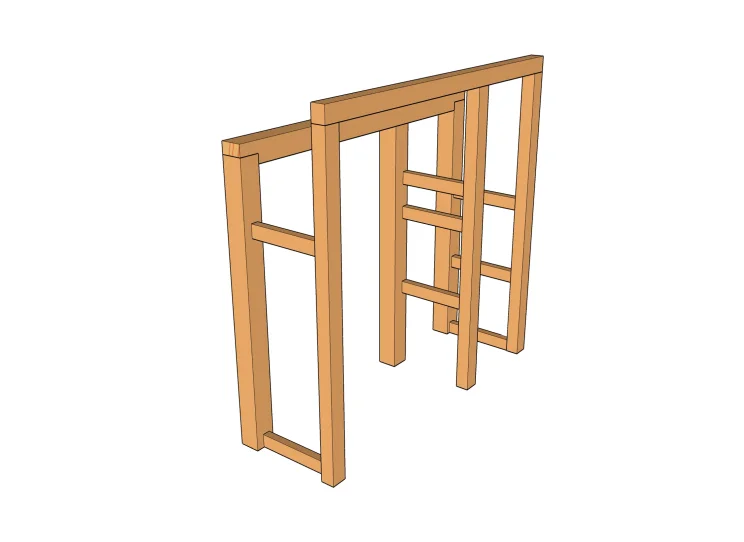

Eléments FACE et LATERAL

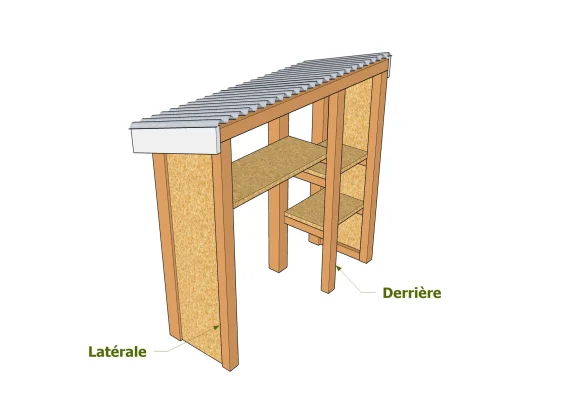

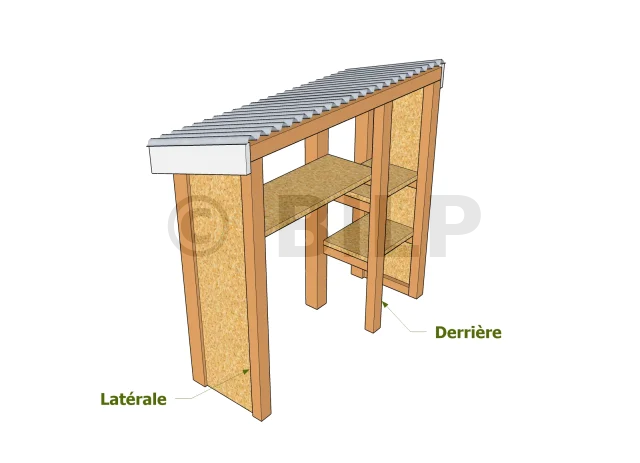

Eléments LATERAL et DERRIERE

Nomenclature du mur de FACE

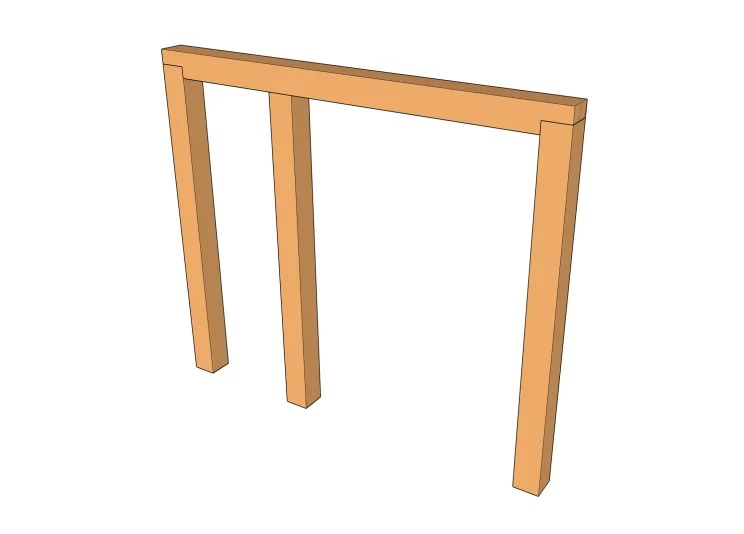

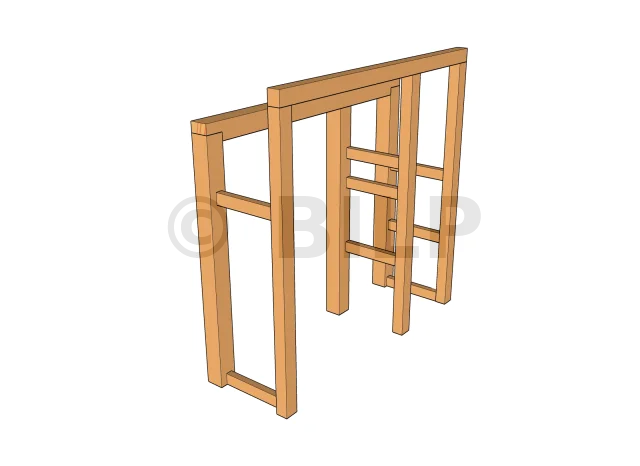

Ossatures de FACE

Dimensions ossatures de FACE
Id. Désignation Section Longueur Qté
M1a Montant 9x9 cm 123.1 cm 2
M1b Montant 9x9 cm 119.1 cm 1
M1c Lisse haute 9x9 cm 150 cm 1

Nomenclature des murs LATÉRAUX

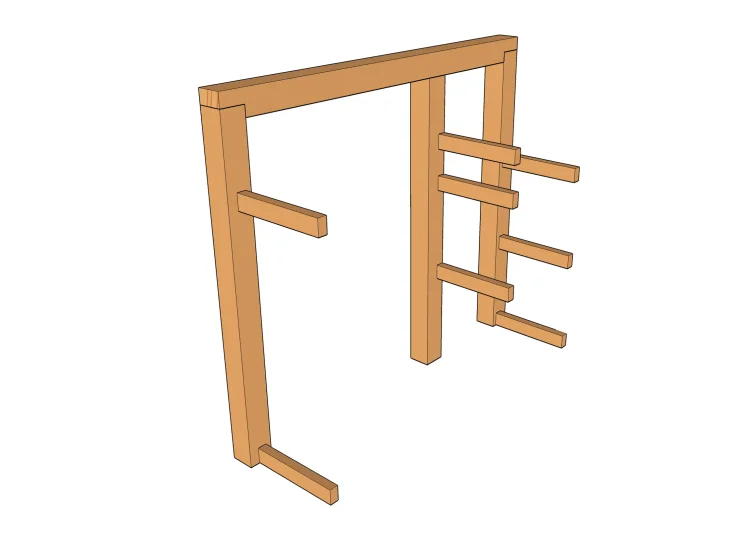

Ossatures LATERALES

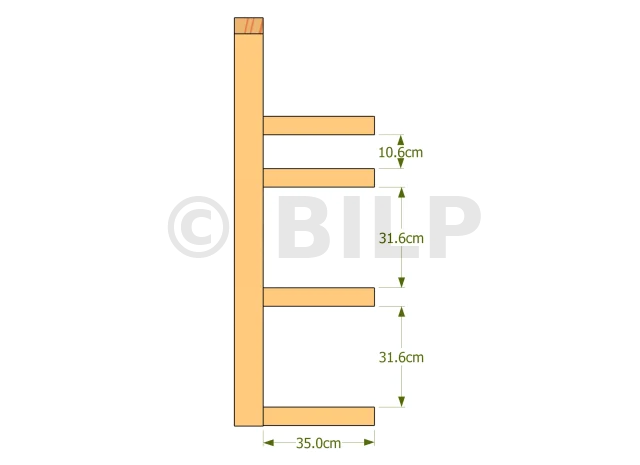

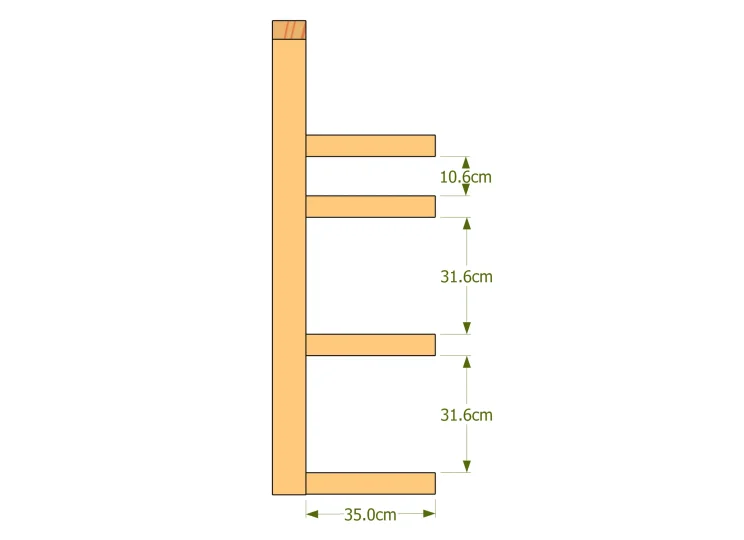

Dimensions ossatures LATERALES
Id. Désignation Section Longueur Qté
M2a Montant 5.8x3.3 cm 35 cm 8

Nomenclature du mur DERRIÈRE

Ossatures de DERRIERE

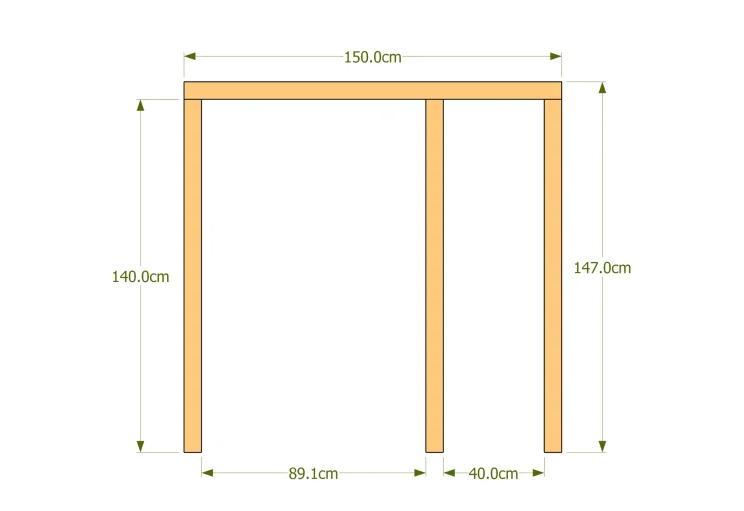

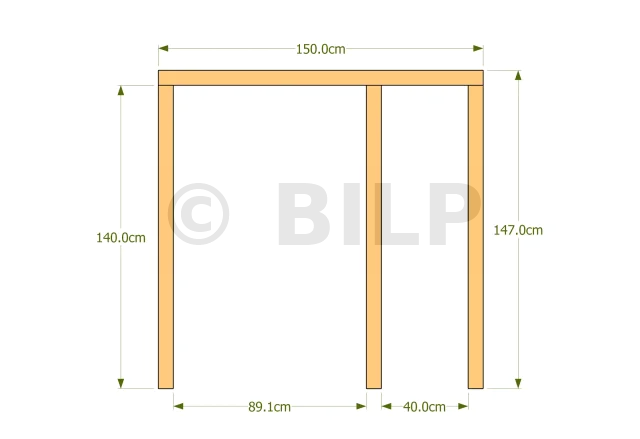

Dimensions ossatures de DERRIERE
Id. Désignation Section Longueur Qté
M4a Montant 7x6 cm 140 cm 3
M4b Lisse haute 7x6 cm 150 cm 1

Nomenclature de la toiture: chevrons

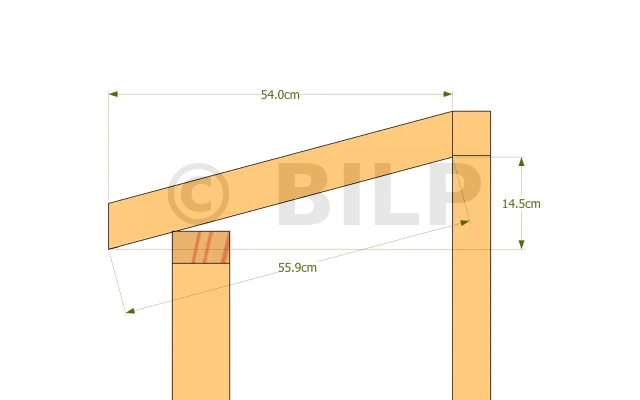

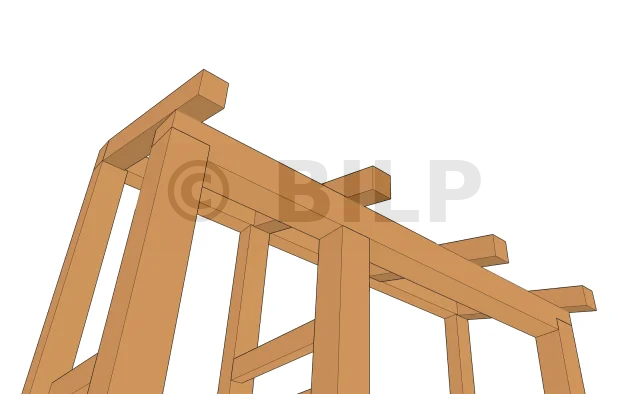

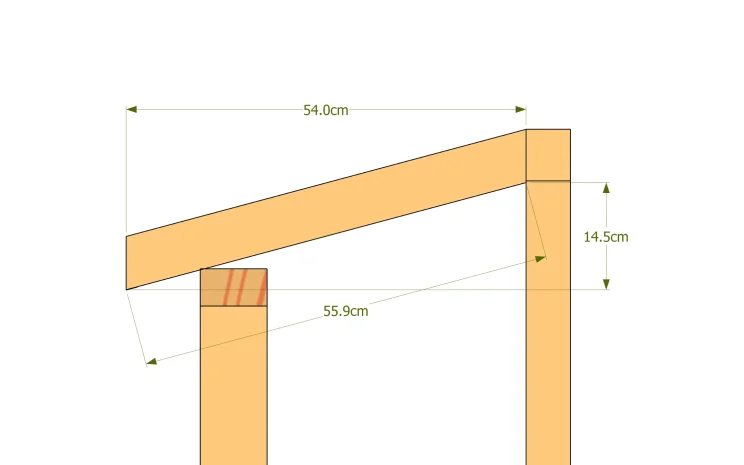

Vue chevron 1

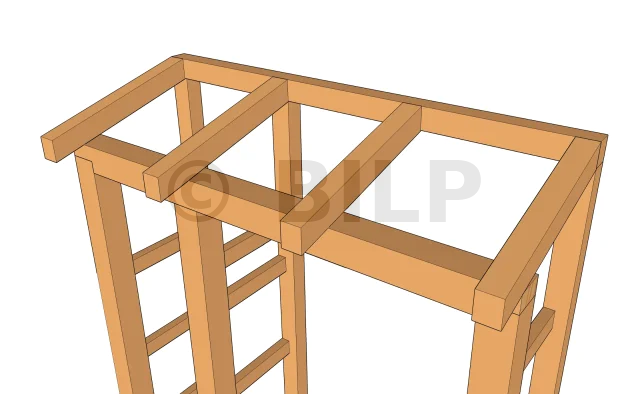

Vue chevron 2

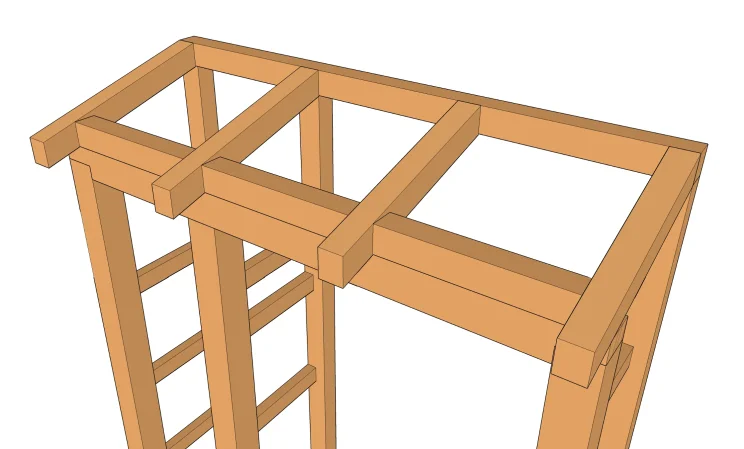

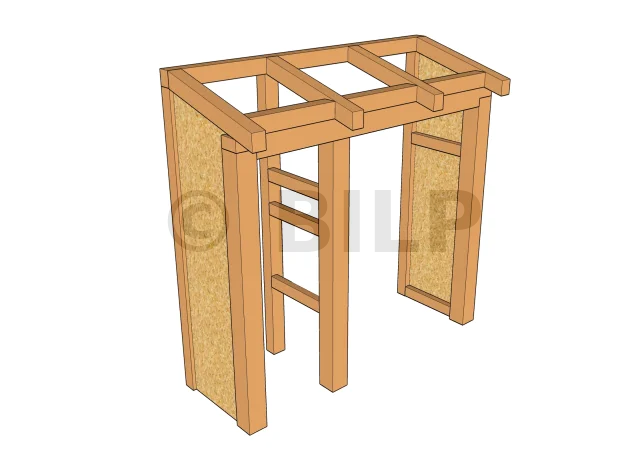

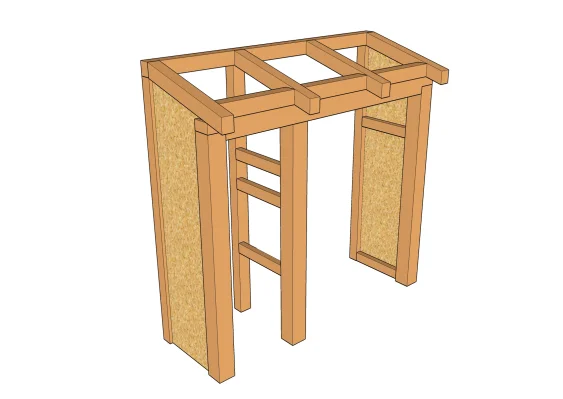

Répartition des chevrons
Dimensions chevrons
Id. Désignation Section Longueur Qté
Ch1 Chevron 7x6 cm 58.2 cm 4

Nomenclature de la toiture: closoirs

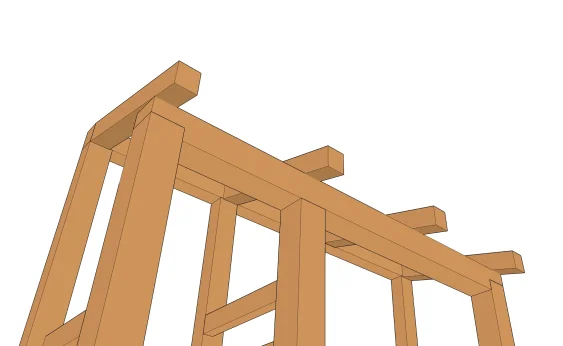

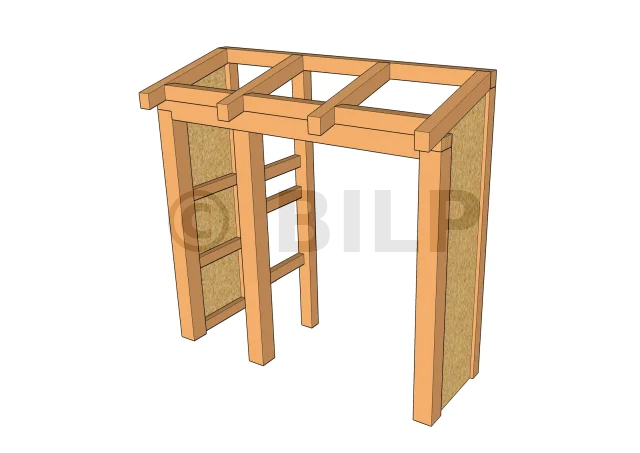

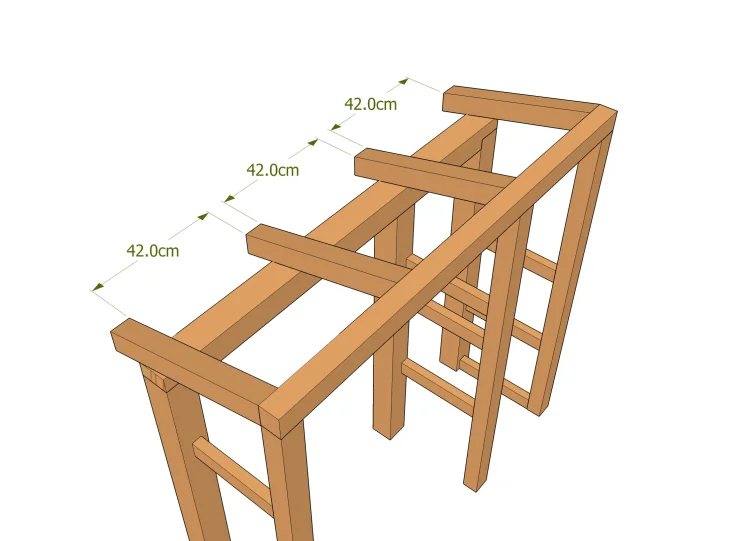

Vue closoirs
Dimensions closoirs
Id. Désignation Section Longueur Qté
CL1 Closoir 7x6 cm 42 cm 3

Nomenclature du bardage

Bardage vue 1
Bardage vue 2
Dimensions bardages
Id. Désignation Epaisseur Surface Qté
B1 OSB type extérieur milieu humide 18 mm 0.48 m² 2

Nomenclature des plateaux

Plateau en OSB pour extérieur

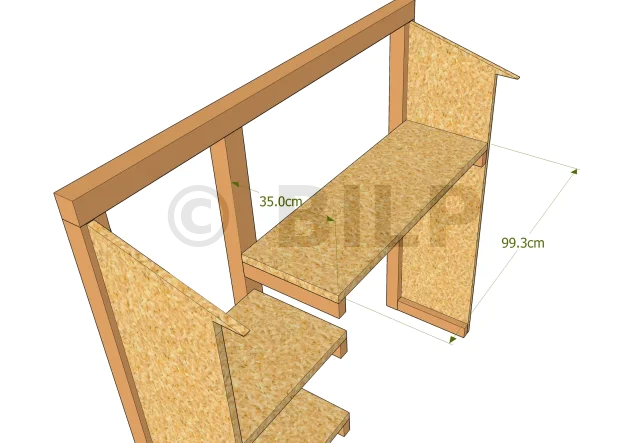

Dimensions plateaux 1

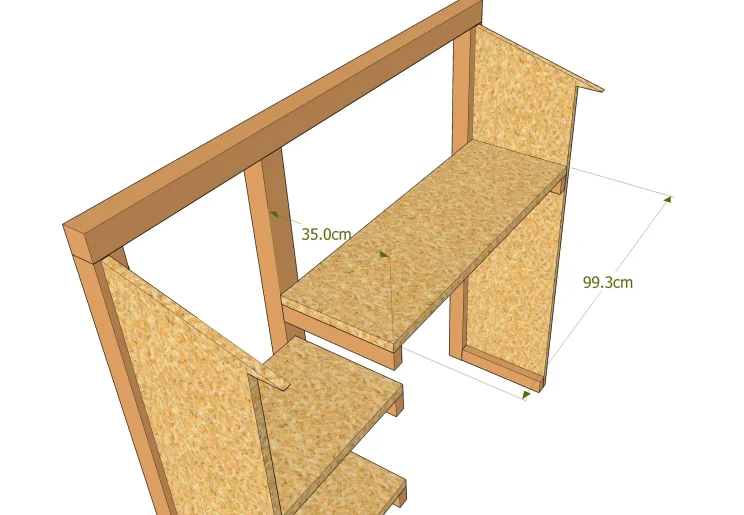

Dimensions plateau 2
Id. Désignation Section Longueur Qté
P1 OSB type extérieur milieu humide 18 mm 0.16 m² 2
P2 OSB type extérieur milieu humide 18 mm 0.35 m² 1

Nomenclature des bandes de rive

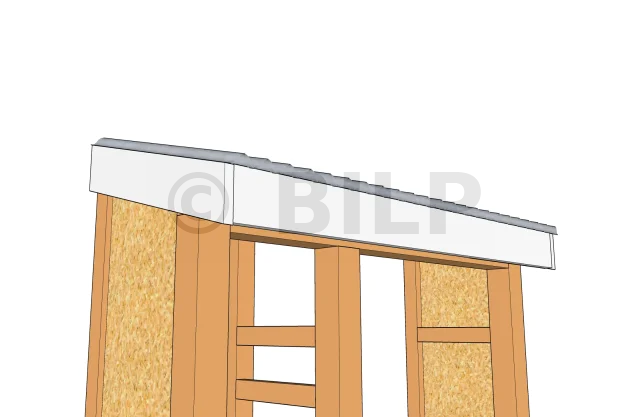

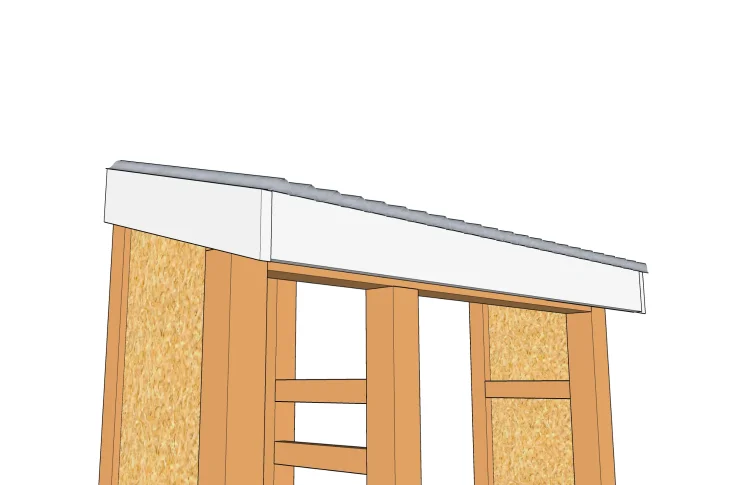

Vue bandes de rive

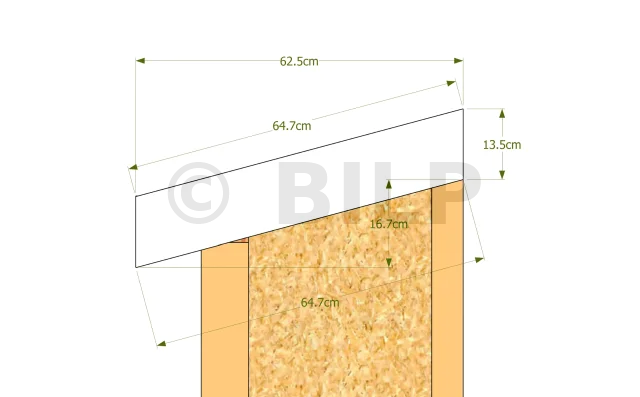

Dimensions acrotères (vue 1)

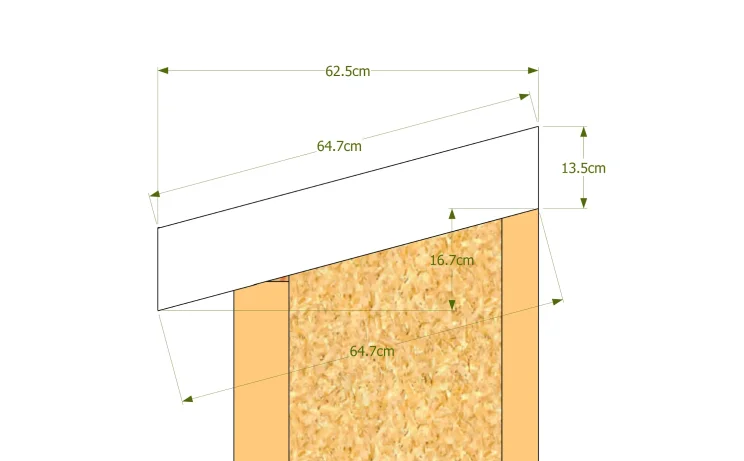

Dimensions bandes de rive 2
Id. Désignation Section Longueur Qté
BR1 Bande de rive 13x2.7 cm 150 cm 1
BR2 Bande de rive 13x2.7 cm 69.4 cm 2

Nomenclature de la couverture en plaque polyester

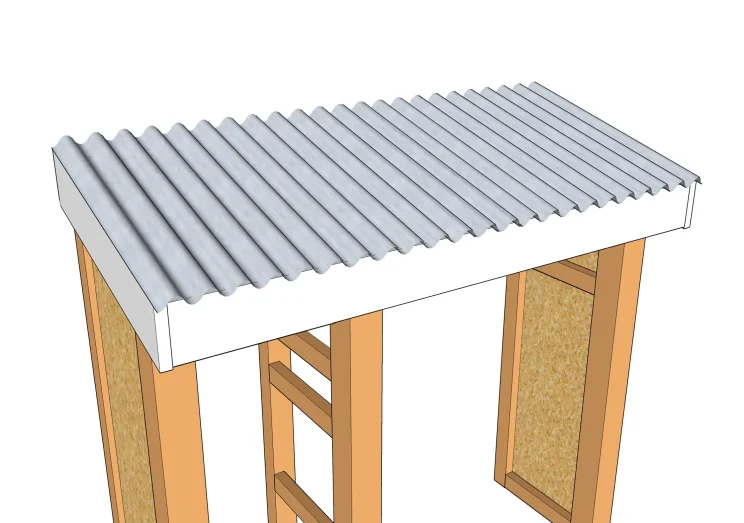

Revêtement en plaque polyester
Id. Désignation Dimension Longueur Qté
C Plaque de polyester ECO mirco onde 1 (200x92 cm) 1.21 m² 1


[...]
