Hier ein kostenloser Auszug aus der Bauanleitung :

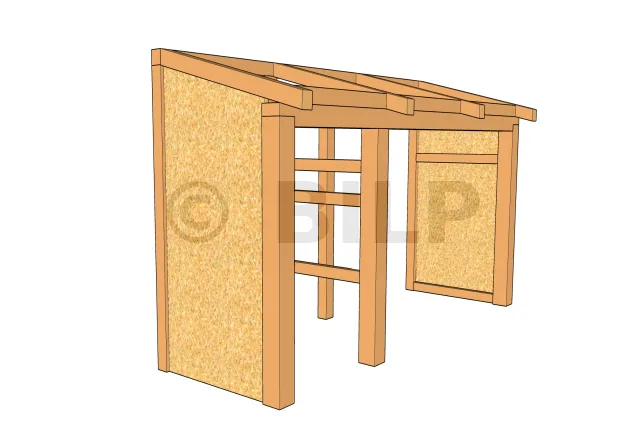

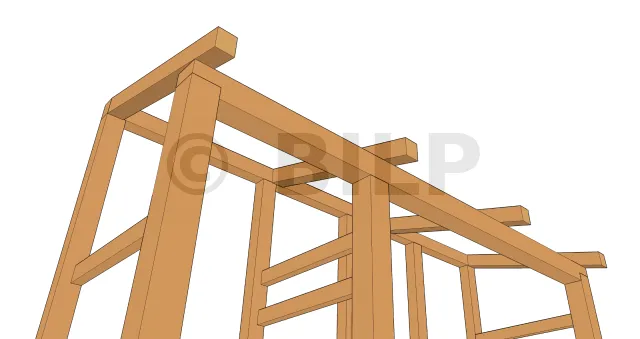

Composition globale de la structure

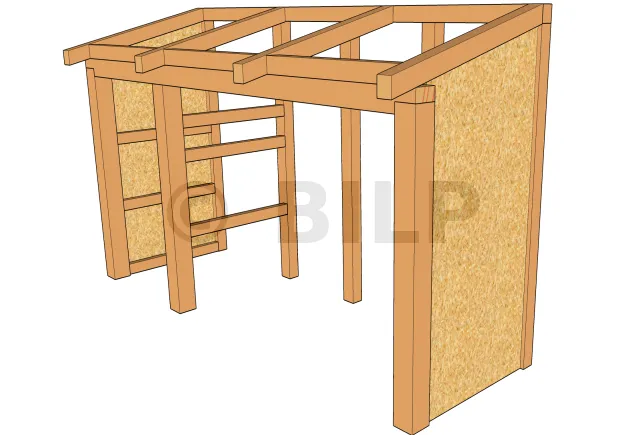

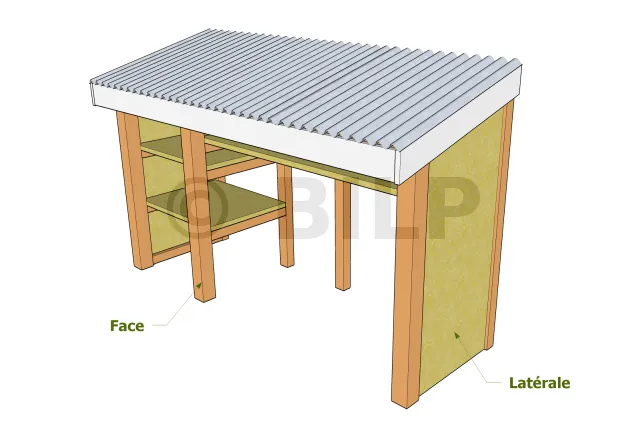

Murs FACE et LATERAL

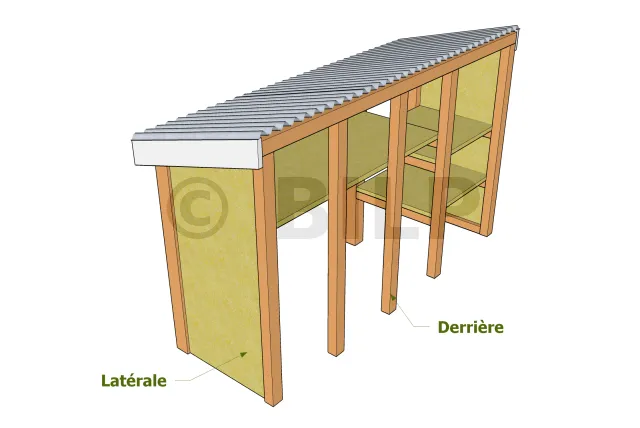

Murs LATERAL et DERRIERE
Nomenclature du mur de FACE

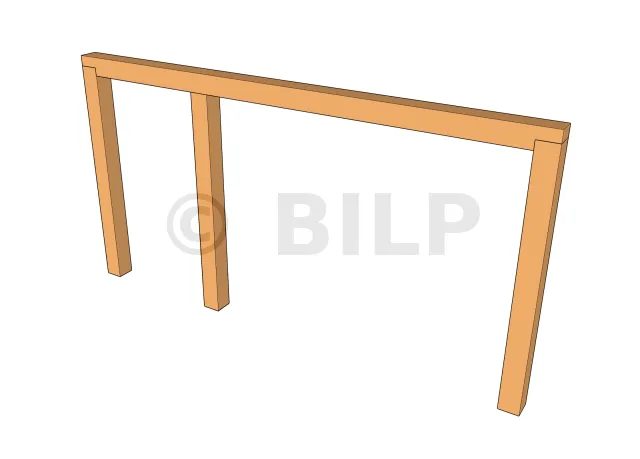

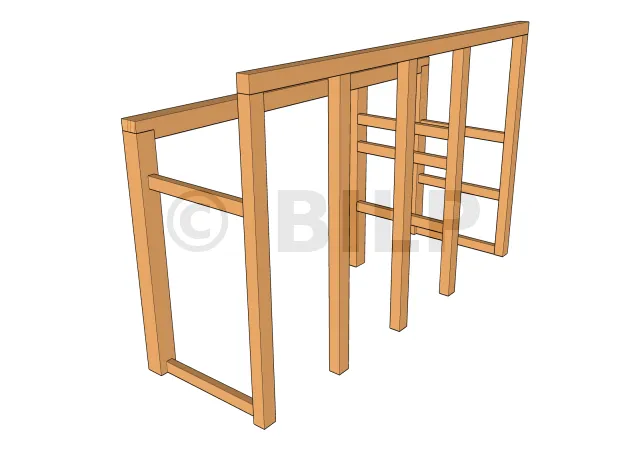

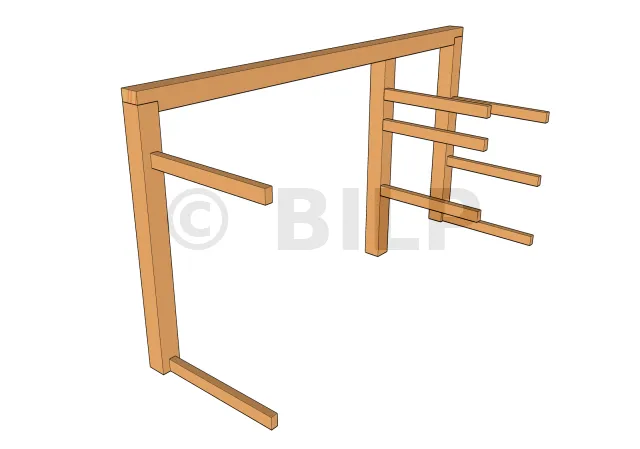

Ossatures mur de FACE

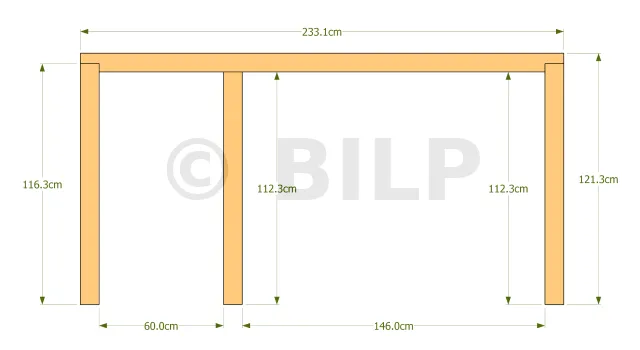

Dimensions ossatures mur FACE
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M1a | Montant | 9x9 cm | 116.3 cm | 2 |
| M1b | Montant | 9x9 cm | 112.3 cm | 1 |
| M1c | Lisse haute | 9x9 cm | 233.1 cm | 1 |
Nomenclature des murs LATÉRAUX
Ossatures LATERALES

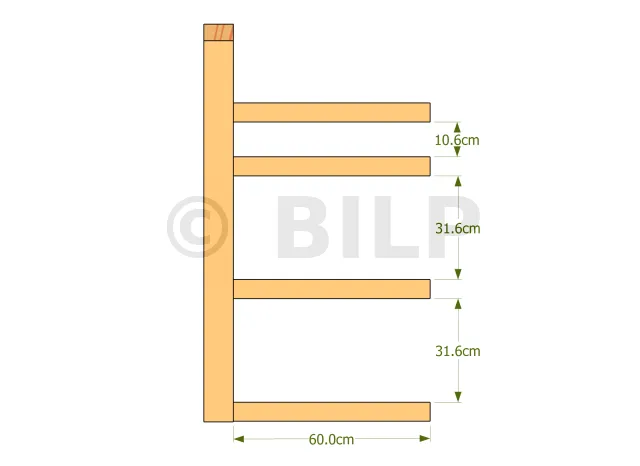

Dimensions ossatures murs LATERAUX
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M2a | Montant | 5.8x3.3 cm | 60 cm | 8 |
Nomenclature du mur DERRIÈRE
Ossatures mur de DERRIERE
Dimensions ossatures mur DERRIERE
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| M4a | Lisse basse | 7x6 cm | 140 cm | 5 |
| M4b | Montant | 7x6 cm | 233.1 cm | 5 |
Nomenclature de la toiture: chevrons

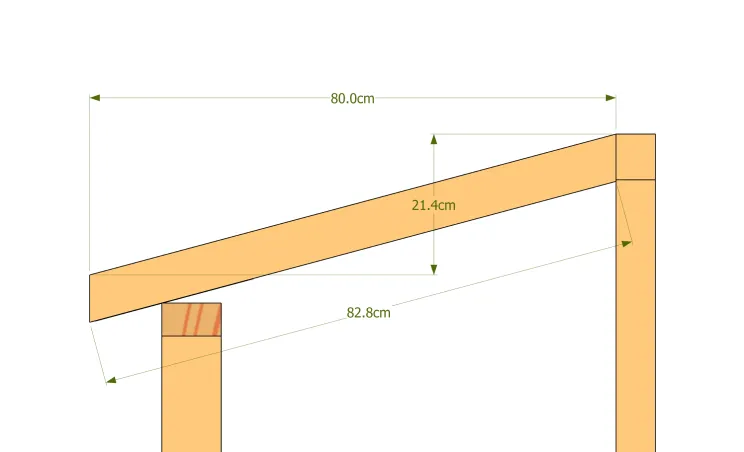

Vue chevron 2
Vue chevron 1

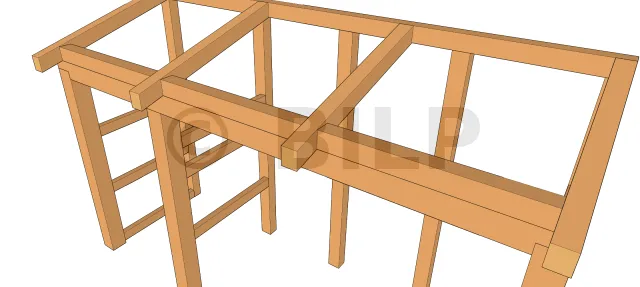

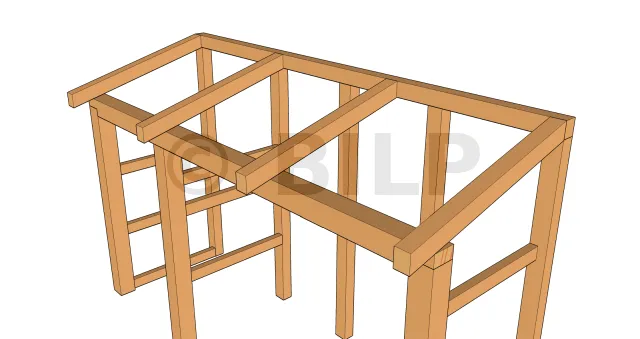

Répartition des chevrons

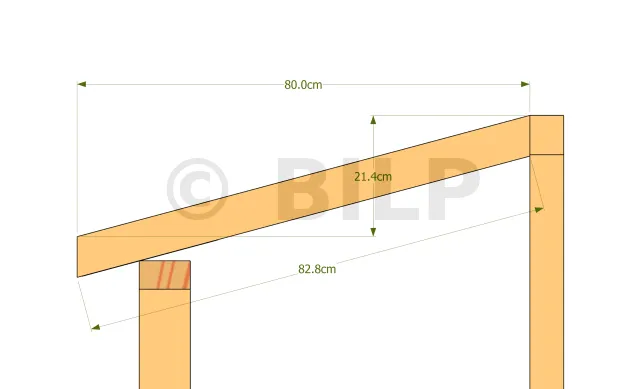

Dimensions chevrons
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| Ch1 | Chevron | 7x6 cm | 85 cm | 4 |
Nomenclature de la toiture: closoirs
Vue closoirs

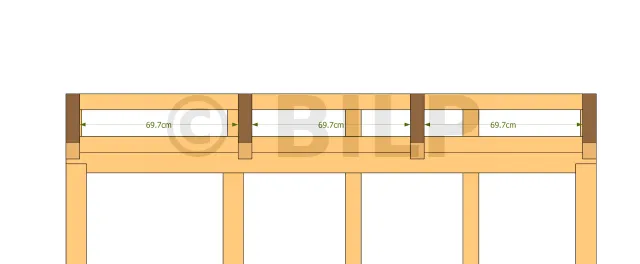

Dimensions closoirs
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| CL1 | Closoir | 7x6 cm | 69.7 cm | 3 |
Nomenclature du bardage

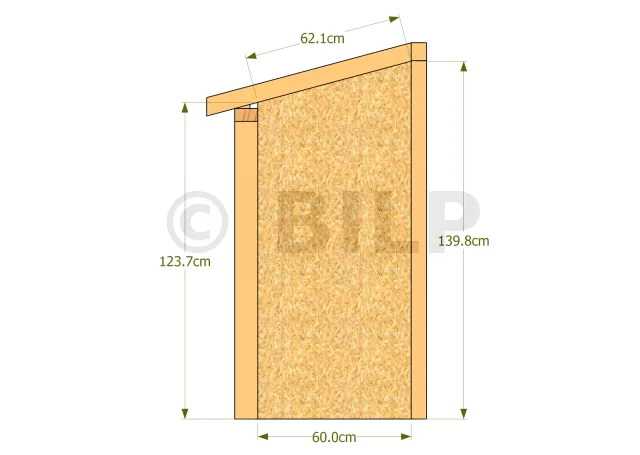

Bardage vue 2
Bardage vue 1
Dimensions bardages
| Id. | Désignation | Épaisseur | Surface | Qté |
|---|---|---|---|---|
| B1 | OSB type extérieur milieu humide | 18 mm | 0.79 m² | 2 |
Nomenclature des plateaux

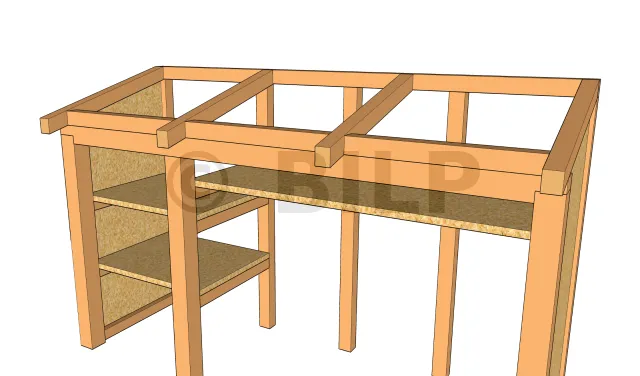

Vue des plateaux
Dimensions plateau 1
Dimensions plateau 2
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| P1 | OSB type extérieur milieu humide | 18 mm | 0.446 m² | 2 |
| P2 | OSB type extérieur milieu humide | 18 mm | 0.923 m² | 1 |
Nomenclature des bandes de rive

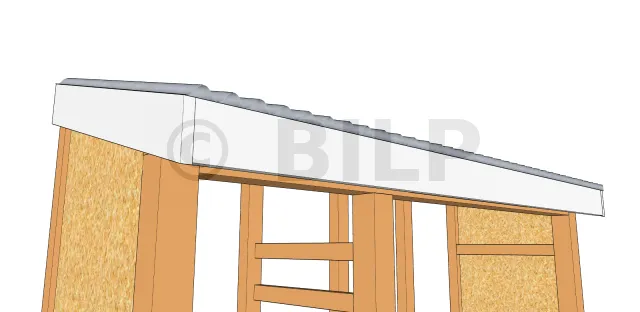

Vue bandes de rive

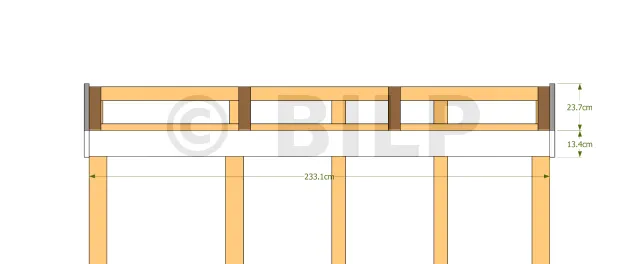

Dimensions bandes de rive 1
Dimensions bandes de rive 2
| Id. | Désignation | Section | Longueur | Qté |
|---|---|---|---|---|
| BR1 | Bande de rive | 13x2.7 cm | 233.1 cm | 1 |
| BR2 | Bande de rive | 13x2.7 cm | 96 cm | 2 |
Nomenclature de la couverture en plaque polyester
Revêtement en plaque polyester
| Id. | Désignation | Dimension | Longueur | Qté |
|---|---|---|---|---|
| C | Plaque de polyester ECO mirco onde | 2 (200x92 cm) | 3.68 m² | 1 |
[...]
