Eléments constitutifs Nomenclature des matériaux

Bruno

A partir des dimensions générales, cette page liste les éléments constituants votre cabane ainsi que leur dimension.

Hier ein kostenloser Auszug aus der Bauanleitung :

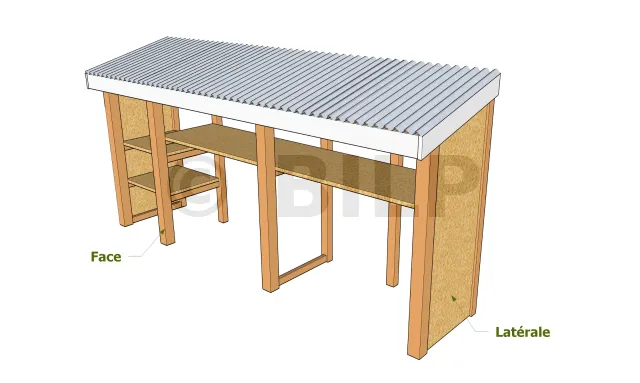

Composition globale de la structure

Murs FACE et LATERAL
Murs LATERAL et DERRIERE

Nomenclature du mur de FACE

Ossatures mur de FACE
Dimensions ossatures mur de FACE
Id. Désignation Section Longueur Qté
M1a Montant 9x9 cm 141.3 cm 2
M1b Montant 9x9 cm 137.3 cm 2
M1c Lisse haute 9x9 cm 209.5 cm 1
M1d Lisse haute 9x9 cm 140.5 cm 1

Nomenclature des murs LATERAUXet INTERMEDIAIRES

Ossatures murs LATERAUX
Dimensions ossatures murs LATERAUX
Répartition ossatures murs latéraux et intermédiaires
Id. Désignation Section Longueur Qté
M2a Montant 5.8x3.3 cm 60 cm 10

Nomenclature du mur DERRIERE

Ossatures mur de DERRIERE
Dimensions ossatures mur DERRIERE
Id. Désignation Section Longueur Qté
M4a Lisse basse 7x6 cm 350 cm 1
M4b Montant 7x6 cm 165 cm 6

Nomenclature de la toiture: chevrons

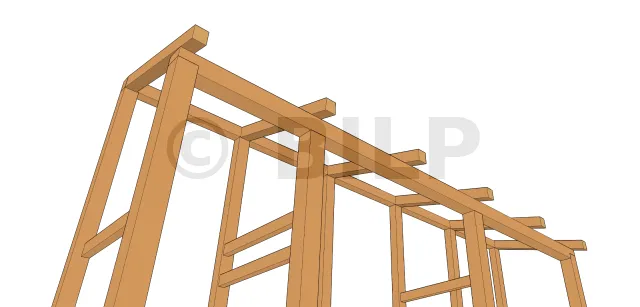

Vue chevron 1
Vue chevron 2

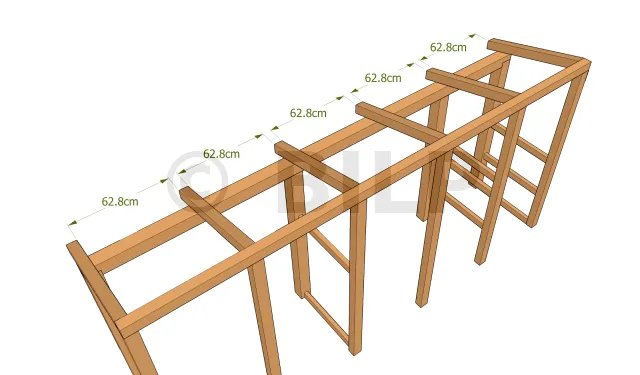

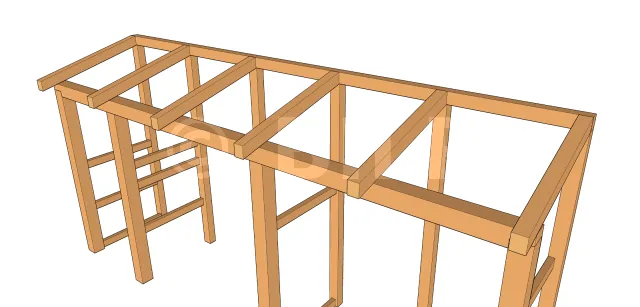

Répartition des chevrons

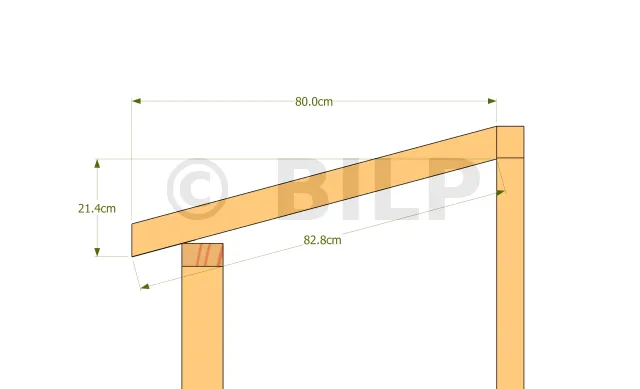

Dimensions chevrons
Id. Désignation Section Longueur Qté
Ch1 Chevron 7x6 cm 85 cm 6

Nomenclature de la toiture: closoirs

Vue closoirs
Dimensions closoirs
Id. Désignation Section Longueur Qté
CL1 Closoir 7x6 cm 62.8 cm 5

Nomenclature du bardage

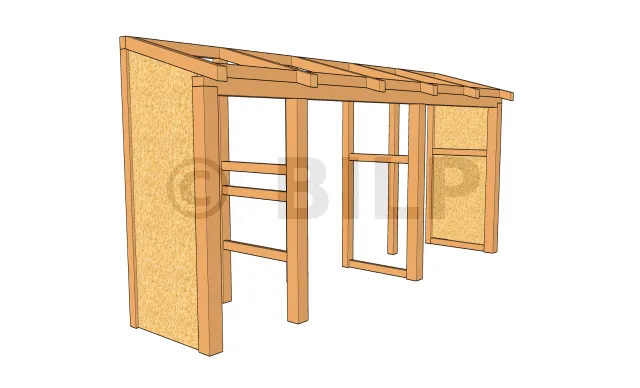

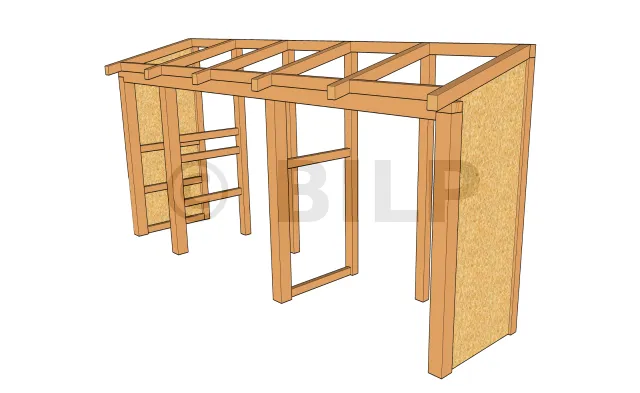

Vue bardage 1
Vue bardage 2

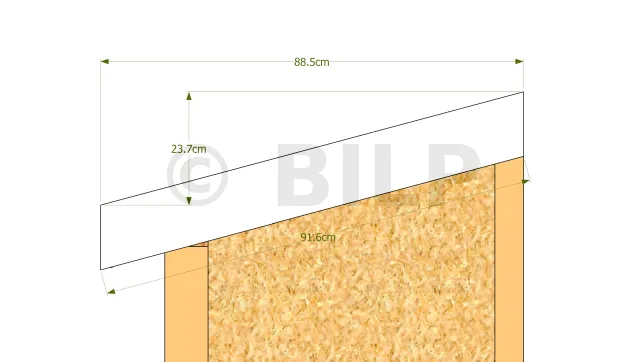

Dimensions bardages latéraux
Id. Désignation Épaisseur Surface Qté
B1 OSB type extérieur milieu humide 18 mm 0.94 m² 2

Nomenclature des plateaux

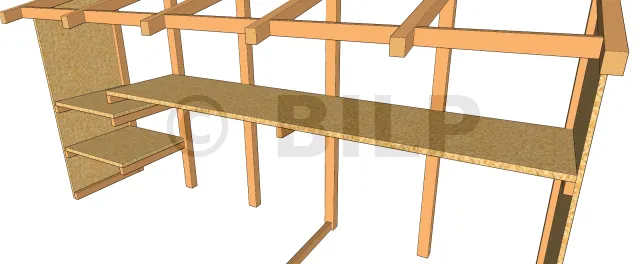

Vue plateaux en OSB

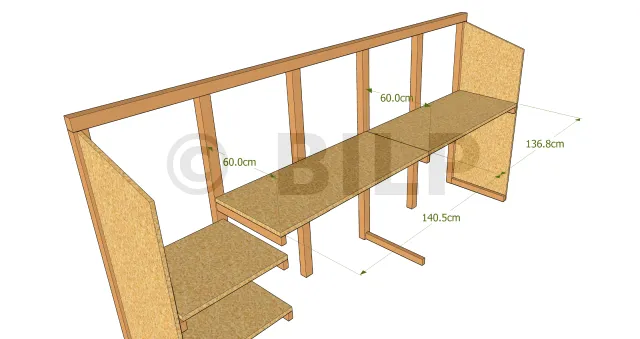

Dimensions plateaux 1

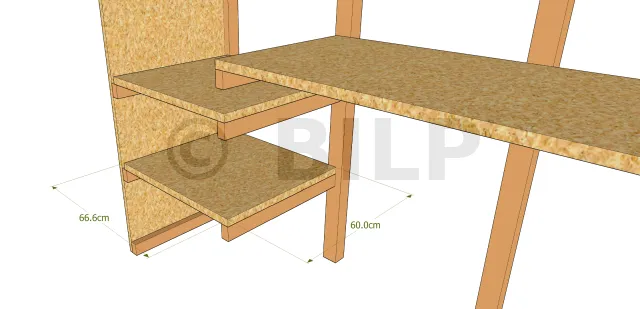

Dimensions plateaux 2
Id. Désignation Section Longueur Qté
P1 OSB type extérieur milieu humide 18 mm 0.40 m² 2
P2 OSB type extérieur milieu humide 18 mm 0.82 m² 1
P3 OSB type extérieur milieu humide 18 mm 0.84 m² 1

Nomenclature des bandes de rive

Vue acrotère

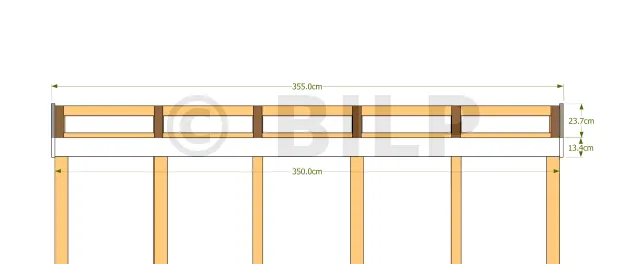

Dimensions acrotères 1
Dimensions acrotères 2
Id. Désignation Section Longueur Qté
BR1 Bande de rive 13x2.7 cm 350 cm 1
BR2 Bande de rive 13x2.7 cm 96 cm 2

Nomenclature de la couverture en plaque polyester

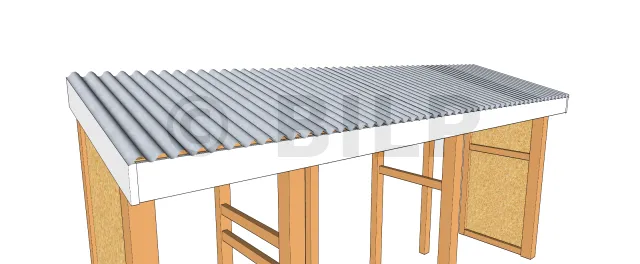

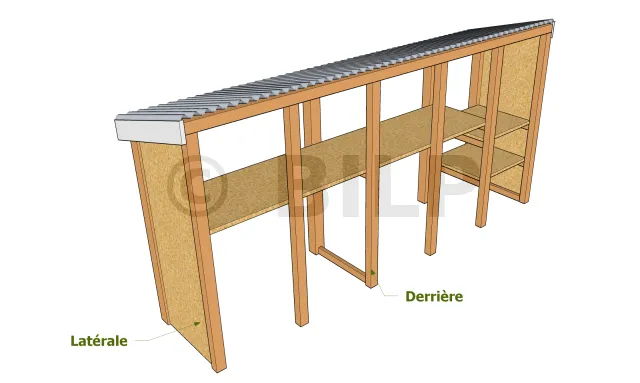

Revêtement en plaque polyester
Id. Désignation Dimension Longueur Qté
C Plaque de polyester ECO mirco onde 2 (200x92 cm) 3.60 m² 1


[...]
