BestandteileNomenklatur der Materialien

Bruno, Manitra

Ausgehend von den allgemeinen Maßen listet diese Seite die Elemente auf, aus denen Ihre Hütte besteht, sowie deren Maße.

Hier ein kostenloser Auszug aus der Bauanleitung :

Globale Zusammensetzung der Struktur

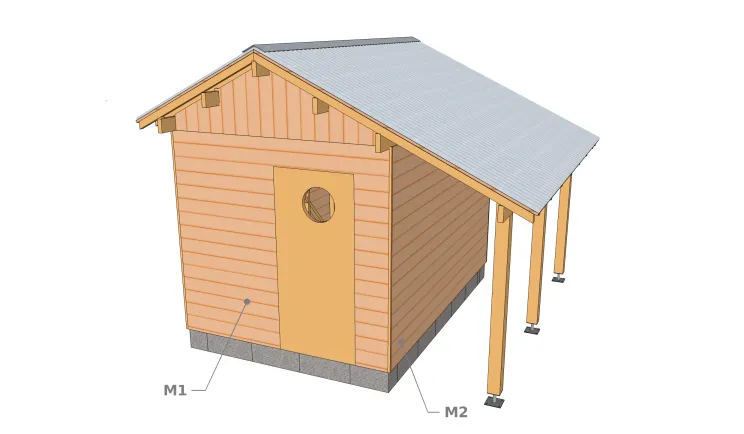

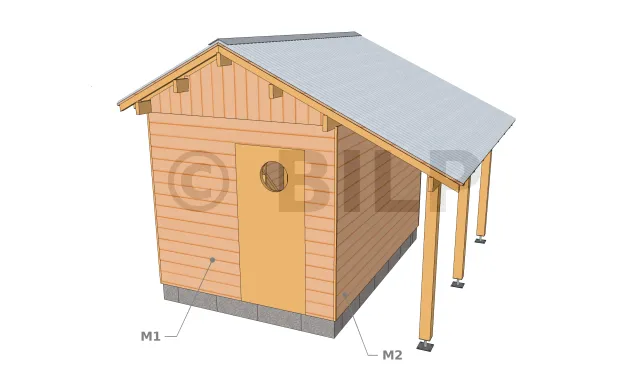

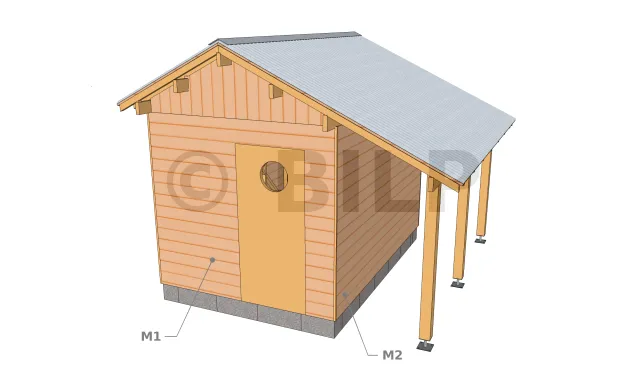

Wand M1 & M2
Wand M1 & M2

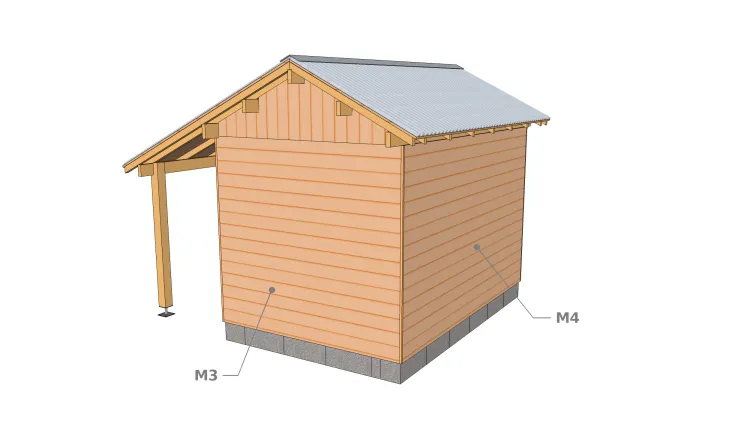

Wand M3 & M4
Wand M3 & M4

Nomenklatur der Wand M1

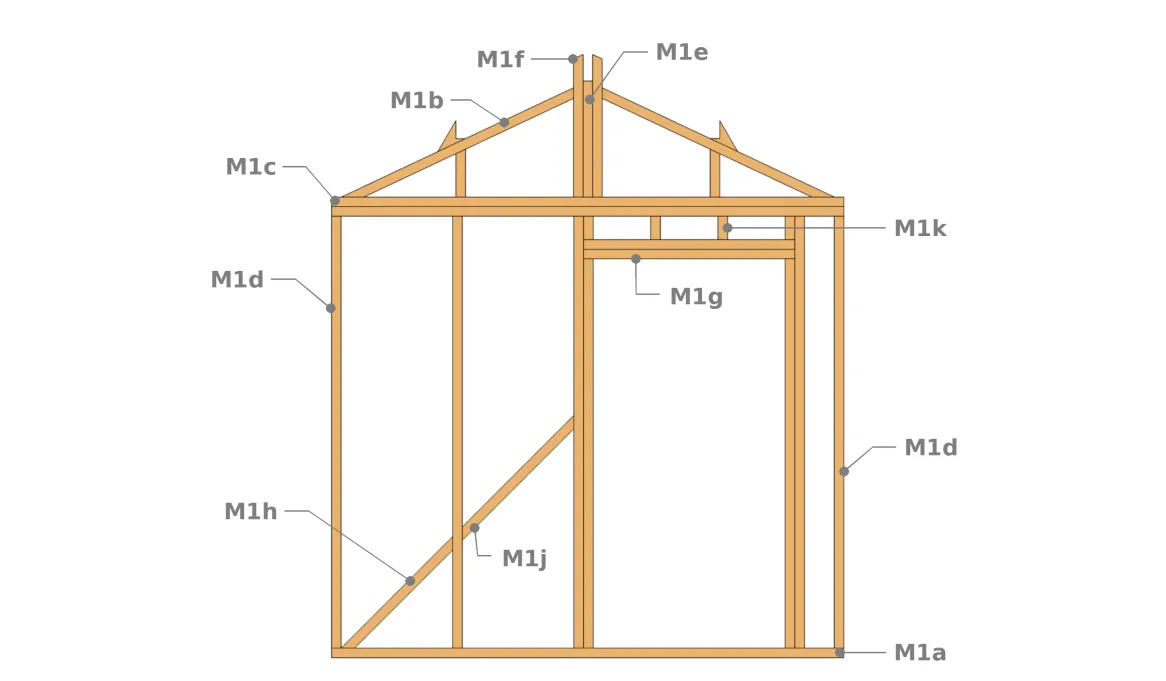

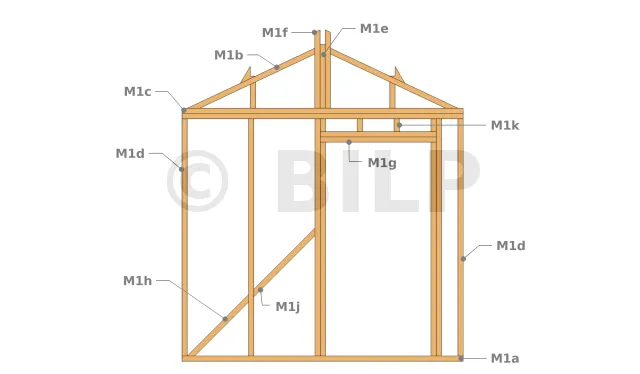

Bau der Wand M1
Bau der Wand M1
Id. Bezeichnung Querschnitt Länge [1] Anzahl
M1aSchwelle6x4 cm296.4 cm1
M1bRähm6x4 cm141.2 cm2
M1cRähm6x4 cm296.4 cm2
M1dPfosten6x4 cm197.2 cm5
M1ePfosten6x4 cm38.1 cm1
M1fPfosten6x4 cm51.8 cm2
M1gStürz6x4 cm108 cm2
M1hStrebe6x4 cm72.2 cm1
M1iPfosten6x4 cm18.4 cm2
M1jStrebe6x4 cm76.2 cm1
M1kPfosten6x4 cm-6.8 cm4
-Verkelidung--7.2 m²

Nomenklatur der Wand M2

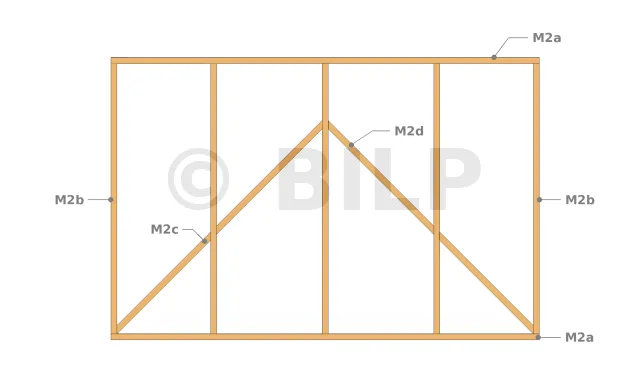

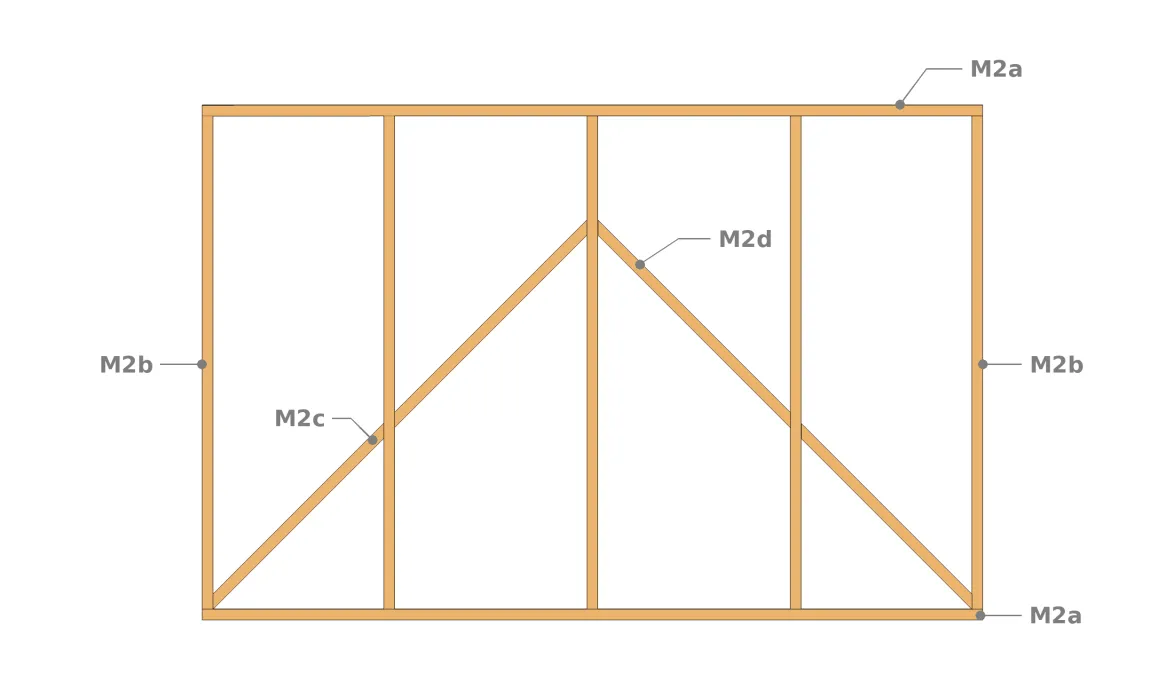

Bau der Wand M2
Bau der Wand M2
Id. Bezeichnung Querschnitt Länge [2] Anzahl
M2aSchwelle/Rähm6x4 cm234.4 cm2
M2bPfosten6x4 cm201.2 cm5
M2cVerstrebung6x4 cm75.8 cm2
M2dVerstrebung6x4 cm79.8 cm2
-Verkleidung--8.04 m²

Nomenklatur der Wand M3

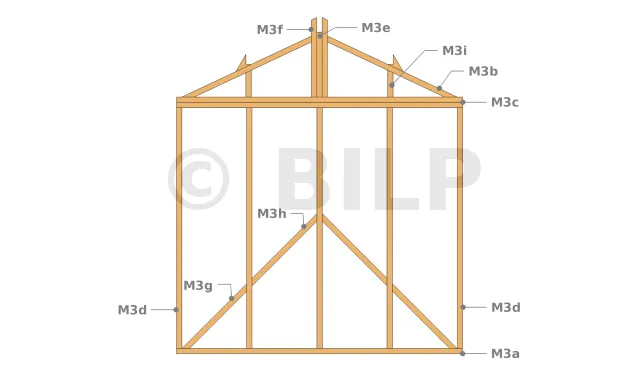

Bau der Wand M3

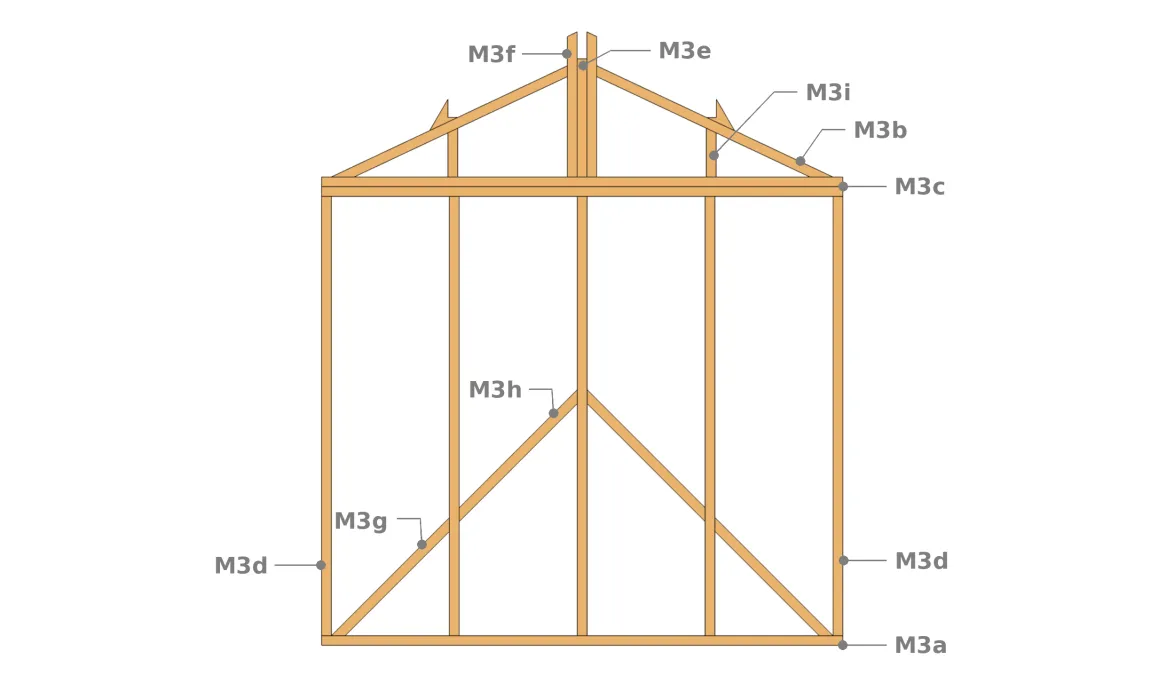

Bau der Wand M3
Id. Bezeichnung Querschnitt Länge [3] Anzahl
M3aSchwelle6x4 cm296.4 cm1
M3bRähm6x4 cm141.2 cm2
M3cRähm6x4 cm296.4 cm2
M3dPfosten6x4 cm197.2 cm5
M3ePfosten6x4 cm38.1 cm1
M3fPfosten6x4 cm51.8 cm2
M3gVerstrebung6x4 cm97.7 cm2
M3hVerstrebung6x4 cm101.7 cm2
M3iPfosten6x4 cm18.4 cm2
-Verkleidung--9.6 m²

Nomenklatur der Wand M4

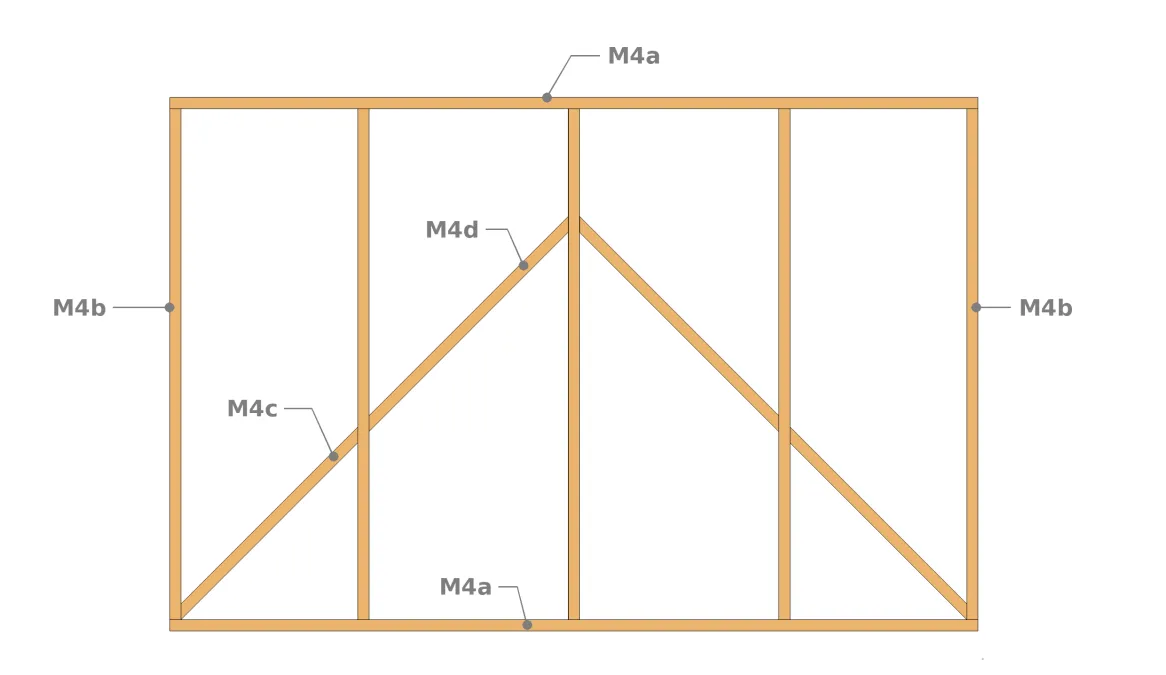

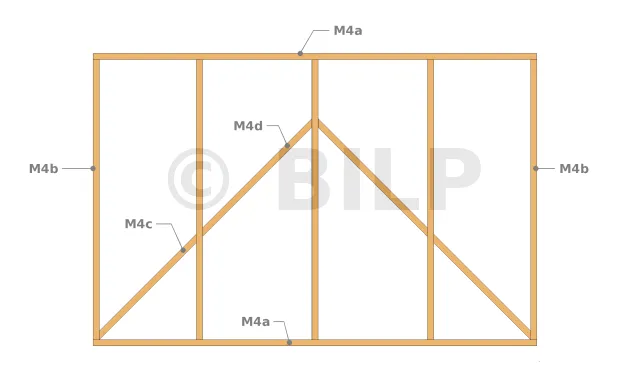

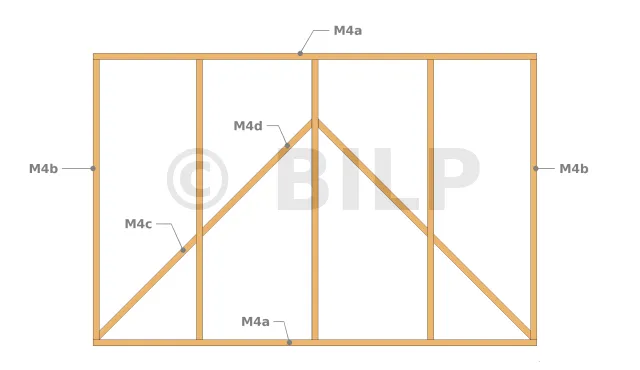

Bau der Wand M4
Bau der Wand M4
Id. Bezeichnung Querschnitt Länge [4] Anzahl
M4aSchwellen/Rähm6x4 cm234.4 cm2
M4bPfosten6x4 cm201.2 cm5
M4cVerstrebung6x4 cm75.8 cm2
M4dVerstrebung6x4 cm79.8 cm2
-Verkleidung--8.04 m²

Nomenklatur der Dachstuhl

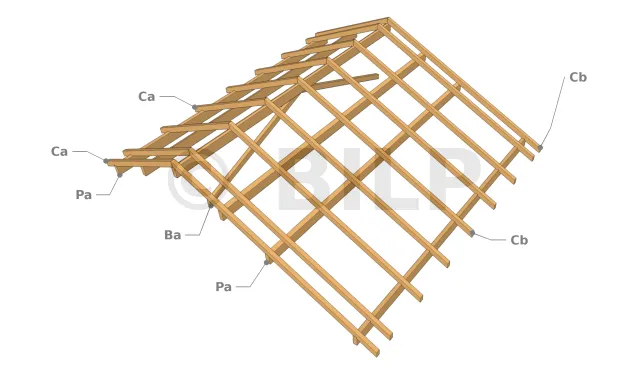

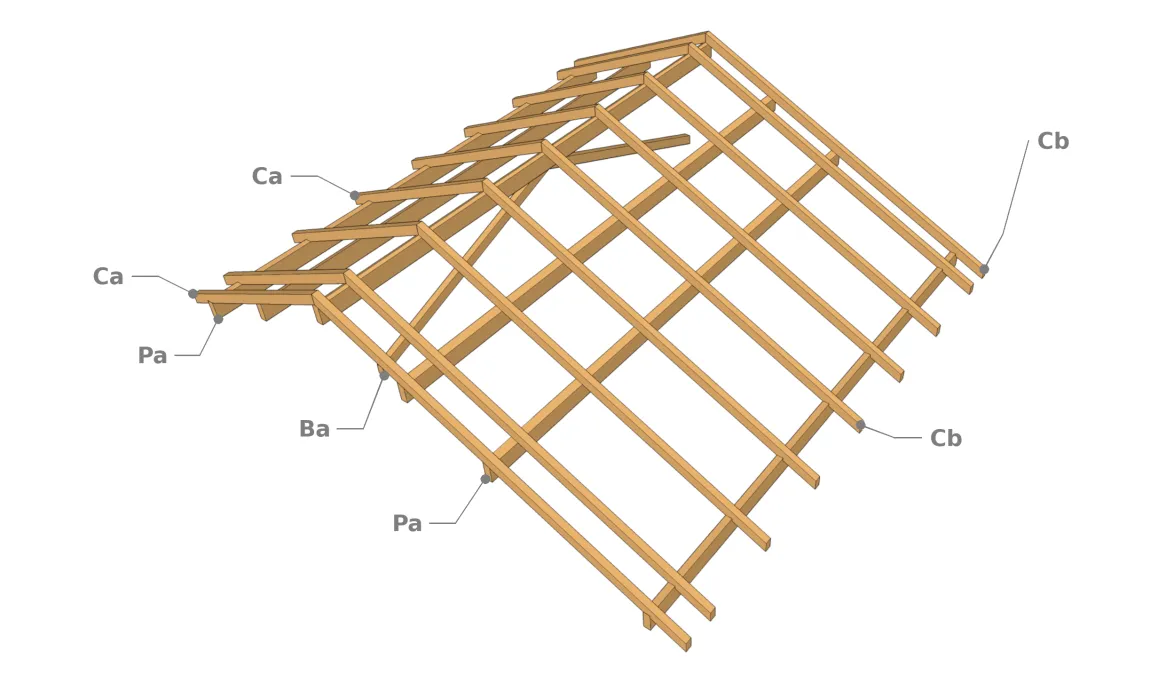

Bestandteile der Dachkonstruktion
Bestandteile der Dachkonstruktion
Id. Bezeichnung Querschnitt Länge [5] Anzahl
PaPfette5.8x14.5 cm290 cm6
CaSparren linke Kante6x4 cm211 cm9
CbSparren rechte Kante6x4 cm378.8 cm9
BaStrebe6x4 cm129.2 cm2
-Dachlatte--9.8 m²

Nomenklatur des Pfostens

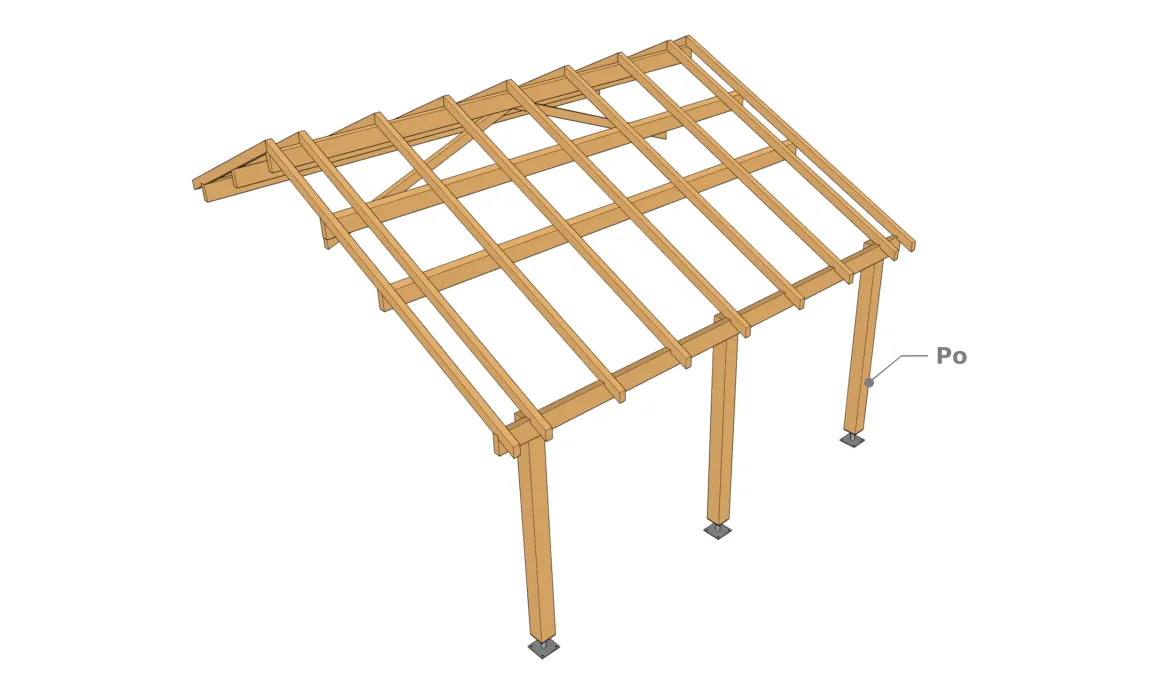

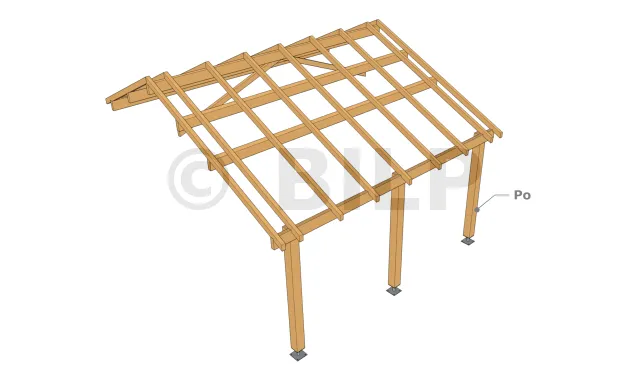

Pfosten
Pfosten
Id. Bezeichnung Querschnitt Länge [6] Anzahl
PoPfosten12x12 cm187.7 cm3

Achtung : Die Länge des Pfostens hängt wieder von der Höhe des Pfostenfußes ab. Die Länge des Pfostens hängt von der Höhe des Fußes ab. Der Pfosten sollte erst dann gekürzt werden, wenn das richtige Maß vor Ort genommen wurde.


[...]

... Es gibt eine Fortsetzung!
Um den Rest des Artikels zu lesen, werden Sie PREMIUM-Mitglied
  • So entdecken Sie :
  • Globale Zusammensetzung der Struktur
  • Nomenklatur der Wand M1
  • Nomenklatur der Wand M2
  • Nomenklatur der Wand M3
  • Nomenklatur der Wand M4
  • Nomenklatur der Dachstuhl
  • Nomenklatur des Pfostens
  • Und viele hochauflösende Illustrationen :
  • Wand M1 & M2
  • Wand M3 & M4
  • Bau der Wand M1
  • Bau der Wand M2
  • Bau der Wand M3
  • Bau der Wand M4
  • Bestandteile der Dachkonstruktion
  • Pfosten


  • aber auch den Download der KOMPLETTEN Bauanleitung im PDF-Format, exklusive Schulungsvideos, Berechnungstools, SKETCHUP-Komponenten, usw. usw.

Anmerkungen

[1Schneiden Sie zu Beginn des Bauvorhabens nicht auf Länge, sondern folgen Sie der Anleitung auf den folgenden Seiten. Planen Sie also beim Kauf etwas länger ein.

[2Schneiden Sie zu Beginn der Bauarbeiten nicht auf Länge, sondern folgen Sie der Anleitung auf den folgenden Seiten. Planen Sie also beim Kauf etwas länger ein.

[3Schneiden Sie zu Beginn der Bauarbeiten nicht auf Länge, sondern befolgen Sie die Anleitung auf den folgenden Seiten. Planen Sie daher beim Kauf etwas mehr Zeit ein.

[4Schneiden Sie zu Beginn der Bauarbeiten nicht auf Länge, sondern befolgen Sie die Anleitung auf den folgenden Seiten. Planen Sie daher beim Kauf etwas mehr Zeit ein.

[5Schneiden Sie zu Beginn der Bauarbeiten nicht auf Länge, sondern folgen Sie der Anleitung auf den folgenden Seiten. Planen Sie daher beim Kauf etwas mehr Länge ein

[6Schneiden Sie zu Beginn der Bauarbeiten nicht auf Länge, sondern folgen Sie der Anleitung auf den folgenden Seiten. Planen Sie daher beim Kauf etwas mehr Länge ein
