Montage der Wand

Die Elemente abschneiden

Der Bau des Baumhauses beginnt mit dem Zuschnitt der Elemente, die Sie für die Wände benötigen. Um bei den Schnitten genau zu sein, sollten Sie die Baupläne zur Hand haben. In Bezug auf die Pfosten der Haupt- und Hinterfassade müssen Sie beim Anlegen der Schnittlinie methodisch vorgehen. Legen Sie die Pfosten nebeneinander, messen Sie die Nutzlänge, nehmen Sie ein Geodreieck zur Hilfe, um die Linie zu zeichnen, und fertig.
Bei den Pfosten der Seitenfassaden schneiden Sie zuerst die größte Länge zu und danach die Ecken. Hierbei ist zu beachten, dass die nützlichen Längen in der Stückliste die maximalen Längen sind. Es ist jedoch immer notwendig, diese Längen im Laufe des Zusammenbaus der Gerüste zu überprüfen, insbesondere bei den Streben.

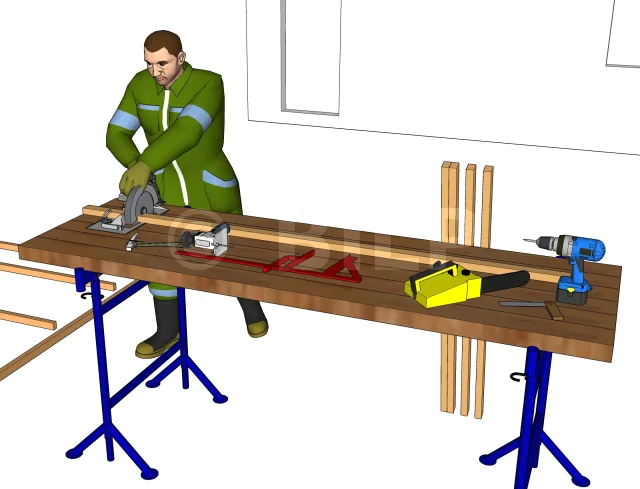

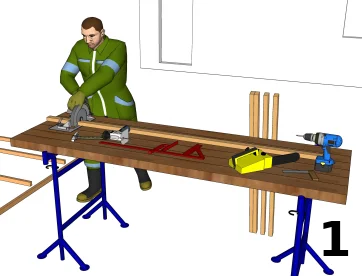

Elemente zuschneiden

Schneiden Sie die Elemente des Rahmens nach den Maßen auf den Plänen zu.

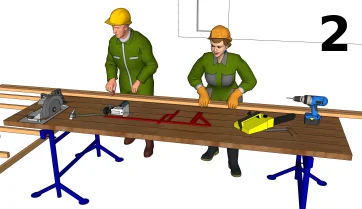

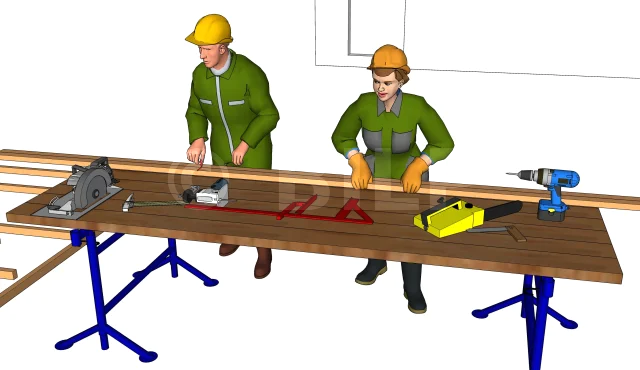

Erstellen Sie Markierungslinien an den Rähmen und Pfosten.

Richten Sie die beiden Rähme (unten und oben) gut aus, messen Sie mit einem Maßband nach und zeichnen Sie anschließend mit einem Geodreieck und einem Bleistift die Hilfslinien nach. Das erleichtert später das Befestigen der Pfosten. Fahren Sie mit den Pfosten der Haupt- und der Hinterfassade fort.

Rahmen zusammensetzen

Um die Montage der Wände zu erleichtern, setzen Sie die einzelnen Elemente einer Fassade nacheinander zusammen.
Wir beginnen mit dem Rahmen der Hauptfassade, dann mit dem Rahmen der hinteren Fassade.

• Verwenden Sie die Abszissen- (x) und Ordinatenmethode (y) für die Anordnung der Pfosten auf den Rähmen, wobei Sie davon ausgehen, dass "y" immer gleich 0 sein wird.
  Für die Hauptfassade breiten Sie die Rähme M2a auf einer Fläche aus, nehmen das Maßband zur Hand und messen den ersten Abstand M2_E. Diese ist der Abstand zwischen dem ersten und zweiten Pfosten, indem man die Dicke des Pfostens am Ende hinzurechnet. Wiederhole dieselben Schritte, aber addiere den letzten Abstand mit dem Abstand zwischen dem zweiten und dritten Pfosten und so weiter. Legen Sie nun die Holme nebeneinander und zeichnen Sie mithilfe eines Geodreiecks und eines Bleistifts die Linien unter Bezugnahme auf die vorherigen Markierungen nach. Beginnen Sie damit, die Pfosten M2b mit Schrauben D6L100 an den unteren Latten M2a zu befestigen und fahren Sie mit den oberen Latten derselben Nomenklatur fort. Wenn Ihre Holzbalken dicker als 40 mm sind, müssen Sie längere Schrauben verwenden.
  Fahren Sie mit der Montage der hinteren Fassadenwand fort, indem Sie dieselbe zuvor beschriebene Methode anwenden.

Für die Seitenfassaden :
Wiederholen Sie die gleichen Schritte wie bei der Haupt- und Rückwand, um die Pfosten (M1c...M1g; M3c...M3g) mit den unteren (M1a und M3a) und oberen (M1b und M3b) Holmen zu verbinden. Miss nun die Höhe der Tür und befestige den Sturz (M1h). Lesen Sie diesen Artikel für das Verständnis der Nomenklaturen Bestandteile

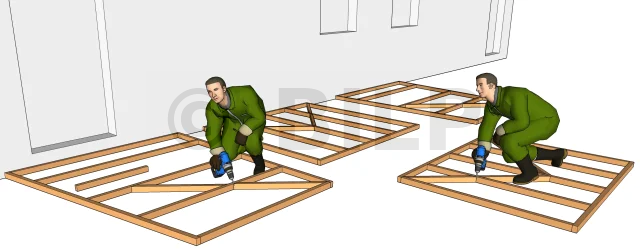

Zusammenbau der Wandbausteine

Rahmenbauteile für jede Fassade zusammensetzen. Achten Sie auf den Platz für die Tür.

Lesen Sie auch : Zusammenbau der Wänden

Bodenfläche ausfindig machen

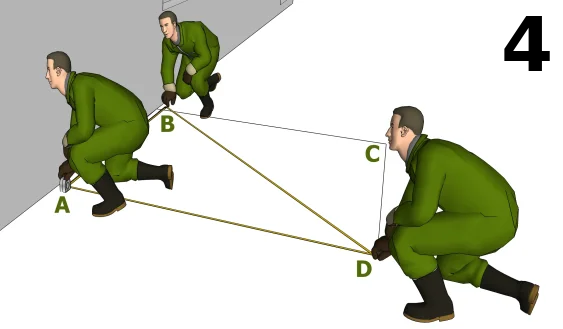

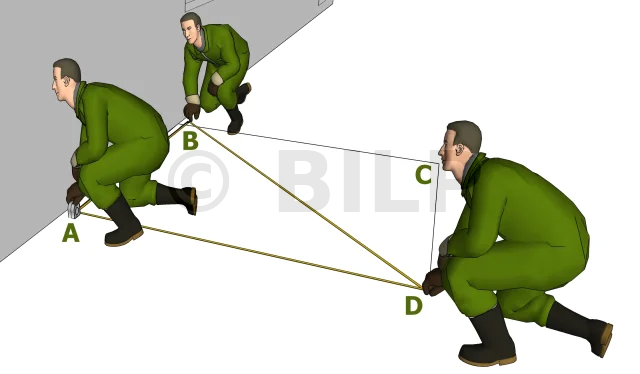

Hier besteht das Ziel darin, die Fläche des Schutzraums am Boden zu markieren. Wir gehen bei der Absteckung der Hütte nach der Methode 3-4-5 vor. Der Startpunkt A (linkes Ende der linken Seitenansicht) wird bekannt sein. Sie sehen, dass bereits 30 % der Absteckungsarbeiten erledigt sind, da die Hütte an eine Wand gelehnt ist. Halten Sie sich daher an die Ausrichtung der Wand, indem Sie den Abstand zwischen Punkt A und Punkt B (2,35 m) messen. Vergessen Sie nicht, darauf zu achten, dass Ihr Baumhaus und die Wand einen Winkel von 90° bilden, damit es bei der Fertigstellung keine bösen Überraschungen gibt. Setzen Sie wieder bei Punkt A an und beziehen Sie die Länge des Holms von der linken Seitenwand bis zu Punkt D (2,70 m). Nehmen Sie dann die dritte Ecke (Punkt B, linkes Ende der Hauptfassade), indem Sie die Diagonale oder Hypotenuse des ersten Dreiecks (3,58 m) und die Länge des Segments [AB]=2,35 m messen. Den vierten Punkt C (rechtes Ende der Hauptfassade) erhält man leicht, indem man 2.35 m von Punkt D und 2,70 m von Punkt B misst. Dort haben Sie die vier äußeren Ecken der Rähme.

Grundfläche (Fundament) ausfindig machen

Markieren Sie die Ecken und Seiten des Schutzraums mithilfe der Methode 3-4-5.

Auch zu lesen : Die Lageplanungstechnik

Wände aufstellen

• Bevor Sie die Rahmen anbringen, bringen Sie einen Streifen Schotter auf dem Fundament an. Montieren Sie die Wände und befestigen Sie sie mithilfe der Muttern und Gewindestangen an den Betonsteinen. Nehmen Sie ein Geodreieck, eine Wasserwaage und die erforderlichen Arbeitskräfte mit, um das Ganze zu halten. Überprüfen Sie die Rechtwinkligkeit der Bodenfläche, nachdem Sie die beiden Seitengerüste befestigt haben. Die Diagonalen müssen das gleiche Maß haben. Nehmen Sie dazu ein Maßband zu Hilfe.
• Platziere und befestige dann die Rahmen der Hauptfassade und den Rahmen der hinteren Fassade. Befestigen Sie die äußeren Pfosten dieser Fassade mit denen der seitlichen Fassaden.
  Danach können Sie mit dem Einbau der Bodenelemente beginnen, natürlich nur, wenn Sie sich dafür entscheiden.

Zusammenbau der Wandbausteine

Rahmenbauteile für jede Fassade zusammensetzen. Achten Sie auf den Platz für die Tür.

Lesen Sie auch : Zusammenbau der Wänden

Montage der Rahmen

Stellen Sie die Wände auf und besorgen Sie sich eine Wasserwaage zur Überprüfung und eine Arbeitskraft, um die Rahmen zu halten.

Fassadenverkleidung anbringen

Die Fassadenverkleidung sollte erst nach dem Anbringen der Sparren angebracht werden.
Je nachdem, welche Art von Fassadenverkleidung du verwendest; ordne und befestige sie von unten nach oben und schön waagerecht (benutze immer einen Winkel). Benutze eine Wasserwaage und galvanisch verzinkte Schrauben TF D4 L50. Befestige sie zuerst und schneide die Überlängen mit einer Säge ab.
Für die Tür messen, schneiden und befestigen Sie die Verkleidungen in der richtigen Länge. Für die Sparrendurchführungen markieren Sie die Schnittbereiche vor Ort, schneiden Sie sie zu und befestigen Sie sie anschließend.

Anbringen der Fassadenverkleidung

Wenn Sie die Fassadenverkleidungen anbringen, sollten Sie die Ebenheit und Horizontalität mit einer Wasserwaage überprüfen. Bei schwierigen Stellen ist es besser, sie erst auszumessen und dann zuzuschneiden, bevor du sie anbringst. Für die hintere Fassade befestigen Sie die Verkleidungen an der Innenseite der Hütte.

[...]
