Hier ein kostenloser Auszug aus der Bauanleitung :
Gesamtaufbau der Struktur

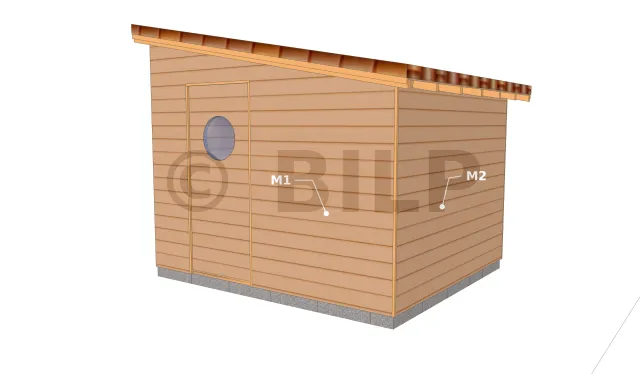

Wände M1 & M2

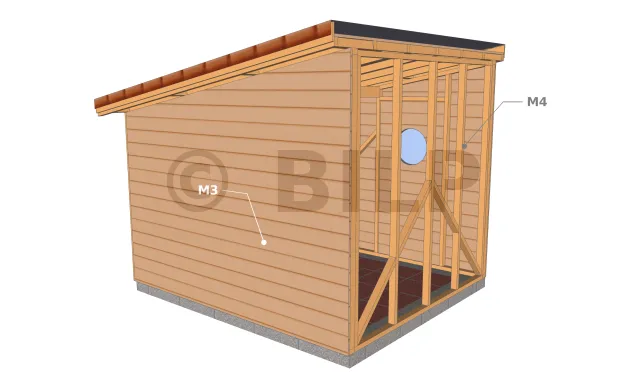

Wände M3 & M4

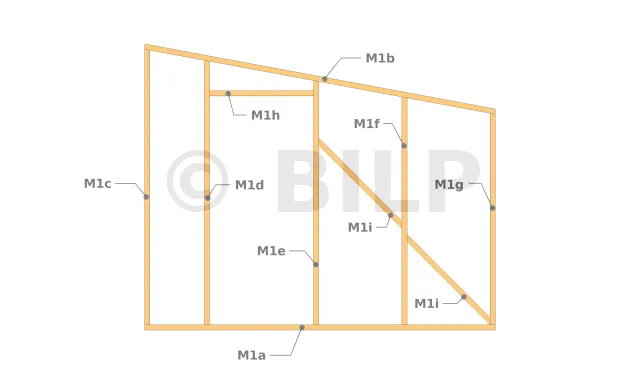

Nomenklatur der Wand M1
| Id. | Bezeichnung | Querschnitt | Länge [1] | Menge |
|---|---|---|---|---|
| M1a | Schwelle | 6.0x3.5 cm | 270 cm | 1 |
| M1b | Rähm | 6.0x3.5 cm | 275.1 cm | 1 |
| M1c | Ständer | 6.0x3.5 cm | 213.8 cm | 1 |
| M1d | Ständer | 6.0x3.5 cm | 204.7 cm | 1 |
| M1e | Ständer | 6.0x3.5 cm | 188.4 cm | 1 |
| M1f | Ständer | 6.0x3.5 cm | 175.1 cm | 1 |
| M1g | Ständer | 6.0x3.5 cm | 161.8 cm | 1 |
| M1h | Ständer | 6.0x3.5 cm | 80 cm | 1 |
| M1i | Verstrebung | 6.0x3.5 cm | 95.1 cm | 2 |
| - | Verkleidung | - | - | 6.84 m² |

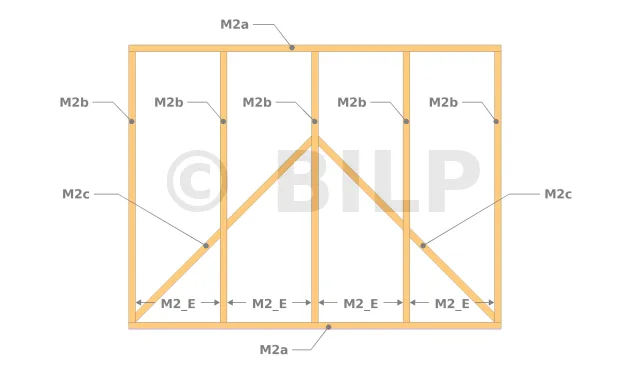

Nomenklatur der Wand M2
| Id. | Bezeichnung | Querschnitt | Länge [2] | Anzahl |
|---|---|---|---|---|
| M2a | Schwelle/Rähm | 6.0x3.5 cm | 223.4 cm | 2 |
| M2b | Ständer | 6.0x3.5 cm | 161.2 cm | 5 |
| M2c | Verstrebung | 6.0x3.5 cm | -2.7 cm | 4 |
| - | Verkleidung | - | - | 5.28 m² |

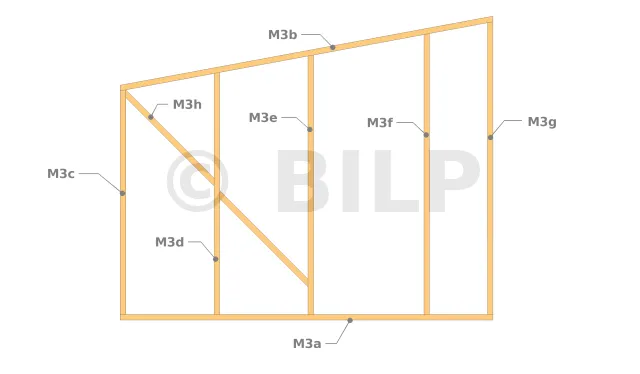

Nomenklatur der Wand M3
Diese Wand ist das Spiegelbild der Wand M1, nur ohne die obere Türschwelle.
| Id. | Bezeichnung | Querschnitt | Länge [3] | Anzahl |
|---|---|---|---|---|
| M3a | Schwelle | 6.0x3.5 cm | 270 cm | 1 |
| M3b | Rähm | 6.0x3.5 cm | 275.1 cm | 1 |
| M3c | Ständer | 6.0x3.5 cm | 161.8 cm | 1 |
| M3d | Ständer | 6.0x3.5 cm | 175.1 cm | 1 |
| M3e | Ständer | 6.0x3.5 cm | 188.4 cm | 1 |
| M3f | Montant | 6.0x3.5 cm | 204.7 cm | 1 |
| M3g | Ständer | 6.0x3.5 cm | 213.8 cm | 1 |
| M3h | Verstrebung | 6.0x3.5 cm | 95.1 cm | 2 |
| - | Verkleidung | - | - | 6.84 m² |

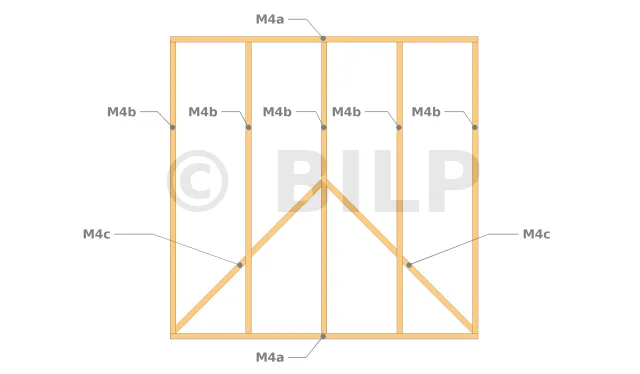

Nomenklatur der M4-Wand
| Id. | Bezeichnung | Querschnitt | Länge [4] | Menge |
|---|---|---|---|---|
| M4a | Schwellen/Rähm | 6.0x3.5 cm | 223.4 cm | 2 |
| M4b | Ständer | 6.0x3.5 cm | 212.7 cm | 5 |
| M4c | Verstrebung | 6.0x3.5 cm | -2.7 cm | 4 |
| - | Verkleidung | - | - | 6.84 m² |

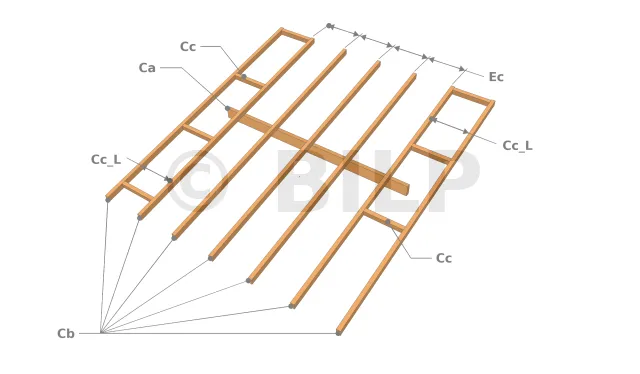

Nomenklatur des Daches
| Id. | Bezeichnung | Querschnitt | Länge [5] | Menge |
|---|---|---|---|---|
| Ca | Unterzugbalken | 6x12 cm | 223.4 cm | 1 |
| Cb | Sparren | 6.0x3.5 cm | 294.9 cm | 7 |
| Cc | Abstandhalter | 6.0x3.5 cm | 41.8 cm | 8 |
| - | Dachlatte | - | - | 7.92 m² |
[...]
... Es gibt eine Fortsetzung!
