Das Dach

Bruno

Hier ein kostenloser Auszug aus der Bauanleitung :

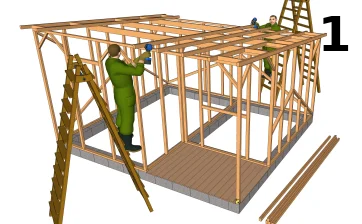

Anbringen der Pfetten

Hier liegen die Pfetten zum Teil auf den Pfostenflächen der Seitenwände und unterhalb des Rähms der Innenwand. Verlegen Sie die Pfetten vor der Fertigstellung der Innenwand. Schneiden Sie die Pfetten auf die richtige Länge zu und befestigen Sie sie dann.

Anbringen der Sparren

Fertigen Sie zunächst zwei Schablonen an, die die gleichen Maße haben wie die im Plan vorgeschriebenen Abstände zwischen den Sparren. Fertigen Sie Ausschnitte an, da die Enden der Sparren schräg verlaufen werden. Legen Sie die Zwischensparren ein und befestigen Sie sie mit Verstärkungswinkeln an den Obergurten.
Legen Sie nun die Abstandshalter an, die als Auflager für die Sparren an den Enden dienen sollen, verwenden Sie Schrauben D6L100. Bringen Sie die Sparren an und schrauben Sie sie fest.

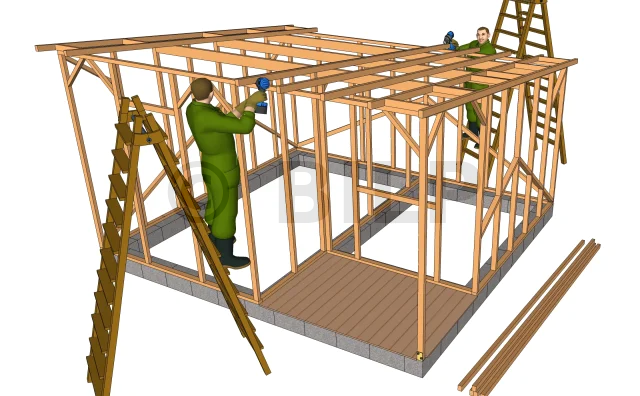

Anbringen der Sparren

Verwenden Sie eine Schablone, um das Anbringen der Sparren zu erleichtern.

Lesen Sie auch : Montage eines Pultdachstuhls

Anbringen der Abdeckleisten

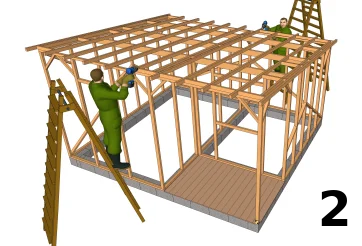

Schneiden Sie die Abdeckleisten auf die richtige Länge zu und befestigen Sie sie direkt zwischen den Sparren; dieses Element soll die Struktur verstärken. Die Befestigung erfolgt von oben.

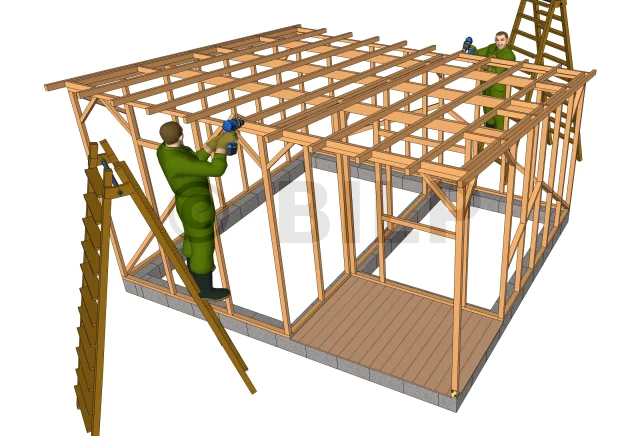

Anbringen der Abdeckleisten

Befestigen Sie die Abdeckungen zwischen den Sparren.

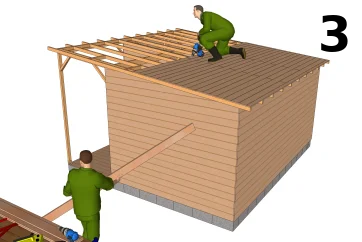

Verlegen der Dachlatten

Schneiden Sie die Dachlatten zu und verlegen Sie sie anschließend. Seien Sie vorsichtig, da ein Ende der Dielen auf der Hälfte der Dicke der Sparren aufliegen muss. Verwenden Sie für die Befestigung D4L50-Schrauben.

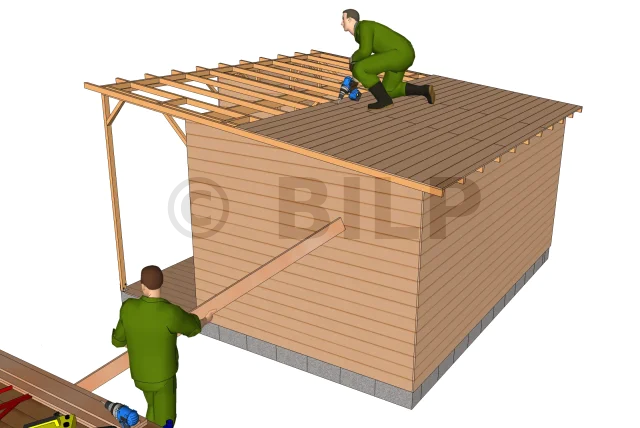

Verlegen der Dachlatten

Messen Sie die Dachlatten aus, schneiden Sie sie zu und verlegen Sie sie. Für die Befestigung können Sie entweder Schrauben oder Nägel verwenden.

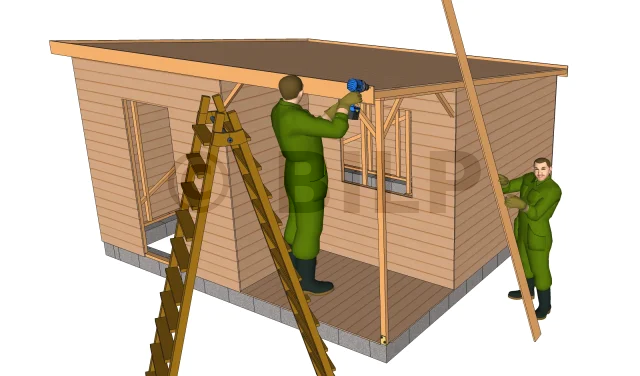

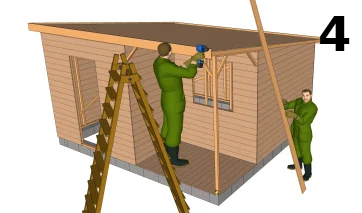

Anbringen der Randbretter

Befestigen Sie die Randstreifen an den Sparren.

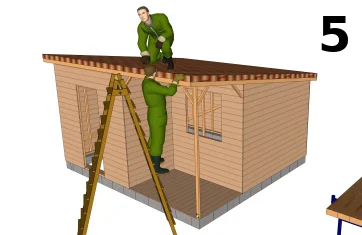

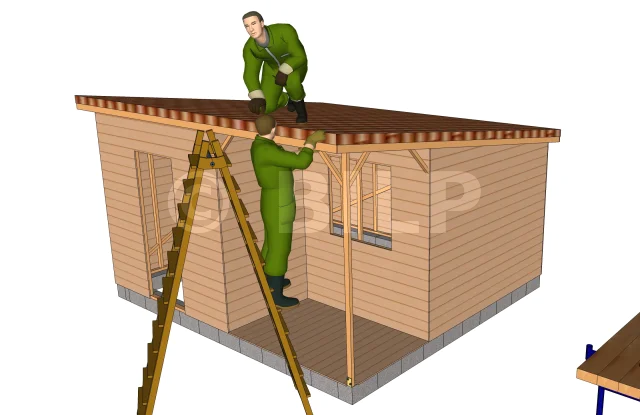

Verlegen der Dachziegel

Verlegen Sie die Dachziegel einzeln und von unten nach oben.

Auch zu lesen : Die Flachziegel

[...]
