Montage der Wände

Bruno

Hier ein kostenloser Auszug aus der Bauanleitung :

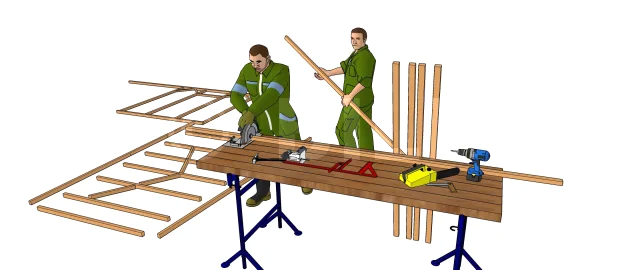

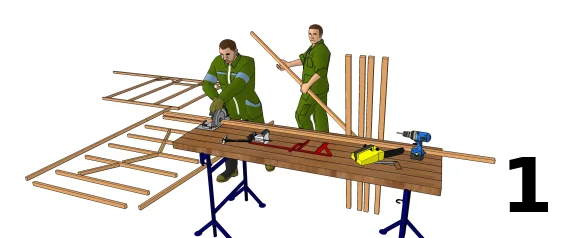

Ausschneiden der Elemente

Der Bau des Baumhauses beginnt mit dem Zuschneiden der Elemente, die für die Wände benötigt werden. Um beim Schneiden genau zu sein, sollten Sie die Baupläne zur Hand haben. Was die Pfosten der Haupt- und Hinterfassade betrifft, müssen Sie beim Anlegen der Schnittlinie methodisch vorgehen. Legen Sie die Pfosten nebeneinander, messen Sie die Nutzlänge, nehmen Sie ein Geodreieck zur Hilfe, um die Linie zu zeichnen, und fertig.
Bei den Pfosten der Seitenfassaden schneiden Sie zuerst die größte Länge zu und danach die Ecken. Hierbei ist zu beachten, dass die nützlichen Längen in der Stückliste die maximalen Längen sind; es ist jedoch immer notwendig, diese Längen im Laufe des Zusammenbaus der Gerüste zu überprüfen. Speziell für Strebenarme

Rahmen zusammenbauen

Um die Montage der Wände zu erleichtern, sollten die einzelnen Elemente einer Fassade nacheinander zusammengesetzt werden.

Wir beginnen mit den Rahmenkonstruktionen für die Hauptfassade und die Rückwand :

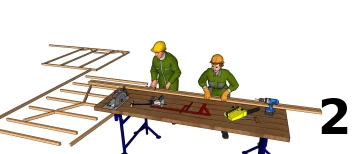

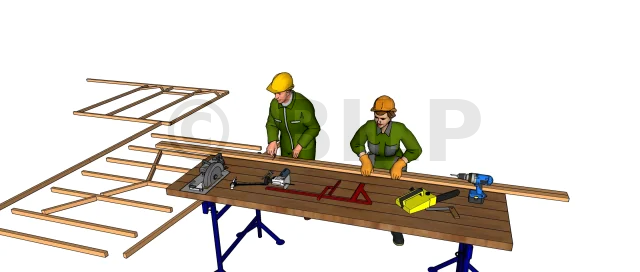

  • Vor dem Verschrauben mit Bleistift und Geodreieck Markierungen auf den Schwellen erstellen, damit wir die Befestigungen beschleunigen können und nur einmal den Abstand ablesen müssen. Nehmen Sie die Elemente der Hauptfassade und breiten Sie sie auf einer Fläche aus, so dass sie entsprechend ihrer Position angeordnet werden können. Sie können die Pfosten mit D6 L100-Schrauben direkt an den durchgehenden Holmen befestigen und dabei den Markierungen folgen, die Sie auf den Schwellen erstellt haben. Schrauben Sie zuerst alle Enden der unteren Schwelle an, z. B. bevor Sie die Befestigung des oberen Holms in Angriff nehmen.

Für die Seitenfronten :

  • Nehmen Sie die zugeschnittenen Elemente auf die maximale Länge. Befestigen Sie zuerst die beiden äußeren Pfosten an der unteren Schiene, achten Sie dabei auf die Rechtwinkligkeit. Simulieren Sie dann das Anbringen der Oberleiste mithilfe eines Lineals, eines Maßbands und einer Schnur, um den gesuchten Winkel zu erhalten. Markieren Sie mit einem Bleistift die Schnittlinien für die Pfosten und schneiden Sie diese aus. Sie müssen die Pfosten nur noch wieder einsetzen und mit den Schrauben an beiden Seiten der Holme befestigen.
  • Bei den Verstrebungen können Sie die Ausschnitte leicht markieren, indem Sie die Position der Verstrebungen simulieren und die zu schneidenden Linien mit einem Bleistift nachzeichnen oder einfach einen 45°-Winkel einnehmen. Nehmen Sie dazu eine Gehrungssäge zu Hilfe.
    Vergessen Sie bei den Messungen nicht den Platz für die Tür.
    Achtung: Es ist sehr wichtig, dass Sie die Rechtwinkligkeit der Türpfosten überprüfen und anpassen, damit diese Ihnen bei der Fertigstellung keine Überraschung bereiten.

Bodenfläche ausfindig machen

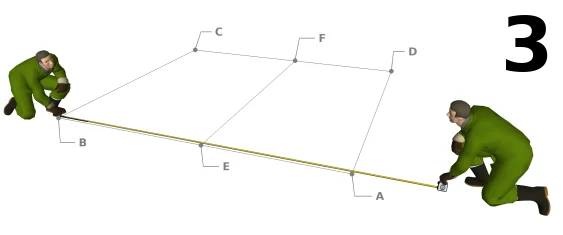

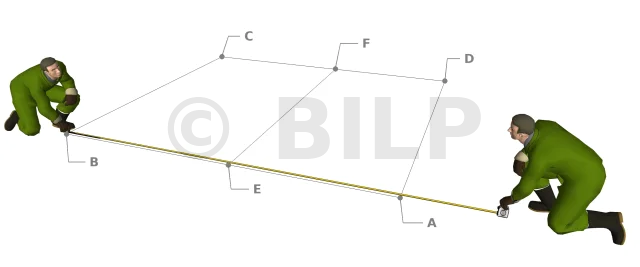

Markieren Sie auf dem Boden die Fläche, die von den Rahmen eingenommen wird. Nehmen Sie einen Punkt A (Vorderpfosten) als Ausgangspunkt und bringen Sie die erste Länge des Hauptholms an, indem Sie mithilfe einer Schnur eine gerade Linie ziehen (4,50 m bis Punkt B, Vorderpunkt der linken Seite). Nimm dann die dritte Ecke (Punkt C, hinterer Punkt der linken Seite), indem du die Diagonale oder Hypotenuse des ersten Dreiecks (6 m) und den Abstand zwischen den beiden Punkten der Hauptfront (4 m) misst. Den vierten Punkt D (hinterer rechter Seitenpunkt) erhält man leicht, indem man 4 m von Punkt A und 4,50 m von Punkt C misst. Dort haben Sie die vier äußeren Ecken der Schwelle.

Für die Fundamente der Innenwände müssen Sie 3 Punkte auf den Strecken AB, AD und DC markieren. Nehmen Sie die Punkte A und D als Grundlage. Messen Sie den Abstand von Punkt E zu A und Punkt F zu D (2,03 m). Zeichnen Sie das Segment EF. Messen Sie ausgehend von den Punkten A und E deren Abstände zu den Punkten G und H (1,32 m).

Montieren Sie die Wände

In diesem Schritt benötigst du die Hilfe von zwei Personen.

  • Legen und befestigen Sie zuerst die Keile für den Boden und dann die Abstandshalter.
  • Beginnen Sie damit, die Seitenwände an den Markierungspunkten AB und CD anzubringen. Sie können sie direkt mithilfe der Schrauben TF D6 L100 befestigen. Nehmen Sie dazu ein Geodreieck, eine Wasserwaage und die erforderlichen Arbeitskräfte mit, um alles zu halten. Überprüfen Sie die Rechtwinkligkeit der Bodenfläche, nachdem Sie die beiden Seitengerüste befestigt haben. Die Diagonalen müssen das gleiche Maß haben. Nehmen Sie dazu ein Maßband zu Hilfe.
  • Platzieren und befestigen Sie anschließend die Rahmen der Hauptfassaden. Befestige die äußeren Ständer dieser Fassade mit den Ständern der Seitenfassaden. Der Rahmen für die Werkstatt ist nun fertig!

Danach können Sie mit dem Einbau der Bodenelemente beginnen, natürlich nur, wenn Sie sich dafür entsch[...]
