Bestandteile Nomenklatur der Materialien

Donnerstag 28. Februar 2013 | 5

Ausgehend von den allgemeinen Maßen listet diese Seite die Bestandteile Ihres Gartenhauses sowie deren Maße auf.

Hier ein kostenloser Auszug aus der Bauanleitung :

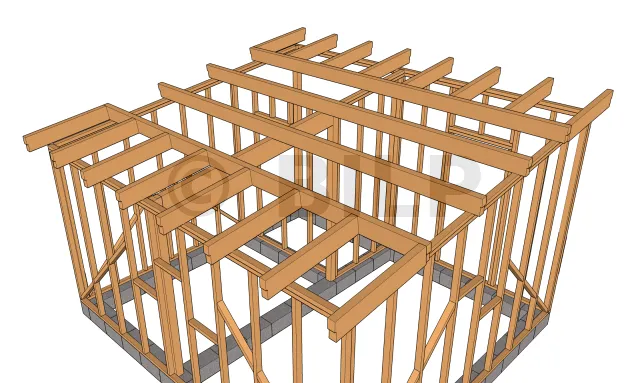

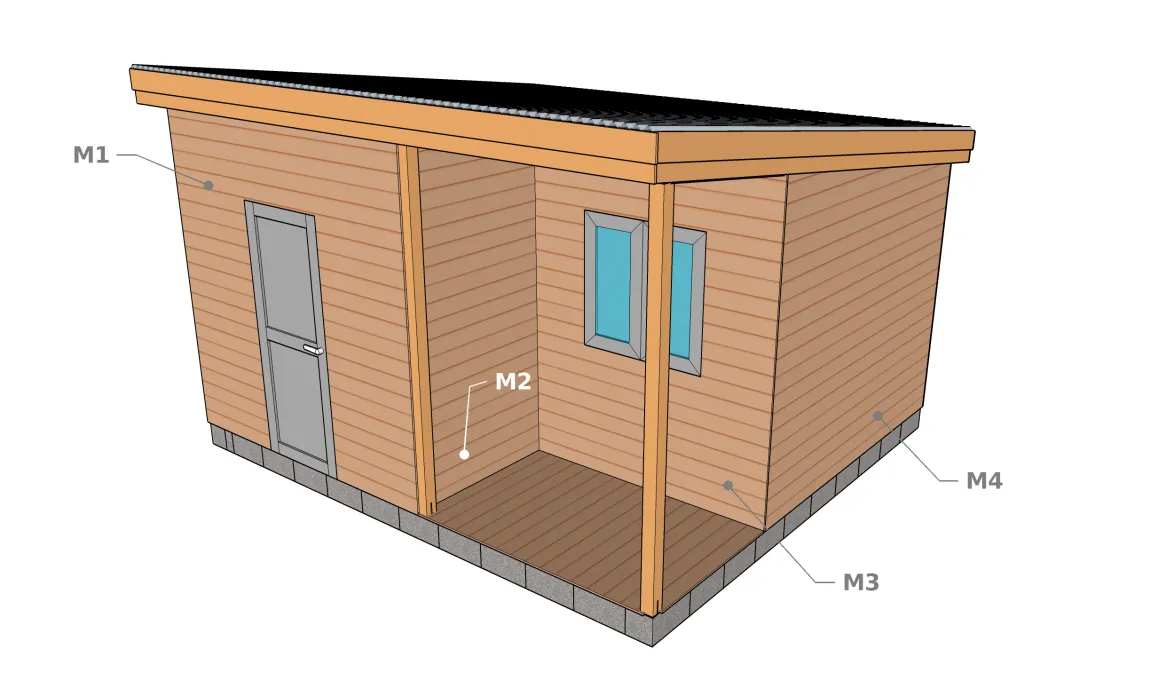

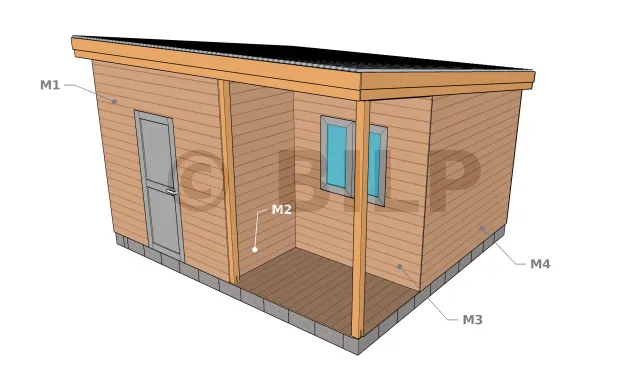

Globale Zusammensetzung der Struktur

Bestandteile 1

Bestandteile 2

Die folgenden Tabellen geben die Längen der einzelnen Teile an. Schneiden Sie zu Beginn des Baus nicht auf Länge, sondern folgen Sie der Anleitung auf den folgenden Seiten. Planen Sie also beim Kauf etwas mehr Länge ein.

Bodenbelag an der Veranda

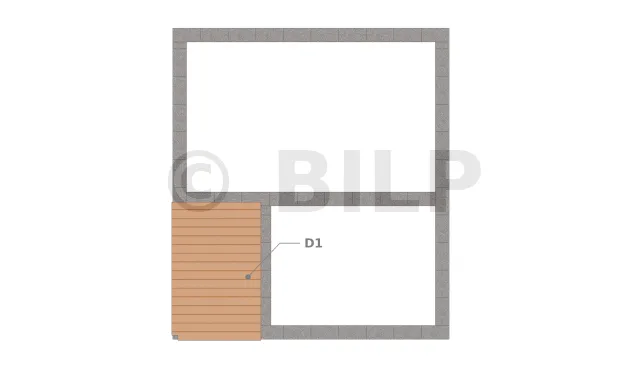

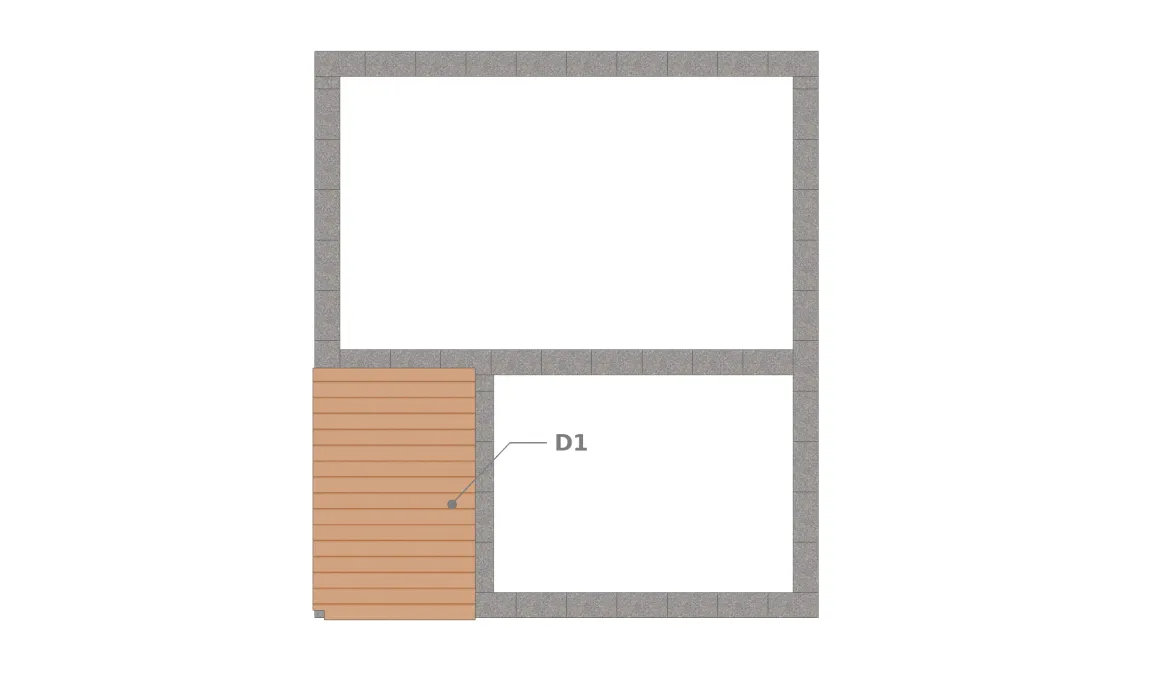

Bodenplatte D1

Id.	Bezeichnung	Querschnitt	Fläche	Menge
D1	Bodenbelag Vorgarten	-	-	3.12 m²

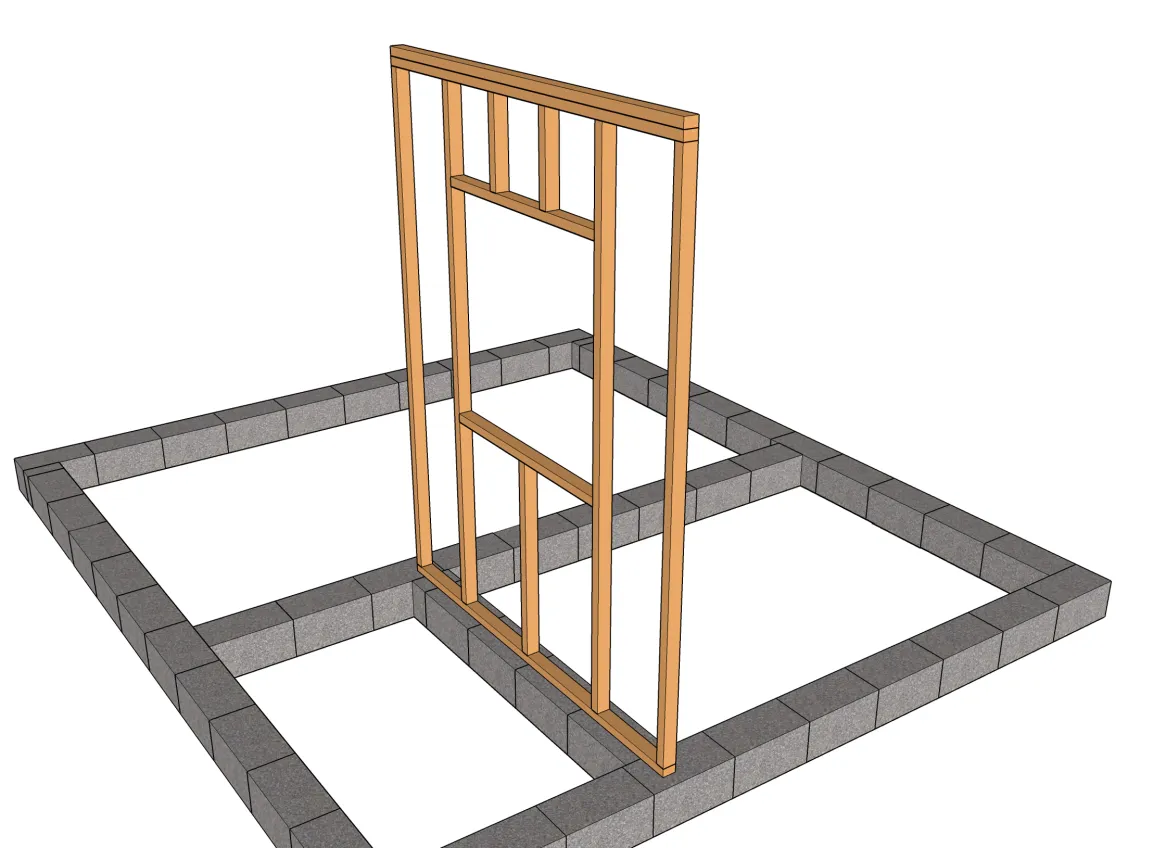

Nomenklatur der Wand M1

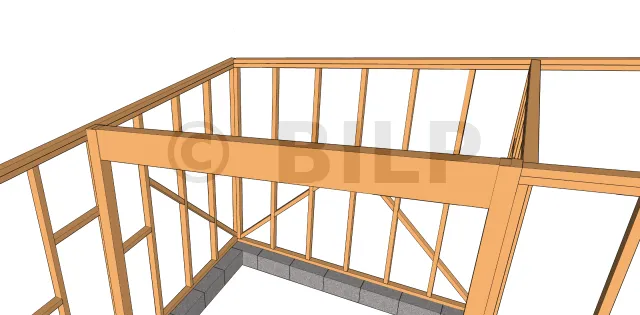

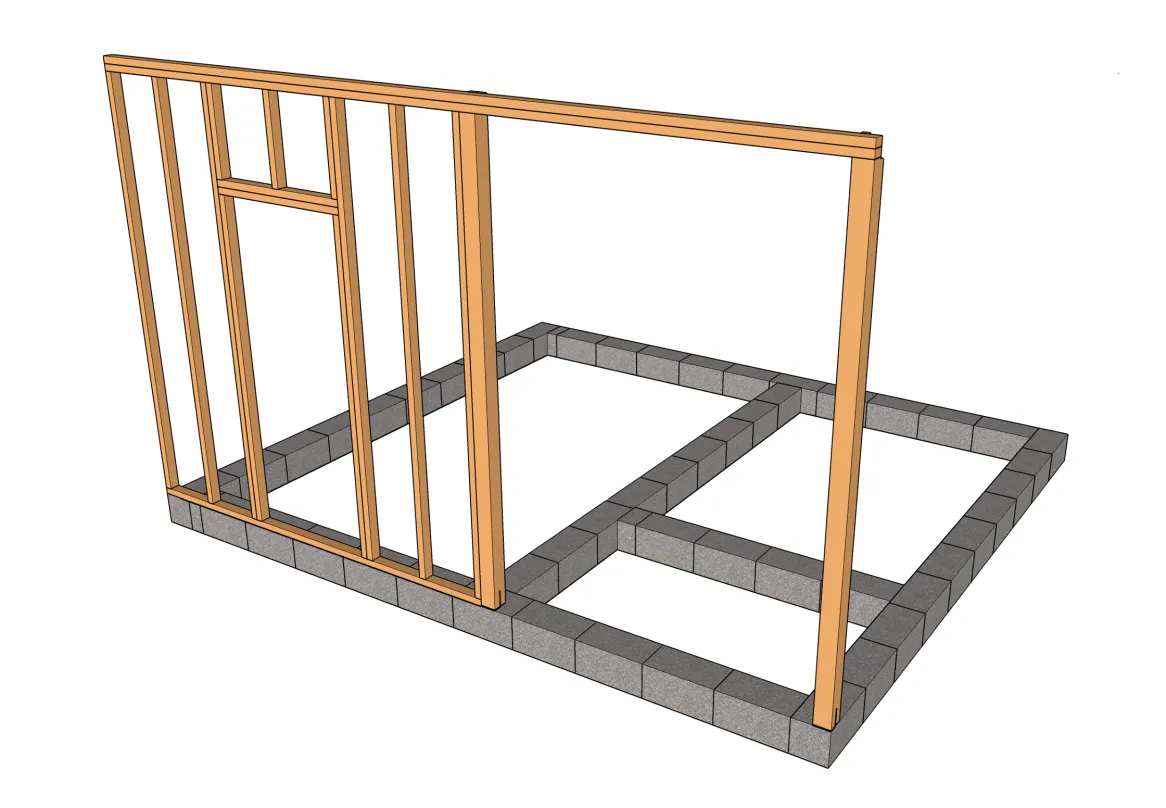

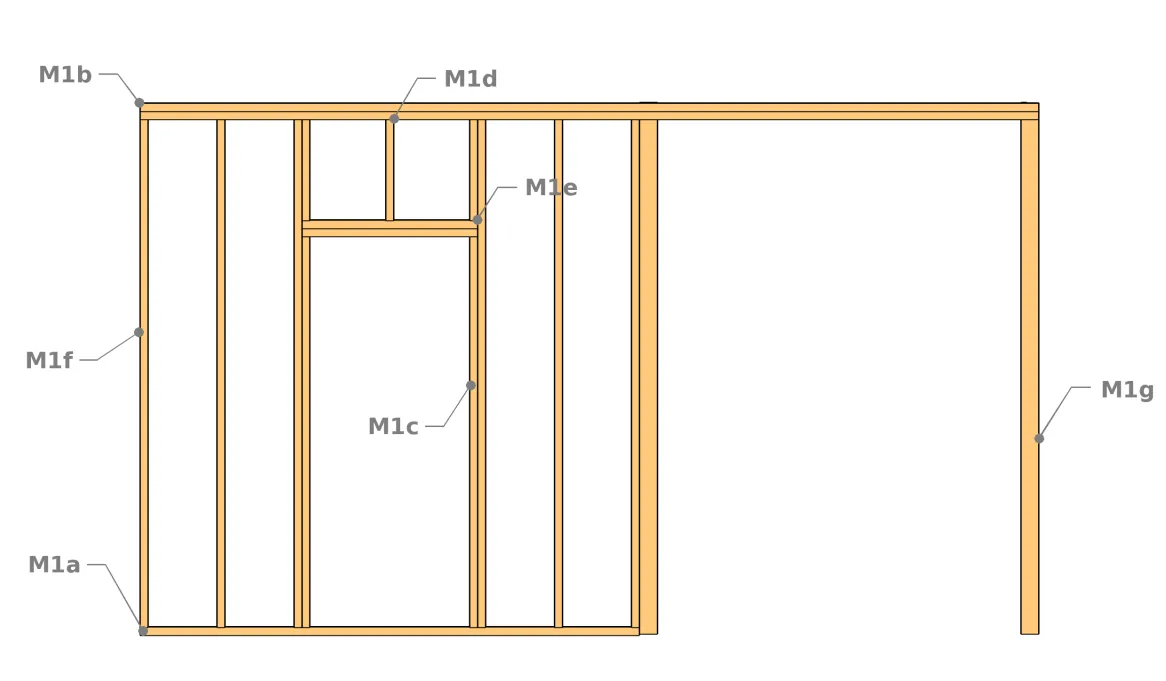

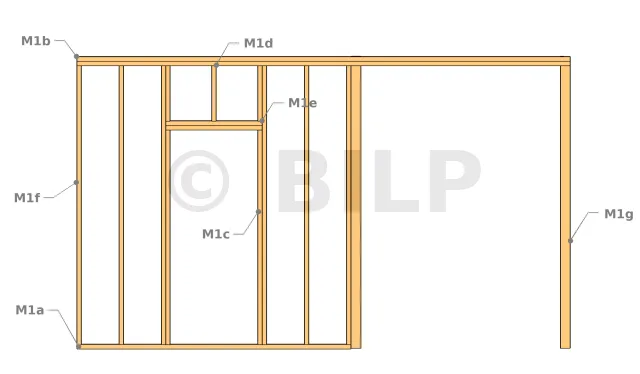

Ansicht Rahmen M1-Wand

Id.	Bezeichnung	Querschnitt	Länge	Menge
M1a	Schwelle	6x4 cm	253 cm	1
M1b	Rähm	6x4 cm	453 cm	2
M1c	Pfosten zur Wiederaufnahme der Tür	6x4 cm	200 cm	2
M1d	Pfosten über der Tür	6x4 cm	14.5 cm	3
M1e	Türsturz	6x4 cm	88 cm	2
M1f	Ständer	6x4 cm	218.5 cm	6
M1g	Pfosten	9x9 cm	222.5 cm	2
-	Fassadenverkleidung	-	-	5.64 m²

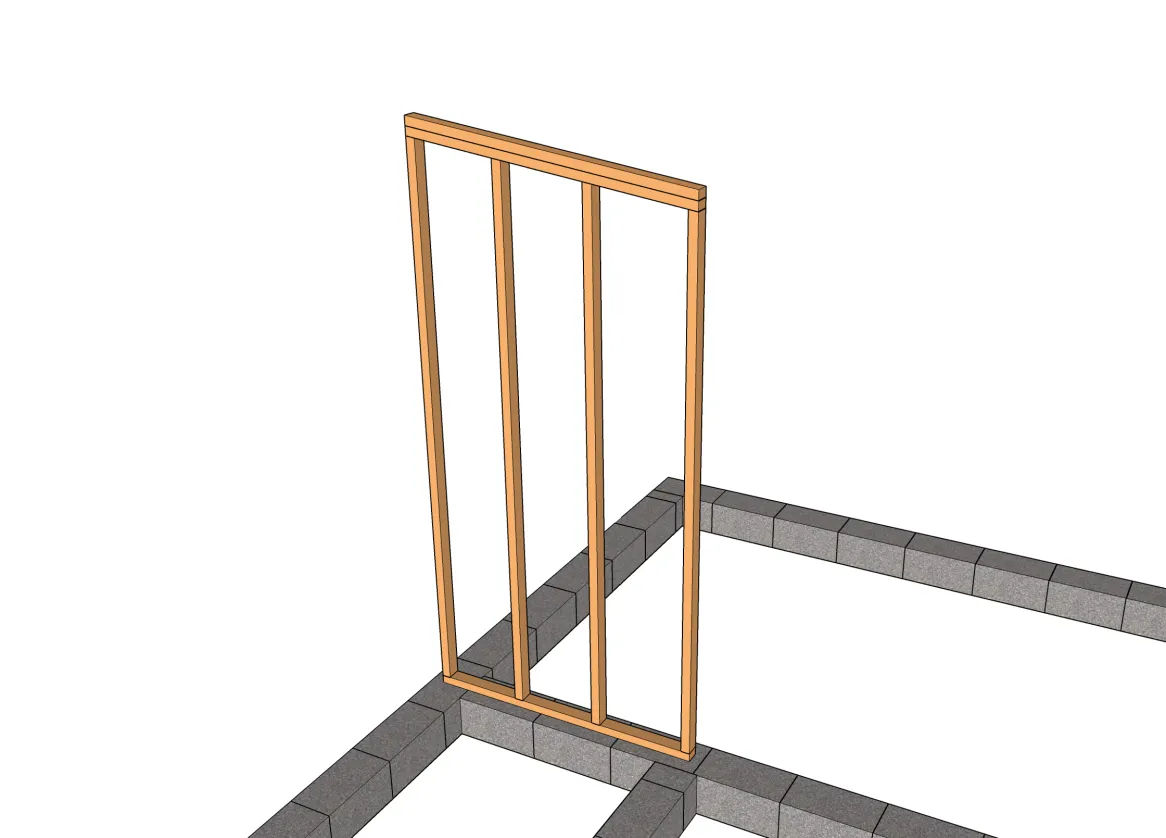

Nomenklatur der Wand M2

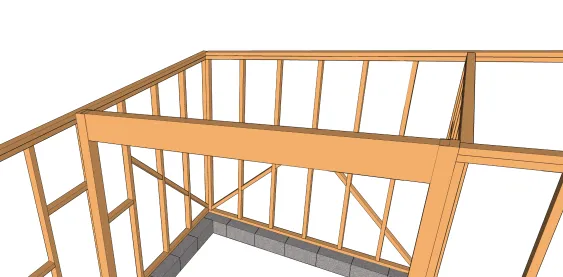

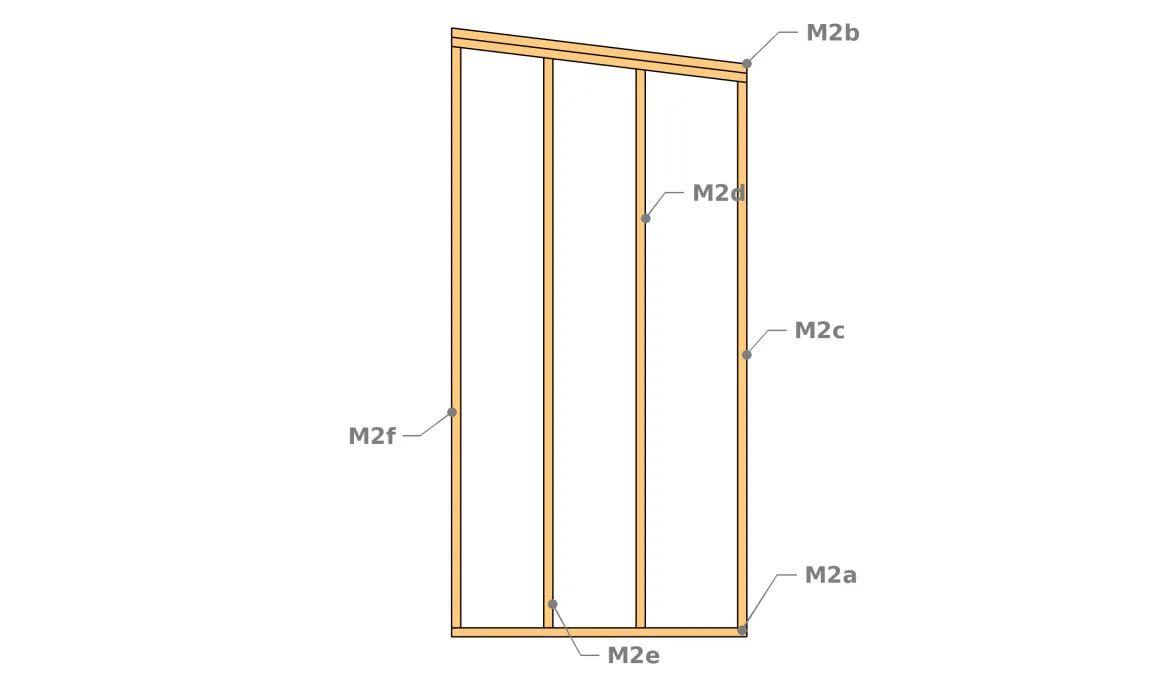

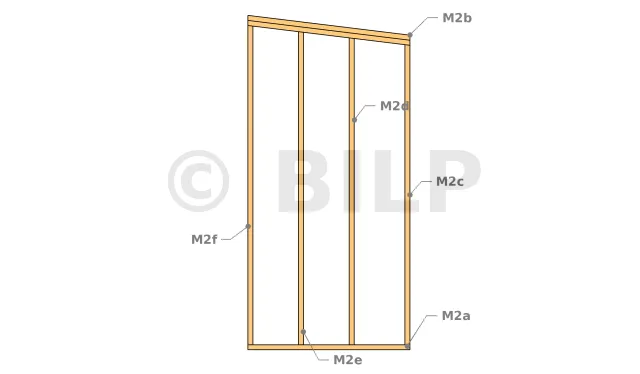

Ansicht Rahmen M2-Wand

Id.	Bezeichnung	Querschnitt	Länge	Menge
M2a	Schwelle	6x4 cm	129 cm	1
M2b	Schwelle	6x4 cm	130 cm	2
M2c	Ständer	6x4 cm	202.5 cm	1
M2d	Ständer	6x4 cm	207.9 cm	1
M2e	Ständer	6x4 cm	213.2 cm	1
M2f	Ständer	6x4 cm	218.5 cm	1
-	Fassadenverkleidung	-	-	3.72 m²

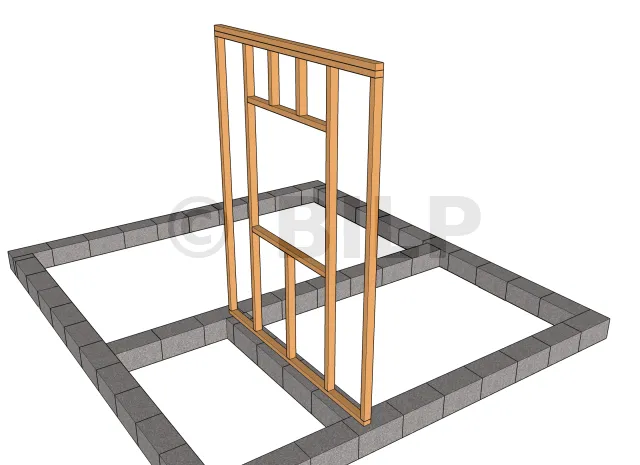

Nomenklatur der Wand M3

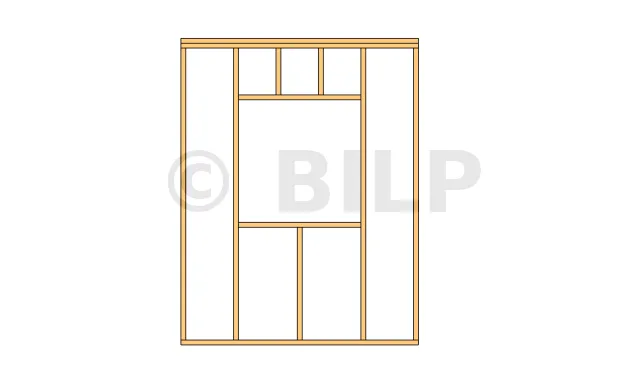

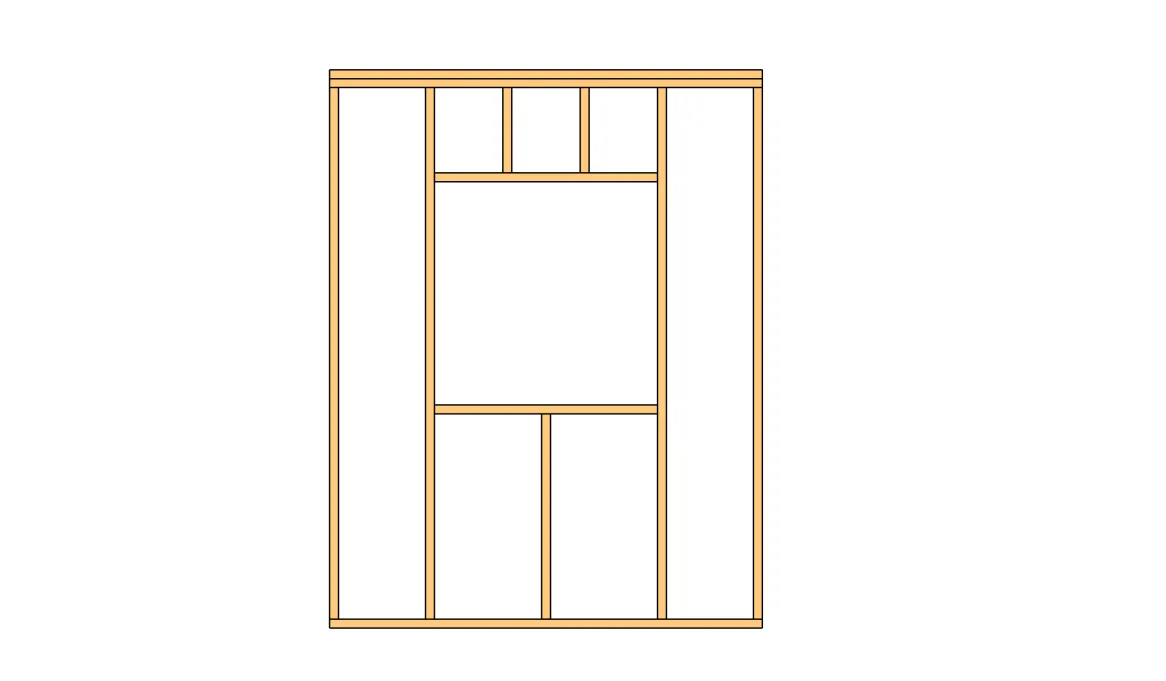

Ansicht Rahmen M3-Wand

Id.	Bezeichnung	Querschnitt	Länge	Menge
M3a	Schwelle	6x4 cm	194 cm	1
M3b	Schwelle	6x4 cm	194 cm	2
M3c	Ständer	6x4 cm	202.5 cm	4
M3d	Oberer und unterer Querbalken des Fensters	6x4 cm	100 cm	2
M3e	Pfosten oben Fenster	6x4 cm	-1.5 cm	2
M3f	Brüstungspfosten (unterhalb des Fensters)	6x4 cm	96 cm	1
-	Fassadenverkleidung	-	-	4.44 m²

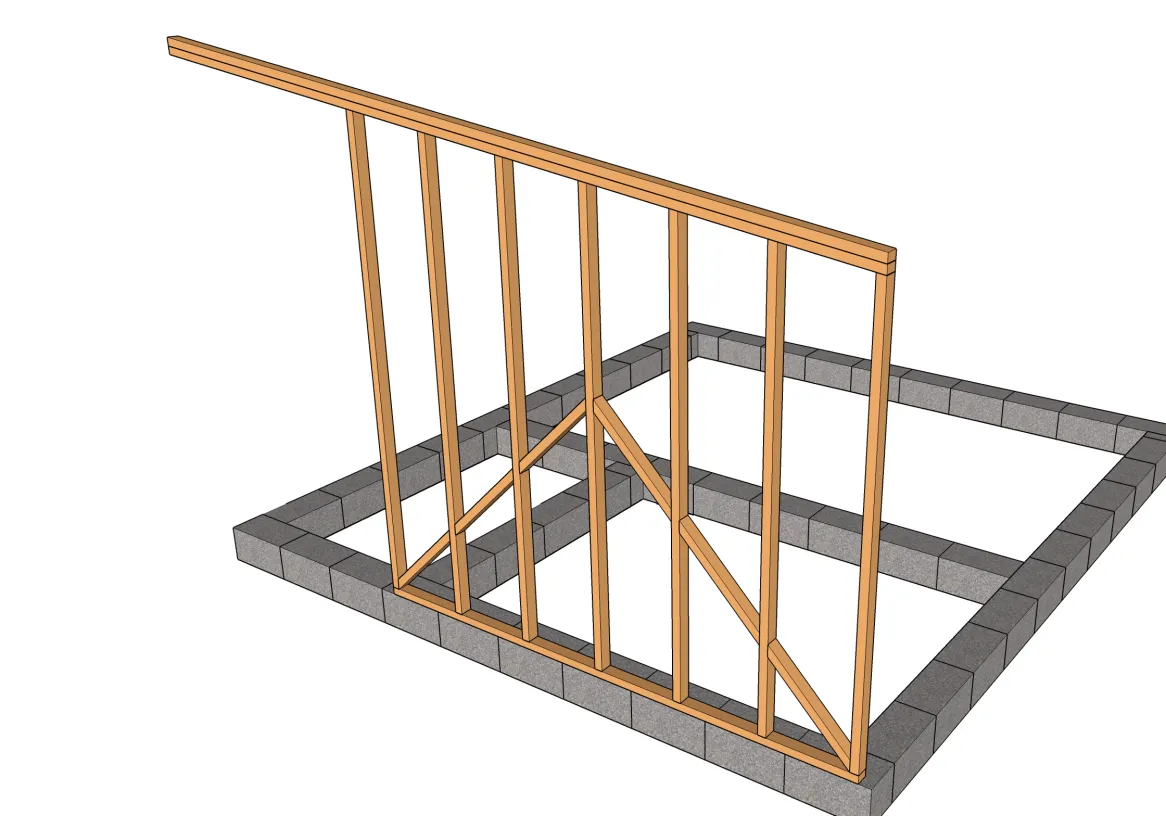

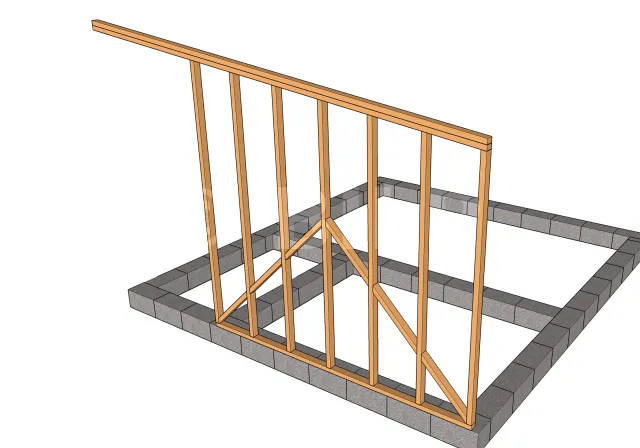

Nomenklatur der Wand M4

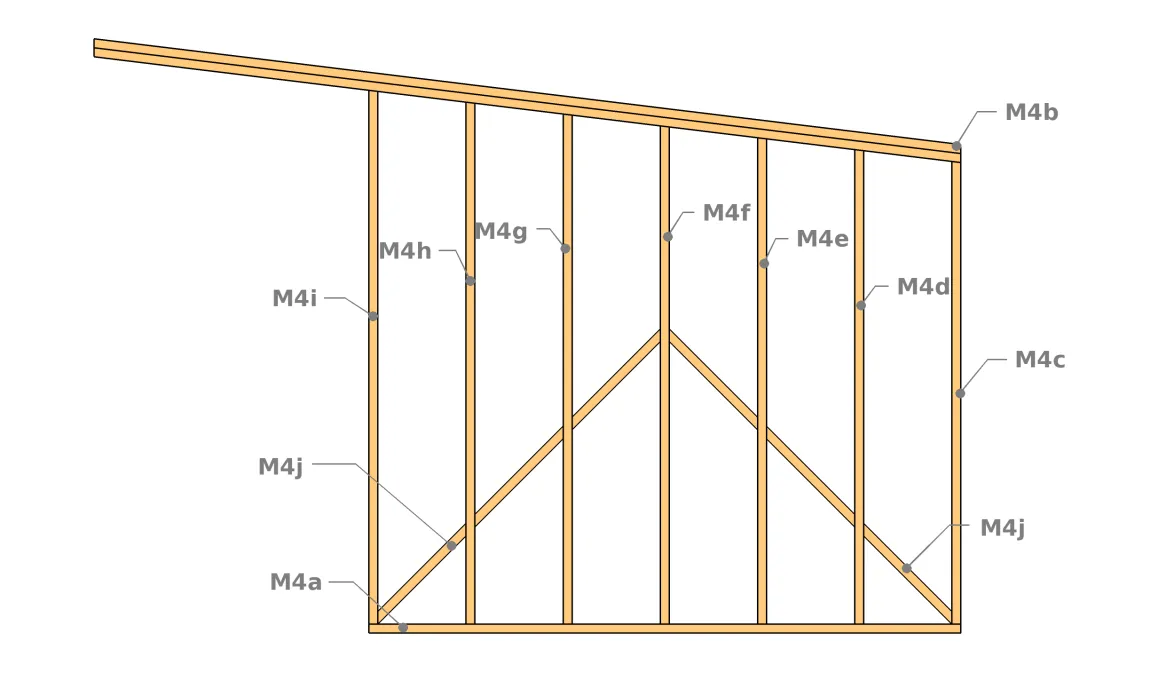

Ansicht Rahmen M4-Wand

Id.	Bezeichnung	Querschnitt	Länge	Menge
M4a	Schwelle	6x4 cm	265 cm	1
M4b	Schwelle	6x4 cm	403.1 cm	2
M4c	Ständer	6x4 cm	169 cm	1
M4d	Ständer	6x4 cm	174.6 cm	1
M4e	Ständer	6x4 cm	180.1 cm	1
M4f	Ständer	6x4 cm	185.7 cm	1
M4g	Ständer	6x4 cm	191.3 cm	1
M4h	Ständer	6x4 cm	196.9 cm	1
M4i	Ständer	6x4 cm	202.5 cm	1
M4j	Streben	6x4 cm	63.8 cm	6
-	Fassadenverkleidung	-	-	6.96 m²

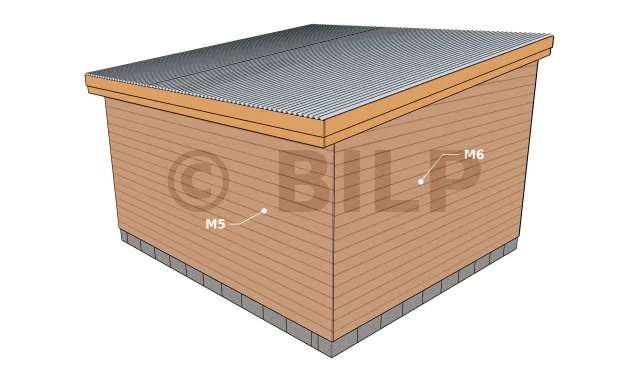

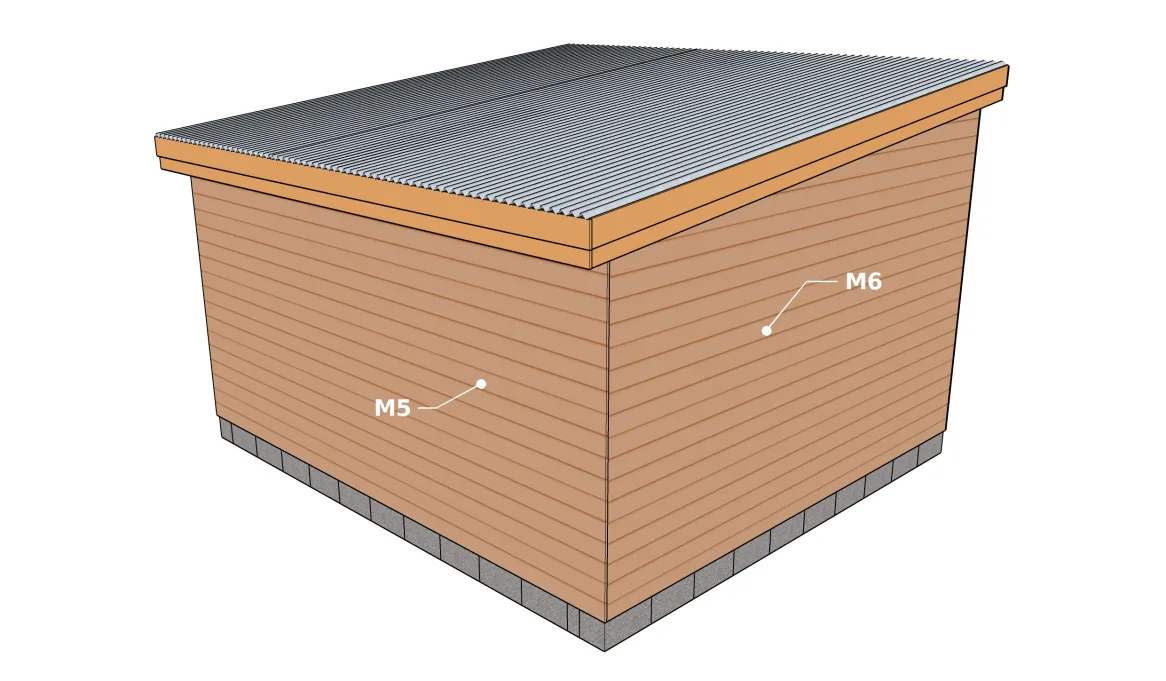

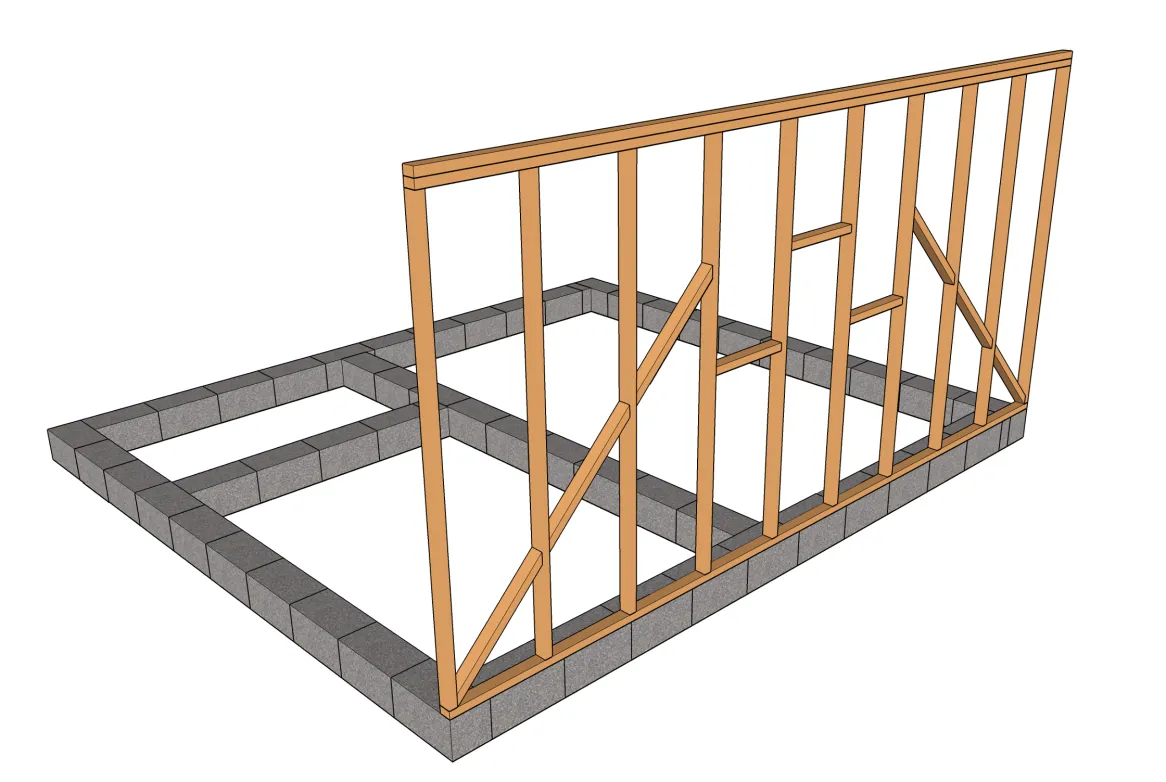

Nomenklatur der M5-Wand

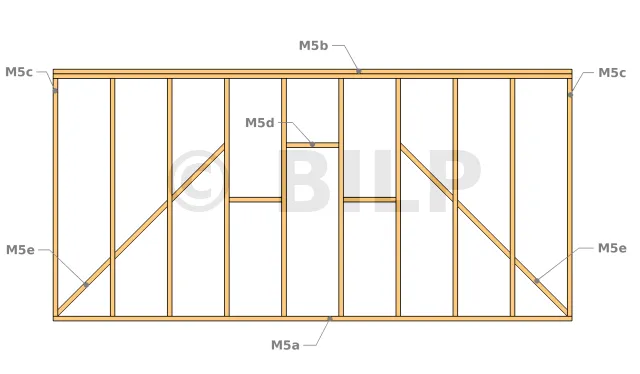

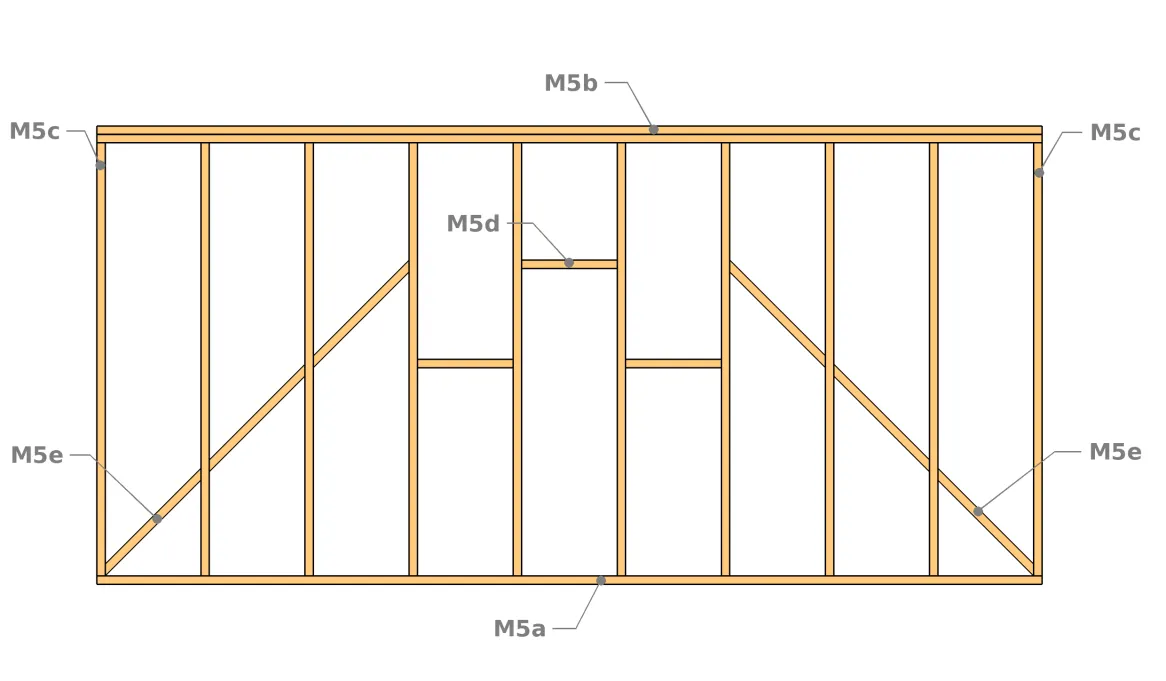

Ansicht Rahmen M5-Wand

Id.	Bezeichnung	Querschnitt	Länge	Menge
M5a	Schwelle	6x4 cm	449.4 cm	1
M5b	Schwelle	6x4 cm	449.4 cm	2
M5c	Ständer	6x4 cm	169.5 cm	10

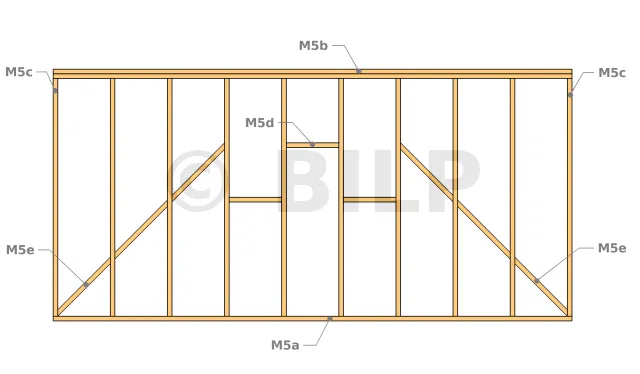

M5d	Streben	6x4 cm	49.9 cm	6
M5e	Streben	6x4 cm	64.3 cm	3
-	Fassadenverkleidung	-	-	10.8 m²

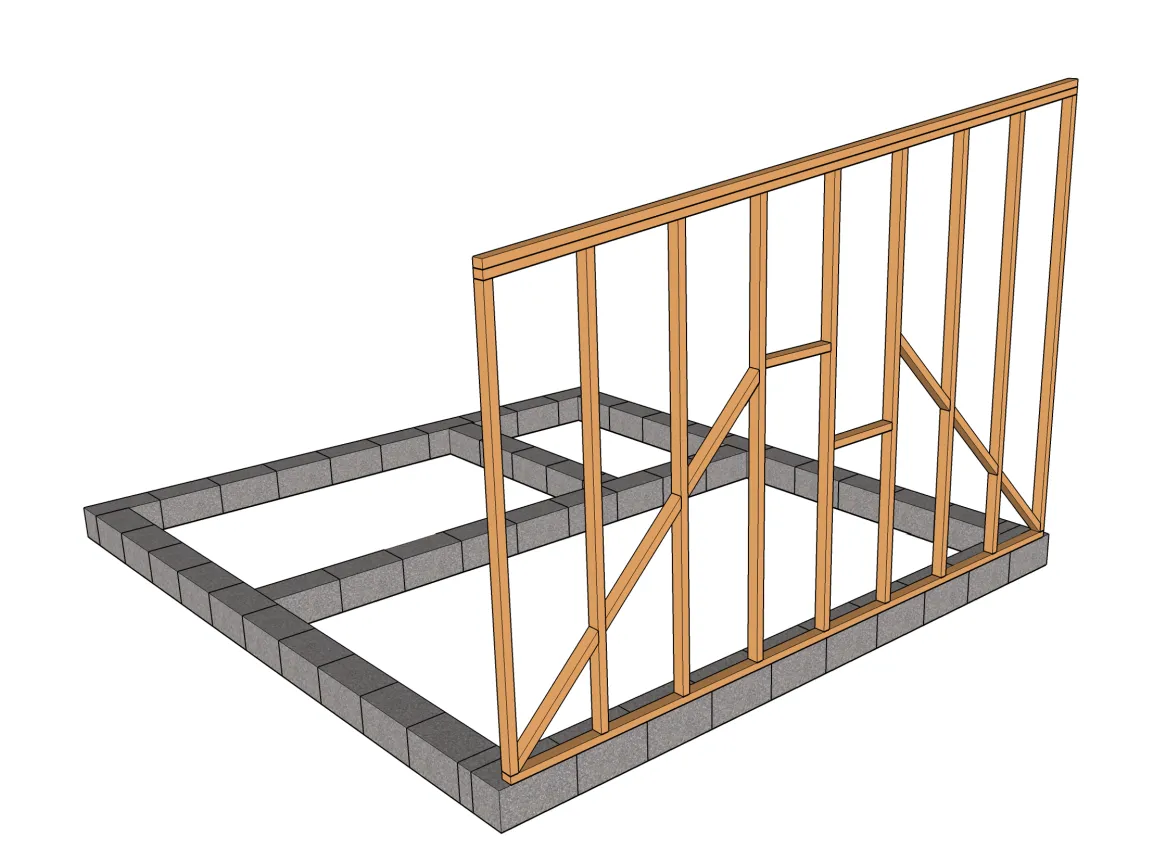

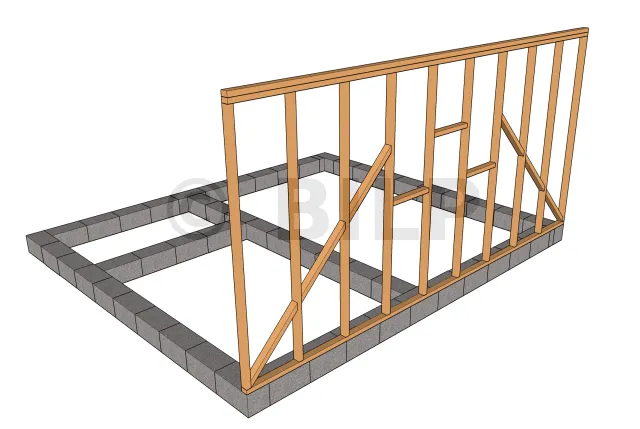

Nomenklatur der M6-Wand

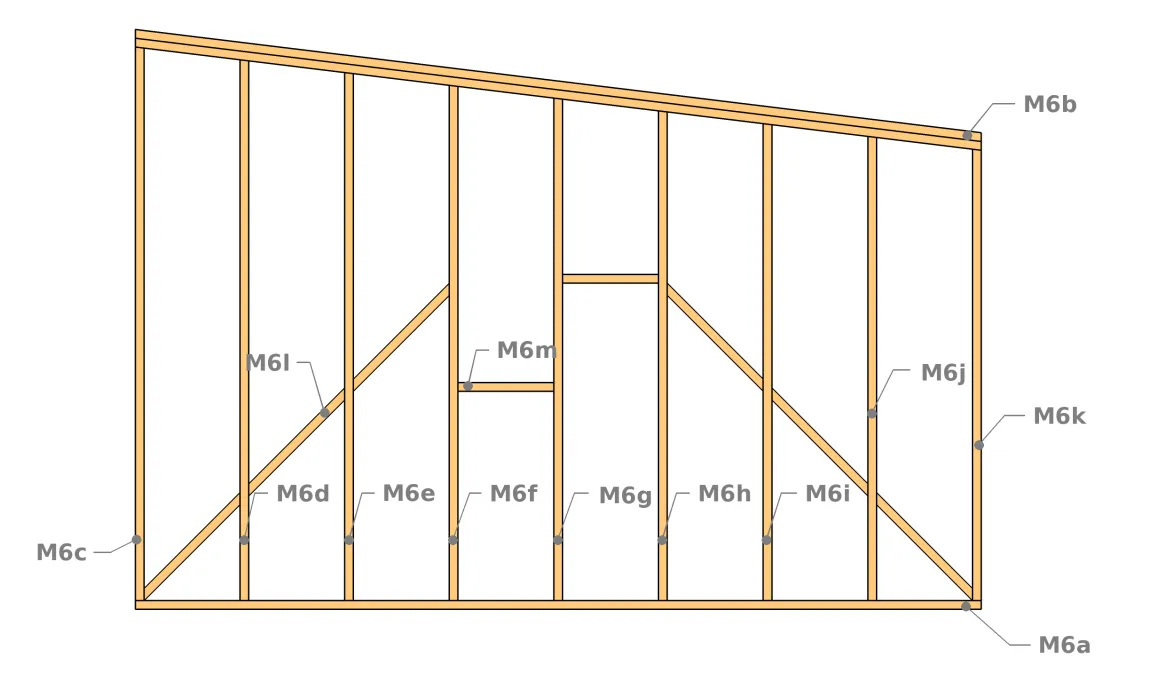

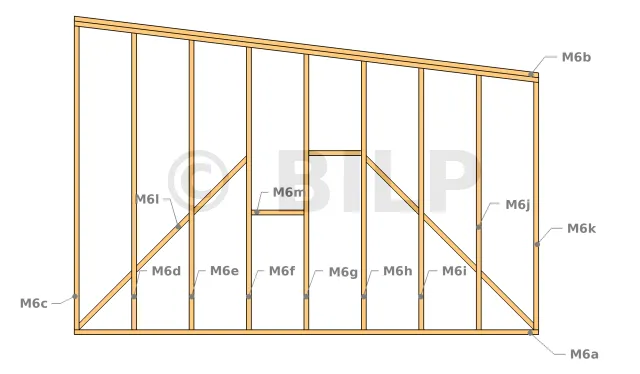

Ansicht Rahmen M6-Wand

Id.	Bezeichnung	Querschnitt	Länge	Menge
M6a	Schwelle	6x4 cm	400 cm	1
M6b	Schwelle	6x4 cm	403.1 cm	1
M6c	Ständer	6x4 cm	218.5 cm	1
M6d	Ständer	6x4 cm	212.3 cm	1
M6e	Ständer	6x4 cm	206.1 cm	1
M6f	Ständer	6x4 cm	199.9 cm	1
M6g	Ständer	6x4 cm	193.8 cm	1
M6h	Ständer	6x4 cm	187.6 cm	1
M6i	Ständer	6x4 cm	181.4 cm	1
M6j	Ständer	6x4 cm	175.2 cm	1
M6k	Ständer	6x4 cm	169 cm	1

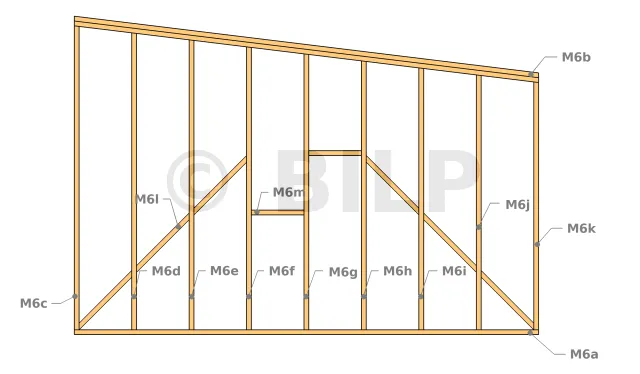

M6l	Streben	6x4 cm	70.7 cm	1
M6m	Streben	6x4 cm	50 cm	1
-	Fassadenverkleidung	-	-	10.68 m²

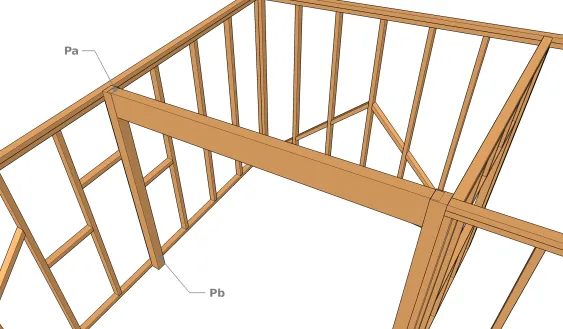

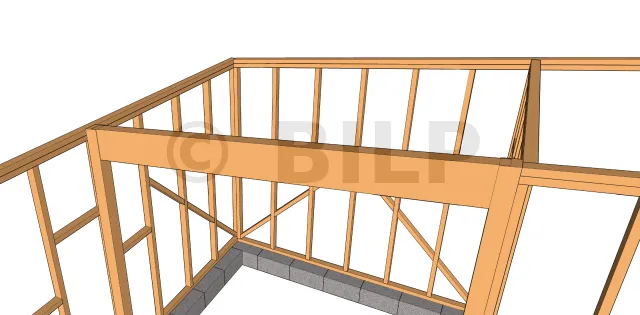

Nomenklatur der Pfette und Pfosten

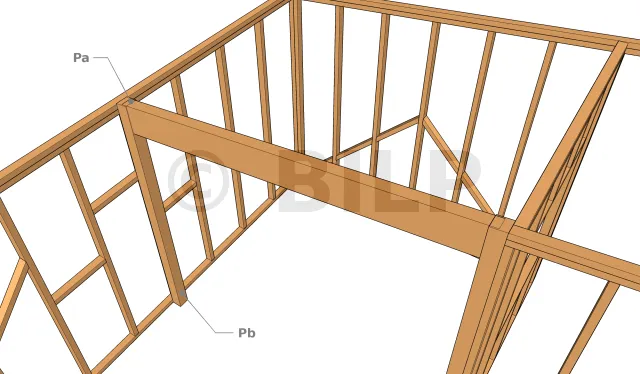

Ansicht der Pfette

Nomenklatur Pfette

Id.	Bezeichnung	Querschnitt	Länge	Menge
Pa	Pfette	22.5x7.5 cm	273.1 cm	1
Pb1	Pfosten	9x9 cm	181.5 cm	1
Pb2	Pfosten	9x9 cm	214.5 cm	1

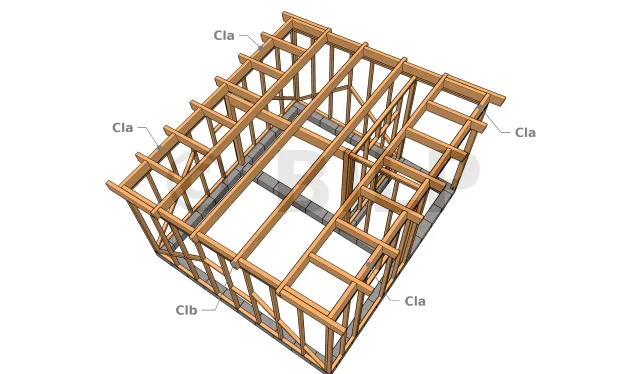

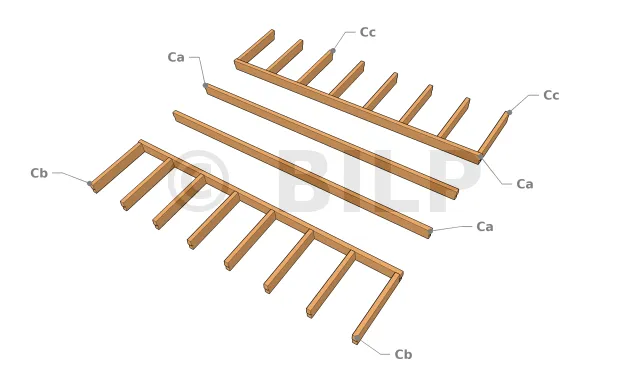

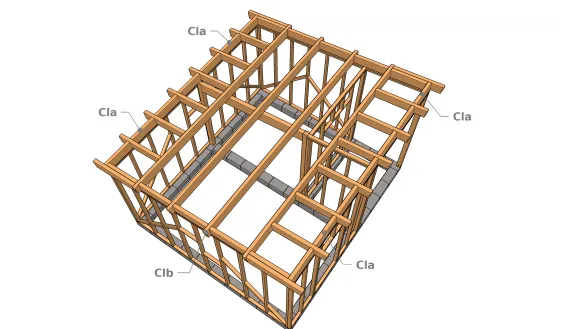

Nomenklatur von Sparren und Ausfüllstück

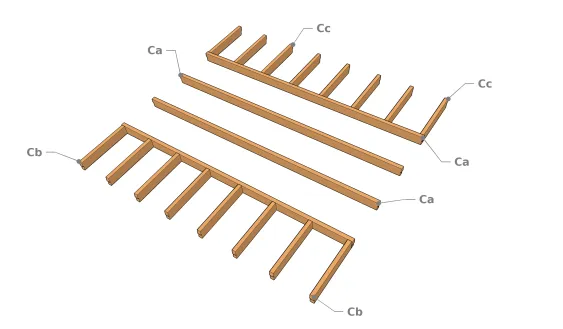

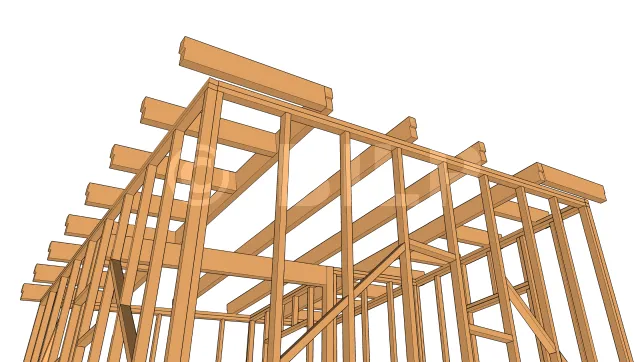

Ansicht Sparren 1

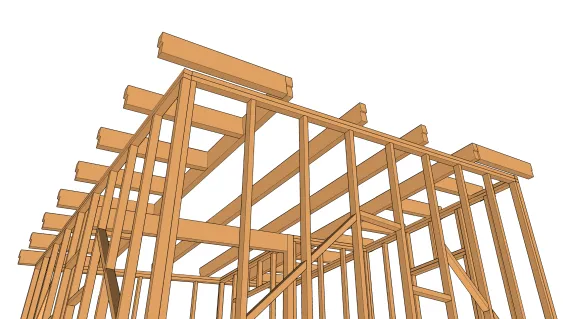

Ansicht Sparren 2

Id.	Bezeichnung	Querschnitt	Länge	Menge
Ca	Sparren	17.5x6.3 cm	467 cm	4
Cb	Sparren	17.5x6.3 cm	100.6 cm	8
Cc	Sparren	17.5x6.3 cm	100.6 cm	8
Cla	Ausfüllstück	17.5x6.3 cm	59.3 cm	14
Clb	Ausfüllstück	17.5x6.3 cm	73.1 cm	6

Dachlatte

20.7 m²

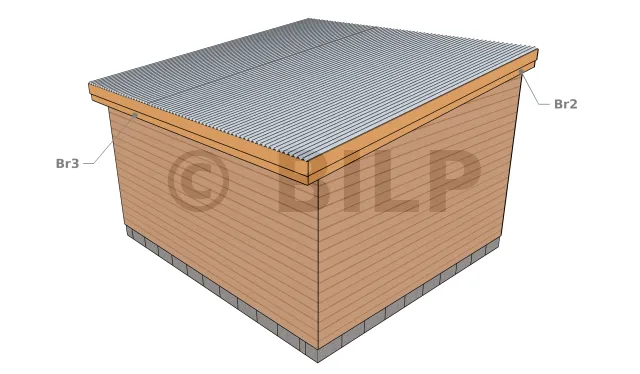

Nomenklatur von Randstreifen

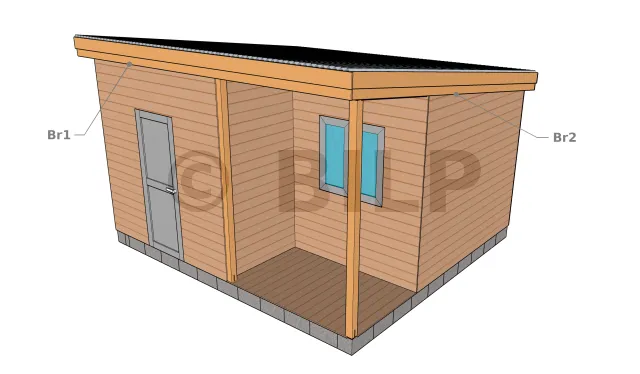

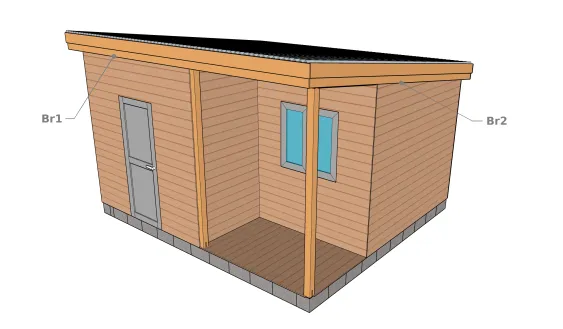

Elemente Randstreifen 1

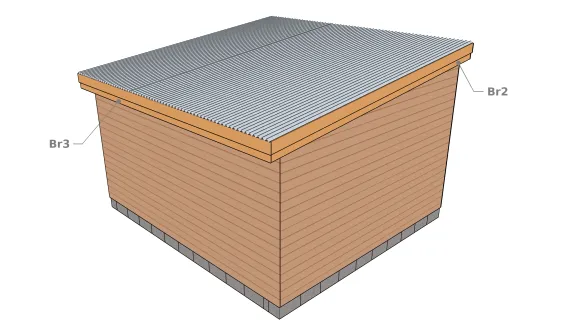

Elemente Randstreifen 2

Id.	Bezeichnung	Querschnitt	Länge	Menge

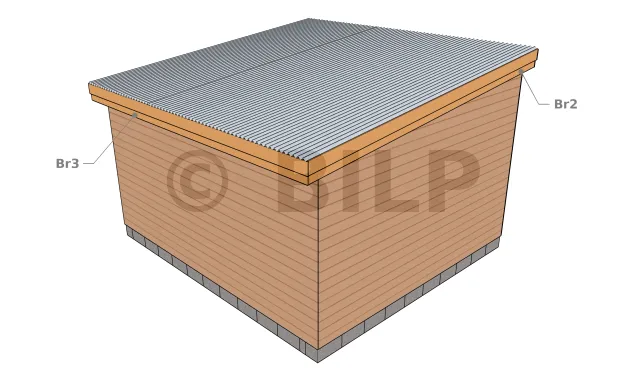

Br1	Randstreifen	15x2 cm	469 cm	2
Br2	Randstreifen	15x2 cm	417.2 cm	4
Br3	Randstreifen	15x2 cm	469 cm	2

Tür und Fenster

Id.	Bezeichnung	Dimension	Menge
P	Tür	200 x 80 cm	1
Fe	Fenster	100 x 100 cm	1

[...]

... Es gibt eine Fortsetzung!

Um den Rest des Artikels zu lesen, werden Sie PREMIUM-Mitglied

So entdecken Sie :

Globale Zusammensetzung der Struktur
Bodenbelag an der Veranda
Nomenklatur der Wand M1
Nomenklatur der Wand M2
Nomenklatur der Wand M3
Nomenklatur der Wand M4
Nomenklatur der M5-Wand
Nomenklatur der M6-Wand
Nomenklatur der Pfette und Pfosten
Nomenklatur von Sparren und Ausfüllstück
Nomenklatur von Randstreifen
Tür und Fenster

Und viele hochauflösende Illustrationen :

aber auch den Download der KOMPLETTEN Bauanleitung im PDF-Format, exklusive Schulungsvideos, Berechnungstools, SKETCHUP-Komponenten, usw. usw.
Ich werde PREMIUM-MITGLIED

Ihr Kommentar

1.
M Davin
DAVIN MATHIEU 19. März 2021 21:45
Guten Abend,
Bevor ich meinen Kostenvoranschlag für das Holz bestätigte, wollte ich die Menge neu berechnen. Ich habe gerade bemerkt, dass die obere Leiste der Wand M1 3m04 lang ist und die untere Leiste der Wand M6 ebenfalls 3m04 lang ist. Ich habe eine Fliese mit den Maßen 3m04 x 3m04. Welche Länge ist die richtige für das Zuschneiden meiner Holme und Pfosten ?

Mit freundlichen Grüßen.

Mathieu Davin
- ^ Abmessung der Schwelle und des Rähms Yvan 21. März 2021 10:03

  Guten Tag,

  Wenn die Ober- und Unterleiste parallel zueinander verlaufen (die Oberleiste ist nicht geneigt), ist es normal, dass sie die gleichen Maße haben.
  Für die Unterleiste auf Ihrer 304 x 304 [cm] großen Fliese benötigen Sie zwei Unterleisten von 304 cm und zwei Unterleisten von (304 - Breite der Unterleiste) cm.

  Mit freundlichen Grüßen

  ^ Abmessung der Schwelle und des Rähms DAVIN MATHIEU 22. März 2021 20:57

  Guten Abend, Wand 1 und Wand 6 liegen nebeneinander. Wenn der Rähm 3,04 m lang ist, kann die Schwelle nicht 3,04 m lang sein. Sonst würde sie über meine Bodenplatte hinausragen. 3m04+0.07 (Breite der Schiene). Müssen bei diesem Gartenhaus die Vorder- und Hinterwand am längsten sein oder die Seitenwände ?

  Mit freundlichen Grüßen.

  Mathieu Davin
2.
M Davin
DAVIN MATHIEU 14. Februar 2021 21:52
Guten Abend,
Ich bin kurz vor der Fertigstellung meines Gartenhauses und habe zwei Fragen:
Die erste betrifft den Abstand zwischen den Pfosten. Kann ich bis zu 60 cm Abstand haben oder muss ich mich an den in den Plänen vorgeschlagenen Abstand halten?
Die zweite Frage betrifft die Befestigung der Dachsparren. Wenn ich die Dachsparren an den oberen Holmen befestigen und nicht auf ihnen aufliegen lassen möchte, kann ich dann die beiden oberen Holme (7x4,5) durch einen Sparren (17,5x6,3) ersetzen?

Mit freundlichen Grüßen.

M Davin
- ^ Entraxe des montants et fixation des chevrons Yvan 15. Februar 2021 09:37

  Guten Tag,

  Was den Achsabstand der Pfosten betrifft, können Sie Ihre Pfosten untereinander um 58 cm auseinandersetzen, wenn Sie in Zukunft Dämmstoffe einbauen möchten.

  Aus mechanischer Sicht ist es immer besser, ein Element über einem anderen Element zu befestigen, damit es sich direkt darauf abstützen kann, wenn dies möglich ist. Im anderen Fall sind es die Beschläge (Schuhe, Winkel, Schrauben usw.), die die Lasten tragen. Wenn möglich, sollten Sie diesen Fall vermeiden, aber ja, es ist möglich und die Befestigung muss für den Fortbestand des Bauwerks gut gesichert sein.

  Mit freundlichen Grüßen

auf diesen Artikel antworten
