Pläne (Ansichten)

Bruno

Die Ansichten von vorne, von oben und von der Seite

Hier ein kostenloser Auszug aus der Bauanleitung :


Die in den Plänen genannten Maße sind in der folgenden Tabelle aufgelistet.

L2 20 cm
L3 7 cm
P1 253 cm
P2 200 cm
N1 129 cm
N2 271 cm
H1 199 cm
H2 248 cm
Dp 86.5 cm
Lp 80 cm
Hp 200 cm
Df 54.5 cm
Lfe 100 cm
Hfe 100 cm
Hfe1 200 cm
Hf 20 cm

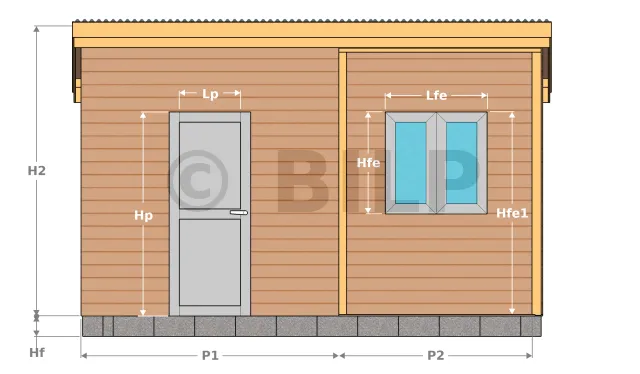

Hauptfassade

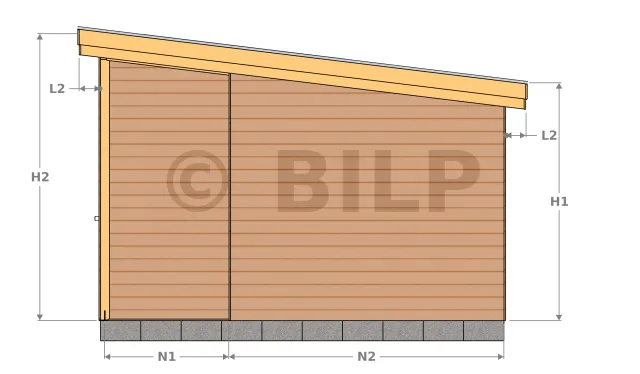

Ansicht Seitenfassade rechts

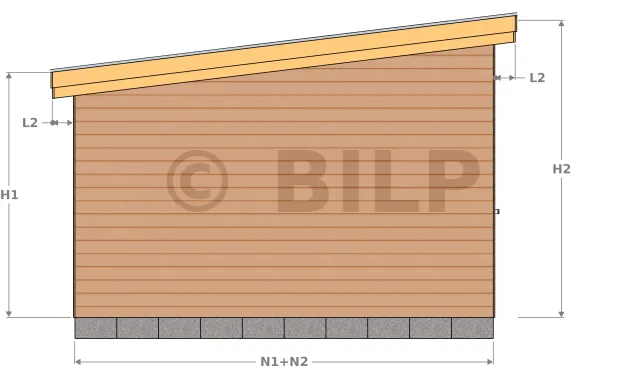

Ansicht Seitenfassade links

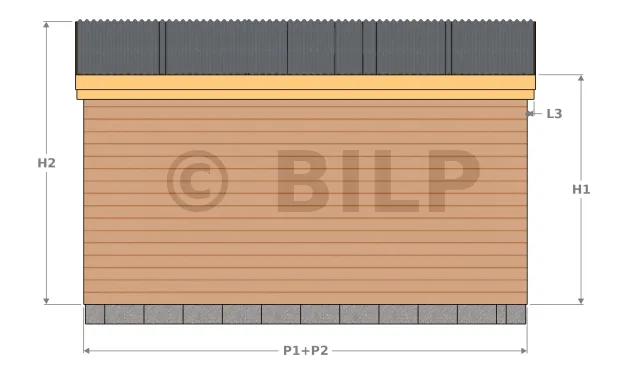

Ansicht Rückseitenfassade


[...]
