Pläne (Ansichten)

Bruno

Vorder-, Ober- und Seitenansichten

Hier ein kostenloser Auszug aus der Bauanleitung :


Die in den Plänen genannten Maße sind in der folgenden Tabelle aufgelistet.

L1 240 cm
L2 40 cm
L3 30 cm
H1 234 cm
H2 290 cm
P1 300 cm
Dp 102 cm
Lp 140 cm
Hp 190 cm
Hf 10 cm
Dfe 180 cm
Lfe 100 cm
Hfe 120 cm

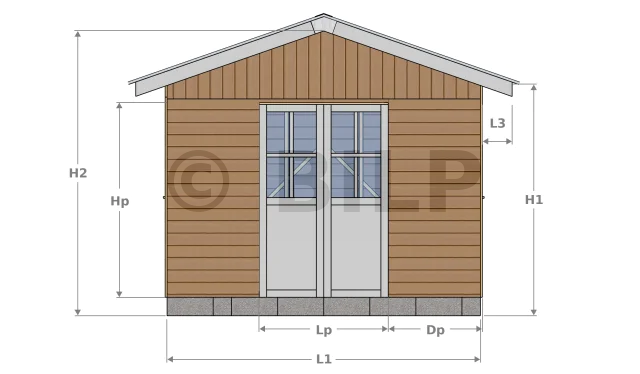

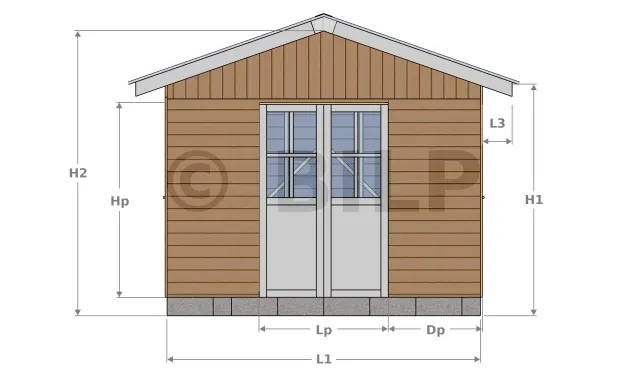

Ansicht Hauptfassade

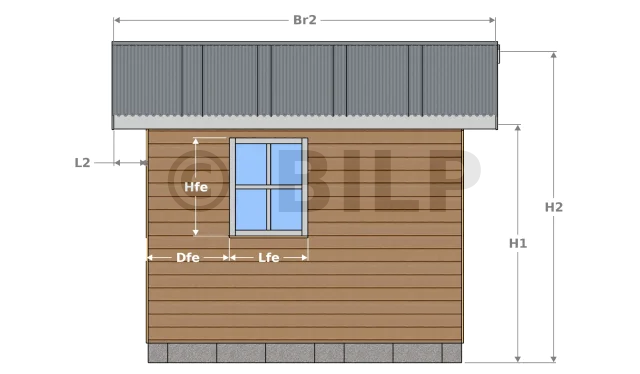

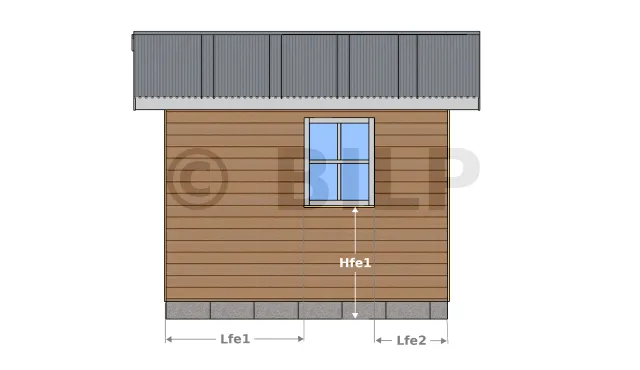

Ansicht Seitenfassade rechts

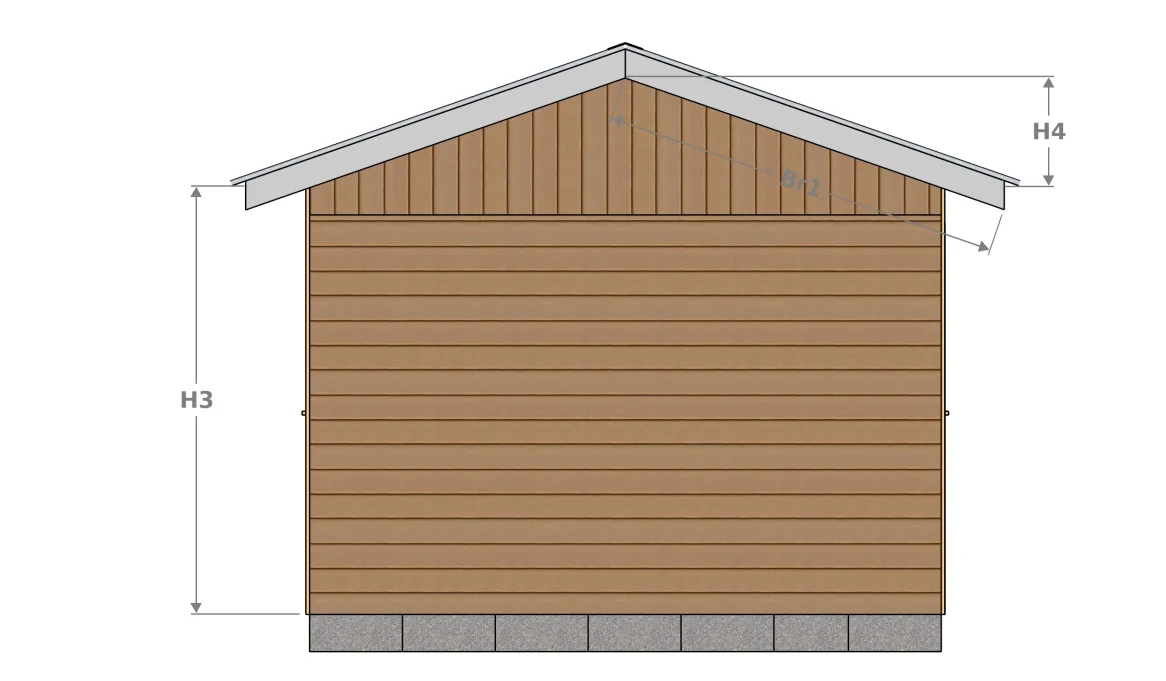

Ansicht hintere Fassade

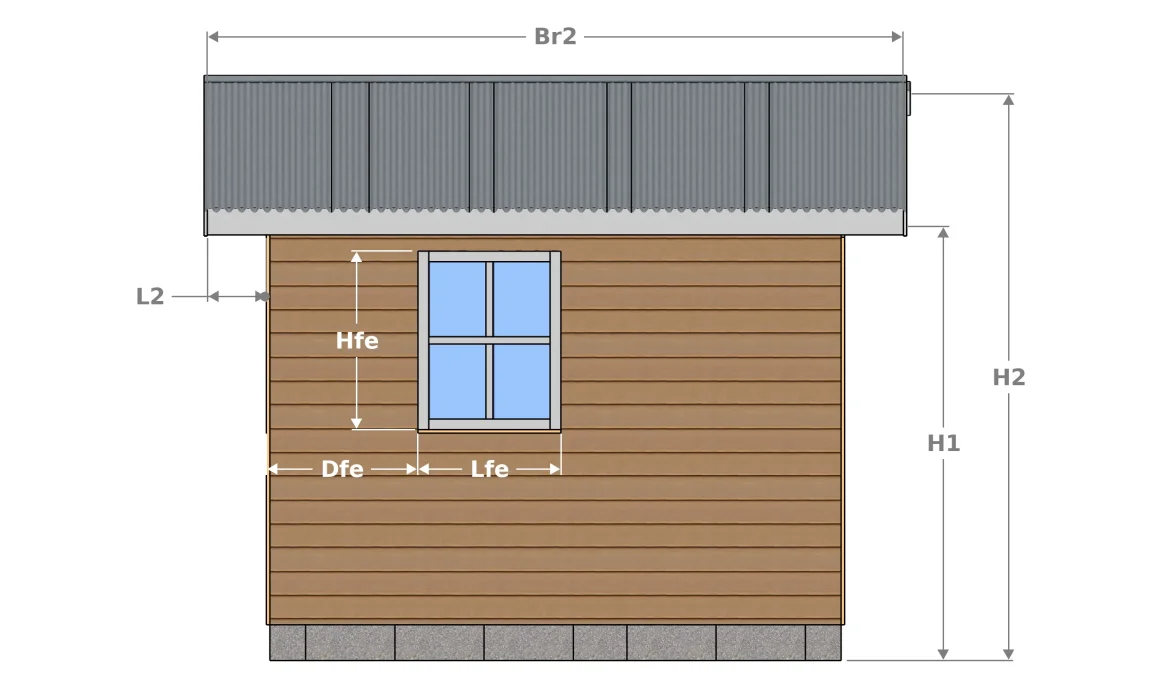

Ansicht Seitenfassade links

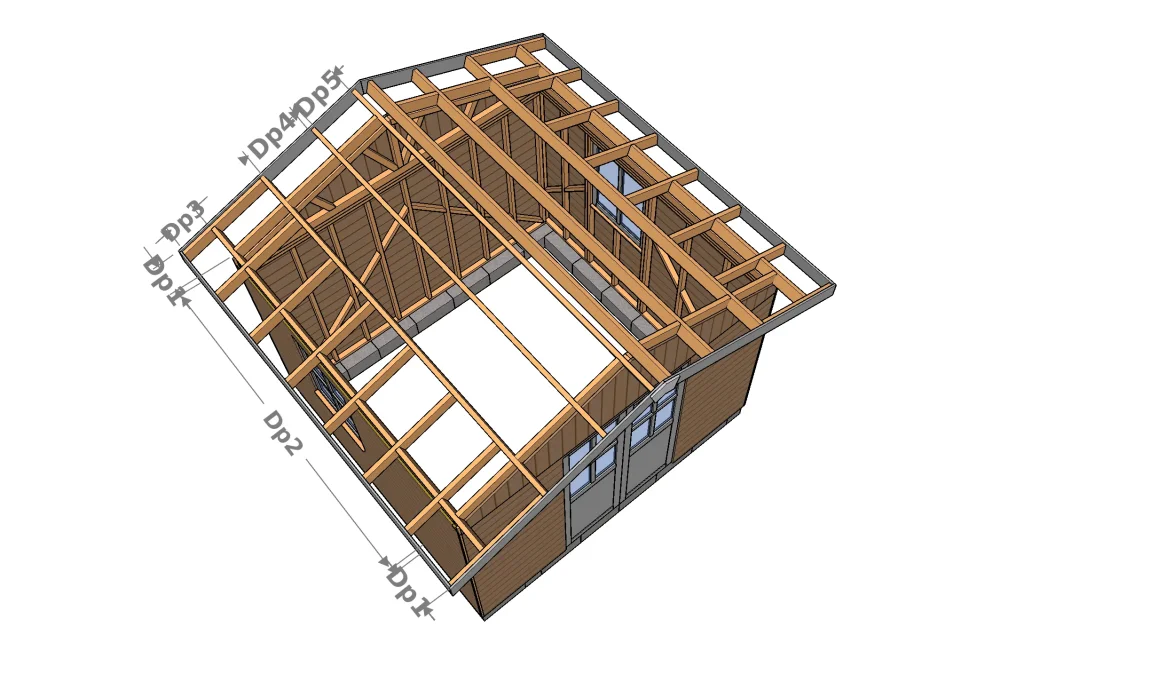

Ansicht von oben


[...]

... Es gibt eine Fortsetzung!
Um den Rest des Artikels zu lesen, werden Sie PREMIUM-Mitglied
  • So entdecken Sie :
  • Und viele hochauflösende Illustrationen :

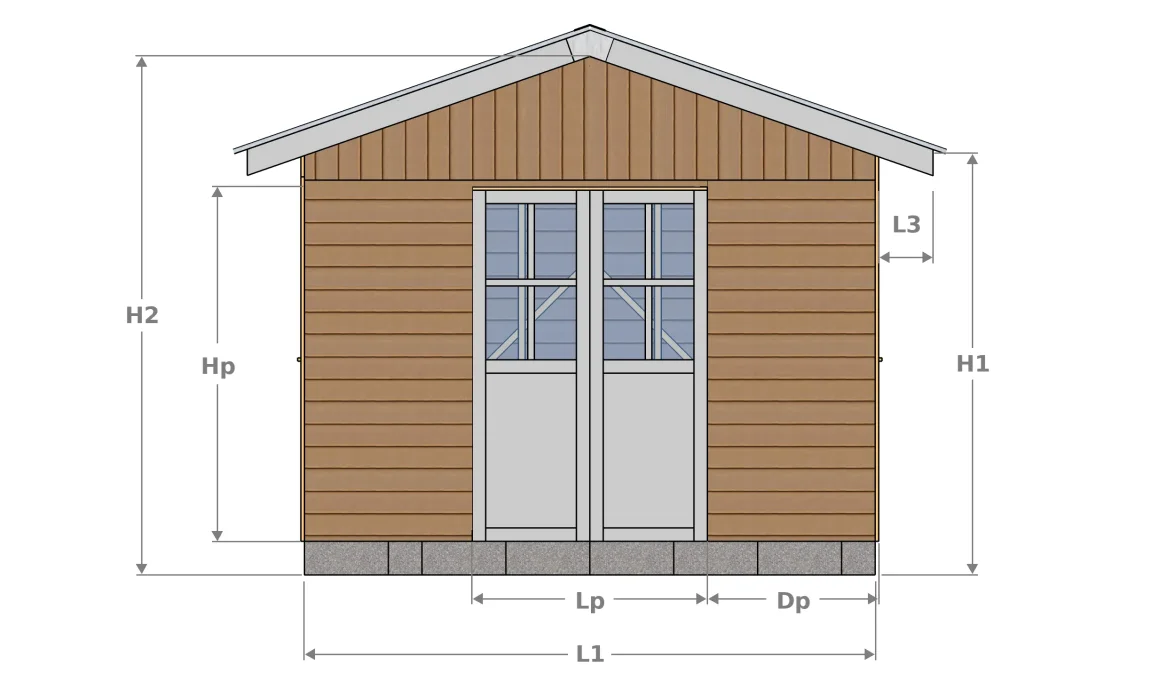

  • Ansicht Hauptfassade
  • Ansicht Seitenfassade rechts
  • Ansicht hintere Fassade
  • Ansicht Seitenfassade links
  • Ansicht von oben


  • aber auch den Download der KOMPLETTEN Bauanleitung im PDF-Format, exklusive Schulungsvideos, Berechnungstools, SKETCHUP-Komponenten, usw. usw.
Ich lade mein Modell 5 herunter

Gehen Sie alle Rubriken dieser Vorlage durch, füllen Sie die Formulare aus, wählen Sie Ihre Optionen und Einstellungen. Laden Sie dann Ihre PDF-Datei herunter, die Ihre persönlichen Einstellungen berücksichtigt. Sie können es dann ausdrucken, um einkaufen zu gehen und sich während des Baus zu orientieren.
