Die Elemente abschneiden
Der Bau des Baumhauses beginnt mit dem Zuschnitt der Elemente, die Sie für die Wände benötigen. Um bei den Schnitten genau zu sein, sollten Sie die Baupläne zur Hand haben. In Bezug auf die Pfosten der Haupt- und Hinterfassade müssen Sie beim Anlegen der Schnittlinie methodisch vorgehen. Legen Sie die Pfosten nebeneinander, messen Sie die Nutzlänge, nehmen Sie ein Geodreieck zur Hilfe, um die Linie zu zeichnen, und fertig.
Bei den Pfosten der Seitenfassaden schneiden Sie zuerst die größte Länge zu und danach die Ecken. Hierbei ist zu beachten, dass die nützlichen Längen in der Stückliste die maximalen Längen sind. Es ist jedoch immer notwendig, diese Längen im Laufe des Zusammenbaus der Gerüste zu überprüfen, insbesondere bei den Streben.
Die Rahmen zusammensetzen
Um die Montage der Wände zu erleichtern, entscheiden Sie sich dafür, die Elemente einer Fassade einzeln zusammenzusetzen.
Wir beginnen mit dem Rahmen der Hauptfassade und der hinteren Fassade.

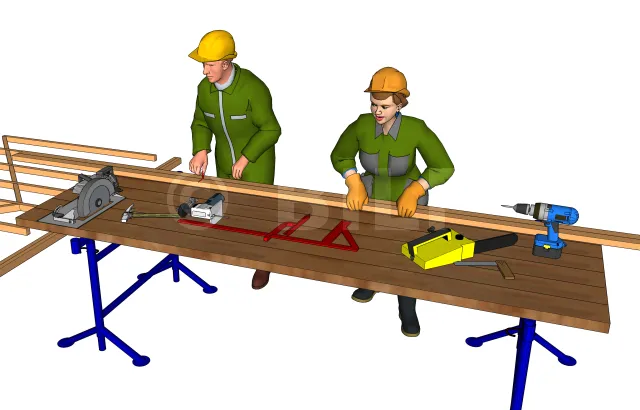

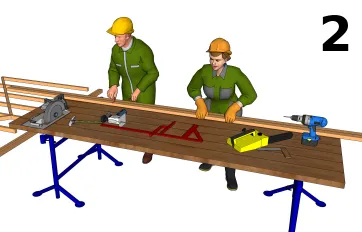

- Verwenden Sie die Abszissen- und Ordinatenmethode für die Anordnung der Ständer auf den Schwellen, wobei Sie davon ausgehen, dass "y" immer gleich 0 sein wird. Breiten Sie den Holm auf einer Fläche aus, nehmen Sie das Maßband und messen Sie den ersten Abstand. Dieser ist der Abstand zwischen dem ersten und dem zweiten Pfosten, wobei die Dicke des Pfostens am Ende hinzuaddiert wird. Wiederholen Sie dieselben Schritte, aber addieren Sie den letzten Abstand mit dem Abstand zwischen dem zweiten und dritten Pfosten und so weiter. Legen Sie nun die Holme nebeneinander und zeichnen Sie mithilfe eines Winkelmaßes und eines Bleistifts die Linien unter Bezugnahme auf die vorherigen Markierungen nach. Beginnen Sie damit, die Pfosten mit D6L100-Schrauben an den unteren Latten zu befestigen und fahren Sie mit den Rähmen fort. Wenn Ihre Lagerhölzer dicker als 40 mm sind, müssen Sie die Schrauben entsprechend länger machen.
Für die seitlichen Fassaden :
- Die Befestigung der Pfosten ist identisch mit der der Haupt- und Hinterfassade.
Bauen Sie die Rahmenbauteile für jede Fassade zusammen.
Ebenfalls zu lesen : Zusammenbau der Wänden

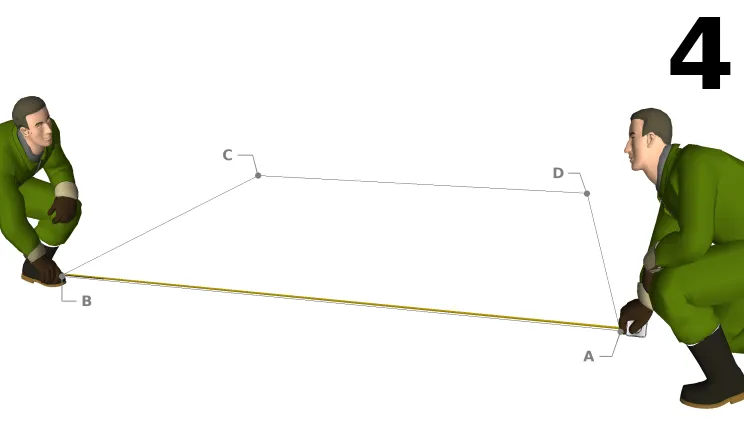

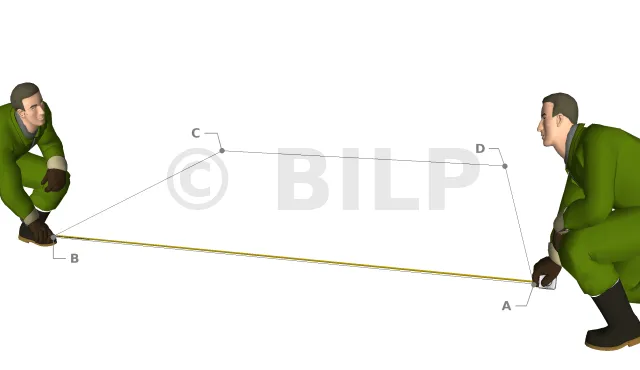

Bodenfläche abstecken
Hier geht es darum, die Fläche des Gartenhauses auf dem Boden zu markieren. Wir gehen nach der Methode 3-4-5 vor, um die Hütte zu platzieren. Der Startpunkt A (rechtes Ende der Hauptfassade) wird bekannt sein. Von diesem Punkt aus bringen wir die erste Länge des Rähms (3,40 m) zurück, indem wir mithilfe einer Schnur eine gerade Linie bis zum Punkt B (linkes Ende der Hauptfassade) ziehen. Nimm dann die dritte Ecke (Punkt D, linkes Ende der hinteren Fassade), indem du die Diagonale oder Hypotenuse des ersten Dreiecks (4,67 m) und die Länge des Segments [AD]=3,20 m misst. Den vierten Punkt C (rechtes Ende der hinteren Fassade) erhält man leicht, indem man 3.40 m von Punkt D und 3,20 m von Punkt B misst. Dort haben Sie die vier äußeren Ecken der Rähme.
Markieren Sie die Ecken und Seiten des Gartenhauses mithilfe eines Maßbands und einer Schnur.
Auch zu lesen : Die Bodenmarkierung

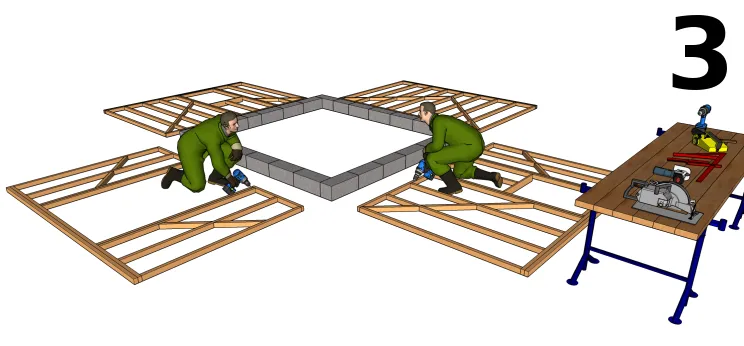

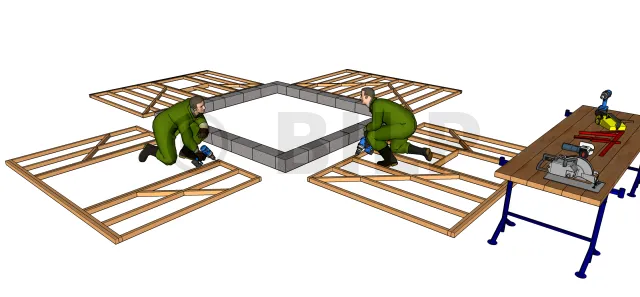

Wände montieren
- Bevor Sie die Gerüste aufstellen, bringen Sie ein Bitumenband auf dem Fundament an. Montieren Sie die Wände und befestigen Sie sie mithilfe der Muttern und Gewindestangen an den Blöcken. Nehmen Sie ein Winkelmaß, eine Wasserwaage und die erforderlichen Arbeitskräfte mit, um das Ganze zu halten. Überprüfen Sie die Rechtwinkligkeit der Bodenfläche, nachdem Sie die beiden Seitengerüste befestigt haben. Die Diagonalen müssen das gleiche Maß haben. Nehmen Sie dazu ein Dekameter zu Hilfe.
- Platziere und befestige dann die Rahmen der Hauptfassade und das der hinteren Fassade. Befestige die äußeren Pfosten dieser Fassade mit den Pfosten der Seitenfassaden.
- Sobald die Wände montiert sind, fahren Sie mit der Herstellung der Giebelwände fort. Beginnen Sie mit dem Anbringen der Giebelschwelle (F5) am Rähm. Fahren Sie mit der Befestigung des Giebelsäule (F3) fort. Achten Sie darauf, dass der Giebelschwelle senkrecht zur Strebe steht. Nun befestigen wir die Giebelbinder (F1).
Wir werden die Streben zwischen der Giebelbinder und der Giebelschwelle in einem Winkel von 60° zum Tragrahmen einfügen. Simuliere zunächst vor dem Einbau und zeichne dann die Nutzlänge an und schneide sie ab. Zum Verständnis der oben genannten Nomenklaturen lesen Sie diesen Artikel Bestandteile .
Danach können Sie mit dem Verlegen der Bodenelemente beginnen, natürlich nur, wenn Sie sich dafür entschieden haben.
Fassadenverkleidung anbringen
Die Fassadenverkleidung sollte erst nach dem Anbringen der Sparren angebracht werden.
Je nachdem, welche Art von Fassadenverkleidung du verwendest; ordne und befestige sie von unten nach oben und schön waagerecht (benutze immer einen Winkel). Benutze eine Wasserwaage und galvanisch verzinkte Schrauben TF D4 L50. Befestige sie zuerst und schneide die Überlängen mit einer Säge ab.
Für die Tür messen, schneiden und befestigen Sie die Verkleidungen in der richtigen Länge. Für die Sparrendurchführungen markieren Sie die Schnittbereiche vor Ort, schneiden Sie sie zu und befestigen Sie sie anschließend.
Prüfe beim Anbringen der Fassadenverkleidung mit einer Wasserwaage die Ebenheit und Horizontalität. Bei schwierigen Stellen ist es besser, sie zuerst auszumessen und dann vor dem Anbringen zuzuschneiden.
Bei vertikalen Fassadenverkleidungen müssen Sie diese an den Giebelteilen befestigen.
Auch zu lesen : Anbringen einer Holzverkleidung
[...]
