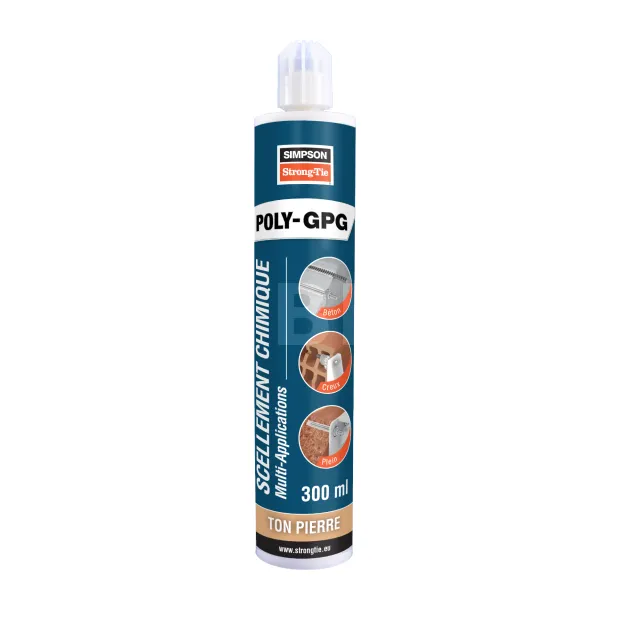

Mehrzweck-Verbundmörtel - Steinton - 300ml - Réf. POLYGPG300B-FR

Merkmale

Gegenstand

• Styrolfreies Methacrylatharz.

Vorteile

• Schnelle Abbindezeit: Gewinn für den Anwender
• Möglicher Einsatz im Innenbereich und in überfluteten Löchern (außer Meerwasser)
• Sehr gute Beständigkeit im Laufe der Zeit.
• Hoher Haftwert in Beton sowie Voll- und Hohlmauerwerk
• Feuerwiderstand 180 Min.
• 2 Düsen im Lieferumfang enthalten.

Anwendung

Unterstützung
Ungerissener Beton: M8 bis M24 / Betoneisen Ø8 bis Ø25

• Statische oder quasistatische Belastungen.
• Trockener oder nasser Beton.
• Deckenmontage zulässig.

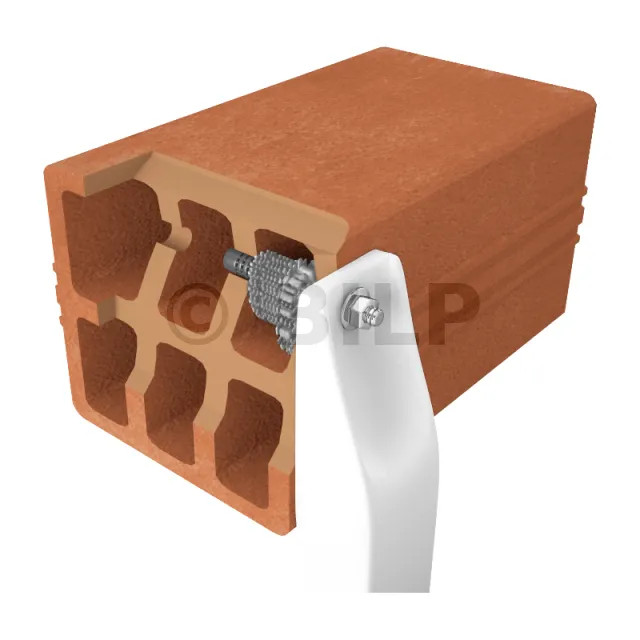

Massiv- und Hohlmauerwerk: M6 bis M12

• Statische und quasistatische Belastungen
• Trockene oder feuchte Umgebungsbedingungen (Kategorie p/w)

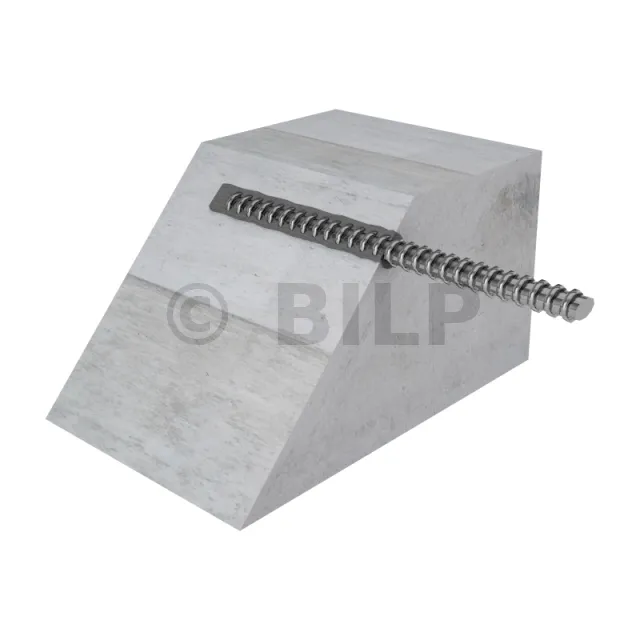

Bewehrungsstab Ø8 bis Ø12

• Statische und quasistatische Belastungen.
• Feuereinwirkung 180 Min.

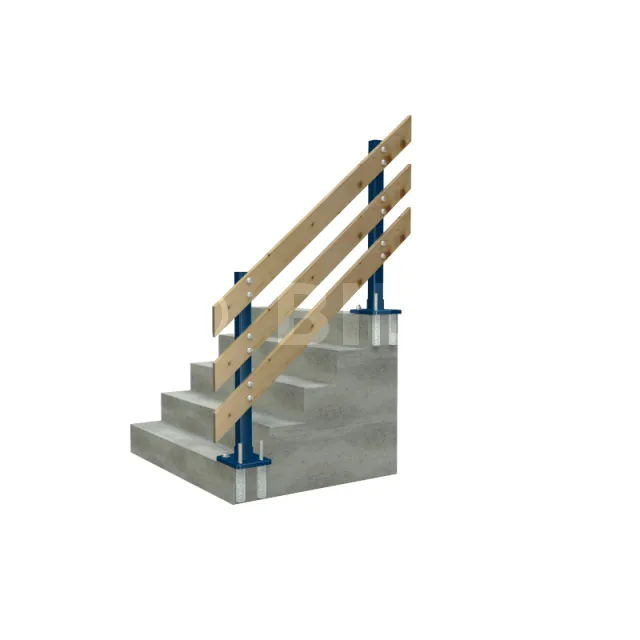

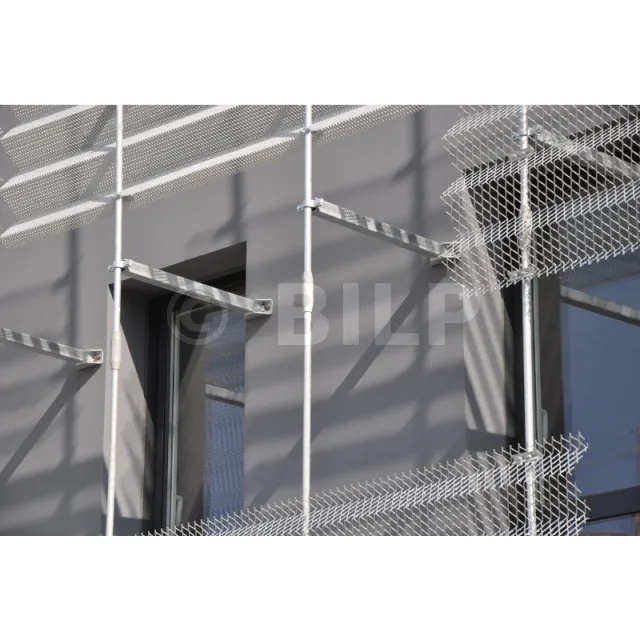

Einsatzbereiche

• Fensterladen-/Torscharniere, Antennen,
• Klimaanlagen, Warmwasserbereiter, Sanitäranlagen, Heizkörper,
• Leitplanke,
• Bauliche Verbindungen mit Eisenverbindungen.

Technische Daten

Referenzen

Bemessungswiderstand – Zug – NRd [kN] – Kohlenstoffstahl 5,8

Beton :
1. Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Schubschema basiert auf einer einheitlichen Verankerung ohne Kanteneinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
3. Der Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der Spannung im Inneren des Betons). resultiert aus äußeren Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Zug – NRd [kN] – Edelstahl A4-70

Beton :
1. Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Schubschema basiert auf einer einheitlichen Verankerung ohne Kanteneinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
3. Der Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der Spannung im Inneren des Betons). resultiert aus äußeren Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Scherung – VRd [kN] – Kohlenstoffstahl 5,8

Beton :
1. Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Schubschema basiert auf einer einheitlichen Verankerung ohne Kanteneinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
3. Der Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der Spannung im Inneren des Betons). resultiert aus äußeren Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Scherung – VRd [kN] – Edelstahl A4-70

Beton :
1. Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Schubschema basiert auf einer einheitlichen Verankerung ohne Kanteneinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
3. Der Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der Spannung im Inneren des Betons). resultiert aus äußeren Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Biegemoment – ​​MRD [Nm] – Beton

Beton :
1. Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Schubschema basiert auf einer einheitlichen Verankerung ohne Kanteneinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
3. Der Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der Spannung im Inneren des Betons). resultiert aus äußeren Lasten, einschließlich Ankerlasten).

Designwiderstand – hef = 80 mm (≤ M8) oder 85 mm (≥ M10) – Kohlenstoffstahl ≥ 4,6 / Edelstahl ≥ A2-70

Mauerwerk:

1. Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet.
2. Für kombinierte Zug- und Scherlasten oder Verankerungsgruppen mit Einfluss von Randabständen muss nach TR054 Methode A berechnet werden. Weitere Einzelheiten finden Sie in ETE.
3. Temperaturbereich: -40 °C/+40 °C (Tavg = +24 °C).
4. Koeffizient β für In-situ-Tests gemäß ETAG 029 siehe ETA-19/XXXX; Anhang C2.
5. Verschiebungen unter Betriebslast siehe ETA-19/0240; Anhang C2 und C3.

Bemessungswiderstand – Biegemoment – ​​MRD [Nm]

Mauerwerk:

1. Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet.
2. Für kombinierte Zug- und Scherlasten oder Verankerungsgruppen mit Einfluss von Randabständen muss nach TR054 Methode A berechnet werden. Weitere Einzelheiten finden Sie in ETE.
3. Temperaturbereich: -40 °C/+40 °C (Tavg = +24 °C).
4. Koeffizient β für In-situ-Tests gemäß ETAG 029 siehe ETA-19/XXXX; Anhang C2.
5. Verschiebungen unter Betriebslast siehe ETA-19/0240; Anhang C2 und C3.

Bemessungswiderstand – Zug – NRd [kN] – Betoneisen

Bemessungswiderstand – Scherung – VRd [kN] – Betoneisen

Bemessungswiderstand – Biegemoment – ​​MRD [Nm] – Betonstab
