Anker mit Spanplattenschrauben

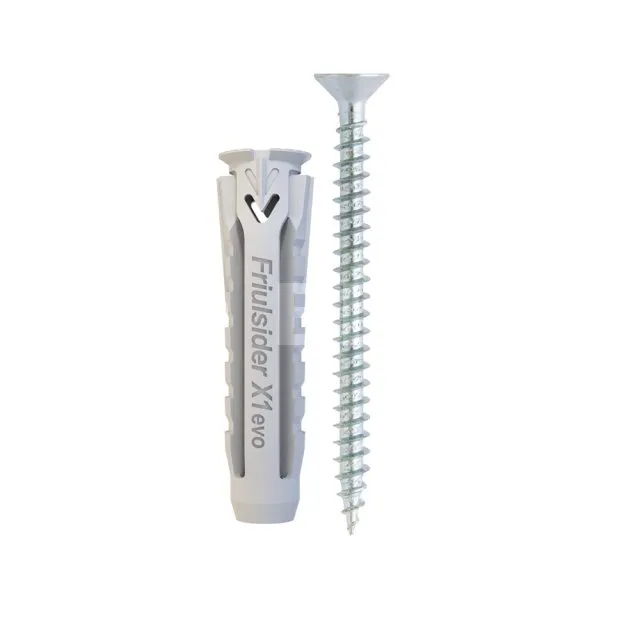

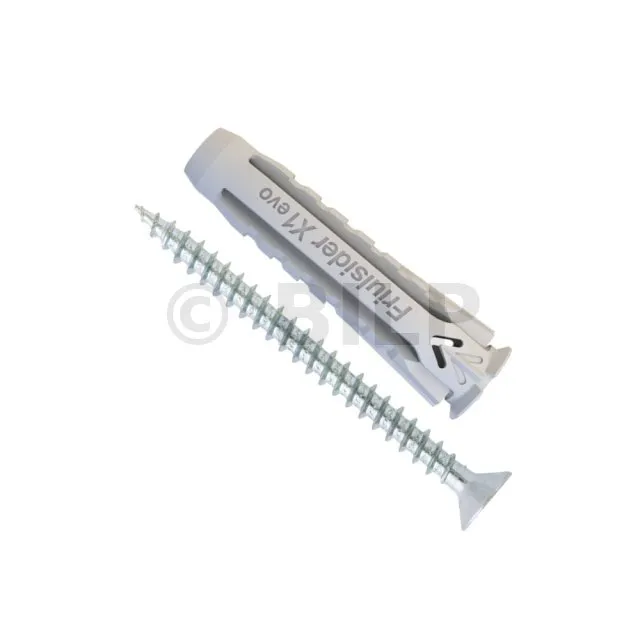

Der universelle Nylonanker X1 evo ermöglicht die optimale Befestigung von Elementen auf allen Arten von massiven oder hohlen Trägern, insbesondere auf Gipskartonplatten. Mit allen Arten von Schrauben: Holzgewindeschrauben, metrische Gewindeschrauben. Mit breiter und stabiler Auflage durch die 4 Segmente, die bei der Montage hinter der Stütze eine Rosette bilden.

bald VERFÜGBAR

Versand unter 10 Tagen.

9€¹²

inkl. MWST / Boite de 100 pièces

Durchmesser :

Referenz
Verpackung

Boite de 100 pièces
Herstellung

Française
Material

Cheville : Nylon
Marke

SIMPSON Strong-Tie
Länge

30mm
Maximale Dicke der zu befestigenden Teile (tfix)

5mm
Schraubendurchmesser

4.5mm
Länge der Schraube

40mm
Bohrlochtiefe, h1

40mm
Bohrungsdurchmesser

6mm
Prof. d’ancrage nominal, hnom standard

30mm

Merkmale

Gegenstand

Knöchel: Nylon.

Vorteile

4 Segmente, die sich bei der Installation entfalten und so stabilen Halt und erhöhten Widerstand ermöglichen,
Gleichmäßige Ausdehnung, die den Widerstand des Knöchels erhöht,
Einziehbarer Flansch, der es ermöglicht, den Anker durch das vorpositionierte zu befestigende Element zu platzieren,
Dünner Kragen, der eine bündige Montage mit der Stütze ermöglicht,
Anti-Rotationsflügel,
Konische Form und Flügel unter dem Kopf, die eine hervorragende Unterstützung des Knöchels auch bei unregelmäßigen Bohrungen ermöglichen,
Flexibles Nylon: Der Dübel kann von Hand positioniert werden und das Einschraubdrehmoment wird reduziert.

Anwendung

Einsatzbereiche

Zimmerei,
Elektro- und Sanitärinstallation.

Unterstützt

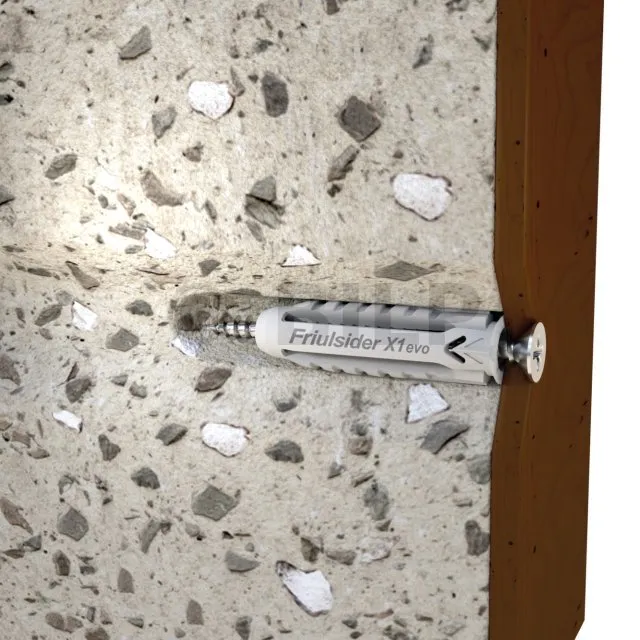

Ungerissener Beton,

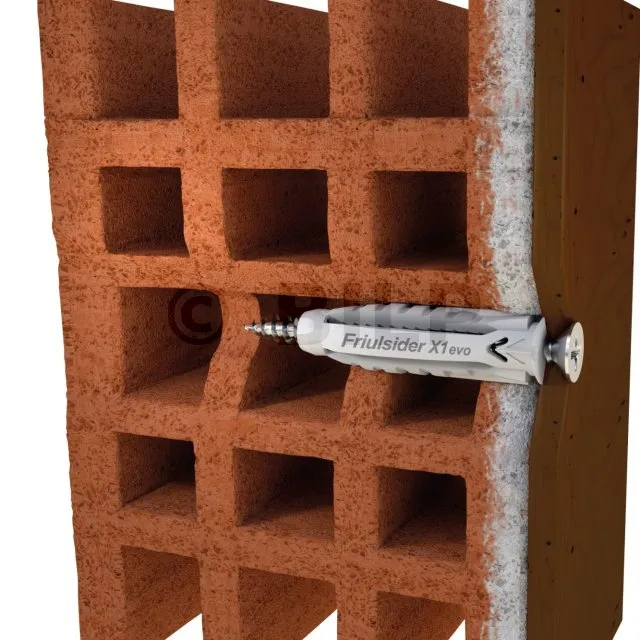

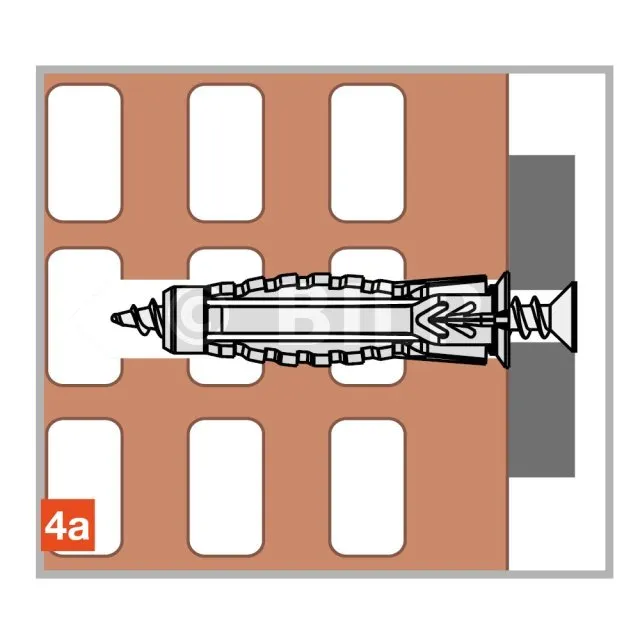

Massiv- oder Hohlmauerwerk,
Porenbeton,
Naturstein,

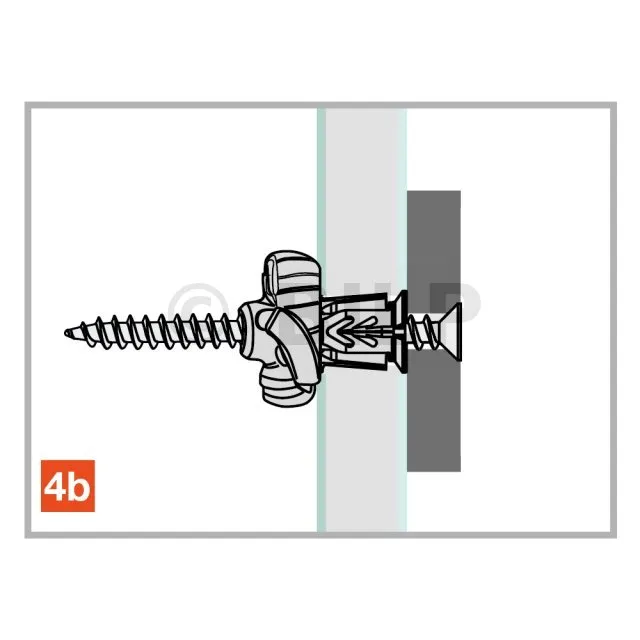

Gipskarton.

Technische Daten

Abmessungen

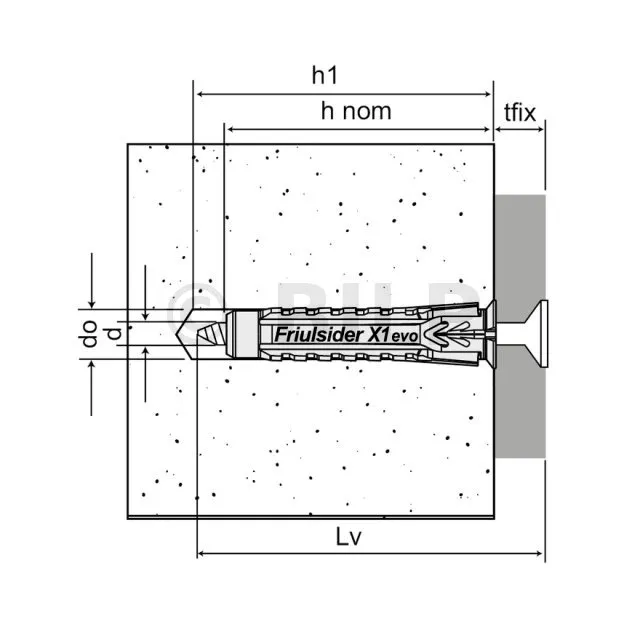

Referenzen		Abmessungen [d0xL] [mm]	Dicke. zu befestigendes Teil [tfix] [mm]	Schrauben-Ø [d] [mm]	Schraubenlänge [Lv] [mm]
60071B0603000	X1 evo	Ø6x30	5	4.5	40
60071B0804000	X1 evo	Ø8x40	5	5	50
60071B1005000	X1 evo	Ø10x50	5	6	60

Durchführung

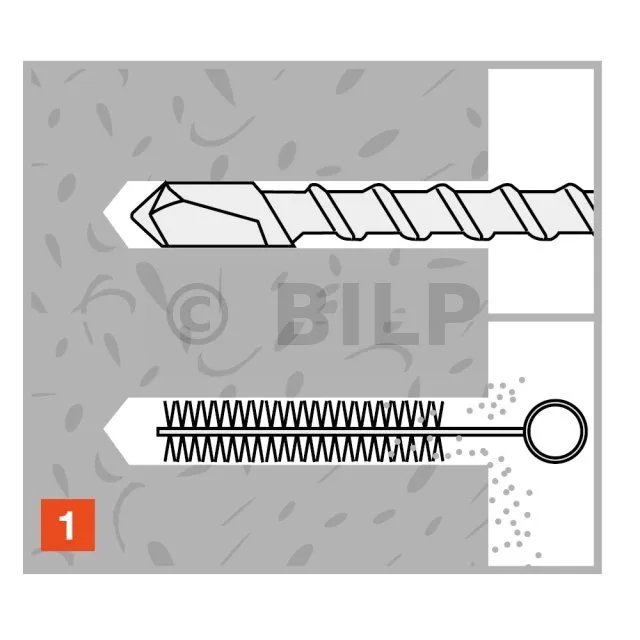

Percez le support, puis nettoyez-le

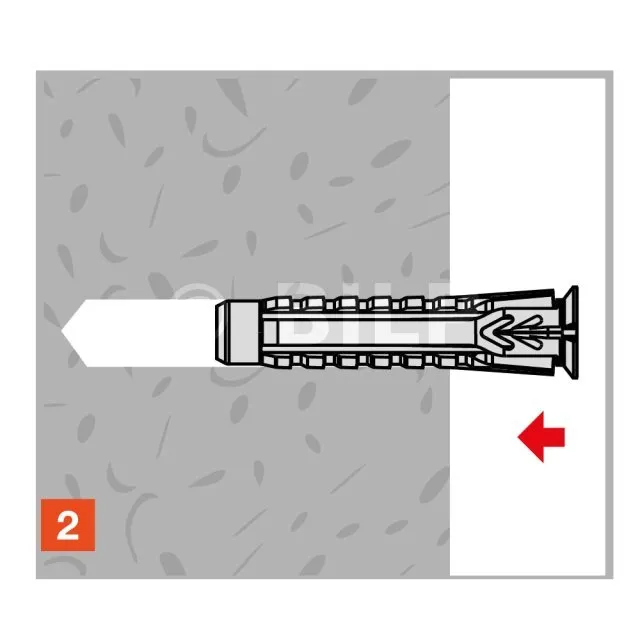

Insérez la cheville

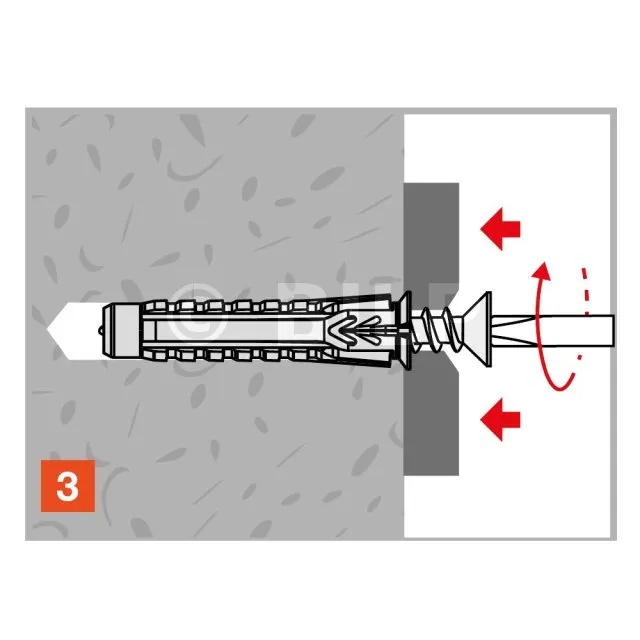

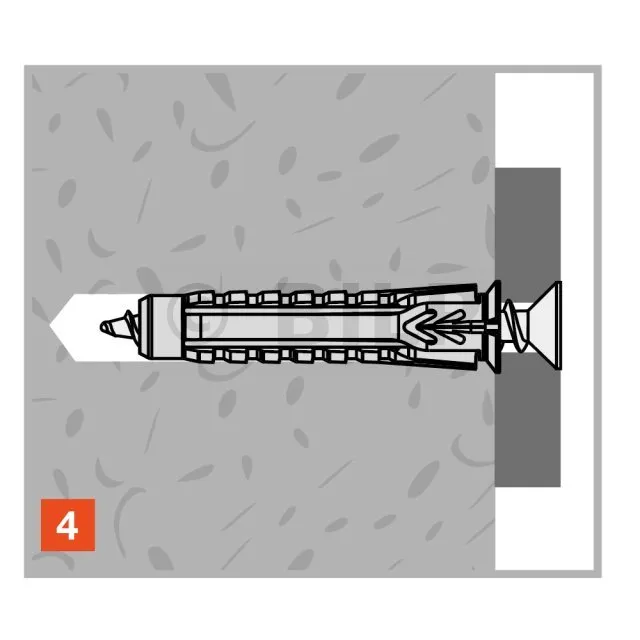

Serrez la vis

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Durchführung

Percez le support, puis nettoyez-le

Insérez la cheville

Serrez la vis

Einzelanker, große Anker- und Randabstände

Knöchel				Ø6x30						Ø8x40						Ø10x50
Prof. Bohrtiefe		h1	mm	40						50						60
Prof. Ankername.		hnom	mm	30						40						50
Bohrdurchmesser		d0	mm	6						8						10
Durchmesser und Typ der Schraube		d	mm	Aggl. Ø4	Aggl. Ø4,5	Aggl. Ø5	Holz Ø4	Holz Ø5	Metr. M4	Aggl. Ø4 .5	Aggl. Ø5	Aggl. Ø6	Holz Ø5} }	Holz Ø6	Metr. M5	Aggl. Ø6	Aggl. Ø8	Holz Ø6	Holz Ø7	Holz Ø8	Metr. M6
Beton C20/C25(2)	Traktion	Nrd	kN	0,12	0,22	0,35	0,21	0,46	0,17	0,26	0,49	0,73	0,56	0,84	0,35	0,70	1,65	0,87	1,74	1,74	0,70
	Traktion	N	kN	0,09	0,16	0,25	0,15	0,33	0,12	0,19	0,35	0,52	0,40	0 ,60	0,25	0,50	1,18	0,62	1,24	1,24	0,50
	Shear	Vrd	kN	0,25	0,32	0,63	0,32	0,70	0,32	0,35	0,70	1,05	. 0,70	1,12	0,42	1,00	1,54	1,05	1,54	1,96	0,84
	Shear	V	kN	0,18	0,23	0,45	0,23	0,50	0,23	0,25	0,50	0,75	0,50	0 ,80	0,30	0,70	1,10	0,75	1,10	1,40	0,60
Vollziegel(2)	Zugkraft	Nrd	kN	0,15	0,25	0,42	0,27	0,45	0,21	0,21	0,36	0,78	0,59	1,00	0,49	0,84	1,75	1,12	1,75	2,24	1,00
	Zugkraft	N	kN	0,11	0,18	0,30	0,19	0,32	0,15	0,15	0,26	0,56	0,42	0,70	0,35	0.60	1.25	0.80	1.25	1.60	0.70
	Cisaill.	Vrd	kN	0,25	0,32	0,63	0,32	0,70	0,32	0.28	0.49	1.05	0.70	1.26	0.56	1.12	1.54	1.40	1.54	1.96	1.12
	Cisaill.	V	kN	0,18	0,23	0,45	0,23	0,50	0,23	0.20	0.35	0.75	0.50	0.90	0.40	0.80	1.10	1.00	1.10	1.40	0.80
Brique creuse(3)	Traction	Nrd	kN	0,11	0,17	0,21	0,18	0,25	0,15	0.21	0.29	0.39	0.38	0.56	0.30	0.36	0.70	0.50	0.77	0.85	0.49
	Traction	N	kN	0,08	0,12	0,15	0,13	0,18	0,11	0,15	0,21	0,28	0,27	0,40	0,21	0,26	0,50	0,36	0,55	0,61	0,35
	Shear	Vrd	kN	0,17	0,28	0,41	0,28	0,45	0,28	0,24	0,35	0,46	0,45	0,63	0,37	. 0,44	0,81	0,59	0,85	0,98	0,58
	Shear	V	kN	0,12	0,20	0,29	0,20	0,32	0,20	0,18	0,25	0,33	0,32	0,45	0,26	0,32	0,58	0,42	0,60	0,70	0,41
Doppelhohlziegel UNI(3)	Zugkraft	Nrd	kN	0,12	0,17	0,25	0,19	0,33	0,15	0,21	0,29	0,42	0,38	0,56	0,35	0,39	0,72	0,59	0,79	0,88	0,52
	Zugkraft	N	kN	0,09	0,12	0,18	0,14	0,24	0,11	0,15	0,21	0,30	0,27	0,40	0,25	0,28	0,51	0,42	0,56	0,63	0,37
	Shear	Vrd	kN	0,18	0,31	0,42	0,28	0,56	0,28	0,28	0,35	0,48	0,45	0,67	0,42	. 0,50	0,81	0,70	0,88	1,08	0,61
	Shear	V	kN	0,13	0,22	0,30	0,20	0,40	0,20	0,20	0,25	0,34	0,32	0,48	0,30	0,36	0,58	0,50	0,63	0,77	0,44
Gipskarton 12.5 mm	Traktion	Nrd	0,07	0,07	0,07	0,07	0,11	0,11	0,11	0,11	0,11	0,14	. 0,14	0,14	0,14	0,14	0,14	0,14
	Traktion	N	kN	0,05	0,05	0,05	0,05	0,05	0,05	0.08	0.08	0.08	0.08	0.08	0.08	0.10	0.10	0.10	0.10	0.10	0.10
	Shear	Vrd	kN	0,10	0,10	0,10	0,10	0,10	0,08	0,14	0,14	0,14	0,14	0,14	0,14	. 0,17	0,17	0,17	0,17	0,17	0,17
	Shear	V	kN	0,07	0,07	0,07	0,07	0,07	0,06	0,10	0,10	0,10	0,10	0,10	0,10	0,12	0,12	0,12	0,12	0,12	0,10
Porenbeton(2)	Spannung	Nrd	kN	0,07	0,08	0,12	0,11	0,14	0,12	0,15	0,21	0,26	0,24	0,26	0,25	0,35	0,42	0,35	0,42	0,42	0,39
	Spannung	N	kN	0,05	0,06	0,09	0,08	0,10	0,09	0,11	0,15	0,19	0,17	0,19	0,18	0,25	0,30	0,25	0,30	0,30	0,28
	Shear	Vrd	kN	0,11	0,14	0,17	0,14	0,18	0,17	0,18	0,28	0,31	0,28	0,32	0,31	. 0,42	0,49	0,42	0,49	0,49	0,45
	Shear	V	kN	0,08	0,10	0,12	0,10	0,13	0,12	0,13	0,20	0,22	0,20	0,23	0,22	0,30	0,35	0,30	0,35	0,35	0,32
Kantenabstand(4		C	mm	55						70						90
Pitch(4)		S	mm	55						60						75
