Nur Nylon-Knöchel

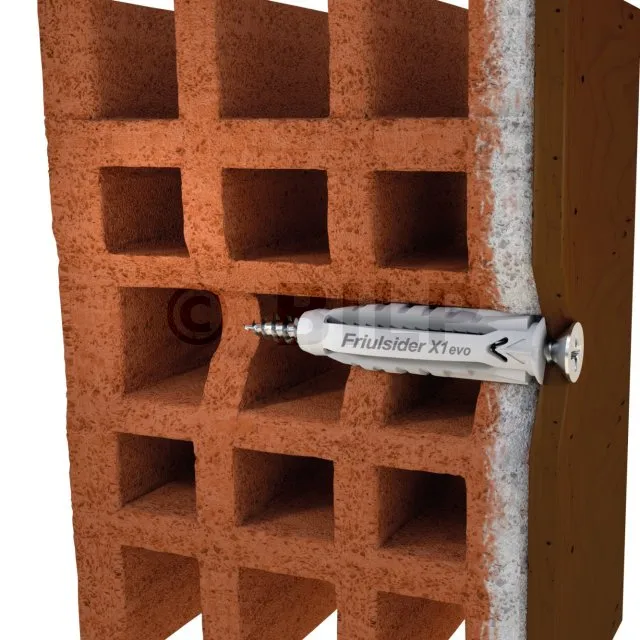

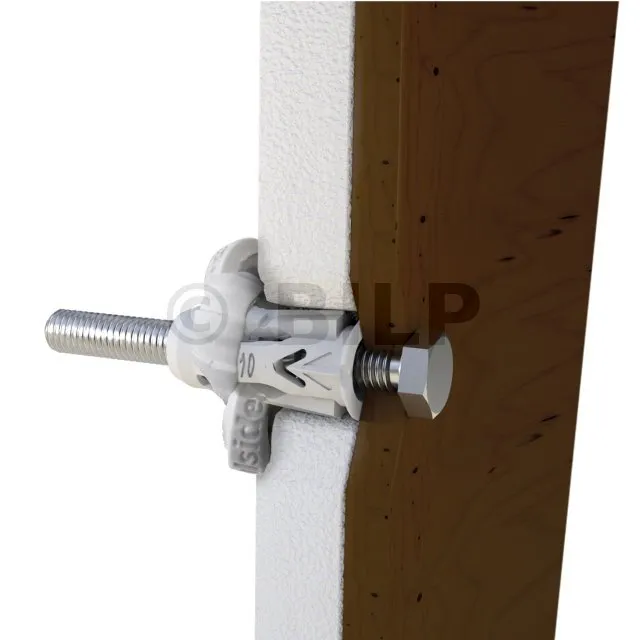

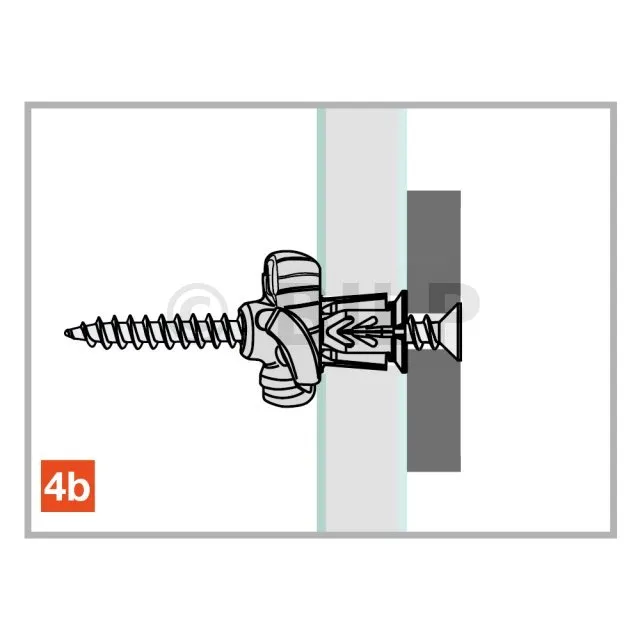

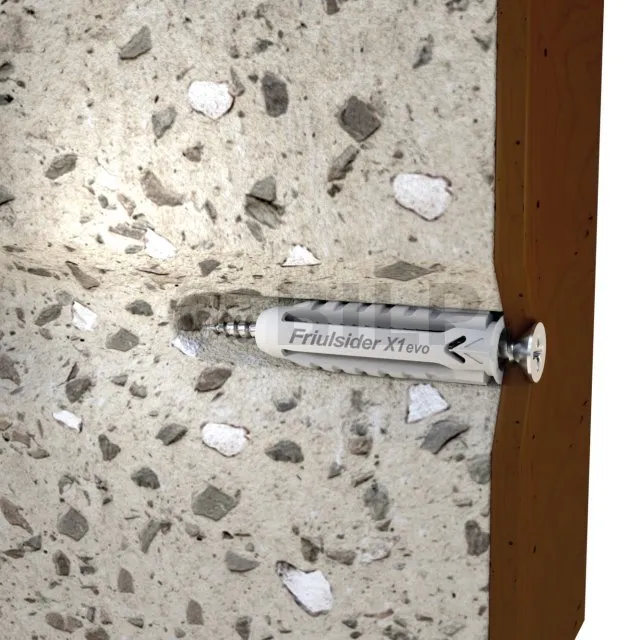

Der universelle Nylonanker X1 evo ermöglicht die optimale Befestigung von Elementen auf allen Arten von massiven oder hohlen Trägern, insbesondere auf Gipskartonplatten. Mit allen Arten von Schrauben: Holzgewindeschrauben, metrische Gewindeschrauben. Mit breiter und stabiler Auflage durch die 4 Segmente, die bei der Montage hinter der Stütze eine Rosette bilden.

AUF LAGER
Sofortiger Versand verfügbar für 1 Einheiten verfügbar.
5€20
  inkl. MWST  / Boite de 100 pièces

  • Referenz
  • Länge
    30mm
  • Verpackung
    Boite de 100 pièces
  • Herstellung
    Française
  • Material
    Nylon
  • Marke
    SIMPSON Strong-Tie
  • Schraubendurchmesser
    Ø4 - Ø5mm
  • Bohrungsdurchmesser
    6mm
  • Prof. d’ancrage nominal, hnom standard
    30mm
  • Min. Bohrtiefe [h1]
    40mm

Merkmale

Gegenstand

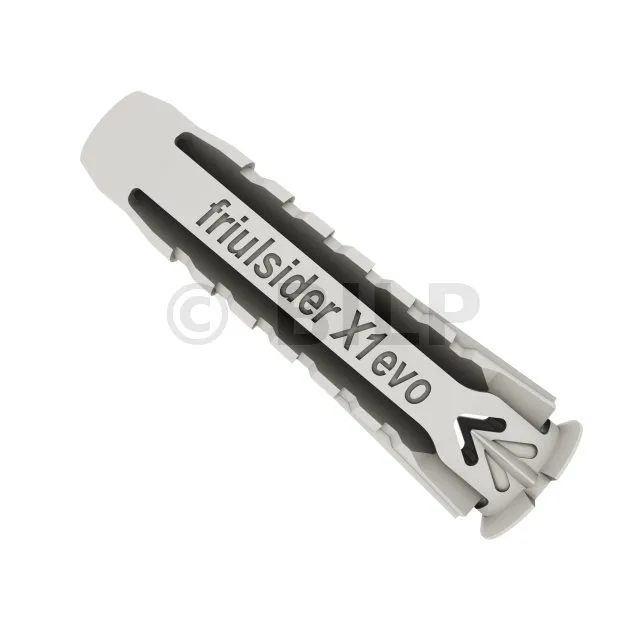

  • Knöchel: Nylon.

Vorteile

  • 4 Segmente, die sich bei der Installation entfalten und so stabilen Halt und erhöhten Widerstand ermöglichen,
  • Gleichmäßige Ausdehnung, die den Widerstand des Knöchels erhöht,
  • Einziehbarer Flansch, der es ermöglicht, den Anker durch das vorpositionierte zu befestigende Element zu platzieren,
  • Dünner Kragen, der eine bündige Montage mit der Stütze ermöglicht,
  • Anti-Rotationsflügel,
  • Konische Form und Flügel unter dem Kopf, die eine hervorragende Unterstützung des Knöchels auch bei unregelmäßigen Bohrungen ermöglichen,
  • Flexibles Nylon: Der Dübel kann von Hand positioniert werden und das Einschraubdrehmoment wird reduziert.

Anwendung

Einsatzbereiche

  • Zimmerei,
  • Elektro- und Sanitärinstallation.

Unterstützt



Nur Knöchelmaße

ReferenzenAbmessungen [d0xL] [mm]Schrauben-Ø (Min/Max)Bohr-Ø [d0] [mm]Min. Bohrtiefe* [h1] [mm]Nenntiefe der Verankerung* [hnom] [mm]
6007000603000 X1 evo Ø6x30 Ø4 - Ø5 6 40 30
6007000804000 Ø8x40 Ø4,5 - Ø6 8 50 40
6007001005000 Ø10x50 Ø6 - Ø8 10 60 50
6007001206000 Ø12x60 Ø8 - Ø10 12 70 60

* Die Werte gelten für die Installation auf Kompakt- oder Mobilfunkträgern.

* Ladewerte finden Sie im Dokument auf der Registerkarte „Hochladen“ der Seite.

* Diese Werte dienen nur zur Information.

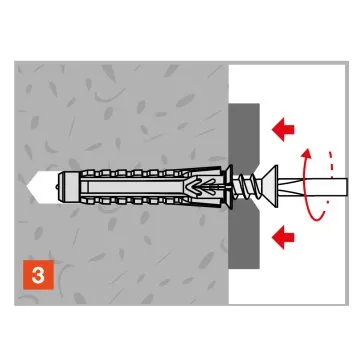

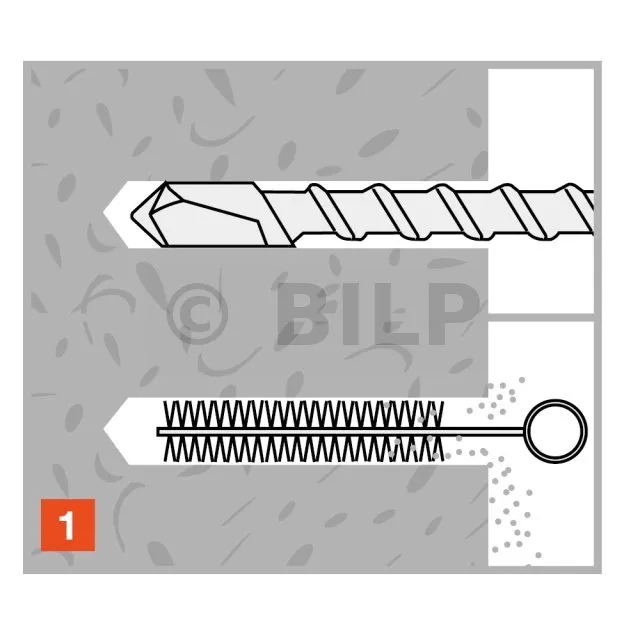

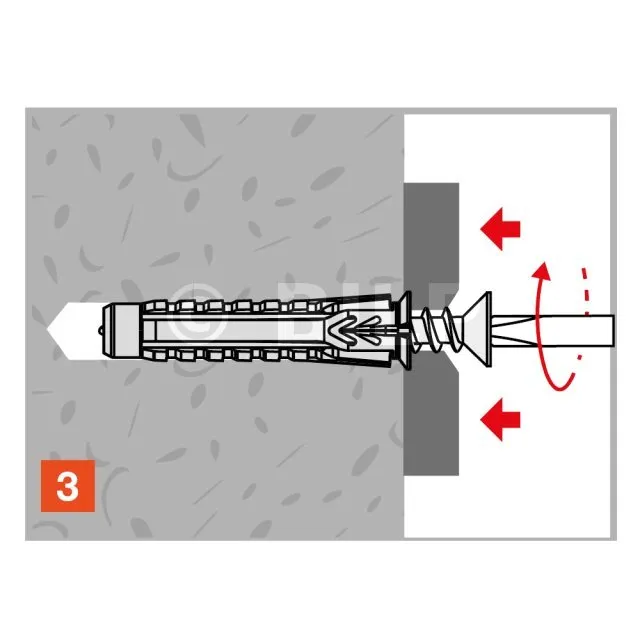

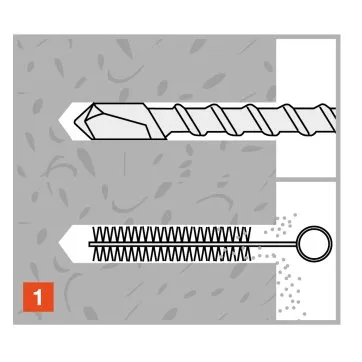

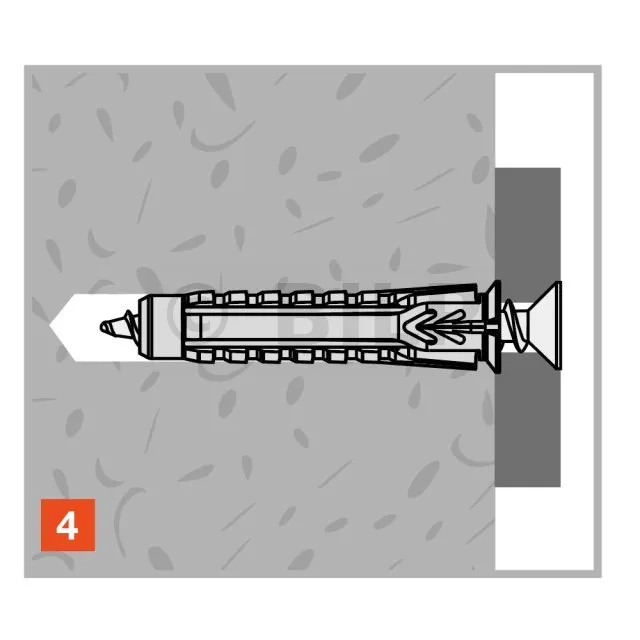

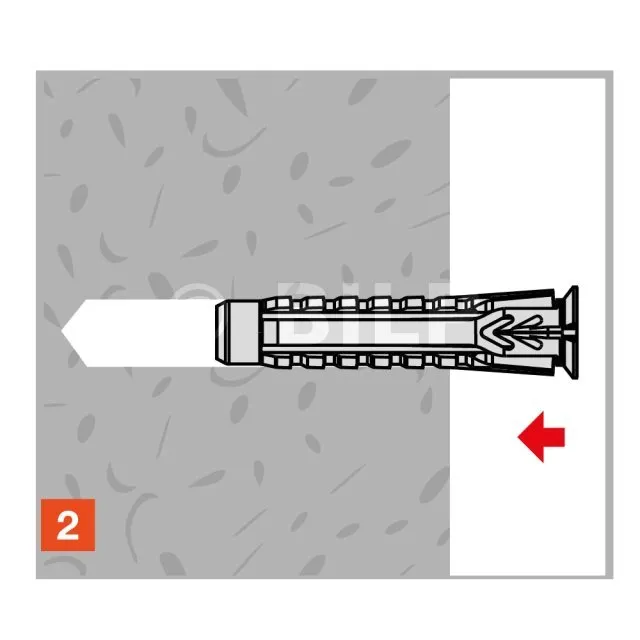

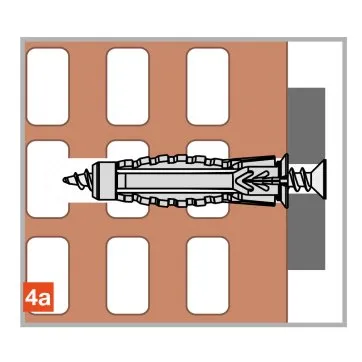

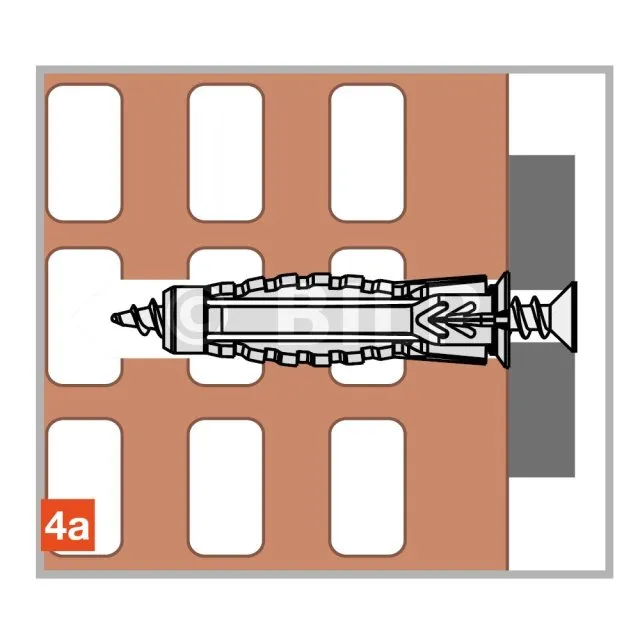

Durchführung

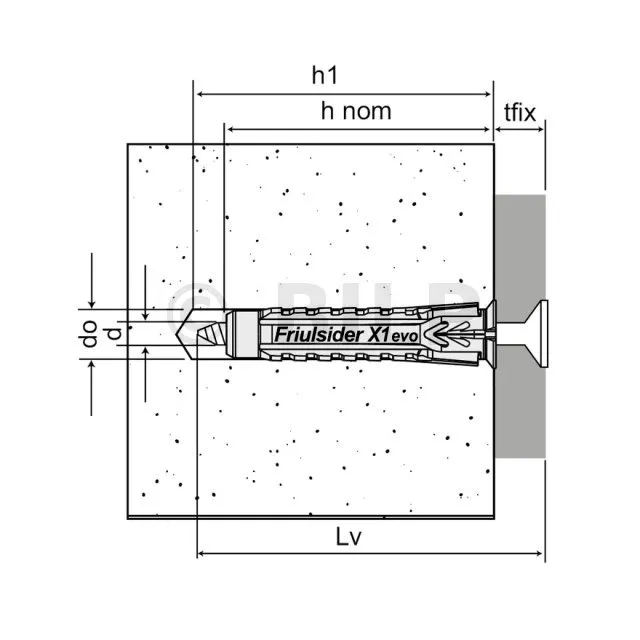

Installationsdaten und empfohlene Lasten

Einzigartige Verankerung, große Anker- und Randabstände.

KnöchelØ6x30Ø8x40Ø10x50 Ø12x60
Prof. Bohren. h1 mm 40 50 60 70
Prof. Ankername. hnom mm 30 40 50 60
Bohrdurchmesser d0 mm 6 8 10 12
Durchmesser und Art von Schraube d mm Aggl.Ø4 Aggl.Ø4,5 Aggl.Ø5 Holz Ø4 Holz Ø5 Metr.M4 Aggl.Ø4,5 Aggl.Ø5 Aggl.Ø6 Holz Ø5} } Holz Ø6 Metr.M5 Aggl.Ø6 Aggl.Ø8 Holz Ø6 Holz Ø7 Holz Ø8 Metr.M6 Aggl.Ø8 Holz Ø8 Holz Ø10 Metr.M8
Beton C20/C25(2) Traktion Nrd kN 0,12 0,22 0,35 0,21 0,46 0,17 0,26 0,4 9 0,73 0,56 0,84 0,35 0,70 1,65 0,87 1,74 1,74 0,70 0,72 1,14
N kN 0,09 0,16 0,25 0,15 0,33 0,12 0,19 0,35 0,52 0,40 0,60 0,25 0,50 1,18 0,62 1,24 1,24 0,50 0,52 0,82 1,48 0,68
Scher Vrd kN 0,25 0,32 0,63 0,32 0,70 0,32 0,35 0,70 1,0 5 0,70 1,12 0,42 1,00 1,54 1,05 1,54 1,96 0,84 1,54 1,54 2,80
V kN 0,18 0,23 0,45 0,23 0,50 0,23 0,25 0,50 0,75 0,50 0,80 0,30 0,70 1,10 0,75 1,10 1,40 0,60 1,10 1,10 2,00 1,10
Ziegel full(2) Traction Nrd kN 0.15 0.25 0.42 0.27 0.45 0.21 0.21 0.36 0,78 0,59 1,00 0,49 0,84 1,75 1,12 1,75 2,24 1,00 0,86 1,26 2 ,24 1,28
N kN 0,11 0,18 0,30 0,19 0,32 0,15 0,15 0,26 0,56 0,42 0,70 0,35 0,60 1,25 0,80 1,25 1,60 0,70 0,62 0,90 1,60 0,92
Scher Vrd kN 0,25 0,32 0,63 0,32 0,70 0,32 0,28 0,49 1,0 5 0,70 1,26 0,56 1,12 1,54 1,40 1,54 1,96 1,12 1,54 1,54 2,80
V kN 0,18 0,23 0,45 0,23 0,50 0,23 0,20 0,35 0,75 0,50 0,90 0,40 0,80 1,10 1,00 1,10 1,40 0,80 1,10 1,10 2,00 1,10
Ziegel hohl(3) Traktion Nrd kN 0,11 0,17 0,21 0,18 0,25 0,15 0,21 0,29 0,39 0,38 0,56 0,30 0,36 0,70 0,50 0,77 0,85 0,49 0,63 0,64 1 ,12 0,70
N KN 0,08 0,12 0,15 0,13 0,18 0,11 0,15 0,21 0,28 0,27 0,40 0,21 0,26 0,50 0,36 0,55 0,61 0,35 0,45 0,46 0,80 0,50
Scher Vrd kN 0,17 0,28 0,41 0,28 0,45 0,28 0,24 0,35 0,4 6 0,45 0,63 0,37 0,44 0,81 0,59 0,85 0,98 0,58 0,84 1,12 1,68
V kN 0,12 0,20 0,29 0,20 0,32 0,20 0,18 0,25 0,33 0,32 0,45 0,26 0,32 0,58 0,42 0,60 0,70 0,41 0,60 0,80 1,20 0,80
Doppelhohlziegel UNI(3) Traktion Nrd kN 0,12 0,17 0,25 0,19 0,33 0,15 0,21 0,29 0,42 0,38 0,56 0,35 0,39 0,72 0,59 0,79 0,88 0,52 0,49 0,56 0, 82 0,58
N kN 0,09 0,12 0,18 0,14 0,24 0,11 0,15 0,21 0,30 0,27 0,40 0,25 0,28 0,51 0,42 0,56 0,63 0,37 0,35 0,40 0,59 0,42
Scher Vrd kN 0,18 0,31 0,42 0,28 0,56 0,28 0,28 0,35 0,4 8 0,45 0,67 0,42 0,50 0,81 0,70 0,88 1,08 0,61 0,63 0,84 0,98
V kN 0,13 0,22 0,30 0,20 0,40 0,20 0,20 0,25 0,34 0,32 0,48 0,30 0,36 0,58 0,50 0,63 0,77 0,44 0,45 0,60 0,70 0,60
Gipskarton 12.5 mm Traktion Nrd kN 0,07 0,07 0,07 0,07 0,07 0,07 0,11 0,11 0, 11 0,11 0,11 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14 0,14
N kN 0,05 0,05 0,05 0,05 0,05 0,05 0,08 0,08 0,08 0,08 0,08 0,08 0,10 0,10 0,10 0,10 0,10 0,10 0,10 0,10 0,10 0,11
Shear Vrd kN 0,10 0,10 0,10 0,10 0,10 0,08 0,14 0,14 0,14 0,14 0,14 0,14 0,17 0,17 0,17 0,17 0,17 0,17 0,17 0,17 0,17 0 ,17
V kN 0,07 0,07 0,07 0,07 0,07 0,06 0,10 0,10 0,10 0,10 0,10 0,10 0,12 0,12 0,12 0,12 0,12 0,10 0,12 0,12 0,12 0,12
Beton cell(2) Traction Nrd kN 0.07 0.08 0.12 0.11 0.14 0.12 0.15 0, 21 0,26 0,24 0,26 0,25 0,35 0,42 0,35 0,42 0,42 0,39 0,43 0,49
N kN 0,05 0,06 0,09 0,08 0,10 0,09 0,11 0,15 0,19 0,17 0,19 0,18 0,25 0,30 0,25 0,30 0,30 0,28 0,31 0,35 0,43 0,38
Scher Vrd kN 0,11 0,14 0,17 0,14 0,18 0,17 0,18 0,28 0,3 1 0,28 0,32 0,31 0,42 0,49 0,42 0,49 0,49 0,45 0,70 0,70 0,70
V kN 0,08 0,10 0,12 0,10 0,13 0,12 0,13 0,20 0,22 0,20 0,23 0,22 0,30 0,35 0,30 0,35 0,35 0,32 0,50 0,50 0,50 0,50
Kantenabstand(4) C mm 55 70 90 110
Pitch(4) S mm 55 60 75 90
  • 1 kN ≈ 100 kg
  • (1) Die empfohlenen Belastungen ergeben sich aus den durchschnittlichen Bruchlasten und beinhalten die Gesamtsicherheitsbeiwerte g=6.
  • (2) Grundmaterial ohne Gips.
  • (3) Grundmaterial mit einer Putzstärke von ca. 10 – 15 mm.
  • (4) Bei gebrochenen Ziegeln sind die angegebenen Abstände zu verdoppeln

HINWEIS: Das Drehmoment muss je nach Montageart und Untergrundmaterial reguliert werden. Mangels CE-Kennzeichnung ergeben sich die empfohlenen Belastungen aus Tests
im Friulsider-Labor nach entsprechenden Standards durchgeführt. Die Belastungswerte sind nur gültig, wenn die Umsetzung korrekt durchgeführt wurde. Der Ingenieur
Der Konstrukteur ist für die Konstruktion und Berechnung des Verbindungselements verantwortlich.
