Stanzdübel mit gefrästem Flansch - Stahl

bald VERFÜGBAR
Versand unter 10 Tagen.
25€11
  inkl. MWST  / Boite de 300 pièces

  • Referenz
  • Herstellung
    Française
  • Material
    Acier électrozingué
  • Marke
    SIMPSON Strong-tie
  • Dimensions [d0xL] [mm]
    Ø5x30*
  • Ep. max élément à fixer [tfix] [mm]
    5
  • Profondeur mini perçage [h1] [mm]
    35
  • Profondeur d’ancrage nominale [hnom] [mm]
    25
  • Ep. mini support [hmin] [mm]
    50
  • Ø colerette [dr] [mm]
    8.5

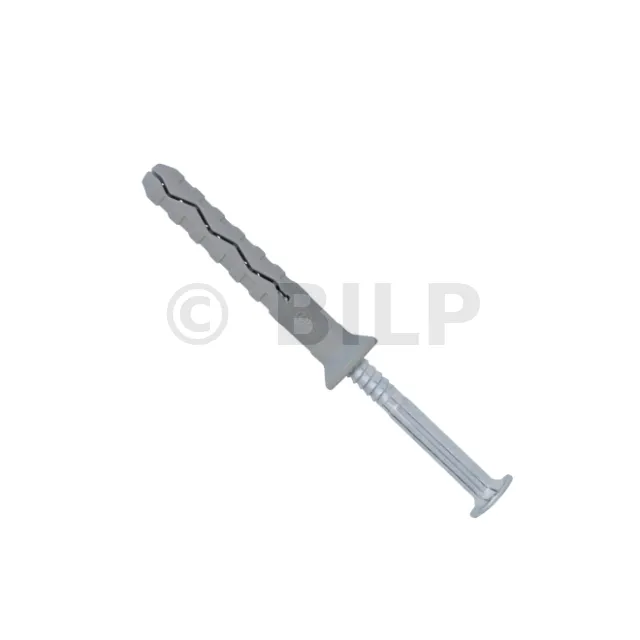

Stanzdübel mit gefrästem Flansch - Stahl

Der TSS-Senkdübel eignet sich zur schnellen Befestigung von Lichtelementen an verschiedenen Trägern.

Der Nylon-Knöchel begrenzt die Wärmeübertragung und die vormontierte Spitze im Knöchel ermöglicht die Ausdehnung des Knöchels beim Schlagen.

Merkmale

Gegenstand

  • Knöchel: graues Nylon,
  • Schraube: elektroverzinkter Stahl.

Vorteile

  • Sehr einfache Montage und Demontage dank Gewindenagel,
  • Erweiterung durch Schrauben oder Schlagen,
  • Perfekter Materialkontakt, bündig mit der Oberfläche,
  • Zick-Zack-Schlitz, um eine Fehlausrichtung des Nagels zu vermeiden.

Anwendung

Nutzungsumfang

  • Sparren oder Latten,
  • Einfache und Tischlerkonsolen,
  • Schienen und Klemmen für Kabel und Rohre,
  • Dünne Beläge an Außen- und Innenfassaden.

Klammern

  • Ungerissener Beton,
  • Hohl- und Massivmauerwerk,
  • Porenbeton.

Technische Daten

Abmessungen


ReferenzenProduktreferenzAbmessungen [d0xL] [mm]Dicke. max. zu befestigendes Element [tfix] [mm]Mindestbohrtiefe [h1] [mm]Nenntiefe der Verankerung [hnom] [mm]Dicke. Ministütze [hmin] [mm]Schrauben-Ø [d] [mm]Schraubenlänge [Lv] [mm]Flansch-Ø [dr] [mm]
62200B0503000 TSS Ø5x30 5 35 25 50 3.4 35 8.5
62200B0504000 TSS Ø5x40 15 35 25 50 3.4 45 8.5
62200B0604000 TSS Ø6x40 10 40 30 100 3.8 45 10
62200B0605000 TSS Ø6x50 20 40 30 100 3.8 55 10
62200B0606000 TSS Ø6x60 30 40 30 100 3.8 65 10
62200B0608000 TSS Ø6x80 50 40 30 100 3.8 85 10
62200B0806000 TSS Ø8x60 20 50 40 100 4.8 65 12
62200B0808000 TSS Ø8x80 40 50 40 100 4.8 85 12
62200B0810000 TSS Ø8x100 60 50 40 100 4.8 105 12
62200B0812000 TSS Ø8x120 80 50 40 100 4.8 125 12
62200B0814000 TSS Ø8x140 100 50 40 100 4.8 145 12

* non couvert par le marquage CE


Berechnungswerte – Isolierter Anker – Kein Randabstand

Designwerte – 1 Anker – Kein Randabstand
Berechnungswerte - Ungerissener Beton (3)
Spannung – NRd (1) Scherkraft – VRd (1-2)
Referenzen C20/25 [kN] Vollziegel [kN] C20/25 [kN] Vollziegel [kN] Biegemoment MRd [Nm]
62200B0503000 0.23 0.2 0.6 0.6 -
62200B0504000 0.23 0.2 0.6 0.6 -
62200B0604000 0.6 0.36 0.6 0.6 -
62200B0605000 0.6 0.36 0.6 0.6 -
62200B0606000 0.6 0.36 0.6 0.6 -
62200B0608000 0.6 0.36 0.6 0.6 -
62200B0806000 0.6 0.45 1.2 1.2 -
62200B0808000 0.6 0.45 1.2 1.2 -
62200B0810000 0.6 0.45 1.2 1.2 -
62200B0812000 0.6 0.45 1.2 1.2 -
62200B0814000 0.6 0.45 1.2 1.2 -
62202B0604000 - - - - -
62204B0604000 - - - - -


1. Die veröffentlichten Lasten werden aus den Teilsicherheitsbeiwerten der ETAs berechnet. Diese Lasten werden für unbewehrten Beton und normalen Stahlbeton berechnet, deren Stababstände s ≥ 15 cm (alle Durchmesser) bzw. s ≥ 10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
2. Querlasten werden für die alleinige Verankerung ohne Berücksichtigung des Abstands vom Plattenrand angegeben. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Bruch am Plattenrand gemäß ETAG001, Anhang C, Methode A überprüft werden.
3. Der Beton gilt als nicht gerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3 N/mm2 aus (σL entspricht der Spannung im Inneren des Betons). Beton, der durch äußere Lasten, einschließlich Ankerlasten, entsteht).

* Nicht durch ETE abgedeckt

Durchführung

Montage

Percer et nettoyer
Insérer la cheville
Enfoncer au marteau
Cheville dans le béton


Mittelpunkte und Randabstände

ReferenzenProduktreferenzAbmessungen [d0xL] [mm]Minimaler Randabstand [cmin] [mm]Minimaler Achsabstand [smin] [ mm ]
62200B0503000 TSS Ø5x30 50 50
62200B0504000 TSS Ø5x40 50 50
62200B0604000 TSS Ø6x40 100 100
62200B0605000 TSS Ø6x50 100 100
62200B0606000 TSS Ø6x60 100 100
62200B0608000 TSS Ø6x80 100 100
62200B0806000 TSS Ø8x60 100 100
62200B0808000 TSS Ø8x80 100 100
62200B0810000 TSS Ø8x100 100 100
62200B0812000 TSS Ø8x120 100 100
62200B0814000 TSS Ø8x140 100 100
62202B0604000 TSS Ø6x40 100 100
62204B0604000 TSS Ø6x40 100 100


* Nicht durch ETE abgedeckt

Montagedaten

ReferenzenProduktreferenzAbmessungen [d0xL] [mm]Bohr-Ø [d0] [mm]Mindestbohrtiefe [h1] [mm] Ep. Mini-Unterstützung [hmin] [mm]
62200B0503000 TSS Ø5x30 5 35 50
62200B0504000 TSS Ø5x40 5 35 50
62200B0604000 TSS Ø6x40 6 40 100
62200B0605000 TSS Ø6x50 6 40 100
62200B0606000 TSS Ø6x60 6 40 100
62200B0608000 TSS Ø6x80 6 40 100
62200B0806000 TSS Ø8x60 8 50 100
62200B0808000 TSS Ø8x80 8 50 100
62200B0810000 TSS Ø8x100 8 50 100
62200B0812000 TSS Ø8x120 8 50 100
62200B0814000 TSS Ø8x140 8 50 100
62202B0604000 TSS Ø6x40 - 50 100
62204B0604000 TSS Ø6x40 - 50 100
