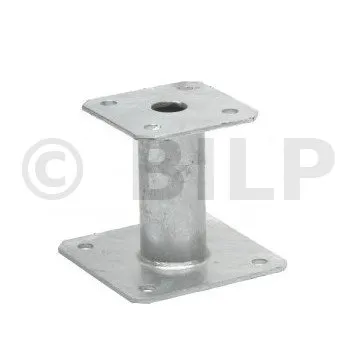

Fester Stützenfuß, runder Körper, Höhe : 100 mm - Réf. PPA100

AUF LAGER
Sofortiger Versand verfügbar für 66 Einheiten verfügbar.
18€19
  inkl. MWST  / Pfostenträger

  • Referenz
    PPA100
  • Dicke
    4mm
  • Herstellung
    französisch
  • Material
    Stahl S235JR gemäß DIN 10025 feuerverzinkt gemäß NF EN ISO 1461
  • Marke
    SIMPSON Strong-Tie
  • Breite (A)
    100mm
  • Tiefe (B)
    100mm
  • Breite (D)
    130mm
  • Tiefe (E)
    130mm
  • Höhe (F)
    100mm
  • Durchmesser (G)
    48.3mm
  • Bohrungen der Kopfplatte
    4Ø12
  • Bohrungen der Bodenplatte
    4Ø12
  • Maximal zulässige Belastung in Druckrichtung
    4.03 Tonnen

Feste Stützenfüße

Feste Stützenfüße sind vielseitig einsetzbar und werden häufig in strukturellen Anwendungen verwendet.

Eigenschaften :

Technische Zulassungen : ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285

Werkstoff :

  • S235JR-Stahl gemäß DIN EN 10025.
  • Feuerverzinkt gemäß EN ISO 1461,
  • Dicke : 4 mm.

Vorteile :

  • Wird mit Befestigungsmaterial geliefert,
  • Keine maschinelle Bearbeitung erforderlich,
  • Lastaufnahme beim Anheben,
  • Höhenverstellbar dank der Stange zum Einbetonieren.

Anwendungen}

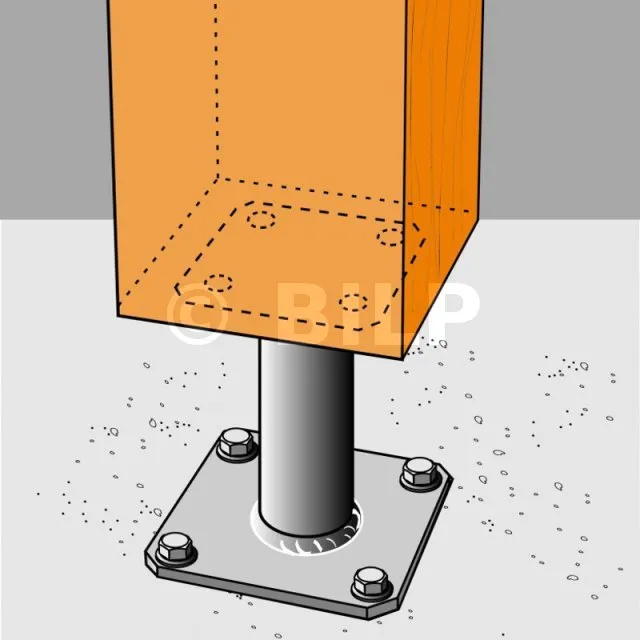

Träger :

  • Hauptträger : Massivholz, Brettschichtholz, Beton.
  • Nebenträger : Massivholz, Leimholz, Verbundholz.

Anwendungsbereiche :

  • Vordachpfosten
  • Pergola
  • Veranda

Abmessungen und Löcher

Abmessungen
Modèle CARINA_B
  • Dimensions : 520 x 300 cm
  • Surface : 15.60 m²
  • Prix [*] : à partir de 2 460 €


ReferenzenBDEFGtØ12Ø12
PPA100 100 100 130 130 100 48.3 4 4 4
PPA150 100 100 130 130 150 48.3 4 4 4

Charakteristische Werte
Fixez les linteaux
ReferenzenCharakteristische Werte - Holz auf Beton
Befestigungen Charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k
Anzahl Typ Anzahl Typ
PPA100 4 LAG Ø10x80 4 Ø10 78.5 / kmod^0.4
PPA150 4 LAG Ø10x80 4 Ø10 78.5 / kmod^0.4

* Beziehen Sie sich auf das Verankerungssortiment in unserem Shop, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden.

Vereinfachte charakteristische Werte
Fixez les linteaux
ReferenzenCharakteristische Werte - Holz auf Beton
Befestigungen Charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k*
Anzahl Typ Anzahl Typ
PPA100 4 LAG Ø10x80 4 Ø10** 78.5 / kmod^0.4
PPA150 4 LAG Ø10x80 4 Ø10** 78.5 / kmod^0.4

* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Ladedauer und Nutzungsklasse basieren (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen beziehen Sie sich bitte auf ETE-07/0285.

** Beziehen Sie sich auf das Verankerungssortiment in unserem Shop, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
