Fester Stützenfuß "fertig zum Befestigen", runder Körper, Höhe : 100 mm - Réf. KIT FIX PPA100

AUF LAGER
Sofortiger Versand verfügbar für 66 Einheiten verfügbar.
17€76
  inkl. MWST  / Bausatz

  • Referenz
    KIT FIX PPA100
  • Dicke
    4mm
  • Herstellung
    Französisch
  • Material
    Stahl S235JR gemäß DIN EN 10025 feuerverzinkt gemäß DIN EN ISO 1461
  • Marke
    SIMPSON Strong-Tie

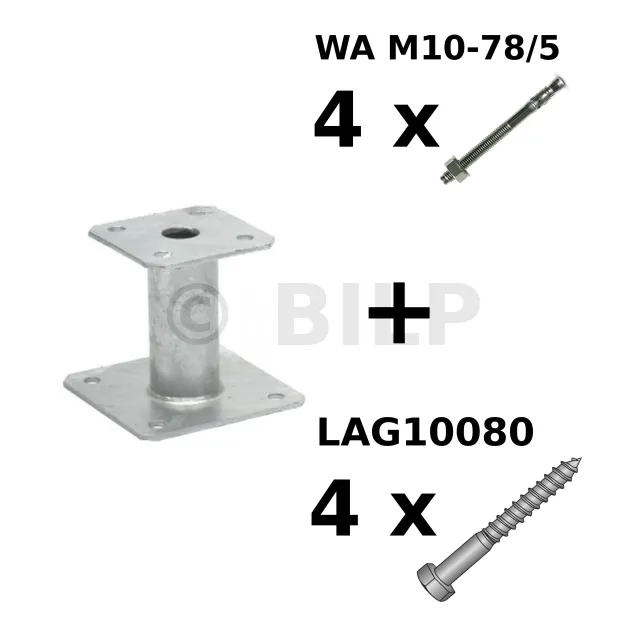

  • Inhalt
    PPA100 + 4WA10078 + 4LAG10080

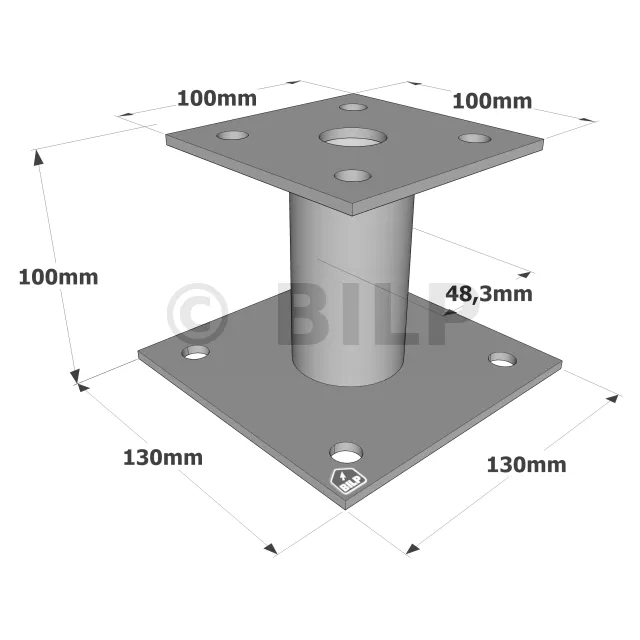

  • Breite (A)
    100mm
  • Tiefe (B)
    100mm
  • Breite (D)
    130mm
  • Tiefe (E)
    130mm
  • Höhe (F)
    100mm
  • Durchmesser (G)
    48.3mm
  • Bohrungen der Kopfplatte
    4Ø12
  • Bohrungen der Bodenplatte
    4Ø12
  • Maximal zulässige Belastung in Druckrichtung
    4.03 Tonnen

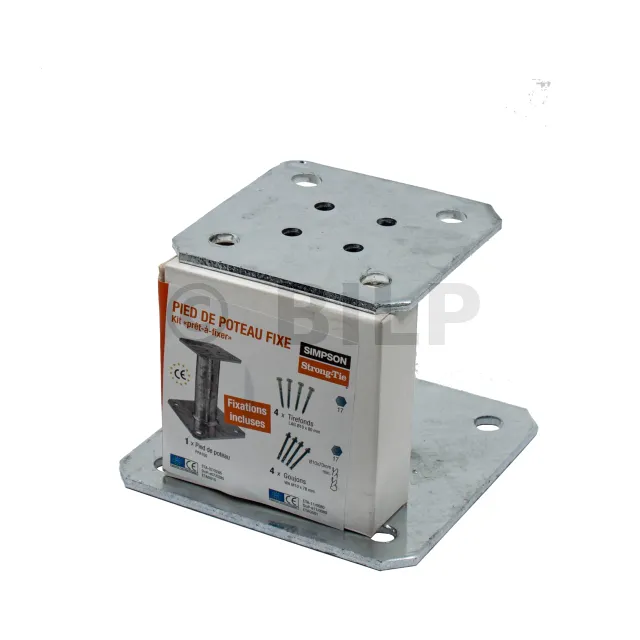

„Montagefertiger“ fester Pfostensockel

Der feste PPA-Pfostensockel ist vielseitig und wird häufig für strukturelle Anwendungen verwendet.

Merkmale :

Gegenstand :

  • S235JR-Stahl gemäß NF EN 10025,
  • Feuerverzinkt gemäß NF EN ISO 1461,
  • Dicke 4 mm.

Vorteile :

  • Lieferung mit Befestigungszubehör,
  • Keine Bearbeitung erforderlich,

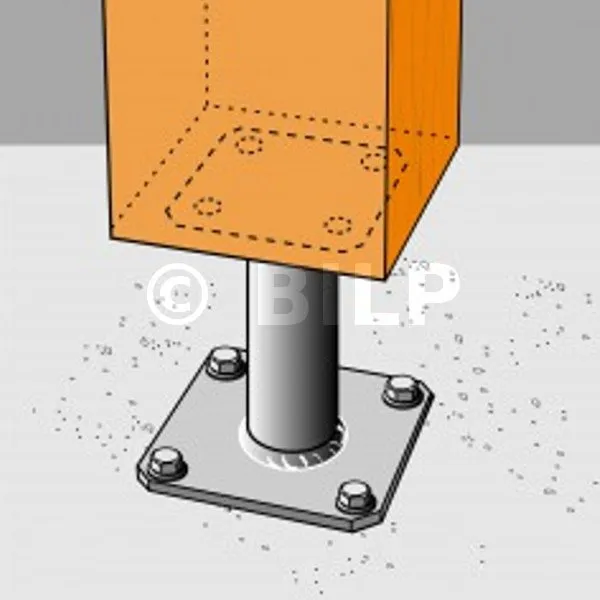

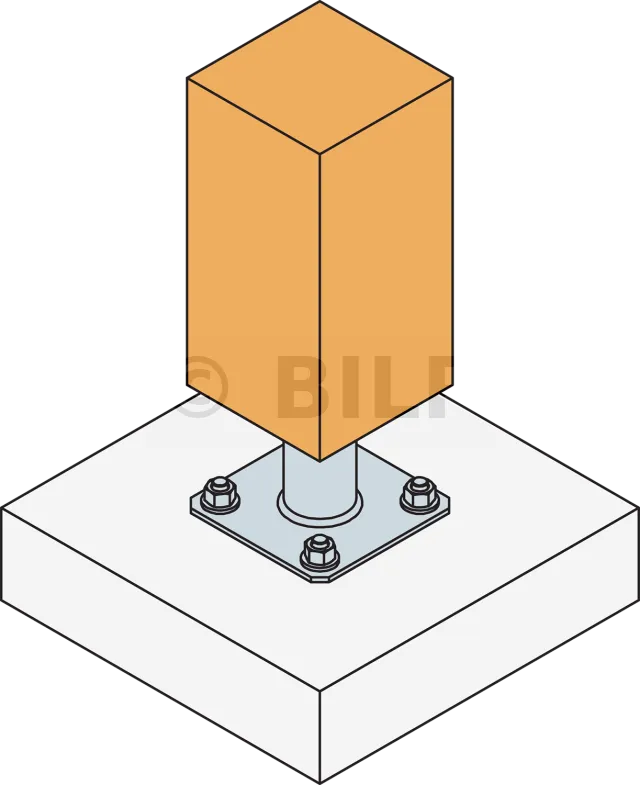

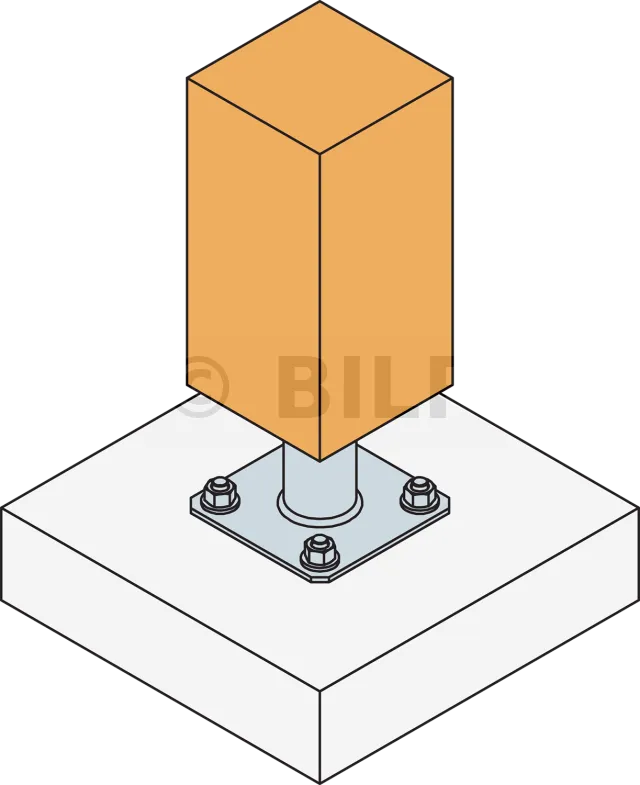

Anwendungen

Unterstützung:

  • Träger: Beton, Massivholz, Brettschichtholz...
  • Porté: Massivholz, Brettschichtholz, Verbundholz.

Einsatzbereiche:

  • Markisenstangen
  • Pergola,
  • Veranda...

Technische Daten

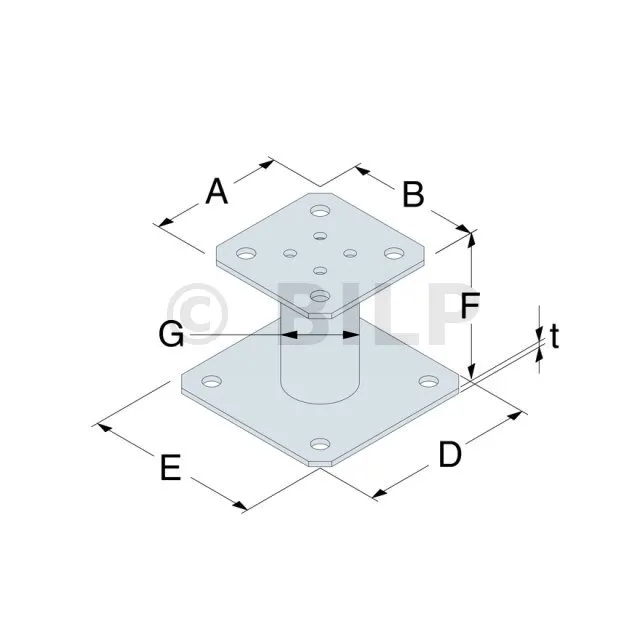

Abmessungen
Referenzen Abmessungen [mm] Hohe Plattenlöcher Niedrige Plattenlöcher Kit-Inhalt
A B D E F G t Ø12 Ø12
KIT FIX PPA100 100 100 130 130 100 48.3 4 4 4 1xPPA100 - 4xFM-753 3DG M10X75/5 - 4xLAG10080
KIT FIX PPA150 100 100 130 130 150 48.3 4 4 4 1xPPA150 - 4xFM-753 3DG M10X75/5 - 4xLAG10080

Merkmalswerte
ReferenzenKennwerte - Holz auf Beton
Befestigungen Charakteristische Werte – Holz C24 [kN]
Auf Post Auf Beton R1.k
Qty Type Qty Type
KIT FIX PPA100 4 Ø10x80 4 Ø10* 78.5 / kmod^0.4
KIT FIX PPA150 4 Ø10x80 4 Ø10* 78.5 / kmod^0.4

*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Abhängig vom Untergrund (Beton, Mauerwerk etc.), dem Achsabstand und den Randabständen sind Standardlösungen auszuwählen.

Bei den Schrauben Ø10x80 zur Befestigung des Pfostens kann es sich um Zugschrauben handeln
LAG 10x80 ou vis SSH Ø10x80(réf 75152).

Vereinfachte Kennwerte
ReferenzenKennwerte - Holz auf Beton
Befestigungen Charakteristische Werte – Holz C24 [kN]
Auf dem Posten Auf Beton R1.k*
Qty Type Qty Type
KIT FIX PPA100 4 Ø10x80 4 Ø10** 85.7
KIT FIX PPA150 4 Ø10x80 4 Ø10** 85.7

Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen entnehmen Sie bitte ETE-07/0285.

** Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Abhängig vom Untergrund (Beton, Mauerwerk etc.), dem Achsabstand und den Randabständen sind Standardlösungen auszuwählen.

Bei den Schrauben Ø10x80 zur Befestigung des Pfostens kann es sich um Zugschrauben handeln LAG 10x80 oder schrauben SSH Ø10x80 (ref 75152).
