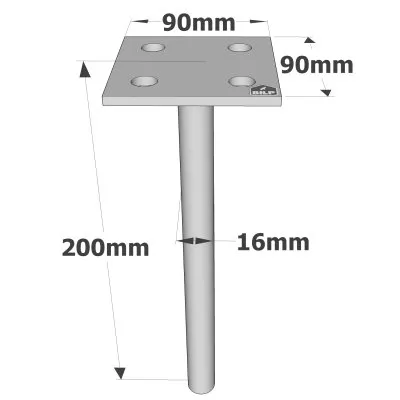

Pfostenträger zum Einbetonieren mit einzelner Platte - Réf. PPSP90

AUF LAGER
Sofortiger Versand verfügbar für 3 Einheiten verfügbar.
16€60
  inkl. MWST  / pied de poteau

  • Referenz
    PPSP90
  • Herstellung
    française
  • Material
    Acier S235JR suivant NF EN 10025, finition galvanisation à chaud suivant NF EN ISO 1461
  • Marke
    SIMPSON Strong-Tie
  • Dicke
    4mm
  • Verpackung
    1 pièce
  • Bohrungen der Kopfplatte
    4Ø11
  • Breite (B)
    70mm
  • Höhe (F)
    200mm
  • Durchmesser (G)
    16mm

Einzelplatten-Ankerbasis

PPSP-Einzelplatten-Pfostenträger zum Abdichten dienen der Verankerung und dem Schutz eines Pfostens vor Feuchtigkeit und Fäulnis.

Merkmale :

Technische Zulassungen: ETA-07/0285
Leistungserklärungen: FR-DoP-e07/0285

Gegenstand :

  • S235JR gemäß NF EN 10025.
  • Dicke: 4 mm.
  • Feuerverzinkte Oberfläche gemäß NF EN ISO 1461.

Anwendungen

Unterstützung:

  • Träger: Beton,
  • Portiert: Massivholz, Verbundholz, Brettschichtholz.

Einsatzbereiche:

  • Markisenstange.
  • Pergola-Pfosten.
  • Verandapfosten.

Abmessungen und Bohrungen

Dann in der anderen
Holzhütte mit Außenpfosten


ReferenzenAbmessungen [mm]Hohe Plattenbohrungen
A B F G t Ø11 Ø12
PPSP70 70 70 200 16 4 4 -
PPSP90 90 90 200 16 4 4 -
PPSP100 100 100 200 20 4 - 4
PPSP130 130 130 200 20 4 - 4

Vereinfachte Kennwerte – Holz auf Beton

ReferenzenBefestigungenVereinfachte Kennwerte – Holz C24 [kN]
Am Pol R1,k**
PPSP70 4 Ø10 32.8
PPSP90 4 Ø10 34.9
PPSP100 4 Ø10 44.2
PPSP130 4 Ø10 44.2

* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETA-07/0285.

Durchführung

Befestigungen
Auf der Pole:

Auf Beton:

  • Versiegelung des Betonrunds mit Harz AT-HP.

Einrichtung
Oberteil:
1. Legen Sie die obere Platte des Pfostenfußes unter den Pfosten.
2. Befestigen Sie diese Platte mit tirefonds LAG am Pfosten (Vorbohren erforderlich)

Unterteil:
1. Befestigen Sie den Pfostenfuß am Pfosten.
2. Bohren Sie die Stütze vertikal auf den empfohlenen Durchmesser und die empfohlene Tiefe.
3. Positionieren Sie den Pfosten und schließen Sie die Befestigung am Boden mit Hilfe von Dichtungen ab.
4. Der Pfostenfuß kann beim Gießen auch in den Beton eingebettet werden.
