Schlagdübel mit Senk- oder Rundhülse - Réf. HIP06080_100

AUF LAGER
Sofortiger Versand verfügbar für 4 Einheiten verfügbar.
34€63
  inkl. MWST  / Box mit 100 Stück

  • Referenz
    HIP06080_100
  • Herstellung
    Französisch
  • Maximale Dicke der zu befestigenden Teile (tfix)
    50mm
  • Lochdurchmesser x minimale Lochtiefe (d0 x h1)
    6x40mm
  • Marke
    SIMPSON Strong-Tie
  • Dübel-Durchmesser x LD [mm]
    6x80
  • Nageldurchmesser x LN [mm]
    3,8x85

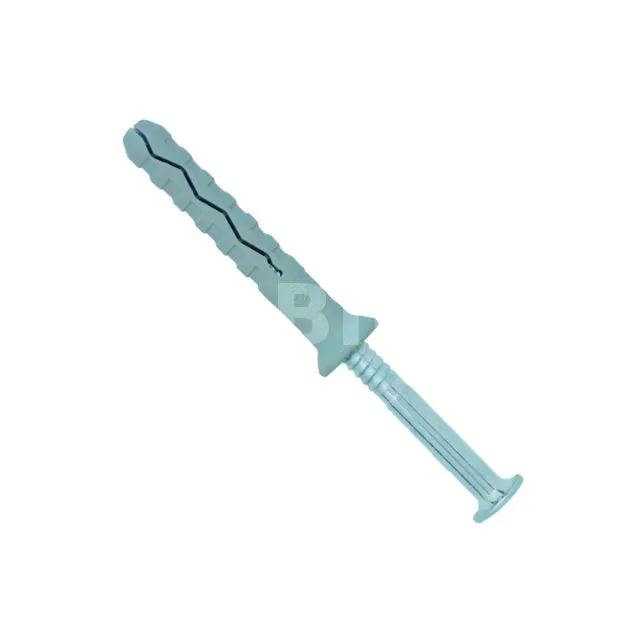

Schlagdübel-Senknuss

Les chevilles à frapper sind Multimaterial-Schlagbefestigungssysteme für leichte Belastungen.

Merkmale

Technische Zulassungen: ETA-12/0359

Leistungsaussagen: FR-DoP-e12/0359

Gegenstand

  • Elektroverzinkte Stahlspitze und Dübel aus 100 % Nylon.

Vorteile

  • Sehr einfache Montage und Demontage dank Gewindenagel.
  • Erweiterung durch Schrauben oder Schlagen.
  • Perfekter Kontakt mit dem Material.

Anwendungen

Unterstützung

  • Ungerissener Beton.
  • Hohl- und Massivmauerwerk.

Einsatzbereiche

  • Befestigung von Dachsparren oder Dachlatten

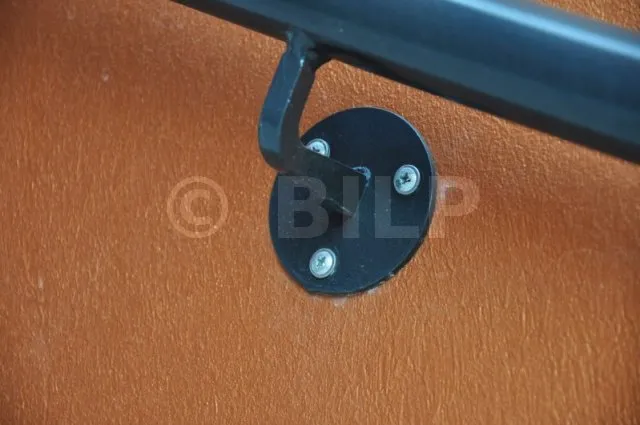

  • Anbringen einfacher Konsolen und Tischlerarbeiten

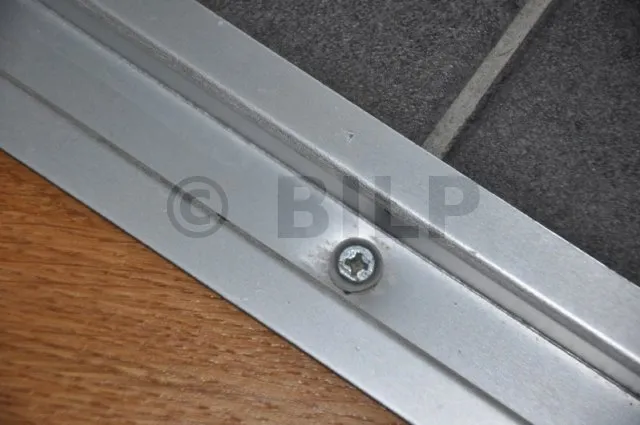

  • Befestigungsschienen und Klemmen für Kabel und Rohre

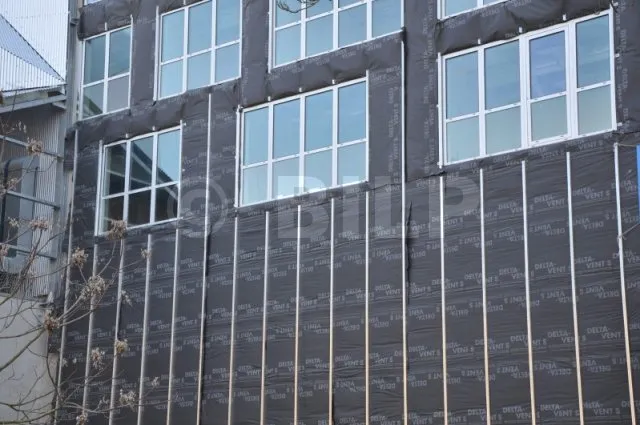

  • Anbringen dünner Beläge an Außen- und Innenfassaden

Technische Daten

Abmessungen


Poser les chevrons

Pour l’entre-axe, aidez-vous d’un gabarit couper à la bonne dimension. il sera alors facile de fixer les chevrons.

ReferenzenArtikelnummerDurchmesser des Dübels x LD [mm]Durchmesser des Nagels x LN [mm]Ø der Bohrung x Minimum Tiefe der Bohrung [d0 x h1] [mm]Dicke. max. zu befestigende Stückzahl [tfix] [mm]Länge [L] [mm]Cdt. Box [Cdt] [Stk]∅ Befestigungslöcher [df] [mm]Verankerungstiefe [mm]
HIP 5-30/5 HIP05030 5 x 30 3,4 x 35 5 x 35 5 30 300 5 25
HIP 5-40/15 HIP05040 5 x 40 3,4 x 45 5 x 35 15 40 200 5 25
HIP 5-50/25 HIP05050 5 x 50 3,4 x 55 5 x 35 25 50 200 5 25
HIP 6-40/10 HIP06040 6 x 40 3,8 x 45 6 x 40 10 40 200 6 30
HIP 6-50/20 HIP06050 6 x 50 3,8 x 55 6 x 40 20 50 100 6 30
HIP 6-60/30 HIP06060 6 x 60 3,8 x 65 6 x 40 30 60 100 6 30
HIP 6-80/50 HIP06080 6 x 80 3,8 x 85 6 x 40 50 80 100 6 30
HIP 8-60/20 HIP08060 8 x 60 4,8 x 65 8 x 50 20 60 150 8 40
HIP 8-80/40 HIP08080 8 x 80 4,8 x 85 8 x 50 40 80 150 8 40
HIP 8-100/60 HIP08100 8 x 100 4,8 x 105 8 x 50 60 100 100 8 40
HIP 8-120/80 HIP08120 8 x 120 4,8 x 125 8 x 50 80 120 100 8 40
HIP 8-140/100 HIP08140 8 x 140 4,8 x 145 8 x 50 100 140 100 8 40

Servicegebühren

ReferenzenZug - NRec [kN]Scher - VRec [kN]Biegemoment [Nm]
Ungerissener Beton C20/25 Vollziegel Ungerissener Beton C20/25 Vollziegel
HIP 5-30/5 0.15 0.13 0.4 0.4 0.8
HIP 5-40/15 0.15 0.13 0.4 0.4 0.8
HIP 5-50/25 0.15 0.13 0.4 0.4 0.8
HIP 6-40/10 0.43 0.24 0.42 0.42 1
HIP 6-50/20 0.43 0.24 0.42 0.42 1
HIP 6-60/30 0.43 0.24 0.42 0.42 1
HIP 6-80/50 0.43 0.24 0.42 0.42 1
HIP 8-60/20 0.43 0.3 0.8 0.8 2.1
HIP 8-80/40 0.43 0.3 0.8 0.8 2.1
HIP 8-100/60 0.43 0.3 0.8 0.8 2.1
HIP 8-120/80 0.43 0.3 0.8 0.8 2.1
HIP 8-140/100 0.43 0.3 0.8 0.8 2.1

1. Betriebskosten: Sie werden aus den in den ETAs angegebenen Kennwerten berechnet, auf die Teilsicherheitsbeiwerte aus ETAG001 sowie ein Teilwirkungsbeiwert ɣf =1,4 angewendet werden.
2. Zugbetriebslasten: Sie werden für unbewehrten Beton und Standardstahlbeton berechnet, deren Stäbe einen Abstand von S≤15 cm oder S≤10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
3. Betriebslasten auf Scherung: Die Betriebslasten auf Scherung werden für eine Verankerung allein angegeben, ohne Berücksichtigung des Abstands vom Plattenrand. Für Scherlasten in Randnähe (C≤10hef oder 60d). Der Bruch am Plattenrand muss gemäß ETAG 001, Anhang C, Methode A überprüft werden.
4. Ungerissener Beton: Beton gilt als ungerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. Mangels detaillierter Nachweise gehen wir von σR = 3N/mm² aus (σL entspricht der resultierenden Spannung im Betoninneren). durch äußere Lasten, einschließlich Ankerlasten).
5. Betonhohlblock: Bei Verwendung auf Betonhohlblock ist es zwingend erforderlich, dass der Dübel die 2. Zelle durchquert. Um die Servicegebühren für diesen Support zu erfahren, wenden Sie sich an unsere technische Abteilung.

Durchführung

Einrichtung
Der Hammerstift wird durch das zu befestigende Teil gesteckt und dehnt sich beim Einbau mit einem Hammer durch Reibung entlang der Länge des Lochs aus.
Der Kragen hilft dabei, das Teil an Ort und Stelle zu halten. Bei der Montage in Hohlmauerwerk muss die Spreizung des Dübels in mindestens einer der Wände der Stütze erfolgen.

Constitution du mur M1
Murs M3 & M4
Poser les chevrons

Pour l’entre-axe, aidez-vous d’un gabarit couper à la bonne dimension. il sera alors facile de fixer les chevrons.
Poser les closoirs

Fixer les closoirs de dessus comme les chevrons de couverture.

Installationsdaten

ReferenzenBohr-Ø [d0] [mm]Prof. Bohren [h1] [mm]Nagel Ø [d] [mm]Flansch Ø [dr] [mm]Ankertiefe [mm] Dist. minimale Achsabstände [smin] [mm]Dist. am Rand min [cmin] [mm]Dicke. Mindestauflage [hmin] [mm]
HIP 5-30/5 5 35 3.4 11 25 40 50 50
HIP 5-40/15 5 35 3.4 11 25 40 50 50
HIP 5-50/25 5 35 3.4 11 25 40 50 50
HIP 6-40/10 6 40 3.8 13 30 100 100 100
HIP 6-50/20 6 40 3.8 13 30 100 100 100
HIP 6-60/30 6 40 3.8 13 30 100 100 100
HIP 6-80/50 6 40 3.8 13 30 100 100 100
HIP 8-60/20 8 50 4.8 15 40 100 100 100
HIP 8-80/40 8 50 4.8 15 40 100 100 100
HIP 8-100/60 8 50 4.8 15 40 100 100 100
HIP 8-120/80 8 50 4.8 15 40 100 100 100
HIP 8-140/100 8 50 4.8 15 40 100 100 100
