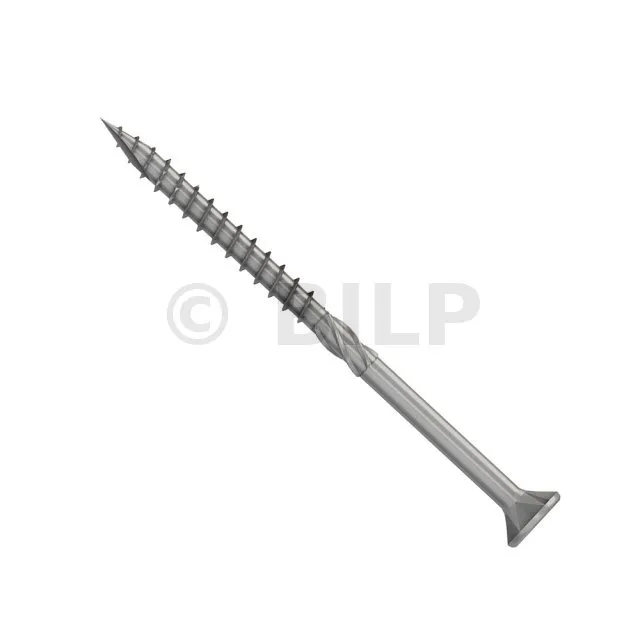

Senkkopf-Holzschraube – Impreg®+
Die TTZNFS-Holzmontageschraube wird für Holzrahmenmontagen im Außenbereich empfohlen.
Merkmale
Leistungserklärungen: FR-DoP-h17/0011;
Gegenstand
- Impreg®+ Beschichtung.
- Schichtdicke: 8 µm.
Vorteile
- Doppelkegel: Bruchfestigkeit,
- Rippen unter dem Kopf: wenig Glanz auf der Holzoberfläche,
- Reibahle: reduziert die Reibung, erleichtert das Eindringen,
- Asymmetrisches, großgängiges, gekerbtes Gewinde: hohe Reißfestigkeit, bessere Staubabsaugung,
- Anti-Spalt-Spitze: Perfekter Starter auch in Hartholz.
Anwendungen
Unterstützung
- Massivholz, Verbundholz, Brettschichtholz.

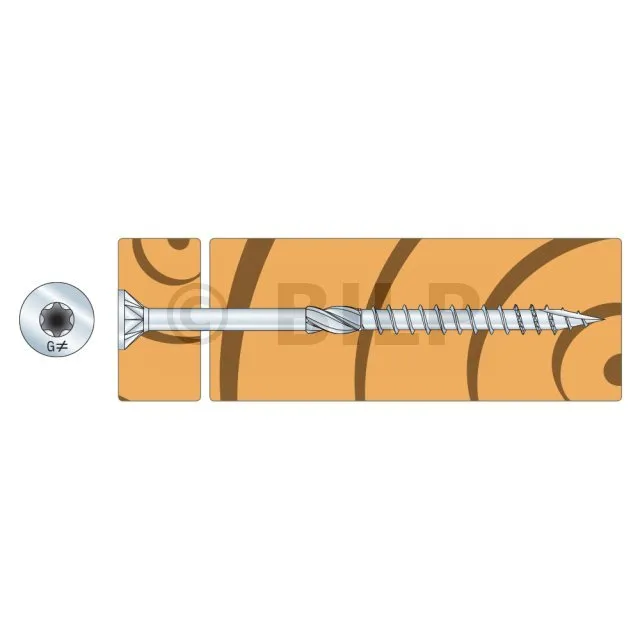

Einsatzbereiche
- Massivholz, Schichtholz für Rahmen,
- OSB-Böden auf I-Trägern und Massivholzbalken,
- Beträge für die Installation von ITE-Systemen, ...
Technische Daten
Abmessungen
Eléments LATERAL et DERRIERE
Eléments FACE et LATERAL
| Referenzen | Artikelcode | Abmessungen [mm] | ||||||
|---|---|---|---|---|---|---|---|---|
| d | l | da | d1 | lg1 | lg2 | Tip | ||
| TTZNFS5.0X50-200 | 74489 | 5 | 50 | 6.5 | 9.5 | 3.2 | 30 | T-25 |
| TTZNFS5.0X60-200 | 74490 | 5 | 60 | 6.5 | 9.5 | 3.2 | 35 | T-25 |
| TTZNFS5.0X70-100 | 74491 (cdt.100pcs) - 74492 (cdt.750pcs) | 5 | 70 | 6.5 | 9.5 | 3.2 | 40 | T-25 |
| TTZNFS5.0X80-100 | 74493 (cdt.100pcs) - 74494 (cdt.650pcs) | 5 | 80 | 6.5 | 4 | 9.5 | 40 | T-25 |
| TTZNFS5.0X90-100 | 74495 (cdt.100pcs) - 74496 (cdt.400pcs) | 5 | 90 | 6.5 | 3.1 | 9.5 | 45 | T-25 |
| TTZNFS6.0X60-200 | 74504 | 6 | 60 | 6.5 | 11.6 | 3.8 | 35 | T-30 |
| TTZNFS6.0X70-100 | 74505 | 6 | 70 | 6 | 11.6 | 3.8 | 40 | T-30 |
| TTZNFS6.0X80-100 | 74506 (cdt.100pcs) - 74507 (cdt.450pcs) | 6 | 80 | 6.5 | 11.6 | 3.8 | 40 | T-30 |
| TTZNFS6.0X90-100 | 74508 (cdt.100pcs) - 74509 (cdt.450pcs) | 6 | 90 | 6.5 | 11.6 | 3.8 | 45 | T-30 |
| TTZNFS6.0X100-100 | 74497 (cdt.100pcs) - 74498 (cdt.300pcs) | 6 | 100 | 6.5 | 11.6 | 3.8 | 60 | T-30 |
| TTZNFS6.0X120-100 | 74499 (cdt.100pcs) - 74500 (cdt.250pcs) | 6 | 120 | 6.5 | 11.6 | 3.8 | 70 | T-30 |
| TTZNFS6.0X140-100 | 74501 | 6 | 140 | 6.5 | 11.6 | 3.8 | 70 | T-30 |
| TTZNFS6.0X160-100 | 74502 | 6 | 160 | 6.5 | 11.6 | 3.8 | 70 | T-30 |
Eigenschaftsmerkmale
| Referenzen | Charakteristisches plastisches Fließmoment - My,k [Nm] | Charakteristischer Ausziehwiderstandsparameter - fax,k,90° [N/mm²] | Kreuzungswiderstandsparameter - fhead,k [N/mm²] | Charakteristischer Zugwiderstand - ftens,k [kN] |
|---|---|---|---|---|
| TTZNFS5.0 | 7602 | 13.2 | 18.2 | 9.3 |
| TTZNFS6.0 | 12280 | 17.2 | 20.3 | 12.4 |
Einzelheiten finden Sie im entsprechenden ITTR oder ETE.
