SIMPSON EDELSTAHL A4 Senkkopf-Holzschraube für AUSSEN

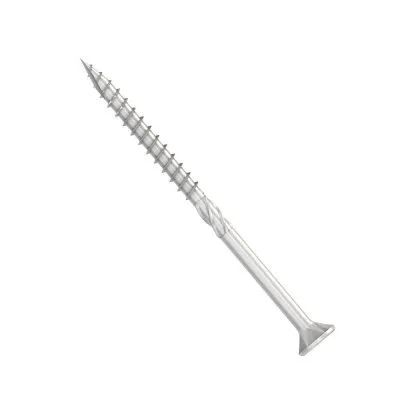

Senkkopf-Holzschraube - Edelstahl A4

Die TTSFS-Holzmontageschraube wird für Holzrahmenmontagen im Außenbereich empfohlen.

Gegenstand

  • Edelstahl A4

Vorteile

  • Doppelkegel: Bruchfestigkeit,
  • Rippen unter dem Kopf: wenig Glanz auf der Holzoberfläche,
  • Reamer: reduziert die Reibung, erleichtert das Eindringen,
  • Asymmetrisches Gewinde mit großer Steigung und Kerben: hohe Reißfestigkeit, bessere Staubabsaugung,
  • Anti-Splitting-Tipp: Perfekte Grundierung auch in Harthölzern.

Anwendung

Unterstützung

  • Massivholz, Verbundholz, Brettschichtholz...

Einsatzbereiche

  • Massivholz, Schichtholz für Außenrahmen,

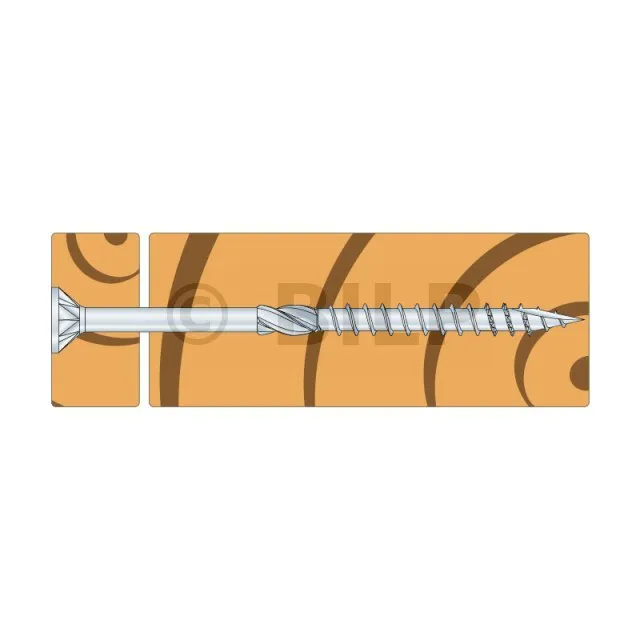

  • Holz auf Holz in korrosiver Umgebung,
  • Beträge für die Installation von ITE-Systemen,
  • Terrassendielen aus Holz auf Balken...

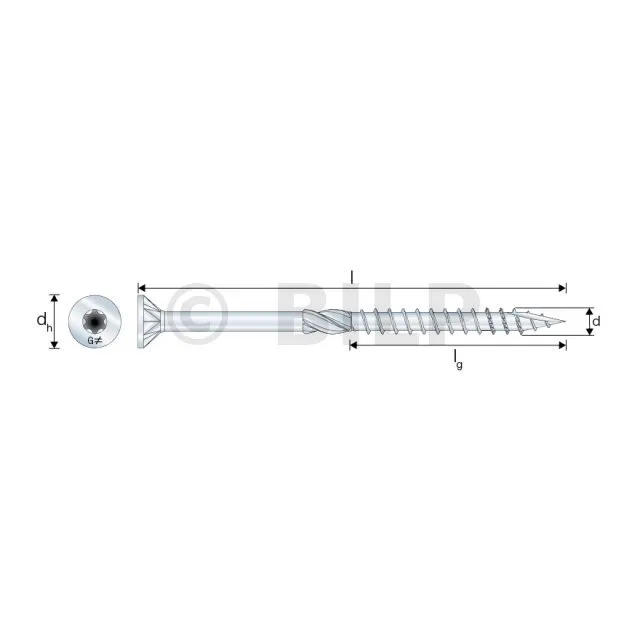

Abmessungen

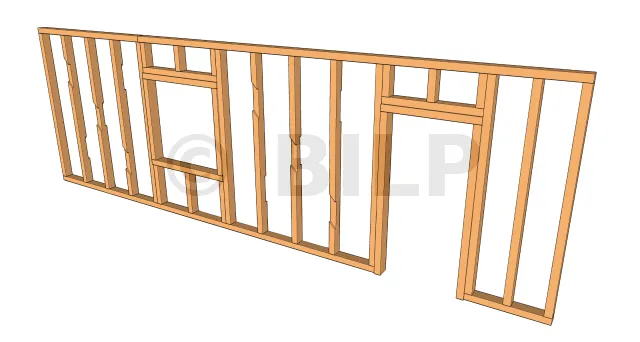

Dimensions ossatures M2

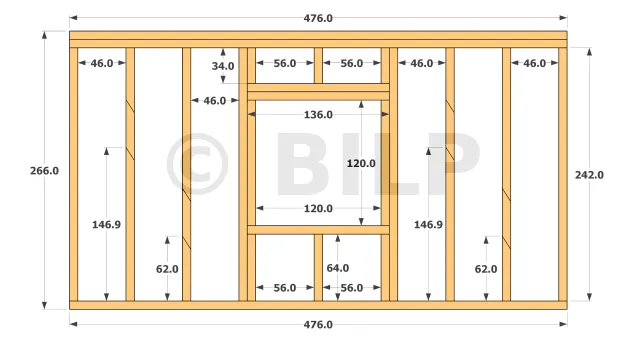

Vue ossature mur M3
Referenzen Artikelcode DB-Nr. NOBB-Nr. Befestigungsmaße [mm]
d l dh d1 lg tfix Endkappe Thread
TTSFS5.0X60 74446 1949961 53294878 5 60 9.5 3.4 32 28 T-25 PT
TTSFS5.0X70 74447 1949962 53294882 5 70 9.5 3.4 35 35 T-25 PT
TTSFS5.0X80 74448 1949963 53294965 5 80 9.5 3.4 40 40 T-25 PTM
TTSFS5.0X90 74449 1949964 53294897 5 90 9.5 3.4 45 45 T-25 PTM
TTSFS5.0X100 74444 1949959 53294852 5 100 9.5 3.4 55 45 T-25 PTM
TTSFS5.0X120 74445 1949960 53294863 5 120 9.5 3.4 60 60 T-25 PTM
TTSFS6.0X70 74473 1949968 53294935 6 70 11.6 4 35 35 T-30 PT
TTSFS6.0X80 74474 1949969 53294946 6 80 11.6 4 40 40 T-30 PTM
TTSFS6.0X90 74475 1949970 53294954 6 90 11.6 4 45 45 T-30 PTM
TTSFS6.0X100 74450 1949965 53294901 6 100 11.6 4 55 45 T-30 PTM
TTSFS6.0X120 74471 1949966 53294916 6 120 11.6 4 60 60 T-30 PTM
TTSFS6.0X140 74472 1949967 53294920 6 140 11.6 4 65 75 T-30 PTM

Charakteristische Eigenschaften

|Referenzen|Charakteristisches plastisches Fließmoment - My,k [Nmm]|Charakteristischer Auszugswiderstandsparameter - fax,k,90° [N/mm²]| Kreuzungswiderstandsparameter - fhead,k [N/mm²]|Charakteristischer Zugwiderstand - ftens,k [kN]|
|TTSFS5.0X60|5472|17.3|19.6|6.5|
|TTSFS5.0X70|5472|17.3|19.6|6.5|
|TTSFS5.0X80|5472|17.3|19.6|6.5|
|TTSFS5.0X90|5472|17.3|19.6|6.5|
|TTSFS5.0X100|5472|17.3|19.6|6.5|
|TTSFS5.0X120|5472|17.3|19.6|6.5|
|TTSFS6.0X70|8467|15.9|22.6|8.8|
|TTSFS6.0X80|8467|15.9|22.6|8.8|
|TTSFS6.0X90|8467|15.9|22.6|8.8|
|TTSFS6.0X100|8467|15.9|22.6|8.8|
|TTSFS6.0X120|8467|15.9|22.6|8.8|
|TTSFS6.0X140|8467|15.9|22.6|8.8|
