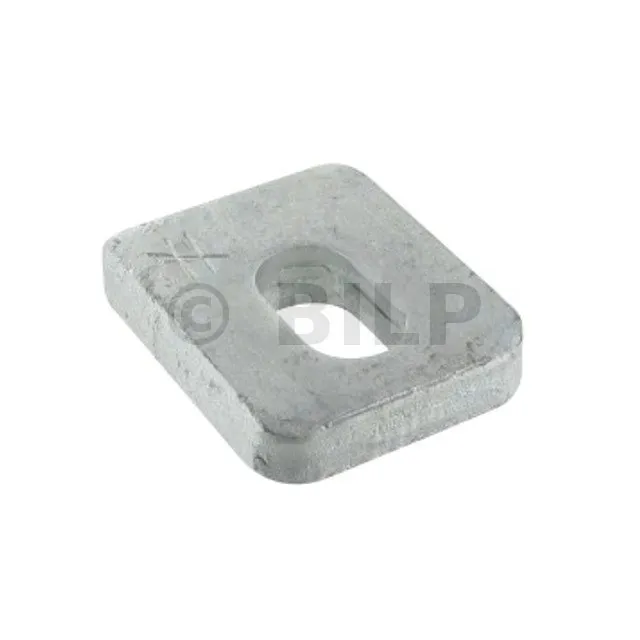

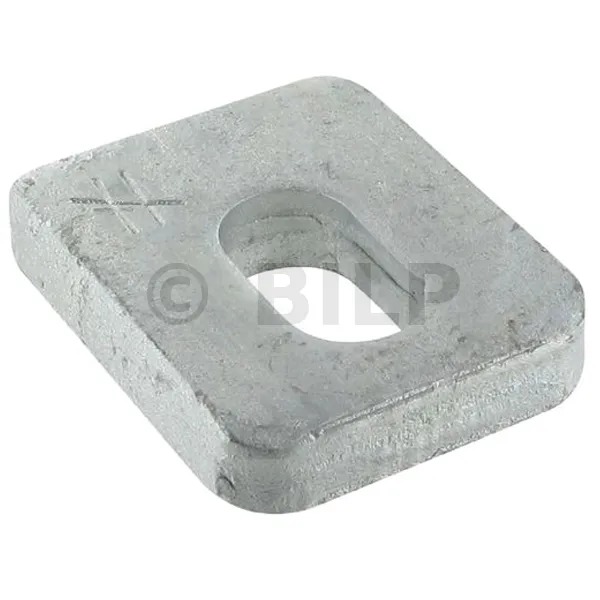

Unterlegscheibe für AH-Anker 40x50x10mm - Réf. US40/50/10G-B
-
ReferenzUS40/50/10G-B
-
Dicke10mm
-
Herstellungfranzösisch
-
MaterialSathl S235JR
-
MarkeSIMPSON Strong-Tie
-
FinishGalvanisation à chaud
-
Breite (B)50mm
-
Bohrungen13,5x25mm
Unterlegscheibe für AH- und HTT5-Anker
Ergänzungsprodukt zu Ankern für AH und HTT5.
Verwendbar für verschiedene Holzbaugruppen.
Merkmale
Gegenstand
- S235JR-Stahl,
- Feuerverzinkte Oberfläche.
Vorteile
US50/50/8G, mit der Verankerung verbunden AH :
- Stärkt die Verbindung zwischen Pfosten und unterer Schiene,
- Verhindert das Abheben des Ständers,
- Kompatibel mit 45-mm-Pfosten.
US50/50/8G, mit der Verankerung verbunden HTT5 :
- Ermöglicht die Erhöhung des Widerstands gegen das Anheben des Ankers HTT5.
Anwendungen
Unterstützung
- Trinken,
- Beton, ...
Einsatzbereiche
- Verdoppelung der Holzrahmen-Wandstützen,
- Holzbaugruppen, ...
Technische Daten
Abmessungen
| Referenzen | DB-Nr. | NOBB-Nr. | Abmessungen [mm] | |||
|---|---|---|---|---|---|---|
| A | B | Ep. | Drillings | |||
| US50/50/8G | 7742588 | 21744487 | 40 | 50 | 10 | 13,5x25 |
| US50/50/8G | 5104727 | 43815236 | 50 | 50 | 8 | 18 |
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Durchführung
}
Einrichtung

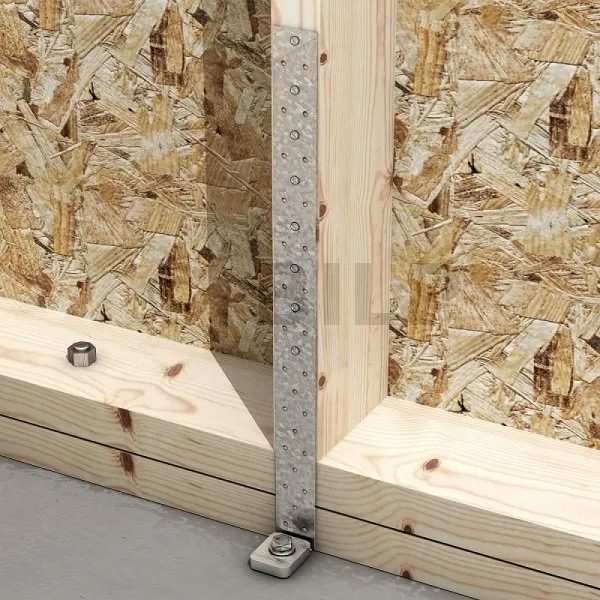

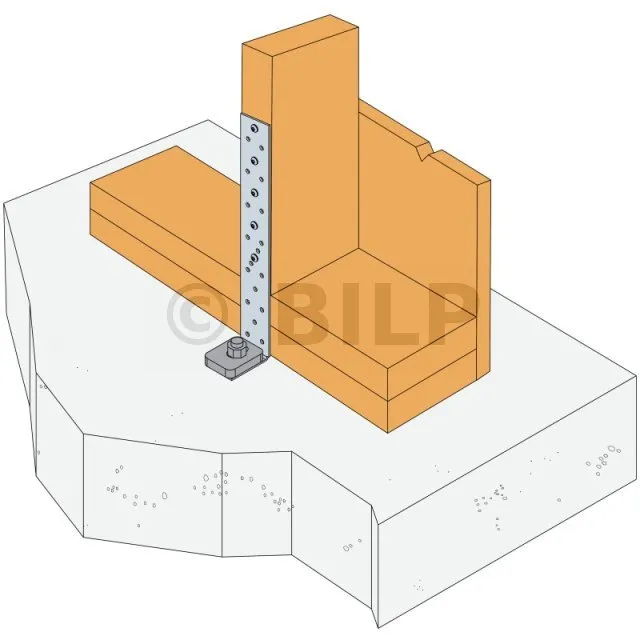

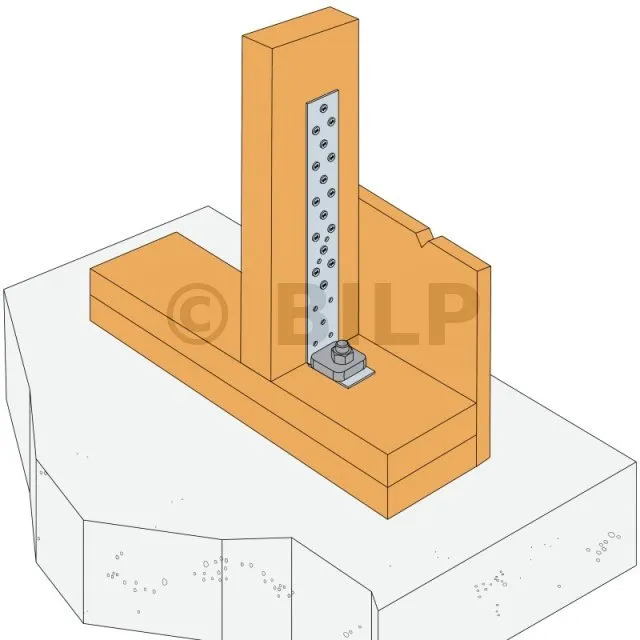

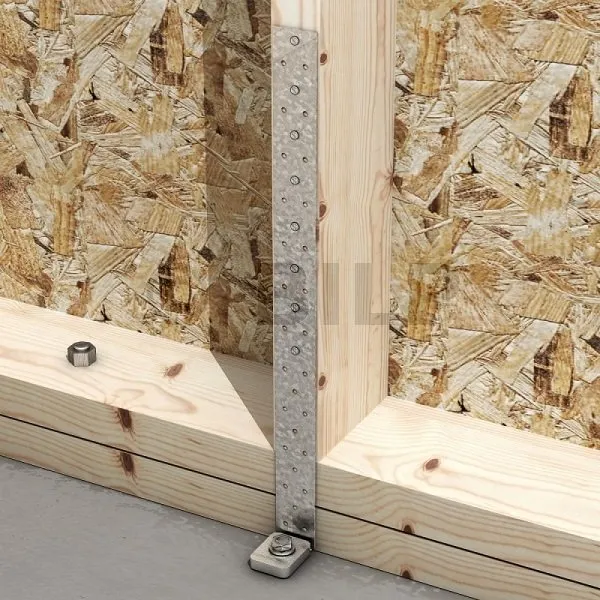

- In Verbindung mit dem AH-Anker, der Unterlegscheibe US40/50/10G garantiert Lastwiederherstellungskräfte: Es verhindert, dass sich die Halterung beim Heben entfaltet. Der Puck US50/50/8G wird direkt mit dem AH-Anker verklebt geliefert.

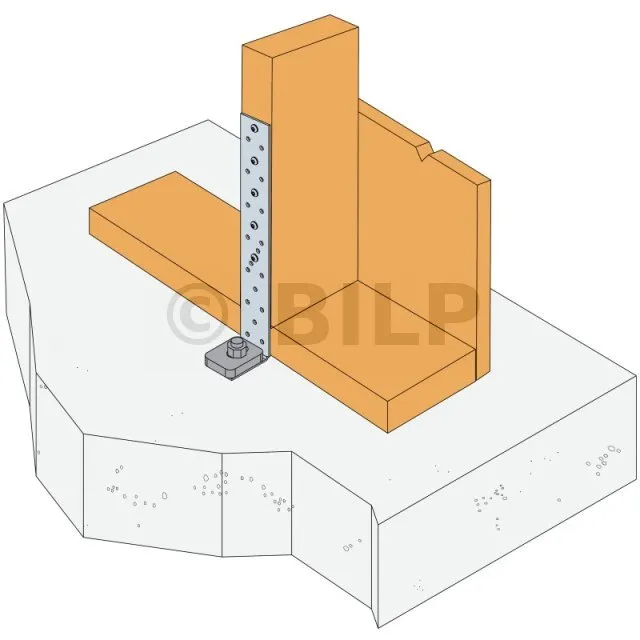

- Im Zusammenhang mit der Verankerung HTT5, der Puck US50/50/8G
ermöglicht es Ihnen, die Tragfähigkeit zu erhöhen. Dennoch muss die Festigkeit der Befestigung im Träger überprüft werden.
