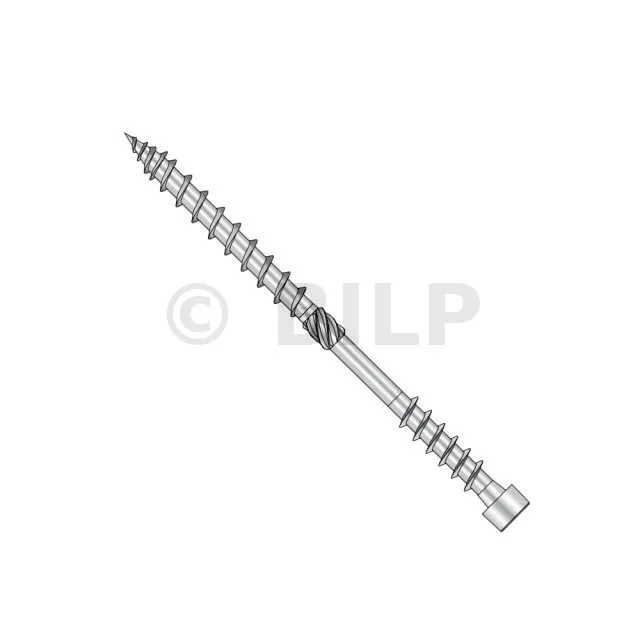

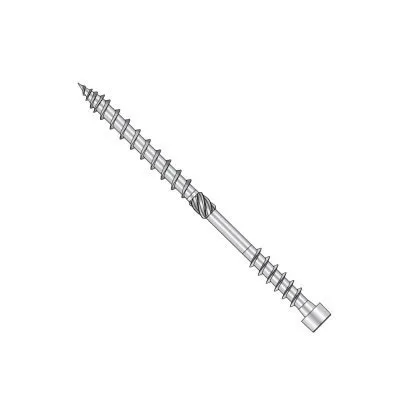

Zylinderkopfschraube und Doppelgewinde – Durchmesser 8 mm - Réf. ESCRT2R8X240

bald VERFÜGBAR
Versand unter 10 Tagen.
122€85
  inkl. MWST  / Box mit 10 Stück

  • Referenz
    ESCRT2R8X240
  • Herstellung
    française
  • Material
    Acier zingué blanc
  • Durchmesser
    8mm
  • Marke
    SIMPSON Strong-Tie
  • Kopfform
    T-40
  • Gewinde Stile
    Double filetage
  • Durchmesser des Kopfs
    10.2mm
  • Stil der Spitze
    Pointe effilée
  • Gewindelänge
    84mm

Produktmerkmale

  • Antrieb TX (Sternantrieb)
  • Gefräster Kopf mit Fräskerben
  • Verstärkung unter dem Kopf
  • Doppel-Grobgewinde
  • Gefräster Schaft
  • Selbstbohrende Spitze
  • Gehärteter Stahl hoher Qualität
  • Gleitbeschichtung
  • Europäische technische Zulassung

Einsatz

Die Schraube für Aufsparrendämmungen (Sarking) wird hauptsächlich zur Befestigung von Dämmstoffen durch das starre oder halbstarre Dach verwendet. Aufgrund ihrer hohen Zugfestigkeit kann diese Schraube in verschiedenen Bereichen des Holzbaues eingesetzt werden.

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

Flachkopfschraube mit Doppelgewinde

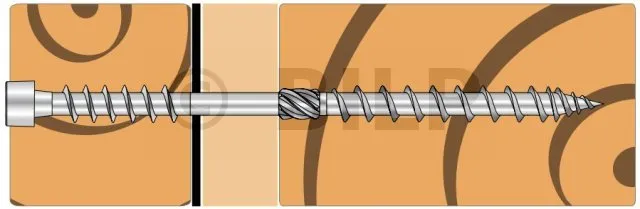

Die ESCRT2R-Doppelgewinde-Zylinderkopfschraube wird für die Befestigung von starrer und halbstarrer Isolierung unter Unterdachdächern empfohlen.

Merkmale

Technische Zulassungen: EN-ETA-13/0796;
Déclarations de performance : FR-DoP-e13/0796;

Gegenstand

  • Weiß verzinkter Stahl.

Vorteile

  • Zylindrischer Kopf: Reduziert die Spaltung des Holzes und macht die Befestigung im Holz unsichtbar,
  • Breites und asymmetrisches Doppelgewinde: ermöglicht schnelles Schrauben und Anziehen,
  • Mittelteil ohne Gewinde: Hält die Isolier- und Abdichtungsmembranen intakt.

Anwendungen

Unterstützung

  • Massivholz,
  • Chevrons.

Einsatzbereiche

  • Befestigung der Dachdämmung in der Unterdeckung,
  • Außendämmung mit starrer oder halbstarrer Dämmung (z. B. Holzfaserplattentypen).

Technische Daten

Abmessungen


Vue ossature POSTERIEURE
Dimensions ossatures M2
ReferenzenBefestigungsmaße [mm]Endkappe
d l dh d1 lg lg2
ESCRT2R8X240 8 240 10.2 5.3 84 80 T-40
ESCRT2R8X260 8 260 10.2 5.3 100 80 T-40
ESCRT2R8X280 8 280 10.2 5.3 100 80 T-40
ESCRT2R8X300 8 300 10.2 5.3 100 80 T-40
ESCRT2R8X320 8 320 10.2 5.3 100 80 T-40
ESCRT2R8X340 8 340 10.2 5.3 100 80 T-40
ESCRT2R8X360 8 360 10.2 5.3 100 80 T-40
ESCRT2R8X400 8 400 10.2 5.3 100 80 T-40
ESCRT2R8X450 8 450 10.2 5.3 100 80 T-40

Merkmale Werte

ReferenzenCharakteristische Eigenschaften
Charakteristisches plastisches Fließmoment [My.k] [Nm] Charakteristischer Ausziehwiderstandsparameter [fax.k.90°] [N/mm²] Parameter des charakteristischen Widerstands am Kopf Kreuzung [fhead.k] [N/mm²] Charakteristischer Zugwiderstand - ftens,k [ftens.k] [kN]
ESCRT2R8X240 22.6 10.7 12.4 22.7
ESCRT2R8X260 22.6 10.7 12.4 22.7
ESCRT2R8X280 22.6 10.7 12.4 22.7
ESCRT2R8X300 22.6 10.7 12.4 22.7
ESCRT2R8X320 22.6 10.7 12.4 22.7
ESCRT2R8X340 22.6 10.7 12.4 22.7
ESCRT2R8X360 22.6 10.7 12.4 22.7
ESCRT2R8X400 22.6 10.7 12.4 22.7
ESCRT2R8X450 22.6 10.7 12.4 22.7

Isolationsdicke

ReferenzenMaximale Dämmstärke [mm]
ESCRT2R8X240 125
ESCRT2R8X260 143
ESCRT2R8X280 160
ESCRT2R8X300 177
ESCRT2R8X320 195
ESCRT2R8X340 212
ESCRT2R8X360 229
ESCRT2R8X400 264
ESCRT2R8X450 307

Maximale Dämmstärke bei Verwendung einer 30 mm starken Konterlattung mit einem Winkel zwischen Schraubenachse und Konterlattung von 60°.
