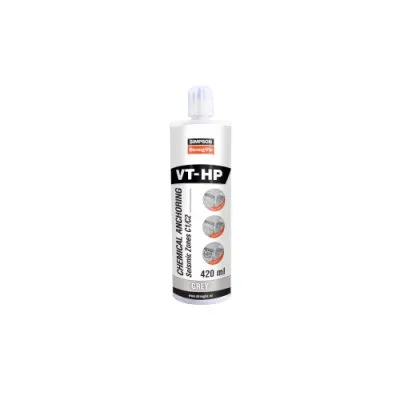

Hochleistungsbetonharz für seismische Zonen - Réf. VTHP420-EU

Hochleistungsbetonharz für die seismischen Zonen C1 und C2 VT-HP wird zur Befestigung von Betonstangen, Gewindestangen in gerissenem und ungerissenem Beton sowie C20/25 bis C50/60.² empfohlen

bald VERFÜGBAR
Versand unter 10 Tagen.
45€42
  inkl. MWST  / cartouche de 420ml

  • Referenz
    VTHP420-EU
  • Verpackung
    1 cartouche
  • Herstellung
    Française
  • Marke
    SIMPSON Strong-Tie
  • Inhalt
    420ml

Merkmale

Technische Zulassungen: ETA-19/0419
Leistungserklärungen: FR-DoP-e19/0419
Sicherheitsdatenblätter: FR-FDS / VT-HP;

Gegenstand

  • Vinylesterharz

Vorteile

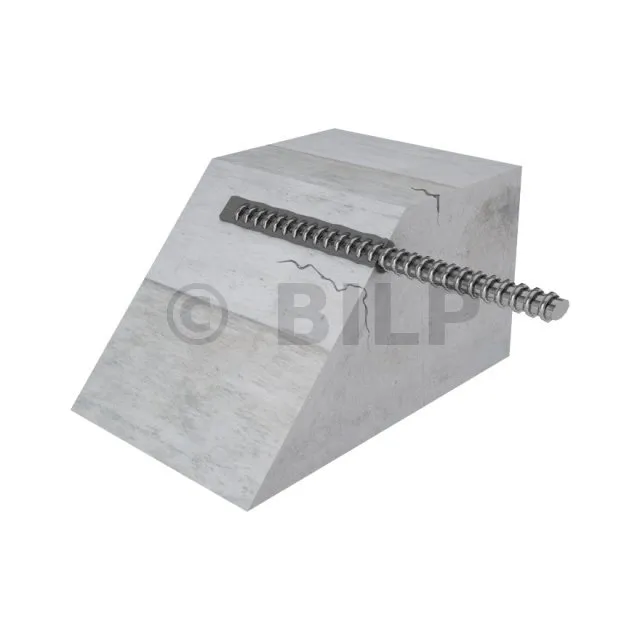

  • Hoher Haftwert in gerissenem und ungerissenem Beton,
  • Einsatz in Trinkwasser und überfluteten Löchern,
  • Feuerwiderstand R180,

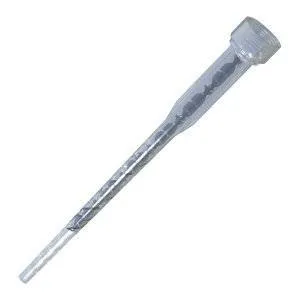

  • 2 Düsen im Lieferumfang enthalten.
  • Klassifizierung C1/C2.

Anwendungen

Unterstützung

  • Gerissener und ungerissener Beton: M8 bis M30 / Bewehrungsstahl Ø8 bis Ø32 (statische und quasistatische Belastungen, trockener oder nasser Beton, in seismischen Zonen C1 und C2).

Einsatzbereiche

  • Befestigung von Leitplanken, Gittern, Sonnenblenden,
  • Balkonerweiterung
  • Balken, Betonpfosten...


    Technische Daten

Referenzen

ReferenzenProduktinformationen
Farbe grau Farbe beige Inhalt [ml] Gewicht [kg] Menge [Stück]
VTHP420-EU x - 420 796 12

Bemessungswiderstand – Zug – NRd [kN] – hef = 8d – Kohlenstoffstahl 5,8

ReferenzenBemessungswiderstand - hef = 8d - Kohlenstoffstahl 5,8
Traktion - NRd [kN]
Gerissener Beton Ungerissener Beton
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
VT-HP + LMAS M8 4.3 4.5 4.6 4.7 10.7 11.1 11.6 11.8
VT-HP+ LMAS M10 7 7.3 7.5 7.7 16.7 17.4 18.1 18.4
VT-HP+ LMAS M12 11.1 11.5 11.9 12.2 24.1 25.1 26 26.5
VT-HP + LMAS M16 19.6 20.4 21.2 21.6 40.6 44.6 46.3 47.2
VT-HP + LMAS M20 30.7 31.9 33.2 33.8 56.8 69 72.3 73.7
VT-HP + LMAS M24 44.2 46 47.7 48.6 74.6 90.8 95.5 97.3
VT-HP+ LMAS M27 63.5 68.8 71.4 72.7 89.1 105.8 109.9 111.9
VT-HP+ LMAS M30 74.4 84.9 88.2 89.8 104.3 117.6 122.1 124.3

Beton :
1. Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Scherschema basiert auf einer einheitlichen Verankerung ohne Kantenbiegung. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Plattenrandbruch nach ETAG001, Anhang C, Methode A zu prüfen.
3. Der Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der Spannung im Inneren des Betons). resultiert aus äußeren Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Zug – NRd [kN] – hef = 12d – Kohlenstoffstahl 5,8

ReferenzenBemessungswiderstand – hef = 12d – Kohlenstoffstahl 5,8
Traktion - NRd [kN]
Gerissener Beton Ungerissener Beton
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
VT-HP + LMAS M8 6.4 6.7 6.9 7.1 12 12 12 12
VT-HP + LMAS M10 10.5 10.9 11.3 11.5 19.3 19.3 19.3 19.3
VT-HP + LMAS M12 16.6 17.2 17.9 18.2 28 28 28 28
VT-HP + LMAS M16 29.5 30.7 31.8 32.4 52 52 52 52
VT-HP + LMAS M20 46.1 47.9 49.7 50.7 81.3 81.3 81.3 81.3
VT-HP + LMAS M24 66.3 69 71.6 72.9 117.3 117.3 117.3 117.3
VT-HP + LMAS M27 99.2 103.2 107.1 109.1 152.6 153.3 153.3 153.3
VT-HP + LMAS M30 122.5 127.4 132.3 134.7 169.6 176.3 183.1 186.5

Beton :
1. Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Scherschema basiert auf einer einheitlichen Verankerung ohne Kantenbiegung. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Plattenrandbruch nach ETAG001, Anhang C, Methode A zu prüfen.
3. Der Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der Spannung im Inneren des Betons). resultiert aus äußeren Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Zug – NRd [kN] – hef = 8d – Edelstahl

ReferenzenBemessungswiderstand – hef = 8d – Edelstahl
Traktion - NRd [kN]
Gerissener Beton Ungerissener Beton
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
VT-HP + LMAS M8 4.3 4.5 4.6 4.7 10.7 11.1 11.6 11.8
VT-HP + LMAS M10 7 7.3 7.5 7.7 16.7 17.4 18.1 18.4
VT-HP + LMAS M12 11.1 11.5 11.9 12.2 24.1 25.1 26 26.5
VT-HP + LMAS M16 19.6 20.4 21.2 21.6 40.6 44.6 46.3 47.2
VT-HP + LMAS M20 30.7 31.9 33.2 60.8 56.8 69 72.3 73.7
VT-HP+ LMAS M24 44.2 46 47.7 48.6 74.6 90.8 95.5 97.3
VT-HP + LMAS M27 63.5 68.8 71.4 72.7 80.4 80.4 80.4 80.4
VT-HP + LMAS M30 74.4 84.9 88.2 89.8 98.3 98.3 98.3 98.3

Gewindestangentyp A4-70 für M≤24 und A4-50 für M>24

Beton :
1. Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Scherschema basiert auf einer einheitlichen Verankerung ohne Kantenbiegung. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Plattenrandbruch nach ETAG001, Anhang C, Methode A zu prüfen.
3. Der Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der Spannung im Inneren des Betons). resultiert aus äußeren Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Zug – NRd [kN] – hef = 12d – Edelstahl

ReferenzenBemessungswiderstand – hef = 12d – Edelstahl
Traktion - NRd [kN]
Gerissener Beton Ungerissener Beton
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
VT-HP + LMAS M8 6.4 6.7 6.9 7.1 13.9 13.9 13.9 13.9
VT-HP + LMAS M10 10.5 10.9 11.3 11.5 21.9 21.9 21.9 21.9
VT-HP + LMAS M12 16.6 17.2 17.9 18.2 31.6 31.6 31.6 31.6
VT-HP + LMAS M16 29.5 30.7 31.8 32.4 58.8 58.8 58.8 58.8
VT-HP + LMAS M20 46.1 47.9 49.7 91.2 91.4 91.4 91.4 91.4
VT-HP + LMAS M24 66.3 69 71.6 72.9 132.1 132.1 132.1 132.1
VT-HP + LMAS M27 80.4 80.4 80.4 80.4 80.4 80.4 80.4 80.4
VT-HP + LMAS M30 98.3 98.3 98.3 98.3 98.3 98.3 98.3 98.3

Gewindestangentyp A4-70 für M≤24 und A4-50 für M>24

Beton :
1. Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Scherschema basiert auf einer einheitlichen Verankerung ohne Kantenbiegung. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Plattenrandbruch nach ETAG001, Anhang C, Methode A zu prüfen.
3. Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der Spannung im Inneren des Betons). die aus äußeren Lasten, einschließlich Ankerlasten, resultiert).

Bemessungswiderstand – Scherung – VRd [kN] – hef =8d – Kohlenstoffstahl 5,8

ReferenzenBemessungswiderstand – hef =8d – Kohlenstoffstahl 5,8
Scherung - VRd [kN]
Gerissener Beton Ungerissener Beton
VT-HP + LMAS M8 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2
VT-HP + LMAS M10 12 12 12 12 12 12 12 12
VT-HP + LMAS M12 16.8 16.8 16.8 16.8 16.8 16.8 16.8 16.8
VT-HP + LMAS M16 31.2 31.2 31.2 31.2 31.2 31.2 31.2 31.2
VT-HP + LMAS M20 48.8 48.8 48.8 48.8 48.8 48.8 48.8 48.8
VT-HP + LMAS M24- 70.4 70.4 70.4 70.4 70.4 70.4 70.4 70.4
VT-HP + LMAS M27- 92 92 92 92 92 92 92 92
VT-HP + LMAS M30- 112 112 112 112 112 112 112 112

Beton :
1. Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Scherschema basiert auf einer einheitlichen Verankerung ohne Kantenbiegung. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Plattenrandbruch nach ETAG001, Anhang C, Methode A zu prüfen.
3. Der Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der Spannung im Inneren des Betons). resultiert aus äußeren Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Scherung – VRd [kN] – hef = 12d – Kohlenstoffstahl 5,8

ReferenzenBemessungswiderstand – hef =8d – Kohlenstoffstahl 5,8
Scherung - VRd [kN]
Gerissener Beton Ungerissener Beton
VT-HP + LMAS M8 7.2 7.2 7.2 7.2 7.2 7.2 7.2 7.2
VT-HP + LMAS M10 12 12 12 12 12 12 12 12
VT-HP + LMAS M12 16.8 16.8 16.8 16.8 16.8 16.8 16.8 16.8
VT-HP + LMAS M16 31.2 31.2 31.2 31.2 31.2 31.2 31.2 31.2
VT-HP + LMAS M20 48.8 48.8 48.8 48.8 48.8 48.8 48.8 48.8
VT-HP + LMAS M24 70.4 70.4 70.4 70.4 70.4 70.4 70.4 70.4
VT-HP + LMAS M27 92 92 92 92 92 92 92 92
VT-HP + LMAS M30 112 112 112 112 112 112 112 112

Beton :
1. Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Scherschema basiert auf einer einheitlichen Verankerung ohne Kantenbiegung. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Plattenrandbruch nach ETAG001, Anhang C, Methode A zu prüfen.
3. Der Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der Spannung im Inneren des Betons). resultiert aus äußeren Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Scherung – VRd [kN] – hef = 8d – Edelstahl

ReferenzenBemessungswiderstand – hef =8d – Kohlenstoffstahl 5,8
Scherung - VRd [kN]
Gerissener Beton Ungerissener Beton
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
VT-HP + LMAS M8 8.3 8.3 8.3 8.3 8.3 8.3 8.3 8.3
VT-HP + LMAS M10 12.8 12.8 12.8 12.8 12.8 12.8 12.8 12.8
VT-HP + LMAS M12 19.2 19.2 19.2 19.2 19.2 19.2 19.2 19.2
VT-HP + LMAS M16 35.3 35.3 35.3 35.3 35.3 35.3 35.3 35.3
VT-HP + LMAS M20 55.1 55.1 55.1 55.1 55.1 55.1 55.1 55.1
VT-HP + LMAS M24 79.5 79.5 79.5 79.5 79.5 79.5 79.5 79.5
VT-HP + LMAS M27 48.3 48.3 48.3 48.3 48.3 48.3 48.3 48.3
VT-HP + LMAS M30 58.8 58.8 58.8 58.8 58.8 58.8 58.8 58.8

Gewindestangentyp A4-70 für M≤24 und A4-50 für M>24
Beton :
1. Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
2. Das Scherschema basiert auf einer einheitlichen Verankerung ohne Kantenbiegung. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Plattenrandbruch nach ETAG001, Anhang C, Methode A zu prüfen.
3. Das Scherschema basiert auf einer einheitlichen Verankerung ohne Kantenbiegung. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Plattenrandbruch nach ETAG001, Anhang C, Methode A zu prüfen.
4. Der Beton gilt als ungerissen, wenn die Spannung im Inneren des Betons gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der Spannung im Inneren des Betons). resultiert aus äußeren Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Scherung – VRd [kN] – hef = 12d – Edelstahl

ReferenzenBemessungswiderstand – hef =8d – Kohlenstoffstahl 5,8
Scherung - VRd [kN]
Gerissener Beton Ungerissener Beton
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
VT-HP + LMAS M8 8.3 8.3 8.3 8.3 8.3 8.3 8.3 8.3
VT-HP + LMAS M10 12.8 12.8 12.8 12.8 12.8 12.8 12.8 12.8
VT-HP + LMAS M12 19.2 19.2 19.2 19.2 19.2 19.2 19.2 19.2
VT-HP + LMAS M16 35.3 35.3 35.3 35.3 35.3 35.3 35.3 35.3
VT-HP + LMAS M20 55.1 55.1 55.1 55.1 55.1 55.1 55.1 55.1
VT-HP + LMAS M24 79.5 79.5 79.5 79.5 79.5 79.5 79.5 79.5
VT-HP + LMAS M27 48.3 48.3 48.3 48.3 48.3 48.3 48.3 48.3
VT-HP + LMAS M30 58.8 58.8 58.8 58.8 58.8 58.8 58.8 58.8

Gewindestangentyp A4-70 für M≤24 und A4-50 für M>24

Beton :

Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
Das Schubschema basiert auf einer einheitlichen Verankerung ohne Kanteneinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Plattenrandbruch nach ETAG001, Anhang C, Methode A zu prüfen.
Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der Spannung im Betoninneren, die aus äußeren Belastungen resultiert). , einschließlich Ankerlasten).

Bemessungswiderstand – Biegemoment – ​​MRd [Nm] – Beton

ReferenzenBemessungswiderstand – Biegemoment – ​​MRd [Nm]
Kohlenstoffstahl 5,8 Edelstahl A4-70
VT-HP + LMAS M8 15.2 16.7
VT-HP + LMAS M10 29.6 33.3
VT-HP + LMAS M12 52 41.7
VT-HP + LMAS M16 132.8 106.4
VT-HP + LMAS M20 259.2 359
VT-HP + LMAS M24 448 502.6
VT-HP + LMAS M27 666.4 349.6
VT-HP + LMAS M30 898.4 472.7

Bemessungswiderstand – Zug – NRd [kN] – Erdbebenleistungskategorie C1/C2 – Kohlenstoffstahl 5,8

ReferenzenBemessungswiderstand – Zugfestigkeit – NRd – seismische Leistungskategorie C1/C2 – Kohlenstoffstahl 5,8 [kN]
Rissiger Beton C20/25
hef = 8d hef = 12d
Statisch Kategorie C1 Kategorie C2 Statisch Kategorie C1 Kategorie C2
VT-HP + LMAS M8 4.3 2.7 - 6.4 4 -
VT-HP + LMAS M10 7 4.3 - 10.5 6.5 -
VT-HP + LMAS M12 11.1 7.4 4 16.6 11.2 6
VT-HP + LMAS M16 19.6 13.2 7.1 29.5 19.8 10.7
VT-HP + LMAS M20 30.7 20.7 11.2 46.1 31 16.7
VT-HP + LMAS M24 44.2 30.5 - 66.3 45.8 -
VT-HP + LMAS M27 63.5 45.8 - 99.2 68.7 -
VT-HP + LMAS M30 74.4 56.5 - 122.5 84.8 -

Gewindestange Typ A4-70 für M≤24 und A4-50 für M>24

Bemessungswiderstand – Zug – NRd [kN] – Erdbebenleistungskategorie C1/C2 – Edelstahl

ReferenzenBemessungswiderstand – Zugfestigkeit – NRd – seismische Leistungskategorie C1/C2 – Kohlenstoffstahl 5,8 [kN]
Rissiger Beton C20/25
hef = 8d hef = 12d
Statisch Kategorie C1 Kategorie C2 Statisch Kategorie C1 Kategorie C2
VT-HP + LMAS M8 4.3 2.7 - 6.4 4 -
VT-HP + LMAS M10 7 4.3 - 10.5 6.5 -
VT-HP + LMAS M12 11.1 7.4 4 16.6 11.2 6
VT-HP + LMAS M16 19.6 13.2 7.1 29.5 19.8 10.7
VT-HP + LMAS M20 30.7 20.7 11.2 46.1 31 16.7
VT-HP + LMAS M24 44.2 30.5 - 66.3 45.8 -
VT-HP + LMAS M27 63.5 45.8 - 99.2 68.7 -
VT-HP + LMAS M30 74.4 56.5 - 122.5 84.8 -

Gewindestange Typ A4-70 für M≤24 und A4-50 für M>24

Bemessungswiderstand – Scherung – VRd [kN] – Erdbebenleistungskategorie C1/C2 – Kohlenstoffstahl 5,8

ReferenzenBemessungswiderstand – Scherung – Vrd – Erdbebenleistungskategorie C1/C2 – Kohlenstoffstahl 5,8 [kN]
Rissiger Beton C20/25
hef = 8d hef = 12d
VT-HP + LMAS M8 7.2 2.3 - 7.2 2.5 -
VT-HP + LMAS M10 12 4.2 - 12 4.2 -
VT-HP + LMAS M12 16.8 5.9 4.1 16.8 5.9 5
VT-HP + LMAS M16 31.2 10.9 7.3 31.2 10.9 10.9
VT-HP + LMAS M20 48.8 17.1 11.4 48.8 17.1 17.1
VT-HP + LMAS M24 70.4 24.6 - 70.4 24.6 -
VT-HP + LMAS M27 92 32.2 - 92 32.2 -
VT-HP + LMAS M30 112 39.2 - 112 39.2 -

Bemessungswiderstand – Scherung – VRd [kN] – Erdbebenleistungskategorie C1/C2 – Edelstahl

ReferenzenBemessungswiderstand – Scherung – Vrd – Erdbebenleistungskategorie C1/C2 – Edelstahl [kN]
Rissiger Beton C20/25
hef = 8d hef = 12d
Statisch Kategorie C1 Kategorie C2 Statisch Kategorie C1 Kategorie C2
VT-HP + LMAS M8 8.3 2.3 - 8.3 2.9 -
VT-HP + LMAS M10 12.8 4.4 - 12.8 4.5 -
VT-HP + LMAS M12 19.2 6.7 4.1 19.2 6.7 5.8
VT-HP + LMAS M16 35.3 12.3 7.3 35.3 12.3 10.9
VT-HP + LMAS M20 55.1 19.3 11.4 55.1 19.3 17.1
VT-HP + LMAS M24 79.5 27.8 - 79.5 27.8 -
VT-HP + LMAS M27 48.3 16.9 - 48.3 16.9 -
VT-HP + LMAS M30 58.8 29.4 - 58.8 29.4 -

Gewindestange Typ A4-70 für M≤24 und A4-50 für M>24

Bemessungswiderstand – Zug – NRd [kN] – hef = 8d – Betoneisen

ReferenzenBemessungswiderstand - hef = 8d - Kohlenstoffstahl 5,8
Traktion - NRd [kN]
Gerissener Beton Ungerissener Beton
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
VT-HP +Ø8 4.3 4.5 4.6 4.7 10.7 11.1 11.6 11.8
VT-HP + Ø10 7 7.3 7.5 7.7 16.7 17.4 18.1 18.4
VT-HP + Ø12 11.1 11.5 11.9 12.2 24.1 25.1 26 26.5
VT-HP + Ø14 15 15.6 16.2 16.5 32.8 34.1 35.4 36.1
VT-HP + Ø16 19.6 20.4 21.2 21.6 40.6 44.6 46.3 47.2
VT-HP + Ø20 30.7 31.9 33.2 33.8 56.8 69 72.3 73.7
VT-HP + Ø25 48 49.9 51.8 52.8 79.4 96.5 103.6 105.5
VT-HP + Ø28 67.1 74 76.8 78.2 94.1 113.8 118.2 120.4
VT-HP + Ø32 81.9 96.6 100.3 102.2 114.9 126.3 131.2 133.6

Bemessungswiderstand – Zug – NRd [kN] – hef = 12d – Betoneisen

ReferenzenBemessungswiderstand - hef = 12d - Kohlenstoffstahl 5,8
Traktion - Nrd [kN]
Gerissener Beton Ungerissener Beton
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
VT-HP + Ø8 6.4 6.7 6.9 7.1 16.1 16.7 17.4 17.7
VT-HP + Ø10 10.5 10.9 11.3 11.5 25.1 26.1 27.1 27.6
VT-HP + Ø12 16.6 17.2 17.9 18.2 36.2 37.6 39.1 39.8
VT-HP + Ø14 22.6 23.5 24.4 24.8 49.2 51.2 53.2 54.2
VT-HP + Ø16 29.5 30.7 31.8 32.4 64.3 66.9 69.5 70.7
VT-HP + Ø20 46.1 47.9 49.7 50.7 100.5 104.5 108.5 110.5
VT-HP + Ø25 72 74.8 77.7 79.2 143.9 149.7 155.4 158.3
VT-HP + Ø28 106.7 110.9 115.2 117.3 164.1 170.7 177.2 180.5
VT-HP + Ø32 139.3 144.9 150.5 153.3 182.2 189.5 196.8 200.4

Bemessungswiderstand – Scherung – VRd [kN] – hef = 8d – Betoneisen

ReferenzenBemessungswiderstand - hef = 8d - Kohlenstoffstahl 5,8
Scherung - VRd [kN]
Gerissener Beton Ungerissener Beton
C20/25 C30/37C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
VT-HP + Ø8 8.6 8.9 9.3 9.3 9.3 9.3 9.3 9.3
VT-HP + Ø10 14.7 14.7 14.7 14.7 14.7 14.7 14.7 14.7
VT-HP + Ø12 20.7 20.7 20.7 20.7 20.7 20.7 20.7 20.7
VT-HP + Ø14 28 28 28 28 28 28 28 28
VT-HP + Ø16 36 36 36 36 36 36 36 36
VT-HP + Ø20 56.7 56.7 56.7 56.7 56.7 56.7 56.7 56.7
VT-HP + Ø25 88.7 88.7 88.7 88.7 88.7 88.7 88.7 88.7
VT-HP + Ø28 110.7 110.7 110.7 110.7 110.7 110.7 110.7 110.7
VT-HP + Ø32 144.7 144.7 144.7 144.7 144.7 144.7 144.7 144.7

Bemessungswiderstand – Scherung – VRd [kN] – hef = 12d – Betoneisen

ReferenzenBemessungswiderstand - hef = 12d - Kohlenstoffstahl 5,8
Scherung - VRd [kN]
Gerissener Beton Ungerissener Beton
C20/25 C30/37 C40/50 C50/60 C20/25 C30/37 C40/50 C50/60
VT-HP + Ø8 9.3 9.3 9.3 9.3 9.3 9.3 9.3 9.3
VT-HP + Ø10 14.7 14.7 14.7 14.7 14.7 14.7 14.7 14.7
VT-HP + Ø12 20.7 20.7 20.7 20.7 20.7 20.7 20.7 20.7
VT-HP + Ø14 28 28 28 28 28 28 28 28
VT-HP + Ø16 36 36 36 36 36 36 36 36
VT-HP + Ø20 56.7 56.7 56.7 56.7 56.7 56.7 56.7 56.7
VT-HP + Ø25 88.7 88.7 88.7 88.7 88.7 88.7 88.7 88.7
VT-HP + Ø28 110.7 110.7 110.7 110.7 110.7 110.7 110.7 110.7
VT-HP + Ø32 144.7 144.7 144.7 144.7 144.7 144.7 144.7 144.7

Bemessungswiderstand – Biegemoment – ​​MRd [Nm] – Bewehrungsstab

ReferenzenBemessungswiderstand – Biegemoment – ​​MRd – Bewehrungsstab [Nm]
Kohlenstoffstahl 5,8
VT-HP + Ø8 22
VT-HP + Ø10 43.3
VT-HP + Ø12 74.7
VT-HP + Ø14 118.7
VT-HP + Ø16 176.7
VT-HP + Ø20 345.3
VT-HP + Ø25 674.7
VT-HP + Ø28 948
VT-HP + Ø32 1415.3

Bemessungswiderstand – Zug – NRd [kN] – Erdbebenleistungskategorie C1 – Kohlenstoffstahl 5,8 – Betoneisen

ReferenzenBemessungswiderstand – Zugfestigkeit – NRd – seismische Leistungskategorie C1 – Kohlenstoffstahl 5,8 [kN]
Rissiger Beton C20/25
hef = 8d hef = 12d
Static Kategorie C1 Static Kategorie C1
VT-HP + Ø8 4.3 2.7 6.4 4
VT-HP + Ø10 7 4.3 10.5 6.5
VT-HP + Ø12 11.1 7.4 16.6 11.2
VT-HP + Ø14 15 10.1 22.6 15.2
VT-HP + Ø16 19.6 13.2 29.5 19.8
VT-HP + Ø20 30.7 20.7 46.1 31
VT-HP + Ø25 48 33.1 72 49.7
VT-HP + Ø28 67.1 49.2 106.7 73.9
VT-HP + Ø32 81.9 64.3 139.3 96.5

Bemessungswiderstand – Scherung – VRd [kN] – Erdbebenleistungskategorie C1 – Kohlenstoffstahl 5,8 – Betoneisen

ReferenzenBemessungswiderstand – Scherung – VRd – Erdbebenleistungskategorie C1 – Kohlenstoffstahl 5,8 [kN]
Rissiger Beton C20/25
hef = 8d hef = 12d
Static Kategorie C1 Static Kategorie C1
VT-HP + Ø8 8.6 4.6 9.3 6.3
VT-HP + Ø10 14.7 8.8 14.7 10
VT-HP + Ø12 20.7 14.2 20.7 14.2
VT-HP + Ø14 28 19.4 28 19.4
VT-HP + Ø16 36.7 25.3 36.7 25.3
VT-HP + Ø20 57.3 39.6 57.3 39.6
VT-HP + Ø25 90 61.9 90 61.9
VT-HP + Ø28 113.3 77.6 113.3 77.6
VT-HP + Ø32 147.3 101.3 147.3 101.3

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
