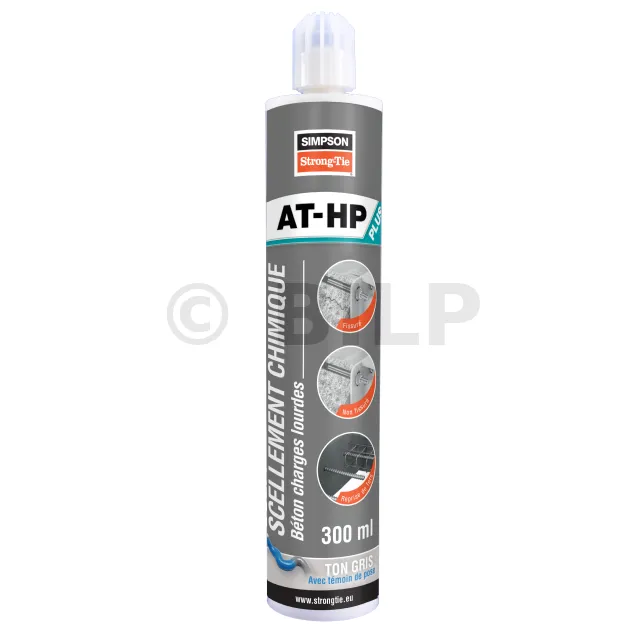

Hochleistungs-Betonharz mit Installationsanzeige – Grau – CDT. 300 ml - Réf. ATHP300PLUSG-FR

Hochleistungsbetonharz mit AT-HP PLUS Einbauindikator

Merkmale

• Technische Zulassungen: ETA-19/0265; ETA-19/0418;
• Leistungserklärungen: FR-DoP-e19/0265; FR-DoP-e19/0418;
• Sicherheitsdatenblätter: FR-MSDS / AT-HP PLUS;

• WRAS AT-HP.pdf

Gegenstand

• Styrolfreies Methacrylatharz

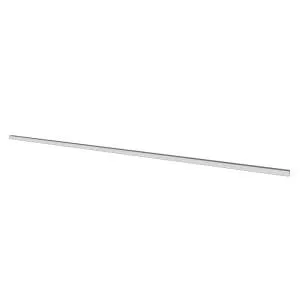

• Gewindestange: elektroverzinkter Stahl und Edelstahl A4-70

Vorteile

• Installationsindikator: Zeitersparnis und Installationssicherheit. Die Abbindezeit lässt sich nicht mehr berechnen, es ist ersichtlich,
• Hoher Haftwert in Beton,
• Im Trinkwasser einsetzbar: WRAS-Zertifizierung,
• 2 Düsen im Lieferumfang enthalten.

Anwendungen

Unterstützung

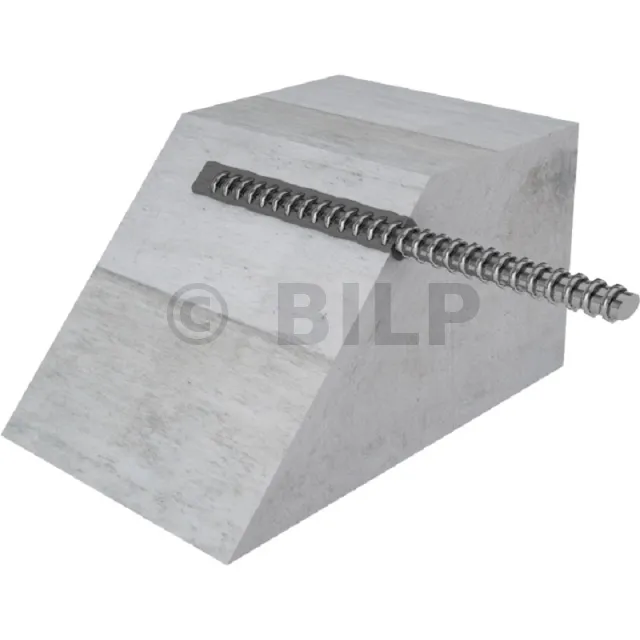

• Gerissener und ungerissener Beton: M8 bis M30 (statische und quasistatische Belastungen, trockener oder nasser Beton),

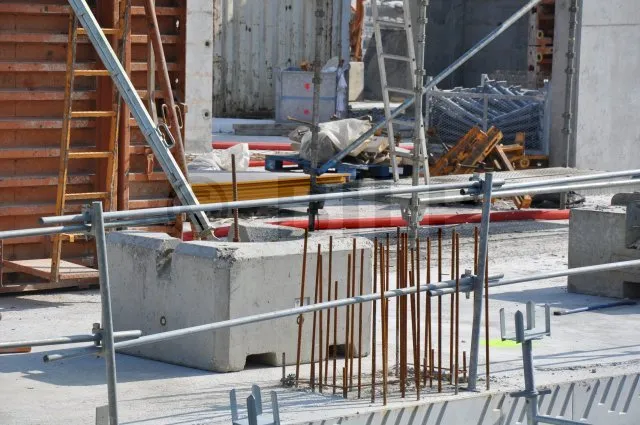

• Betoneisen Ø8 bis Ø32 (statische und quasistatische Belastungen, Einwirkung von R180-Brand).

Einsatzbereiche

• Befestigung von Leitplanken, Gittern, Sonnenblenden,
• Erweiterung der Balkone,
• Betonbalken und -pfosten,

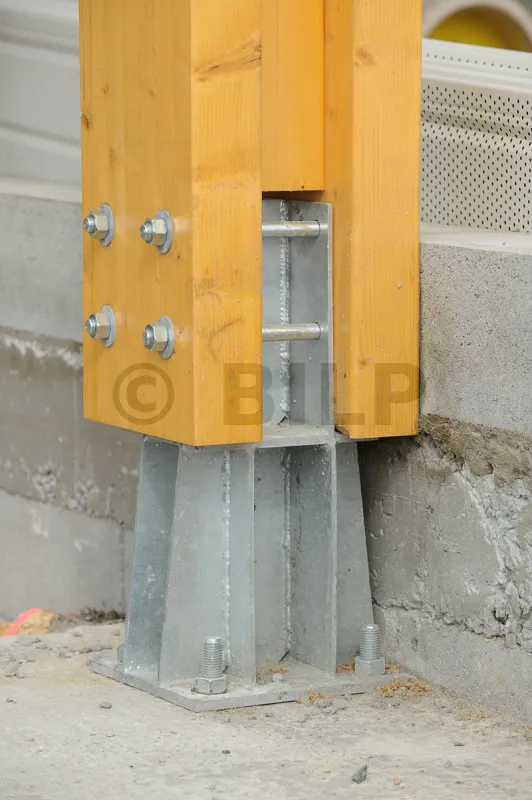

• Befestigung von Metallträgern, Laufkränen und Gerüsten...

Technische Daten

Bemessungswiderstand – Zug – NRd [kN] – hef = 8d – Stahl 5,8

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Zug – NRd [kN] – hef = 12d – Stahl 5,8

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Zug – NRd [kN] – hef = 8d – Edelstahl A4-70

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Zug – NRd [kN] – hef = 12d – Edelstahl A4-70

Beton :

* Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
* Das Schubschema basiert auf einer einheitlichen Verankerung ohne Kanteneinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Plattenrandbruch gemäß ETAG001, Anhang C, Methode A überprüft werden.
* Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Scherung – VRd [kN] – hef = 8d – Stahl 5,8

Beton :

* Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
* Das Schubschema basiert auf einer einheitlichen Verankerung ohne Kanteneinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) muss der Plattenrandbruch gemäß ETAG001, Anhang C, Methode A überprüft werden.
* Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Scherung – VRd [kN] – hef = 8d – Stahl 5,8

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Scherung – VRd [kN] – hef = 12d – Stahl 5,8

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Scherung – VRd [KN] – hef = 8D – Edelstahl A4-70

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Scherung – VRd [KN] – hef = 12D – Edelstahl A4-70

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Biegemoment – ​​​​MRd [Nm] – Beton

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Zug – NRd [kN] – Betonstäbe

Beton :

• Die Bemessungswerte wurden anhand der in der ETA definierten Teilsicherheitsbeiwerte berechnet. Das Belastungsschema gilt für unbewehrten Beton und bewehrten Beton mit Bewehrungsabständen von s ≥ 15 cm (unabhängig vom Durchmesser) oder mit Bewehrungsabständen von s ≥ 10 cm, wenn der Durchmesser der Bewehrungen kleiner oder gleich 10 mm ist.
• Das Scherschema basiert auf einer einheitlichen Verankerung ohne Randeinfluss. Bei randnahen Ankern (c ≤ max [10 hef; 60d]) ist der Randbruch der Platte nach ETAG001, Anhang C, Methode A zu prüfen.
• Der Beton gilt als nicht gerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. In Ermangelung einer detaillierten Überprüfung gehen wir von σR = 3N/mm² aus (σL entspricht der daraus resultierenden Spannung im Betoninneren durch äußere Lasten, einschließlich Ankerlasten).

Bemessungswiderstand – Zug – NRd [kN] – Betonstäbe

Bemessungswiderstand – Schub – VRd [kN] – Betonstäbe

Bemessungswiderstand – Biegemoment – ​​​​MRd [Nm] – Betonstäbe
