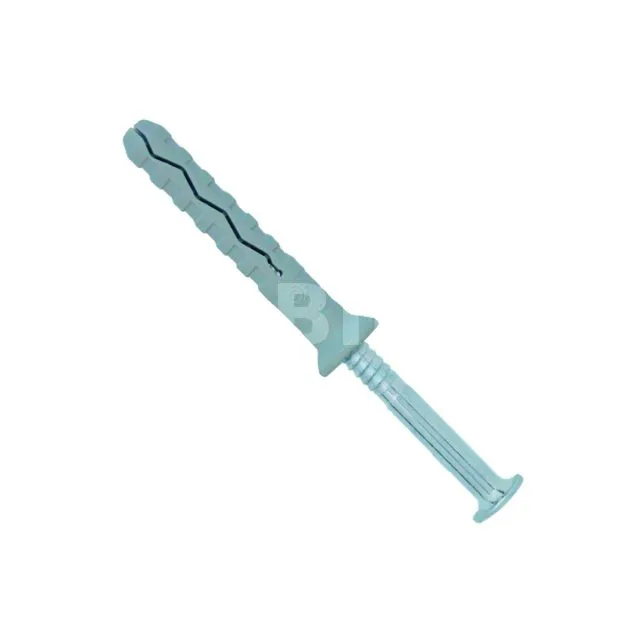

Schlagdübel mit Senk- oder Rundhülse - Réf. HIP08140

Bild Nägel aus galvanisch verzinktem Stahl

AUF LAGER

Sofortiger Versand verfügbar für 200 Einheiten verfügbar.

0€⁵²

inkl. MWST / Box mit 100 Stück

Durchmesser :
- 8mm
Gesamtlänge :
- 140mm
Andere Wahlmöglichkeiten

Referenz
HIP08140
Herstellung
Französisch
Maximale Dicke der zu befestigenden Teile (tfix)
100mm
Lochdurchmesser x minimale Lochtiefe (d0 x h1)
8x50mm
Marke
SIMPSON Strong-Tie
Dübel-Durchmesser x LD [mm]
8x140
Nageldurchmesser x LN [mm]
4,8x145

Schlagdübel-Senknuss

Les chevilles à frapper sind Multimaterial-Schlagbefestigungssysteme für leichte Belastungen.

Merkmale

Technische Zulassungen: ETA-12/0359

Leistungsaussagen: FR-DoP-e12/0359

Gegenstand

Elektroverzinkte Stahlspitze und Dübel aus 100 % Nylon.

Vorteile

Sehr einfache Montage und Demontage dank Gewindenagel.
Erweiterung durch Schrauben oder Schlagen.
Perfekter Kontakt mit dem Material.

Anwendungen

Unterstützung

Ungerissener Beton.
Hohl- und Massivmauerwerk.

Einsatzbereiche

Befestigung von Dachsparren oder Dachlatten

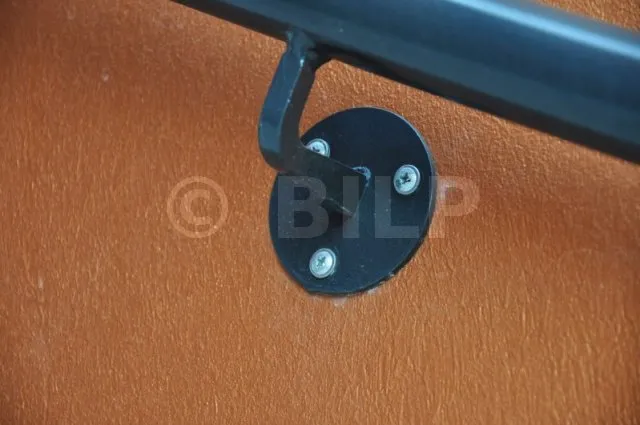

Anbringen einfacher Konsolen und Tischlerarbeiten

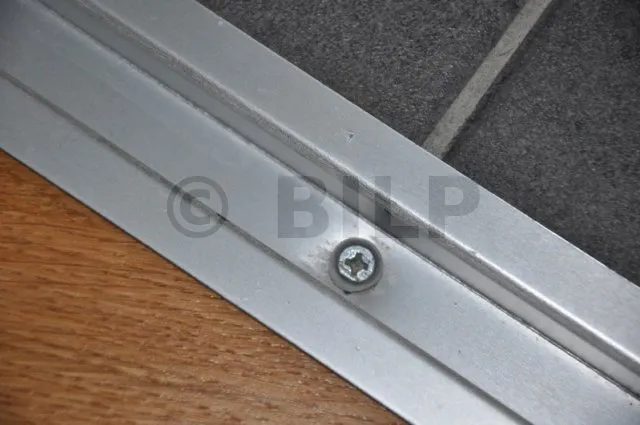

Befestigungsschienen und Klemmen für Kabel und Rohre

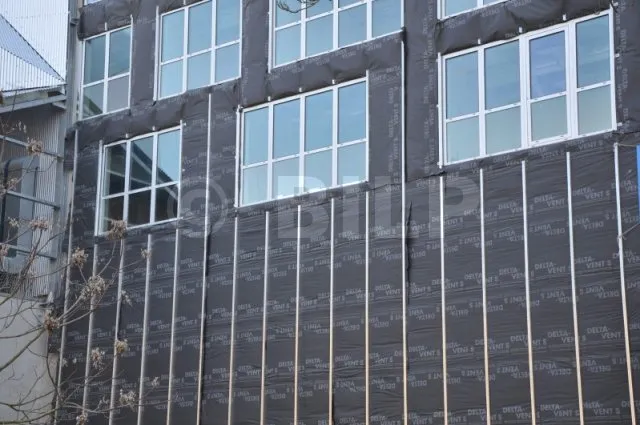

Anbringen dünner Beläge an Außen- und Innenfassaden

Technische Daten

Abmessungen

Poser les chevrons

Pour l’entre-axe, aidez-vous d’un gabarit couper à la bonne dimension. il sera alors facile de fixer les chevrons.

Referenzen	Artikelnummer	Durchmesser des Dübels x LD [mm]	Durchmesser des Nagels x LN [mm]	Ø der Bohrung x Minimum Tiefe der Bohrung [d0 x h1] [mm]	Dicke. max. zu befestigende Stückzahl [tfix] [mm]	Länge [L] [mm]	Cdt. Box [Cdt] [Stk]	∅ Befestigungslöcher [df] [mm]	Verankerungstiefe [mm]
HIP 5-30/5	HIP05030	5 x 30	3,4 x 35	5 x 35	5	30	300	5	25
HIP 5-40/15	HIP05040	5 x 40	3,4 x 45	5 x 35	15	40	200	5	25
HIP 5-50/25	HIP05050	5 x 50	3,4 x 55	5 x 35	25	50	200	5	25
HIP 6-40/10	HIP06040	6 x 40	3,8 x 45	6 x 40	10	40	200	6	30
HIP 6-50/20	HIP06050	6 x 50	3,8 x 55	6 x 40	20	50	100	6	30
HIP 6-60/30	HIP06060	6 x 60	3,8 x 65	6 x 40	30	60	100	6	30
HIP 6-80/50	HIP06080	6 x 80	3,8 x 85	6 x 40	50	80	100	6	30
HIP 8-60/20	HIP08060	8 x 60	4,8 x 65	8 x 50	20	60	150	8	40
HIP 8-80/40	HIP08080	8 x 80	4,8 x 85	8 x 50	40	80	150	8	40
HIP 8-100/60	HIP08100	8 x 100	4,8 x 105	8 x 50	60	100	100	8	40
HIP 8-120/80	HIP08120	8 x 120	4,8 x 125	8 x 50	80	120	100	8	40
HIP 8-140/100	HIP08140	8 x 140	4,8 x 145	8 x 50	100	140	100	8	40

Servicegebühren

Referenzen	Zug - NRec [kN]		Scher - VRec [kN]		Biegemoment [Nm]
	Ungerissener Beton C20/25	Vollziegel	Ungerissener Beton C20/25	Vollziegel
HIP 5-30/5	0.15	0.13	0.4	0.4	0.8
HIP 5-40/15	0.15	0.13	0.4	0.4	0.8
HIP 5-50/25	0.15	0.13	0.4	0.4	0.8
HIP 6-40/10	0.43	0.24	0.42	0.42	1
HIP 6-50/20	0.43	0.24	0.42	0.42	1
HIP 6-60/30	0.43	0.24	0.42	0.42	1
HIP 6-80/50	0.43	0.24	0.42	0.42	1
HIP 8-60/20	0.43	0.3	0.8	0.8	2.1
HIP 8-80/40	0.43	0.3	0.8	0.8	2.1
HIP 8-100/60	0.43	0.3	0.8	0.8	2.1
HIP 8-120/80	0.43	0.3	0.8	0.8	2.1
HIP 8-140/100	0.43	0.3	0.8	0.8	2.1

1. Betriebskosten: Sie werden aus den in den ETAs angegebenen Kennwerten berechnet, auf die Teilsicherheitsbeiwerte aus ETAG001 sowie ein Teilwirkungsbeiwert ɣf =1,4 angewendet werden.
2. Zugbetriebslasten: Sie werden für unbewehrten Beton und Standardstahlbeton berechnet, deren Stäbe einen Abstand von S≤15 cm oder S≤10 cm haben, wenn ihr Durchmesser kleiner oder gleich 10 mm ist.
3. Betriebslasten auf Scherung: Die Betriebslasten auf Scherung werden für eine Verankerung allein angegeben, ohne Berücksichtigung des Abstands vom Plattenrand. Für Scherlasten in Randnähe (C≤10hef oder 60d). Der Bruch am Plattenrand muss gemäß ETAG 001, Anhang C, Methode A überprüft werden.
4. Ungerissener Beton: Beton gilt als ungerissen, wenn die Spannung im Betoninneren gleich σL + σR ≤ 0 ist. Mangels detaillierter Nachweise gehen wir von σR = 3N/mm² aus (σL entspricht der resultierenden Spannung im Betoninneren). durch äußere Lasten, einschließlich Ankerlasten).
5. Betonhohlblock: Bei Verwendung auf Betonhohlblock ist es zwingend erforderlich, dass der Dübel die 2. Zelle durchquert. Um die Servicegebühren für diesen Support zu erfahren, wenden Sie sich an unsere technische Abteilung.

Durchführung

Einrichtung
Der Hammerstift wird durch das zu befestigende Teil gesteckt und dehnt sich beim Einbau mit einem Hammer durch Reibung entlang der Länge des Lochs aus.
Der Kragen hilft dabei, das Teil an Ort und Stelle zu halten. Bei der Montage in Hohlmauerwerk muss die Spreizung des Dübels in mindestens einer der Wände der Stütze erfolgen.

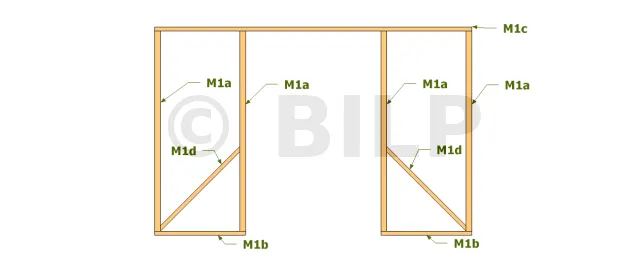

Constitution du mur M1

Murs M3 & M4

Monter la cheville au travers de la pièce à fixer

Poser les chevrons

Pour l’entre-axe, aidez-vous d’un gabarit couper à la bonne dimension. il sera alors facile de fixer les chevrons.

Poser les closoirs

Fixer les closoirs de dessus comme les chevrons de couverture.

Installationsdaten

Referenzen	Bohr-Ø [d0] [mm]	Prof. Bohren [h1] [mm]	Nagel Ø [d] [mm]	Flansch Ø [dr] [mm]	Ankertiefe [mm]	Dist. minimale Achsabstände [smin] [mm]	Dist. am Rand min [cmin] [mm]	Dicke. Mindestauflage [hmin] [mm]
HIP 5-30/5	5	35	3.4	11	25	40	50	50
HIP 5-40/15	5	35	3.4	11	25	40	50	50
HIP 5-50/25	5	35	3.4	11	25	40	50	50
HIP 6-40/10	6	40	3.8	13	30	100	100	100
HIP 6-50/20	6	40	3.8	13	30	100	100	100
HIP 6-60/30	6	40	3.8	13	30	100	100	100
HIP 6-80/50	6	40	3.8	13	30	100	100	100
HIP 8-60/20	8	50	4.8	15	40	100	100	100
HIP 8-80/40	8	50	4.8	15	40	100	100	100
HIP 8-100/60	8	50	4.8	15	40	100	100	100
HIP 8-120/80	8	50	4.8	15	40	100	100	100
HIP 8-140/100	8	50	4.8	15	40	100	100	100
