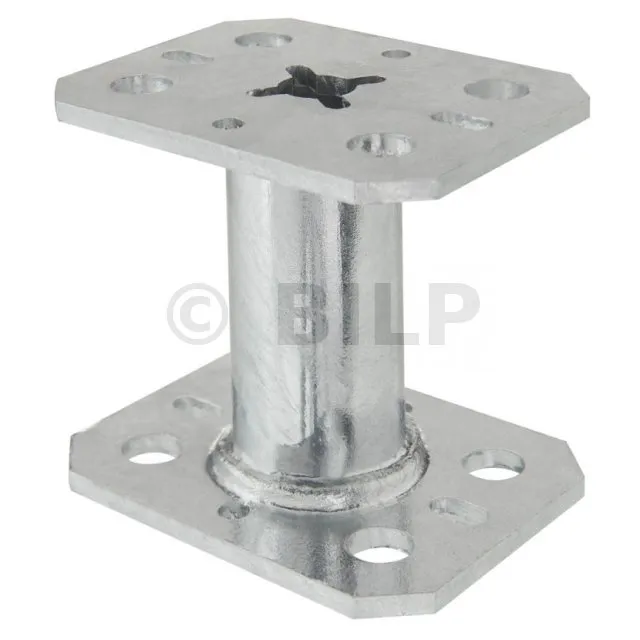

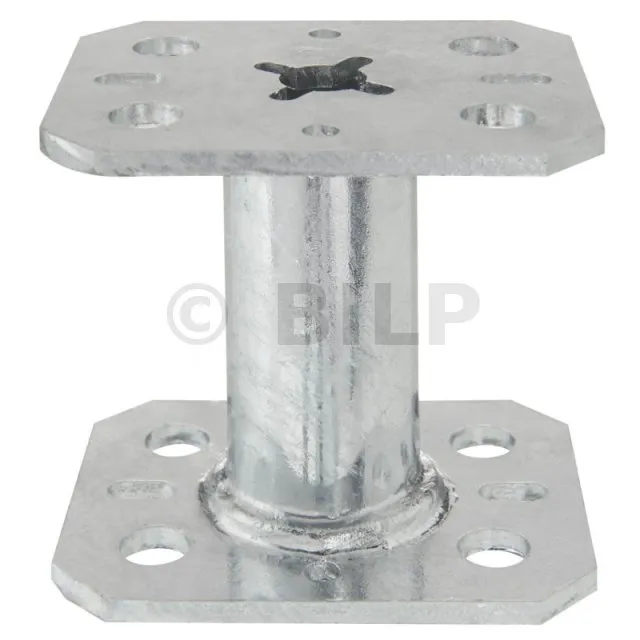

Pfostenfuß mini fest, Höhe (B): 70mm, Verpackung : 25 Stück - Réf. PPMINI70_25

bald VERFÜGBAR
Versand unter 8 Tagen.
15€83
  inkl. MWST  / Pfo
bzw. 395.78€ für 25 Pfostenträger

  • Referenz
    PPMINI70_25
  • Dicke
    4mm
  • Herstellung
    französisch
  • Material
    Feuerverzinkt gemäß DIN EN ISO 1461
  • Marke
    SIMPSON Strong-Tie
  • Breite (A)
    90mm
  • Breite (D)
    90mm
  • Nebenträger
    Balken
  • Bohrungen der Kopfplatte
    4Ø11 - 2Ø6x12
  • Bohrungen der Bodenplatte
    4Ø11 - 2Ø6x12
  • Holzverbindung auf starrem Träger
    Auf Pfosten : 4Ø10 (Bolzen oder Zuganker LAG 8x50); auf Beton : 4Ø10 (WA-Stabdübel M8-68/5; Gewindestange LMAS M8-95/20).
  • Breite (B)
    70mm
  • Breite (E)
    70mm
  • Maximal zulässige Belastung in Druckrichtung
    Parallel zum Draht: 3.14 Tonnen - Senkrecht zum Draht: 1.02 Tonnen
  • Entraxe entre les perçages
    kleine Seite. 37 mm - große Seite. 57 mm (untere Platine)

Mini-Pfostenfüße

Aufgrund ihrer geringen Größe eignen sich die PPMINI-Pfostenfüße besonders zur Befestigung von Fußbodenheizungen oder Geländern.

Merkmale :

Technische Zulassungen: ETA-07/0285
Leistungserklärungen : FR-DoP-e07/0285

Gegenstand :

  • S235JR gemäß NF EN 10025.
  • Feuerverzinkt gemäß NF EN ISO 1461,
  • Dicke: 4 mm.

Vorteile :

  • Geeignet für leichtere Konstruktionen.

Anwendungen

Unterstützung:

  • Träger: Holz, Beton, Stahl.
  • Porté: Massivholz, Verbundholz, Brettschichtholz.

Einsatzbereiche:

  • Geländerbefestigung,
  • Befestigung der inneren Barriere,
  • Reparieren von Fußbodenheizungen.

Technische Daten

Abmessungen


Auftragen eines Klebstoffstreifens in den Rillen
Ich lege zunächst einen Sparren waagerecht an der Mauer an
ReferenzenAbmessungen [mm]Hohe PlatteNiedrige Platte
A B D E F G t Ø11 Ø6x12 Ø11 Ø6x12
PPMINI50 90 70 90 70 50 34 4 4 2 4 2
PPMINI70 90 70 90 70 70 34 4 4 2 4 2
PPMINI80 90 70 90 70 80 34 4 4 2 4 2

Kennwerte – Holz auf Beton


Auftragen eines Klebstoffstreifens in den Rillen
ReferenzenBefestigungenCharakteristische Werte – Holz C24 [kN]
Auf Post Auf Beton R1,k
Menge Typ Menge Typ Parallel zur Faser Senkrecht zur Faser
PPMINI50 4 Ø10 4 Ø10* 58.6 / kmod^0.37 21.6
PPMINI70 4 Ø10 4 Ø10* 58.6 / kmod^0.37 21.6
PPMINI80 4 Ø10 4 Ø10* 58.6 / kmod^0.37 21.6

*Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP,je nach Betonart, Achsabstand und Randabständen zu wählen.

Vereinfachte Kennwerte – Holz auf Beton

ReferenzenBefestigungenVereinfachte Kennwerte – Holz C24 [kN]
Auf Post Auf Beton R1,k
Menge Typ Menge Typ Parallel zur Faser** Senkrecht zur Faser
PPMINI50 4 Ø10 4 Ø10* 66.8 21.6
PPMINI70 4 Ø10 4 Ø10* 66.8 21.6
PPMINI80 4 Ø10 4 Ø10* 66.8 21.6

* Informationen zur Auswahl des geeigneten Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP,je nach Betonart, Achsabstand und Randabständen zu wählen.

** Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (Mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285.
