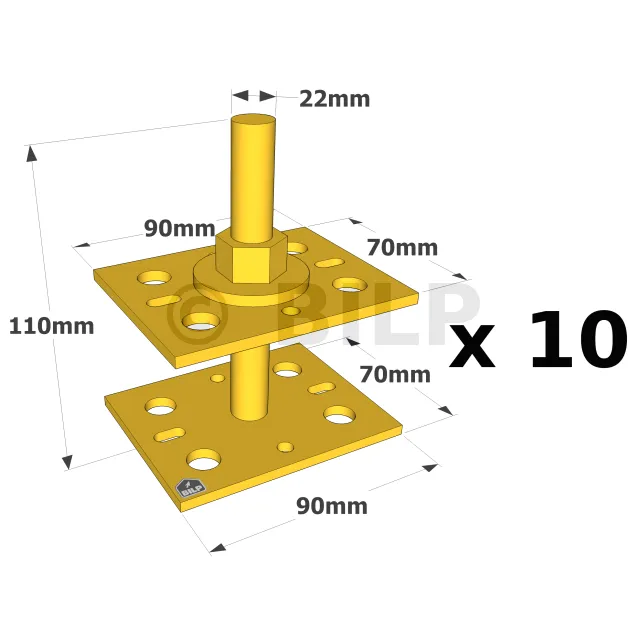

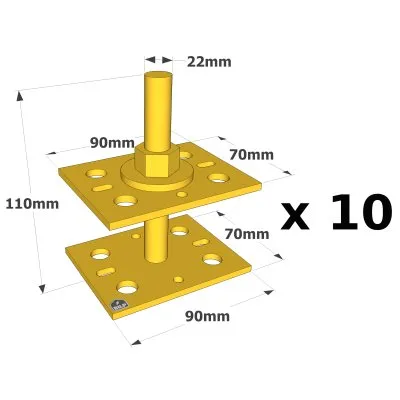

Pfostenfuß mini verstellbar, Höhe (B): 30 bis 90mm, Verpackung : 10 Stück - Réf. APB7090/100_10

bald VERFÜGBAR
Versand unter 8 Tagen.
41€97
  inkl. MWST  / Pfo
bzw. 419.67€ für 10 Pfostenträger

  • Referenz
    APB7090/100_10
  • Dicke
    4mm
  • Herstellung
    französisch
  • Material
    Feuerverzinkt gemäß DIN EN ISO 1461
  • Marke
    SIMPSON Strong-Tie

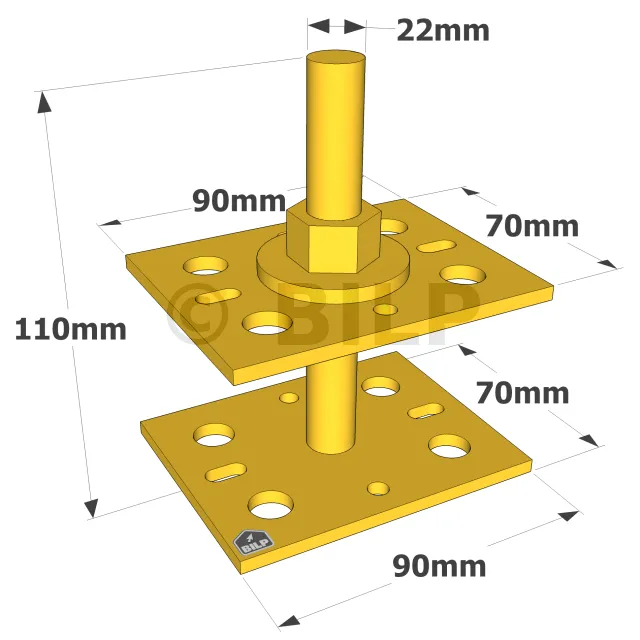

  • Breite (A)
    90mm
  • Breite (D)
    90mm
  • Nebenträger
    Balken
  • Bohrungen der Kopfplatte
    4Ø11 - 4Ø6
  • Bohrungen der Bodenplatte
    4Ø11 - 4Ø6
  • Holzverbindung auf starrem Träger
    Auf Pfosten : 4Ø10 (Bolzen oder Zuganker LAG 8x50); auf Beton : 4Ø10 (WA-Stabdübel M8-68/5; Gewindestange LMAS M8-95/20).
  • Breite (B)
    70mm
  • Breite (E)
    70mm
  • Maximal zulässige Belastung in Druckrichtung
    Parallel zum Draht : 1.2 Tonnen - Senkrecht zum Draht : 0.92 Tonnen
  • Entraxe entre les perçages
    kleine Seite. 37 mm - große Seite. 57 mm (untere Platine)

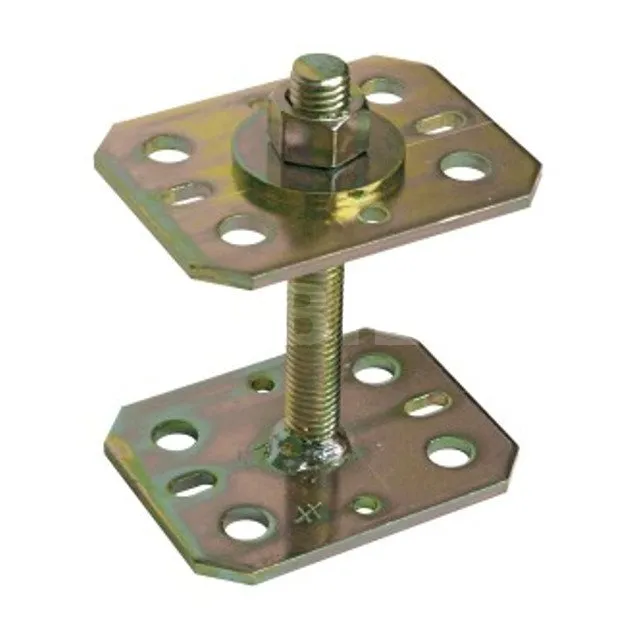

Kleiner, verstellbarer Pfostenfuß

Die kleinen verstellbaren Pfostenfüße APB7090 sind klein und eignen sich besonders für die Befestigung von Leitplanken oder Fußbodenheizungen.

Merkmale

Gegenstand

  • S235JR gemäß NF EN 10025.
  • Elektroverzinkte Oberfläche gemäß NF EN ISO 2081,
  • Dicke: 4 mm.

Vorteile

  • Höhenverstellbar mit geringer Bodenfreiheit
  • Geeignet für leichtere Konstruktionen.

Anwendungen

Unterstützung

  • Träger: Holz, Beton, Stahl.
  • Porté: Massivholz, Verbundholz, Brettschichtholz.

Einsatzbereiche

  • Geländerbefestigung,
  • Befestigung der inneren Barriere,
  • Fußbodenheizung reparieren...

Technische Daten

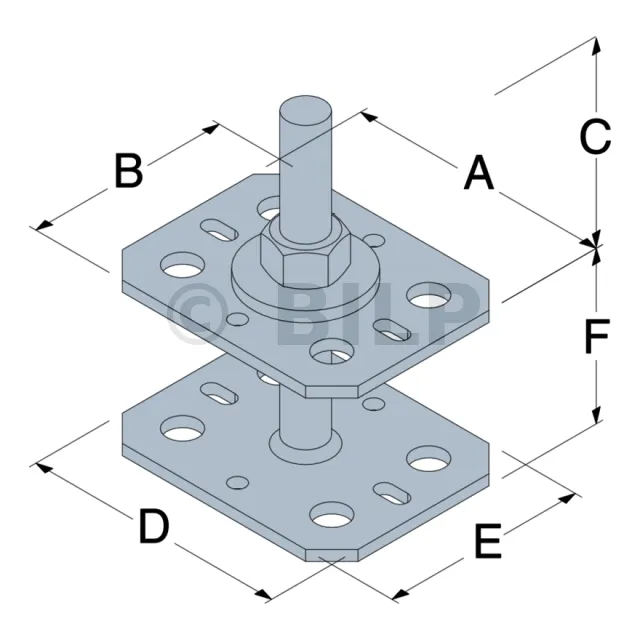

Abmessungen
ReferenzenAbmessungen [mm]Hohe PlattenlöcherNiedrige Plattenlöcher
A B D E F G t Ø11 Ø6 Ø11 Ø6
APB7090/100 90 70 90 70 30-90 14 4 4 4 4 4

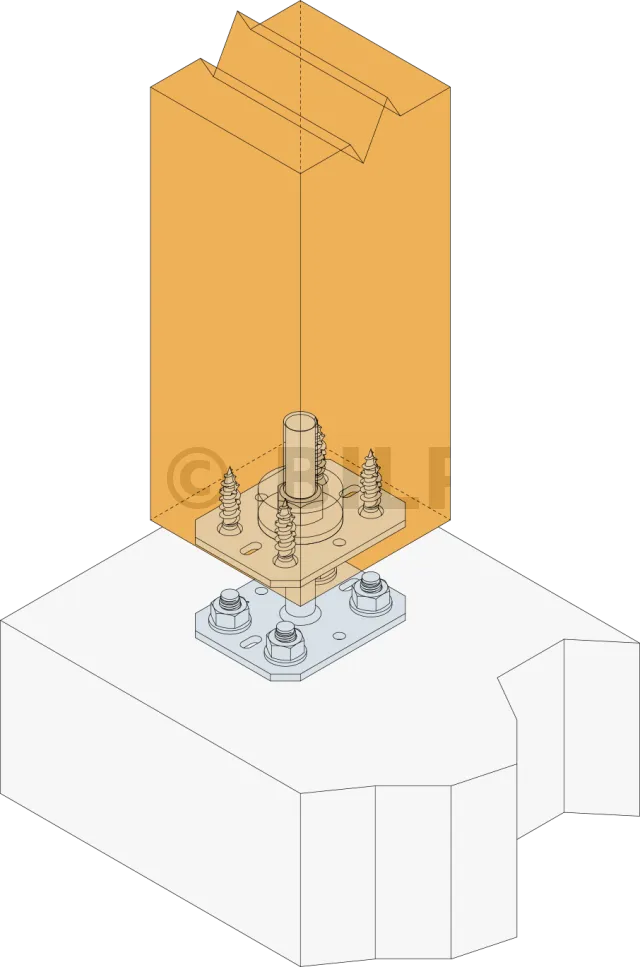

Kennwerte – Holz auf Beton

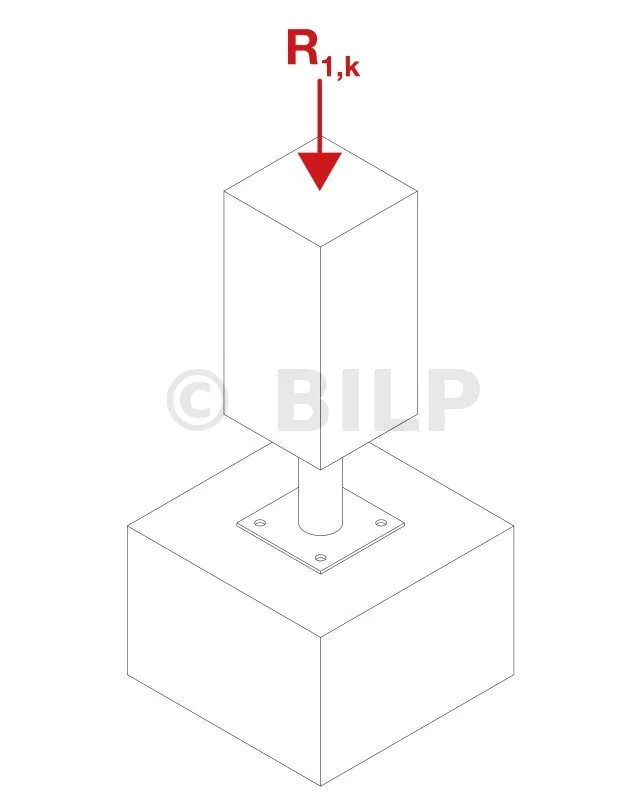

ReferenzenBefestigungenCharakteristische Werte – Holz C24 [kN]
Auf dem Posten Auf Beton R1,k*
Menge Typ Menge Typ Parallel zur Faser Senkrecht zur Faser
APB7090/100 4 Ø10 4 Ø10** 25.6 20.3

* Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastungs- und Nutzungsklasse 2, kmod = 0,8 nach EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285.

** Informationen zur Auswahl des richtigen Ankers finden Sie im Simpson Strong-Tie-Ankersortiment. Standardlösungen müssen entsprechend der Unterlage (Beton, Mauerwerk etc.), dem Achsabstand und den Randabständen gewählt werden.
