KIT ISBMAX + vier Bolzen WAM16-151/30 - Réf. PISBMAXIG-K

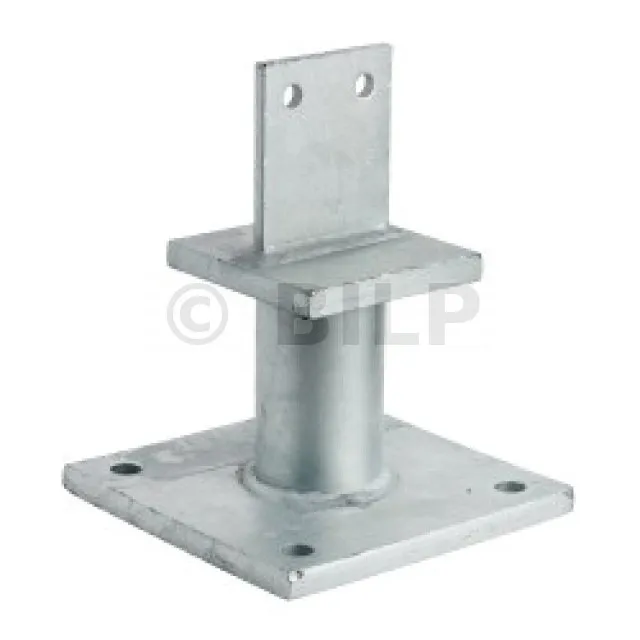

Der Stützenfuß PISBMAXIG-K ermöglicht dank seines vertikalen Stegs die Aufnahme von Drucklasten bis zu 9 Tonnen im Designwert sowie von Hebekräften. Er muss auf einem starren Träger wie Beton verschraubt werden. Er wird als Bausatz mit vier Bolzen angeboten WA M16-151/30.
-
ReferenzPISBMAXIG-K
-
Herstellungfranzösisch
-
MaterialS235JR gemäß DIN EN 10025-2.
-
MarkeSIMPSON Strong-Tie
-
Breite (B)120mm
-
Höhe (C)105mm
-
Breite (D)200mm
-
Dicke t18mm
-
Dicke t215mm
-
Höhe (F)148mm
-
FinishFeuerverzinkt gemäß DIN EN ISO 1461.
-
Breite (E)200mm
-
Bohrungen der Kopfplatte2Ø13
-
Bohrungen der Bodenplatte4Ø17
-
Breite (A)120mm
-
Holzverbindung auf starrem TrägerAuf Pfosten : 2Ø12 (STD-Stabdübel); auf Beton: 4Ø16 (WA-Stabdübel; Gewindestange)
-
Maximal zulässige Belastung in Druckrichtung9 Tonnen
-
Tiefe (H)90mm
Eigenschaften
Technische Zulassungen : ETA-07/0285;
Leistungserklärungen : FR-DoP-e07/0285
Material
- Stahl S235JR gemäß DIN EN 10025-2,
- Feuerverzinktes Finish gemäß DIN EN ISO 1461.
Vorteile
- Hohe Lastaufnahme bei Druckbelastung,
- Das Modell wird als Bausatz mit Bolzen angeboten.
Anwendungen
Träger
- Hauptträger : Betton,
- Nebenträger : Massivholz, Leimholz, Verbundholz.
Anwendungsbereiche
- Stützpfosten für die LC-Struktur,
- Fußboden,
- Vordach,
- Veranda, ...
Technische Daten

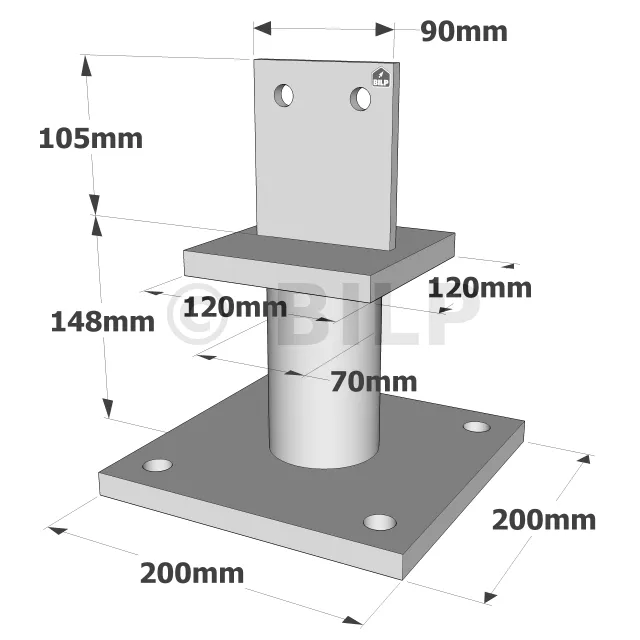

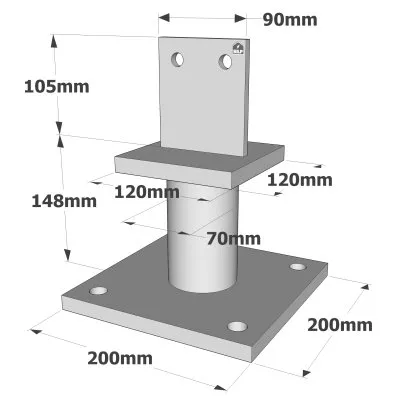

Abmessungen
| Refenrenzen | Abmessungen [mm] | Bohrungen obere Platte | Bohrungen in der Fußplatte | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | t1 | t2 | Ø13 | Ø17 | |
| PISBMAXIG-K | 120 | 120 | 105 | 200 | 200 | 148 | 70 | 90 | 8 | 15 | 2 | 4 |
Charakteristische Werte - Holz auf Beton
| Referenzen | Befestigungen | Charakteristische Werte - Holz C24 [kN] | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Auf Pfosten | Auf Beton | R1,k | R2,k | R3,k | R4,k | |||||||||
| Anzahl | Typ | Anzahl | Typ | Stabdübellänge [mm] | Stabdübellänge [mm] | Stabdübellänge [mm] | ||||||||
| 120 | 140 | 160 | 120 | 140 | 160 | 120 | 140 | 160 | ||||||
| PISBMAXIG-K | 2 | Ø12 | 4 | Ø16* | min (272.2 ; 256.9/kmod) | 34.5 | 38.5 | 42.1 | 22.5 | min (25.2 ; 14.1/kmod) | min (27.5 ; 14.1/kmod) | 7.7 | 9.9 | 12.3 |
Die Bodenverankerungen und ihre Kapazität sollten immer überprüft werden.
b = Holzbreite [mm]]
* Beziehen Sie sich auf das Simpson Strong-Tie Anker-Sortiment, um die richtige Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
Vereinfachte charakteristische Werte - Holz auf Beton
| Referenzen | Befestigungen | Vereinfachte charakteristische Werte - Holz C24 [kN] | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Auf Pfosten | Auf Beton | R1,k** | R2,k | R3,k** | R4,k | |||||||||
| Anzahl | Typ | Anzahl | Typ | Stabdübellänge [mm] | Stabdübellänge [mm] | Stabdübellänge [mm] | ||||||||
| 120 | 140 | 160 | 120 | 140 | 160 | 120 | 140 | 160 | ||||||
| PISBMAXIG-K | 2 | Ø12 | 4 | Ø16* | 272.2 | 34.5 | 38.5 | 42.1 | 22.5 | 20.1 | 20.1 | 7.7 | 9.9 | 12.3 |
* Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die passende Verankerung auszuwählen. Die Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden.
** Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse beruhen (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Ladezeiten und Nutzungsklassen siehe ETE-07/0285.
Umsetzung
Installation
Obere Platte :

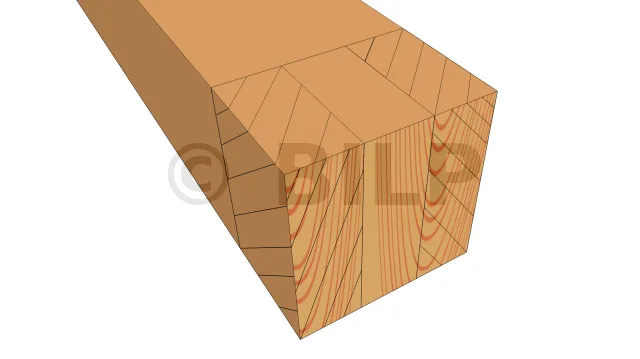

1. Bringen Sie eine vertikale Kerbe in den Kern des Pfostens ein, die 9 oder 10 mm dick ist und eine Höhe von ca. 120 mm hat.

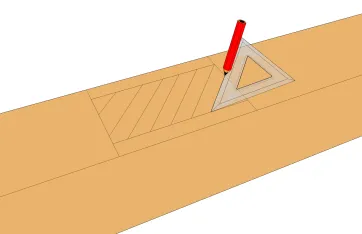

2. Bestimmen Sie die Position der Stabdübel (oder Bolzen) an den Seitenwänden des Pfostens.
3. Bohre den Pfosten mit Ø12 mm quer durch, um die beiden Stabdübel einzusetzen.
4. Positionieren Sie den Pfosten auf dem Stützenfuß und stecken Sie die beiden Stabdübel ein.
Fußplatte:
1. Den Pfosten vertikal in der Struktur positionieren.
2. Identifizieren Sie die Position der Bodenanker an dem Träger.
3. Bohren Sie vertikal in den Träger mit dem Durchmesser und der Tiefe, die für die gewählten Befestigungen empfohlen werden.
4. Befestigen Sie die Bodenplatte mit den ausgewählten Bodenankern am Boden.
Befestigungen
Holzpfosten :
- 2 STD Ø12-Stabdübel,
- Die Länge der Stabdübel entspricht dem Querschnitt des Pfostens.

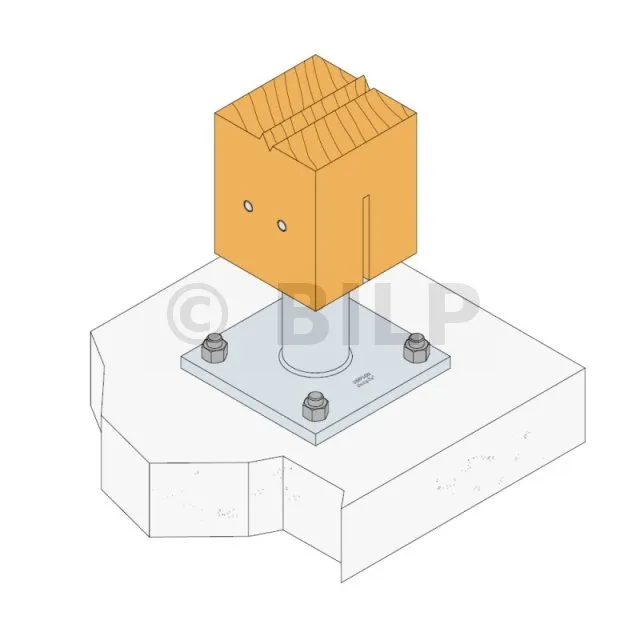

Auf Beton :
- Mechanische Dübel : Bolzen WA M16-151/30 (mitgeliefert),
- Chemische Verankerung : AT-HP-Verbundmörtel + Gewindestange LMAS M16-170/20.
