Verstellbarer Rohrpfostenfuß schwere Lasten - Réf. PGS24/130

bald VERFÜGBAR
Versand unter 10 Tagen.
112€64
  inkl. MWST  / Pfostenträger

  • Referenz
    PGS24/130
  • Herstellung
    französisch
  • Material
    Stahl S235JR gemäß DIN EN 10025
  • Marke
    SIMPSON Strong-Tie
  • Höhe (C)
    125mm
  • Breite (D)
    100mm
  • Dicke t1
    8mm
  • Dicke t2
    6mm
  • Durchmesser (A)
    24mm
  • Durchmesser (G)
    24mm
  • Höhe (F)
    130 - 195mm
  • Finish
    Feuerverzinkt gemäß DIN EN ISO 1461
  • Tiefe (D)
    100mm
  • Breite (E)
    180mm
  • Durchmesser (B)
    80mm
  • Bohrungen der Kopfplatte
    1Ø11 - 3Ø6
  • Bohrungen der Bodenplatte
    4Ø14
  • Holzverbindung auf starrem Träger
    Auf Pfosten : 1Ø10x80 (STD-Spindeln); auf Beton: 4Ø12 (WA-Dübel; Gewindestange)
  • Maximal zulässige Belastung in Druckrichtung
    3.7 Tonnen
  • Tiefe (H)
    70mm

Verstellbarer Rohrpfostenfuß für schwere Lasten

Der PGS-Pfostenträger ist für die Aufnahme vertikaler und horizontaler Lasten konzipiert. Es kann schwere Drucklasten (bis zu 3,7 Tonnen) tragen. Durch seine Verstellbarkeit lässt sich die Höhe des Holzpfostens im Verhältnis zum Boden zwischen 130 und 195 mm verstellen. Die Verbindung zum Pfosten erfolgt schließlich über ein Ø24-mm-Rohr, das für ein diskretes Ergebnis in den Pfosten eingeführt wird.

Merkmale

Leistungserklärungen: FR-DoP-e07/0285
Technische Zulassungen: ETA-07/0285

Gegenstand

  • S235JR-Stahl gemäß NF EN 10025,
  • Feuerverzinkte Oberfläche gemäß NF EN ISO 1461.

Vorteile

  • DER PGS24/130 ist eine strukturelle Säulenbasis, die vertikale und horizontale Lasten aufnehmen kann,
  • Es wird in den Holzpfosten eingesetzt, für ein diskretes Ergebnis,
  • Die Höhe des Pfostens über dem Boden kann während der Installation angepasst werden.
  • Schützt den Holzpfosten vor Feuchtigkeit, indem er ihn vom Boden abhebt.

Anwendungen
Unterstützung

  • Träger: Beton, Holz...
  • Porté: Massivholz, Brettschichtholz, Verbundholz...

Einsatzbereiche

  • Geklebte laminierte Stützpfosten,
  • Böden,
  • Markisenstangen...

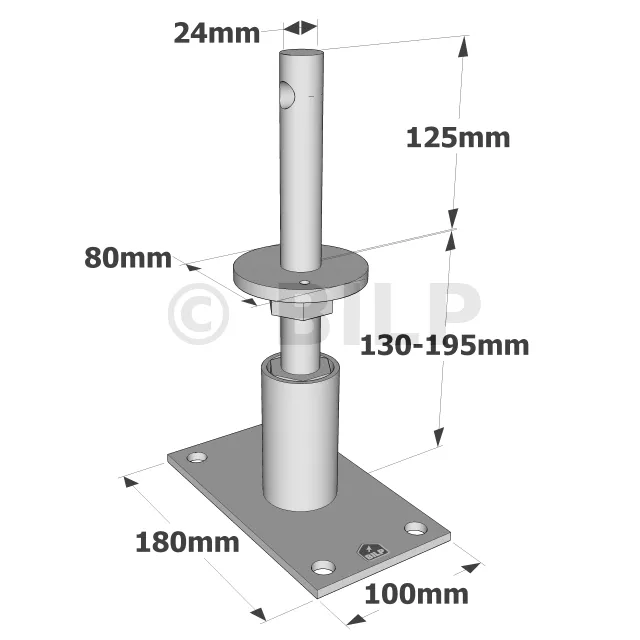

Abmessungen
Von den ersten Bleistiftstrichen
ReferenzenAbmessungen [mm]Hohe PlattenlöcherNiedrige Plattenlöcher
A B C D E F G t1 t2 Ø11 Ø6 Ø14
PGS24/130 24 80 125 100 180 130 - 195 24 8 6 1 3 4

Merkmale Werte
Dimensions chevrons
ReferenzenBefestigungenCharakteristische Werte – Holz C24 [kN]
Auf Pfosten Auf Beton R1.k R2.k R3.k R4.k
Menge Typ Menge Typ Pfostenbreite [mm]
80 100 120 140
PGS24/130 1 Ø10x80 4 Ø12 Min (96.1 ; 91.3/kmod) 5 5.6 6.4 7.2 2.9/kmod 2.9/kmod

Vereinfachte Kennwerte
Dimensions chevrons
ReferenzenBefestigungenCharakteristische Werte – Holz C24 [kN]
Auf Pfosten Auf Beton R1.k R2.k R3.k R4.k
Menge Typ Menge Typ Pfostenbreite [mm]
80 100 120 140
PGS24/130 1 Ø10x80 4 Ø12 96.1 5 5.6 6.4 7.2 4.1 4.1

Bei den in der obigen Tabelle angegebenen Kennwerten handelt es sich um vereinfachte Werte, die auf der Annahme von Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastungs- und Nutzungsklasse 3, kmod = 0,7 nach EC5 (EN1995)). Weitere Ladezeiten und Serviceklassen finden Sie unter ETE-07/0285
.

Durchführung

Befestigungen
Post:

  • 1 Stift Ø10 mm,
  • Die Länge des Stiftes entspricht dem Querschnitt des Pfostens.

Platin:

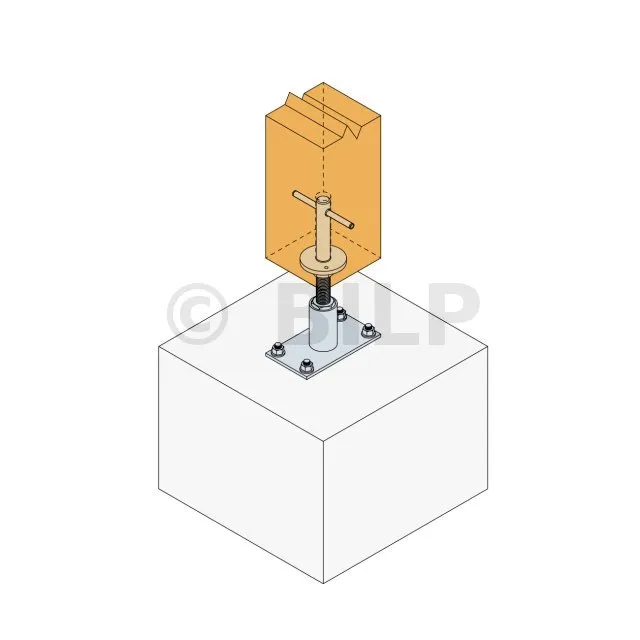

Einrichtung
Oberteil:
1. Bohren Sie mittig am Ende des Holzpfostens eine vertikale Kerbe mit einem Durchmesser von 24 mm und einer Länge von ca. 125 mm.
2. Identifizieren Sie die Position des Stifts (oder Bolzens) an den Seiten des Pfostens, indem Sie das PGS als Schablone verwenden.
3. Bohren Sie den Ø10 mm Pfosten quer,
4. Positionieren Sie den Pfosten auf dem Pfostenfuß
5. Stecken Sie den Ø10-Stift quer ein.
6. Stellen Sie die gewünschte Höhe ein.

Unterteil:
1. Positionieren Sie den Pfosten vertikal in der Struktur.
2. Identifizieren Sie die Position der Erdanker auf der Stütze.
3. Bohren Sie die Stütze vertikal auf den für die gewählten Befestigungen empfohlenen Durchmesser und die empfohlene Tiefe.
4. Befestigen Sie die untere Platte mit den ausgewählten Ankern am Boden.
