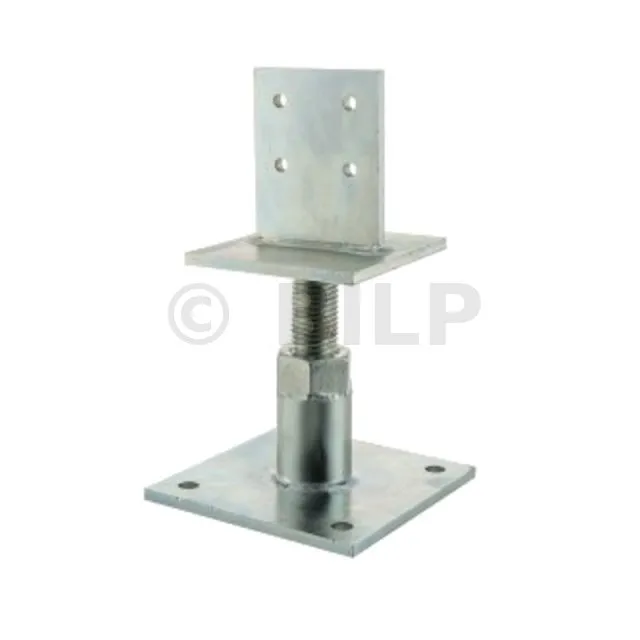

Verstellbarer Rohrpfostenfuß für hohe Belastungen - Réf. PIBA110/160

bald VERFÜGBAR
Versand unter 10 Tagen.
97€62
  inkl. MWST  / Pfostenträger

  • Referenz
    PIBA110/160
  • Herstellung
    Französisch
  • Material
    Stahl S235JR gemäß DIN EN 10025
  • Marke
    SIMPSON Strong-Tie
  • Breite (B)
    120mm
  • Höhe (C)
    110mm
  • Breite (D)
    155mm
  • Durchmesser (G)
    30mm
  • Höhe (F)
    110 - 160mm
  • Finish
    Weiß elektrolytisch verzinkt gemäß ISO 2081
  • Breite (E)
    155mm
  • Bohrungen der Kopfplatte
    4Ø8.5
  • Bohrungen der Bodenplatte
    4Ø13
  • Breite (A)
    120mm
  • Holzverbindung auf starrem Träger
    Auf Pfosten: 2Ø8 (STD-Stabdübel oder Bolzen); auf Beton : 4Ø12 (WA-Stabdübel; Gewindestange)
  • Maximal zulässige Belastung in Druckrichtung
    7 Tonnen
  • Tiefe (H)
    70mm

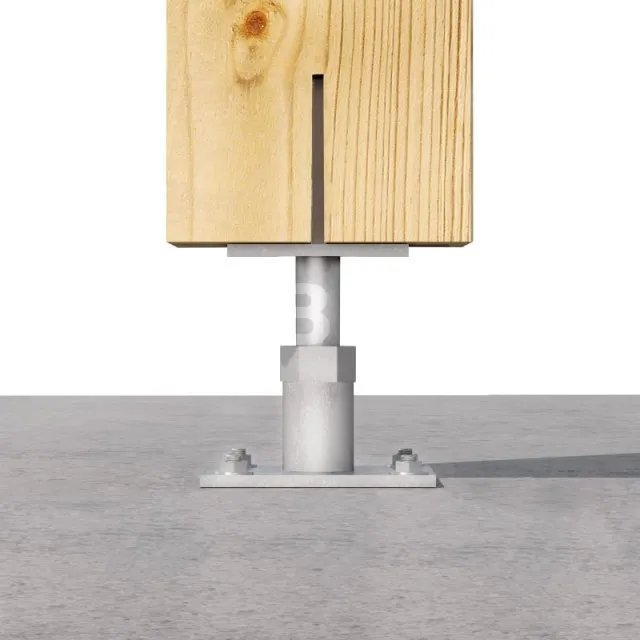

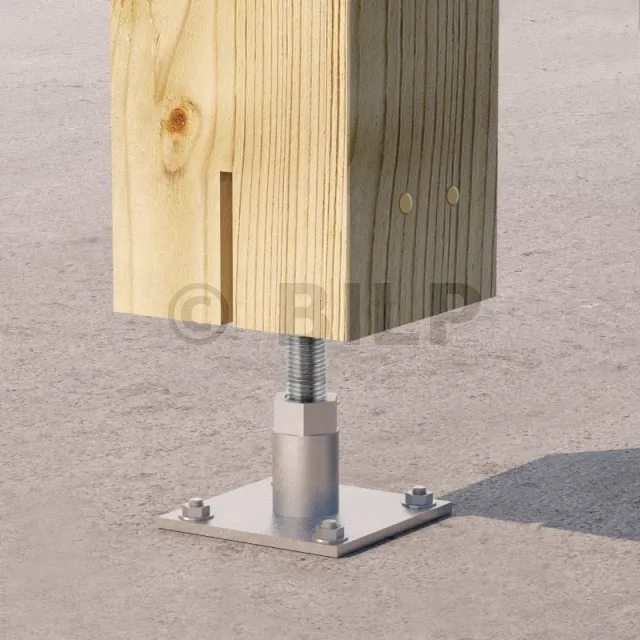

Verstellbarer, robuster Pfostenfuß

Der Hochlastpfostenträger PIBA110/160 ermöglicht durch seinen vertikalen Kern eine starke Lastrückgewinnung bei Druck sowie eine Rückgewinnung von Hubkräften.

Merkmale

Gegenstand

  • S235JR-Stahl gemäß NF EN 10025,
  • Weiße elektroverzinkte Oberfläche gemäß ISO 2081,
  • Dicke 8 mm.

Vorteile

  • Deutliche Lastwiederherstellung bei Komprimierung,
  • Höhenverstellbar von 110 bis 160 mm,
  • Schützt den Holzpfosten vor Feuchtigkeit, indem er ihn vom Boden abhebt.

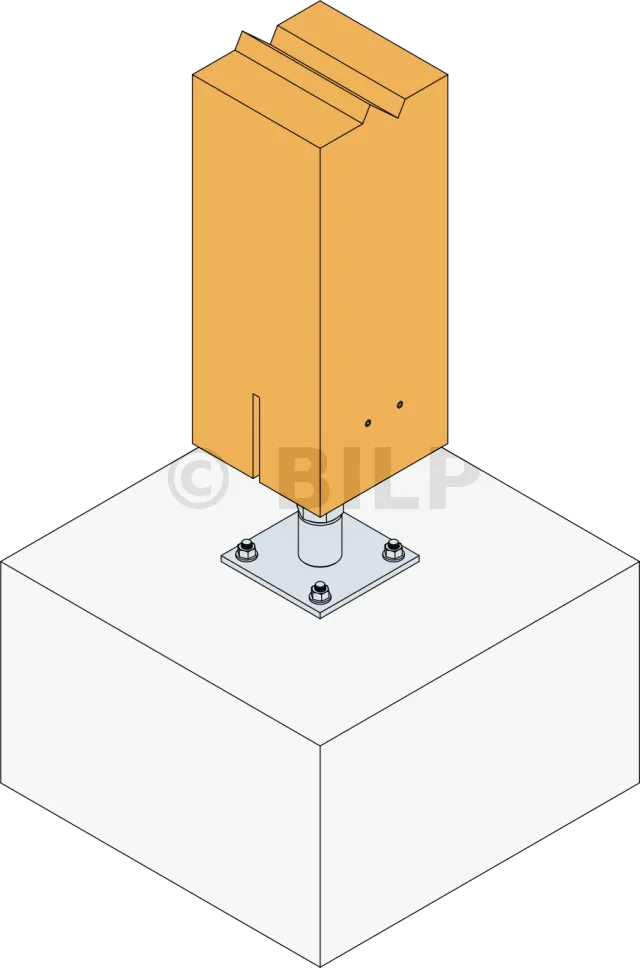

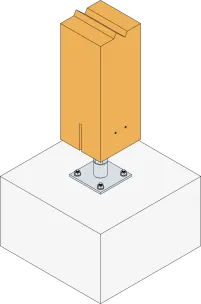

Anwendung

Unterstützung
Träger: Beton
Portiert: Massivholz, Brettschichtholz, Verbundholz...

Einsatzbereiche

  • LC-Unterstützungsposten,
  • Böden,
  • Markisenstangen...

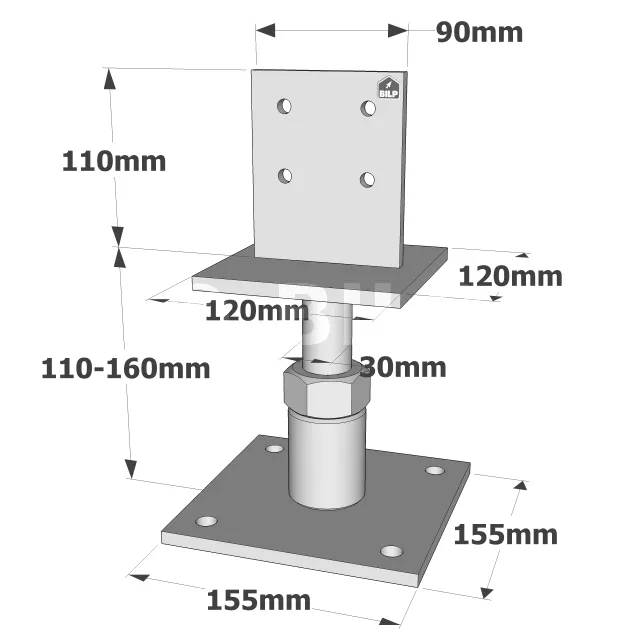

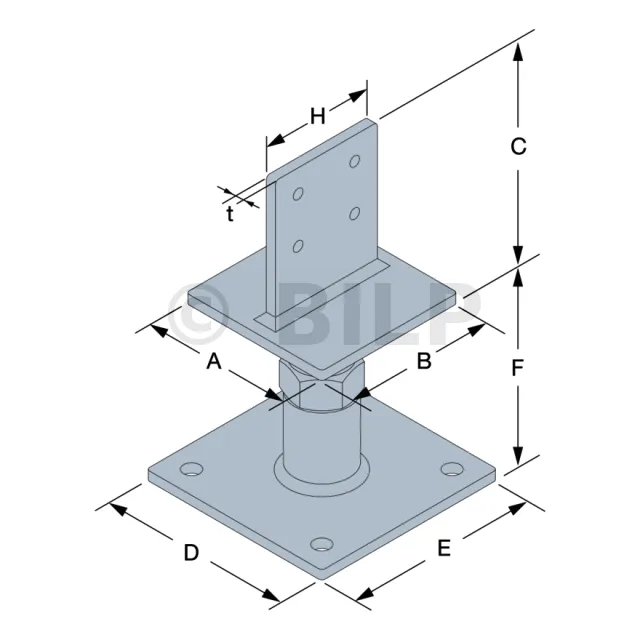

Abmessungen
ReferenzenAbmessungen [mm]Hohe PlattenlöcherNiedrige Plattenlöcher
A B C D E F G H t Ø8,5 Ø13
PIBA110/160 120 120 110 155 155 110-160 30 90 8 4 4

Merkmale Werte

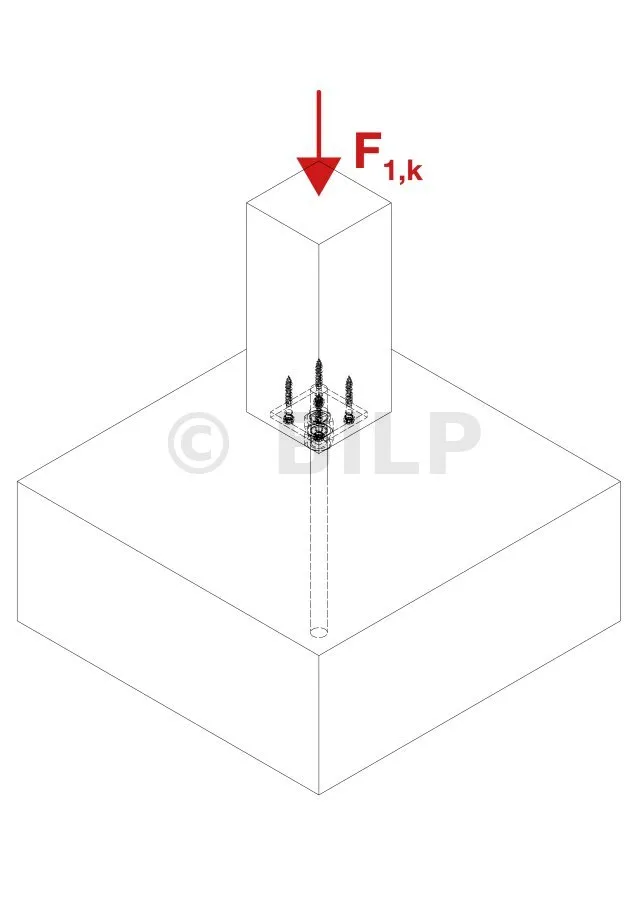

ReferenzenBefestigungenKennwerte [kN]
Auf Pfosten Auf Beton R1.k R2,k
Nb Typ Nb Typ
PIBA110/160 2 Ø8 4 Ø12 125/(kmod^0,5) 20.7

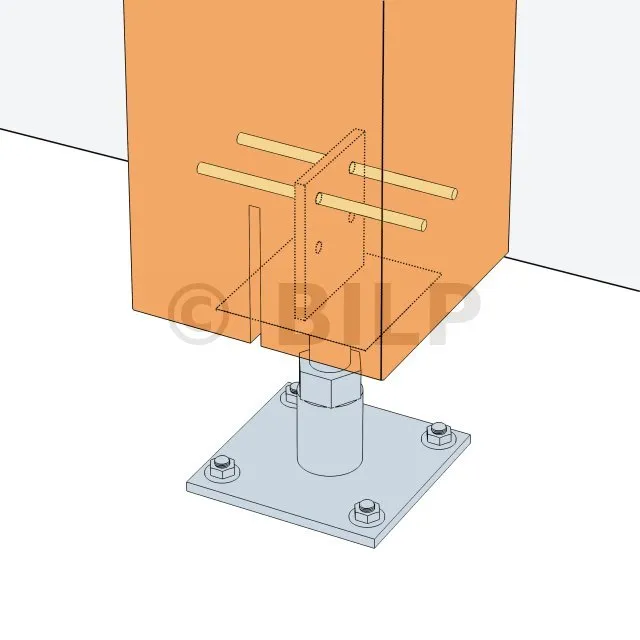

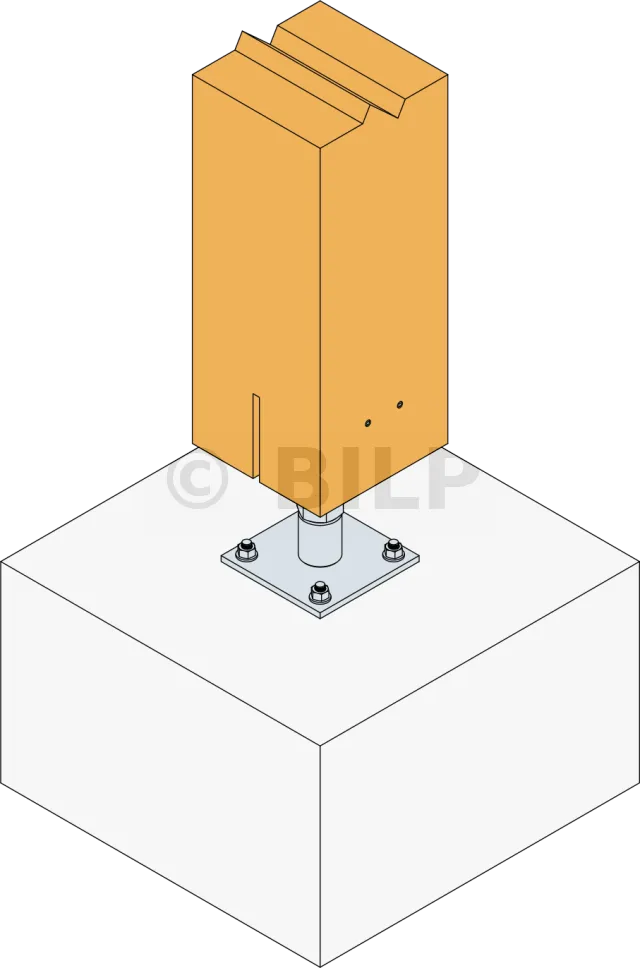

Die Verbindung zwischen Pfostenfuß und Holzpfosten erfolgt über die beiden oberen Stifte.
Erdanker und deren Tragfähigkeit sollten stets überprüft werden.

Vereinfachte Kennwerte

ReferenzenWerte Vereinfachte Eigenschaften - Holz auf Beton
Befestigungen Kennwerte - Holz C24 [kN]
Auf Pfosten Auf Beton R1,k R2,k
Qty Type Qty Type
PIBA110/160 2 Ø8 4 Ø12 149 20.7

Für die Berechnung der vereinfachten Kennwerte wurde kmod gleich 0,7 gewählt.
