Breitenverstellbarer Gartenpfostenträger - Réf. PBP60/50_20

bald VERFÜGBAR
Versand unter 10 Tagen.
11€70
  inkl. MWST  / Pfo

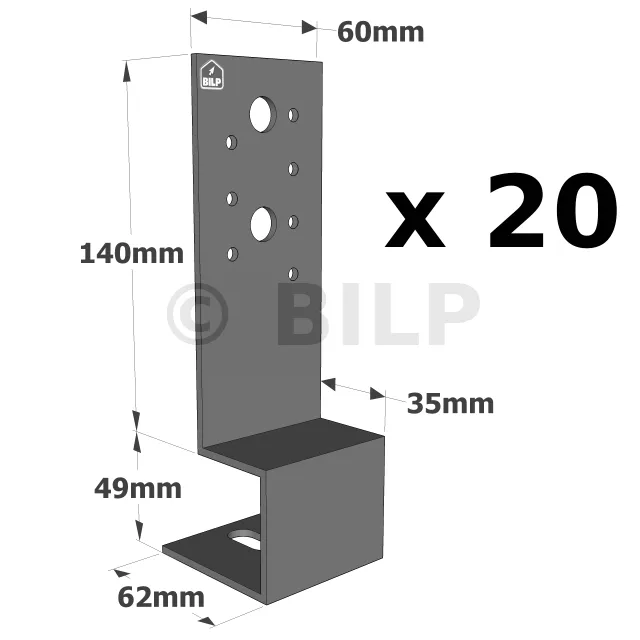

bzw. 234.00€ für 20 Pfostenträger

  • Referenz
    PBP60/50_20
  • Herstellung
    französisch
  • Material
    Stahl S235JR gemäß DIN EN 10025 Sherardisierung Klasse C30 gemäß DIN EN 13811
  • Marke
    SIMPSON Strong-Tie
  • Breite (A)
    35mm
  • Tiefe (C)
    60mm
  • Höhe (B)
    55mm
  • Finish
    -
  • Bohren am Körper
    4Ø12
  • Bohren auf der Platte
    1Ø12
  • Höhe (D)
    25mm
  • Dicke (t)
    3mm
  • Dicke
    3mm
  • Höhe (C)
    140mm
  • Breite (B)
    60mm
  • Bohrungen der Kopfplatte
    7Ø5 - 2Ø13mm
  • Bohrungen der Bodenplatte
    1Ø12x25mm
  • Tiefe (D)
    62mm
  • Holzverbindung auf starrem Träger
    Fall : 2 Pfostenträger - auf Pfosten : 4xLAG Ø12x50 ; auf Beton : 2Ø10 (WA-Dübel ; Gewindestange)
  • Maximal zulässige Belastung in Druckrichtung
    2 Pfostenträger : 1.88 Tonnen - 4 Pfostenträger : 4.23 Tonnen

Pergola-Pfostenträger

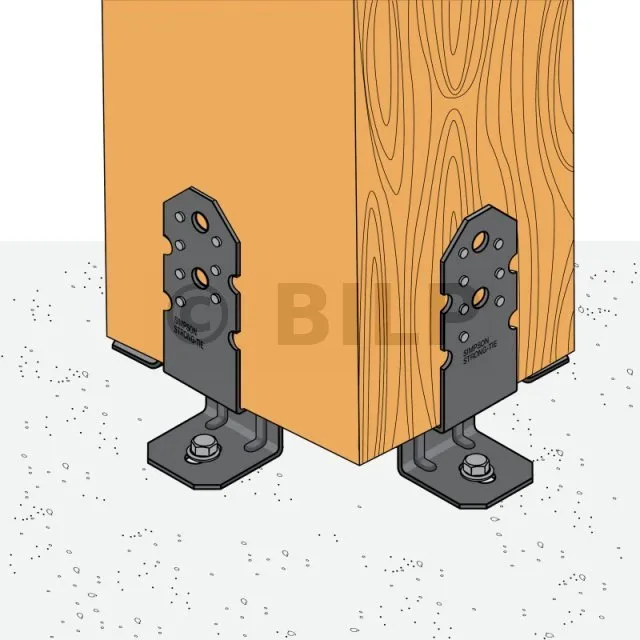

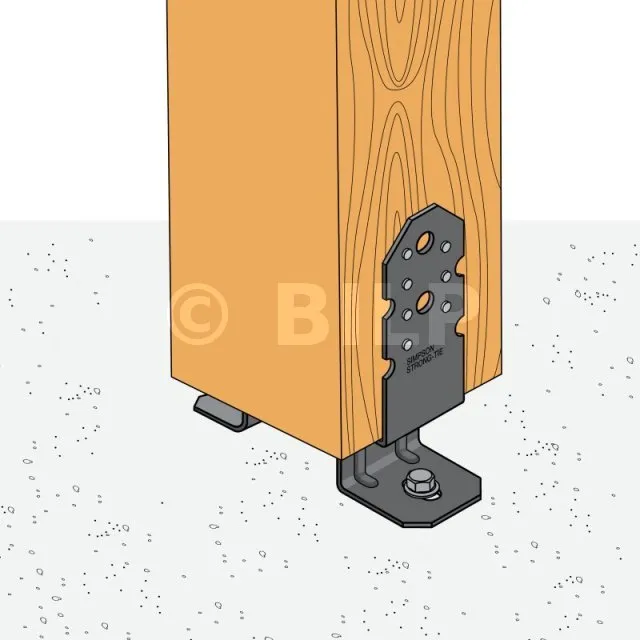

Der Pfostenträger PBP60/50 wird für die Errichtung von Pergola-Bauwerken empfohlen. Er bietet eine große Vielseitigkeit in der Anwendung. Er wird paarweise für quadratische Pfosten mit einem Querschnitt von 70 bis 150 mm verwendet. Bei größeren Querschnitten (maximal 250 x 250) empfiehlt sich die Verwendung von vier Füßen pro Pfosten.

Eigenschaften :

Leistungserklärungen : FR-DoP-e07/0285
Technische Zulassungen : ETA-07/0285

Werkstoff :

  • Stahl S235JR gemäß DIN EN 10025,
  • Sherardisierung Klasse C30 gemäß DIN ISO 17668,
  • Dicke : 3 mm.

Vorteile :

  • Kann im Freien verwendet werden (Nutzungsklasse 3),
  • Passt auf Pfosten mit unterschiedlichen Querschnitten,
  • Bietet einen geringen Abstand zwischen dem Betonuntergrund und dem Holzpfosten (50 mm),
  • Weist eine ansprechende Ästhetik auf.

Anwendungen

Träger :

  • Hauptträger : Beton
  • Nebenträger : Massivholz, Verbundholz, Leimholz.

Anwendungsbereiche :

  • Pfosten für ein Vordach.
  • Pfosten für eine Pergola ...

Technische Daten

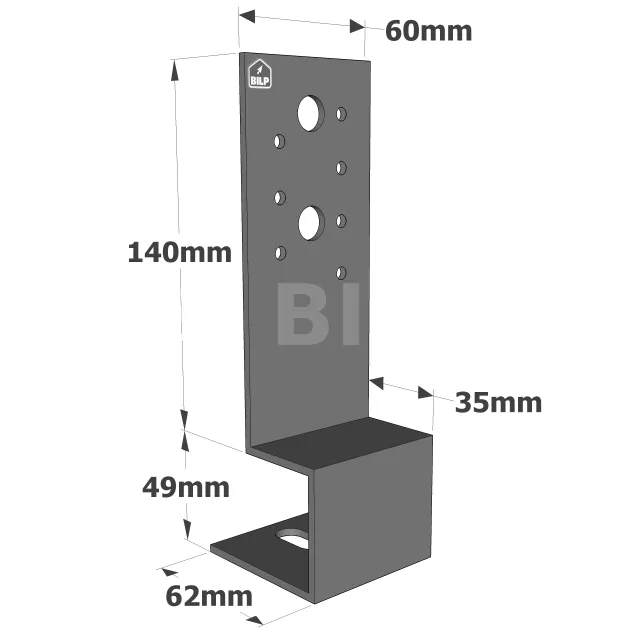

Abmessungen

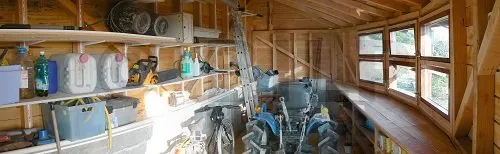

Auf der linken Seite befinden sich zahlreiche Regale. In der Mitte mein Mikrotraktor. Rechts die Werkbank.


ReferenzenAbmessungen [mm]Bohrungen im KopfstückBohrungen in der Fußplatte
A B C D F t Ø5[mm] Ø13[mm] Ø12x25[mm]
PBP60/50 35 60 140 62 49 3 7 2 1

Charakteristische Werte - 2 Pfostenträger


Modèle TINA_B
  • Dimensions : 233 x 75 cm
  • Surface : 1,75 m²
  • Prix [*] : 230 €
ReferenzenCharakteristische Werte - Holz auf Beton - 2 Pfostenträger
Abmessungen Charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k R2.k
Anzahl Typ Anzahl Typ
PBP60/50 4 LAG Ø12x50 2 Ø10* 28/kmod 8,3/kmod

* Beziehen Sie sich auf das Simpson Strong-Tie-Verankerungssortiment, um die passende Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.

Charakteristische Werte - 4 Pfostenträger
Modèle TINA_B
  • Dimensions : 233 x 75 cm
  • Surface : 1,75 m²
  • Prix [*] : 230 €
ReferenzenCharakteristische Werte - Holz auf Beton - 4 Pfostenträger
Befestigungen Charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k R2.k
Anzahl Typ Anzahl Typ
PBP60/50 8 LAG Ø12x50 4 Ø10* 63/kmod 8,3/kmod

* Beziehen Sie sich auf das Simpson Strong-Tie-Ankerprogramm, um den passenden Anker auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.

Vereinfachte charakteristische Werte - 2 Pfostenträger
Modèle TINA_B
  • Dimensions : 233 x 75 cm
  • Surface : 1,75 m²
  • Prix [*] : 230 €
ReferenzenVereinfachte charakteristische Werte - Holz auf Beton - 2 Pfostenträger
Befestigungen Vereinfachte charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k* R2.k*
Anzahl Typ Anzahl Typ
PBP60/50 4 LAG Ø12x50 2 Ø10** 40 11.9

* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Ladedauer und Nutzungsklasse beruhen (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen beziehen Sie sich bitte auf ETE-07/0285.

** Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die richtige Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.

Vereinfachte charakteristische Werte - 4 Pfostenträger
Modèle TINA_B
  • Dimensions : 233 x 75 cm
  • Surface : 1,75 m²
  • Prix [*] : 230 €
ReferenzenVereinfachte charakteristische Werte - Holz auf Beton - 4 Pfostenträger
Befestigungen Vereinfachte charakteristische Werte - Holz C24 [kN]
Auf Pfosten Auf Beton R1.k* R2.k*
Anzahl Typ Anzahl Typ
PBP60/50 8 LAG Ø12x50 4 Ø10** 90 11.9

* Die in der obigen Tabelle angegebenen charakteristischen Werte sind vereinfachte Werte, die auf einer angenommenen Belastungsdauer und Nutzungsklasse basieren (mittelfristige Belastung und Nutzungsklasse 3, kmod = 0,7 gemäß EC5 (EN1995)). Für andere Belastungsdauern und Nutzungsklassen beziehen Sie sich bitte auf ETE-07/0285.

** Beziehen Sie sich auf das Simpson Strong-Tie Verankerungssortiment, um die richtige Verankerung auszuwählen. Standardlösungen sind BOAXII, SET-XP, WA, AT-HP, die je nach Betonart, Achsabstand und Randabständen ausgewählt werden sollten.
