T-Balkenträger - A4-Edelstahl - Réf. CBH220/2.5S

AUF LAGER

Sofortiger Versand verfügbar für 11 Einheiten verfügbar.

29€⁸⁹

inkl. MWST / Balkenträger

Tiefe :
- 113.5mm
Höhe :
- 220mm
Andere Wahlmöglichkeiten

Referenz
CBH220/2.5S
Dicke
2.5mm
Herstellung
französisch
Material
Edelstahl AISI 316L gemäß DIN EN 10088-2
Marke
SIMPSON Strong-Tie
Mindestbreite des Nebenträgers aus Holz
60mm
Bohrungen auf dem Hauptträger Ø5 [mm]
16 mm
Bohrungen auf dem Hauptträger Ø11 [mm]
2 mm
Maximale Breite des Nebenträgers aus Holz
160 mm
Mindesthöhe des Hauptträgers aus Holz
262mm
Breite
60mm

Innerer Kernbügel – Edelstahl A4

Merkmale

Technische Zulassungen:ETA-07/0245
Leistungserklärungen:FR-DoP-e07/0245

Gegenstand

Edelstahl AISI 316L gemäß NF EN 10088-2,
Dicke: 2,5 mm.

Vorteile

Unsichtbare Montage,
Befestigung auf Holz oder Beton,
Optimierte Umsetzung nach Eurocodes,
Edelstahlverbinder kompatibel für den Außenbereich (Terrasse, Pergola usw.)

Anwendungen

Unterstützung

Träger: Massivholz, Verbundholz, Brettschichtholz, Beton.
Porté: Massivholz, Verbundholz, Brettschichtholz.

Einsatzbereiche

Balken,
Pannen,
Tragende Balken.

Technische Daten

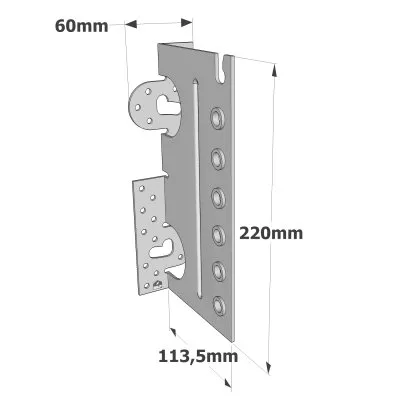

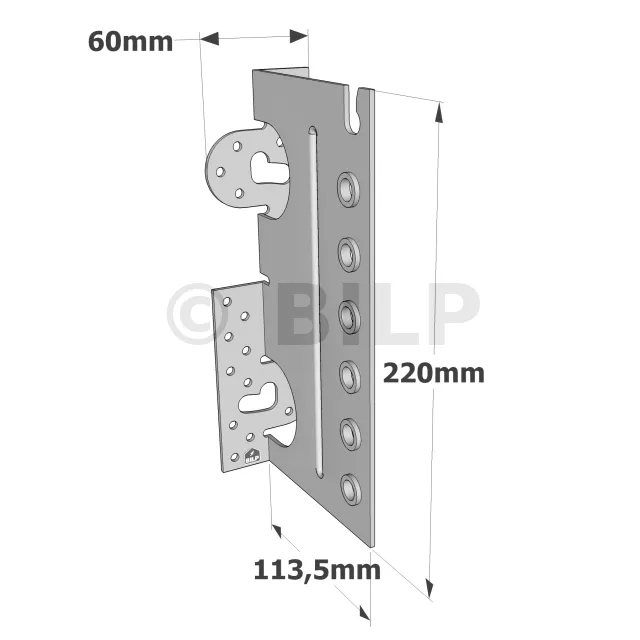

Abmessungen

Vue de droite

Le studio d’enregistrement et de répétition

Vous pouvez faire de cette cabane une salle de musique personnelle où vous pourrez vous livrer librement à votre passion sans déranger le voisinage. Il suffit de bien l’insonoriser.

Referenzen	Abmessungen des tragenden Holzes [mm]	Abmessungen des Trägers [mm]					Abmessungen [mm]				Bohrungen am Träger		Bohrungen am Träger
	Höhe [mm]	Breite		Höhe			A	B	C	t} }	Ø11	Ø5	Ø10,5
	Min.	Min.	Max.	Min β=0	Min β≠0	Max.
CBH150/2.5S	192	60	160	190	219	225	150	113.5	60	2.5	2	14	5
CBH180/2.5S	222	60	160	220	249	270	180	113.5	60	2.5	2	16	6
CBH220/2.5S	262	60	160	250	279	330	220	113.5	60	2.5	2	22	7

SIMPSON Strong-Tie

Beispiellose Zuverlässigkeit und Service

Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.

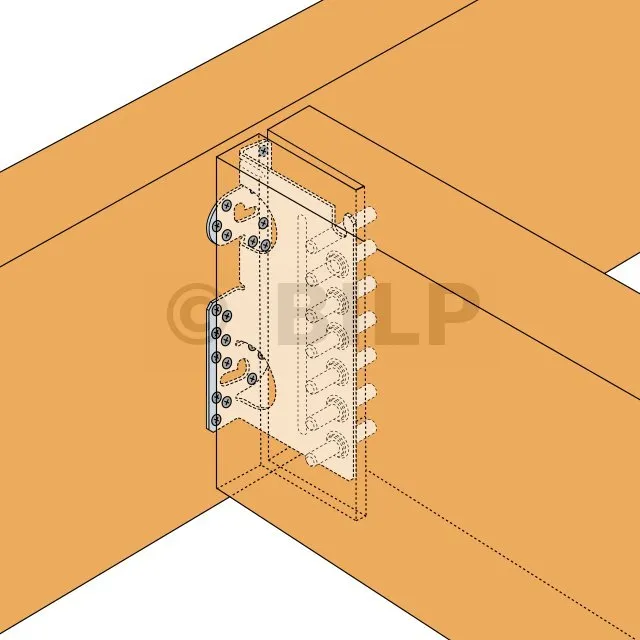

Träger auf Balken – 0° und 15°

Le studio d’enregistrement et de répétition

Vous pouvez faire de cette cabane une salle de musique personnelle où vous pourrez vous livrer librement à votre passion sans déranger le voisinage. Il suffit de bien l’insonoriser.

Referenzen	Kennwerte - Balken auf Balken - Gesamtnagelung
	Befestigungen				Kennwerte - Holz C24 [kN]
	Carrier		Carried		R1,k-Slope β=0°						R1,k-Slope β= 15°
	Menge	Typ	Menge	Typ	Stiftlänge [mm]						Stiftlänge Stifte [mm]
					60	80	100	120	140	160	60	80	100	120	140	160
CBH150/2.5S	14	CSA5,0x40S	5	STD10	18	18.6	20.7	22.4	24	24	17.3	17.9	19.6	21.2	22.9	23.3
CBH180/2.5S	16	CSA5,0x40S	6	STD10	25	26.5	29.5	32.1	32.6	32.6	24	25.2	28	30.5	31.8	31.8
CBH220/2.5S	22	CSA5,0x40S	7	STD10	32.6	34.2	37.9	41.1	42.8	42.8	31.4	32.7	36	38.9	41.6	41.6

Träger auf Balken – 30° und 45°

Le studio d’enregistrement et de répétition

Vous pouvez faire de cette cabane une salle de musique personnelle où vous pourrez vous livrer librement à votre passion sans déranger le voisinage. Il suffit de bien l’insonoriser.

Referenzen	Kennwerte - Balken auf Balken - Gesamtnagelung
	Befestigungen				Kennwerte - Holz C24 [kN]
	Carrier		Carried		R1,k-Slope β=30°						R1,k-Slope β= 45°
	Menge	Typ	Menge	Typ	Stiftlänge [mm]						Stiftlänge Stifte [mm]
					60	80	100	120	140	160	60	80	100	120	140	160
CBH150/2.5S	14	CSA5,0x40S	5	STD10	16.7	17.2	18.7	20.1	21.6	22.5	16.4	16.7	18	19.3	20.6	21.9
CBH180/2.5S	16	CSA5,0x40S	6	STD10	23.1	24.1	26.6	28.8	30.8	30.8	22.5	23.4	25.6	27.6	29.7	30.1
CBH220/2.5S	22	CSA5,0x40S	7	STD10	30.4	31.5	34.3	37	39.7	40.4	29.8	30.8	33.3	35.7	38.3	39.5

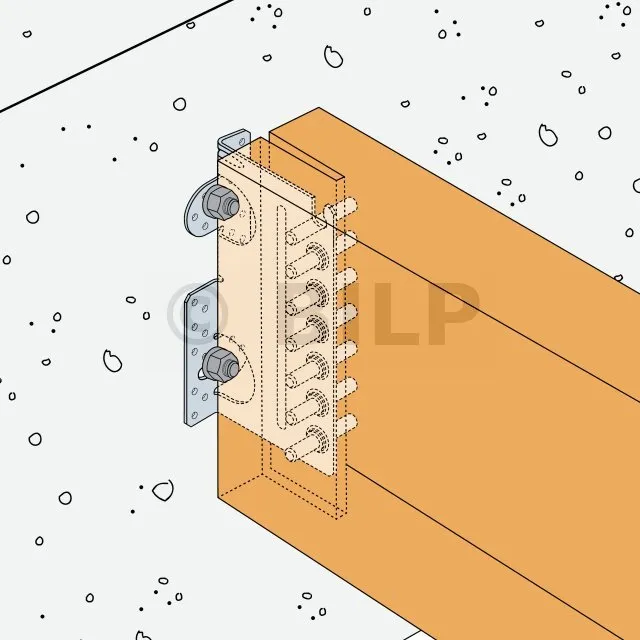

Holzbalken auf starrer Unterlage – 0° und 15°

Le studio d’enregistrement et de répétition

Vous pouvez faire de cette cabane une salle de musique personnelle où vous pourrez vous livrer librement à votre passion sans déranger le voisinage. Il suffit de bien l’insonoriser.

Referenzen	Kennwerte - Balken auf Balken - Gesamtnagelung
	Befestigungen				Kennwerte - Holz C24 [kN]
	Carrier		Carried		R1,k-Slope β=0°						R1,k-Slope β= 15°
	Menge	Typ	Menge	Typ	Stiftlänge [mm]						Stiftlänge Stifte [mm]
					60	80	100	120	140	160	60	80	100	120	140	160
CBH150/2.5S	2	Ø10**	5	STD10	12.4	13.2	15.6	17.7	19.5	19.5	11.7	12.4	14.5	16.4	18.4	18.7
CBH180/2.5S	2	Ø10**	6	STD10	19.3	21.1	25.2	28.8	29.7	29.7	18.2	19.7	23.3	26.6	28.3	28.3
CBH220/2.5S	2	Ø10**	7	STD10	23.8	25.9	30.6	34.9	37.1	37.1	22.4	24.2	28.2	32.1	35.3	35.3

** Allgemeine Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP,je nach Betonart, Randabständen und Ankerabständen zu wählen.

Die in dieser Tabelle angegebenen Lastrückgewinnungswerte auf Beton gelten für den Fall einer Vollplattenbefestigung. In einem anderen Anwendungskontext ist es für den Konstrukteur sinnvoll, die gute Leistung der Anker sicherzustellen.

Holzbalken auf starrer Unterlage – 30° und 45°

Le studio d’enregistrement et de répétition

Vous pouvez faire de cette cabane une salle de musique personnelle où vous pourrez vous livrer librement à votre passion sans déranger le voisinage. Il suffit de bien l’insonoriser.

Referenzen	Kennwerte - Balken auf Balken - Gesamtnagelung
	Befestigungen				Kennwerte - Holz C24 [kN]
	Carrier		Carried		R1,k-Slope β=30°						R1,k-Slope β= 45°
	Menge	Typ	Menge	Typ	Stiftlänge [mm]						Stiftlänge Stifte [mm]
					60	80	100	120	140	160	60	80	100	120	140	160
CBH150/2.5S	2	Ø10**	5	STD10	11.1	11.6	13.4	15	16.8	17.7	10.5	10.9	12.5	13.9	15.5	16.9
CBH180/2.5S	2	Ø10**	6	STD10	17	18.3	21.4	24.3	26.8	26.8	16.2	17.3	20	22.6	25.4	25.7
CBH220/2.5S	2	Ø10**	7	STD10	21.1	22.5	26	29.4	33	33.5	20.1	21.3	24.4	27.5	30.8	32.2

** Allgemeine Verankerungslösungen sind BOAXII, SET-XP, WA, AT-HP, je nach Betonart, Randabständen und Ankerabständen zu wählen.

Befestigungen
Holz/Holz:
Träger:

Schrauben CSA5,0x40S mm entspricht ETE-04/0013.
Tür :
Edelstahlstifte Ø10 mm (Länge je nach Holzstärke anzugeben).

Holz/Starre Unterstützung:
Betonträger:

Mechanischer Dübel Ø10 mm: BOAX-M10-92/10 A4.
Chemischer Anker: Harz AT-HP + Gewindestange LMAS M10-120/25 A4

Stahlträger:

Edelstahlbolzen Ø10 mm

Tür :

Edelstahlstifte Ø10 mm (Länge je nach Holzstärke anzugeben – Ref STD10/X)

Einrichtung
1. Machen Sie eine 9 mm breite vertikale Aussparung im Trägerbalken.
2. Identifizieren Sie die Position der Stifte auf dem Träger.
3. Bohren Sie den Träger quer zum Einsetzen der Stifte (Bohrdurchmesser abhängig vom Stiftdurchmesser).
4. Stecken Sie den 1. oberen Stift in den Stützbalken.
