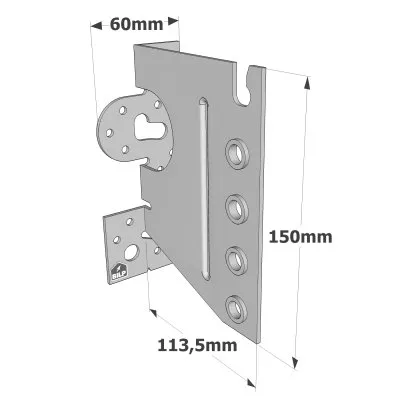

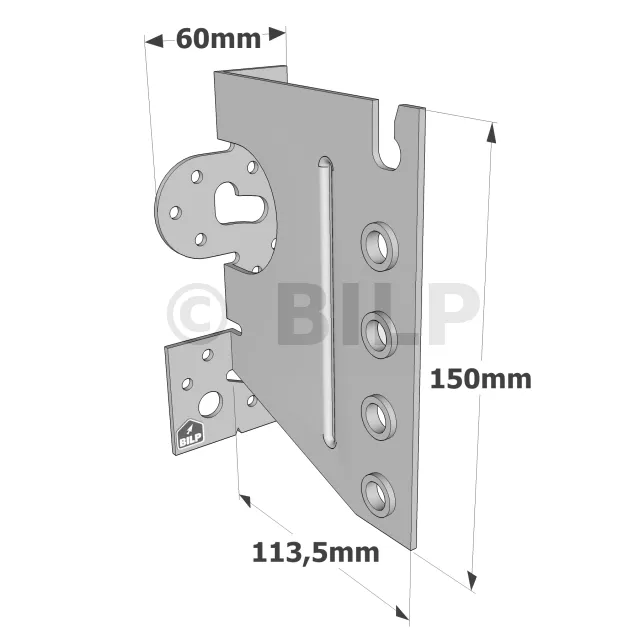

T-Balkenträger - A4-Edelstahl - Réf. CBH150/2.5S
-
ReferenzCBH150/2.5S
-
Dicke2.5mm
-
Herstellungfranzösisch
-
MaterialEdelstahl AISI 316L gemäß DIN EN 10088-2
-
MarkeSIMPSON Strong-Tie
-
Mindestbreite des Nebenträgers aus Holz60mm
-
Bohrungen auf dem Hauptträger Ø5 [mm]14
-
Bohrungen auf dem Hauptträger Ø11 [mm]2
-
Maximale Breite des Nebenträgers aus Holz160mm
-
Mindesthöhe des Hauptträgers aus Holz192mm
-
EAN Code-
-
Breite60mm
Innerer Kernbügel – Edelstahl A4
Merkmale
Technische Zulassungen: ETA-07/0245
Leistungserklärungen: FR-DoP-e07/0245
Gegenstand
- Edelstahl AISI 316L gemäß NF EN 10088-2,
- Dicke: 2,5 mm.
Vorteile
- Unsichtbare Montage,
- Befestigung auf Holz oder Beton,
- Optimierte Umsetzung nach Eurocodes,
- Edelstahlverbinder kompatibel für den Außenbereich (Terrasse, Pergola usw.)
Anwendungen
Unterstützung
- Träger: Massivholz, Verbundholz, Brettschichtholz, Beton.
- Porté: Massivholz, Verbundholz, Brettschichtholz.
Einsatzbereiche
- Balken,
- Pannen,
- Tragende Balken.
Technische Daten
Abmessungen
