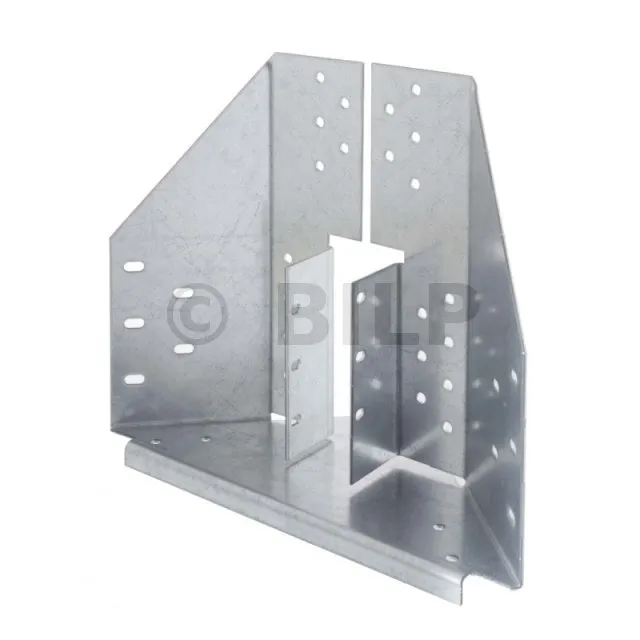

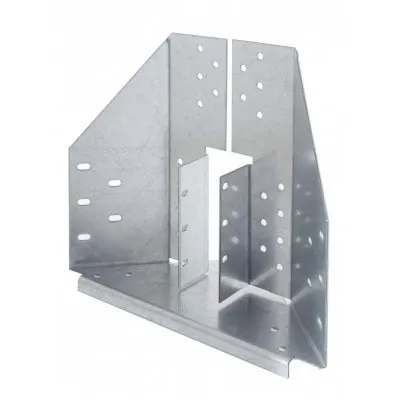

ETC-Walmdach-Winkelverbinder - Réf. ETC392
-
ReferenzETC392
-
Dicke2mm
-
Herstellungfranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346
-
MarkeSIMPSON Strong-Tie
-
EAN Code3523140425115
-
Tiefe (C)68mm
-
Tiefe (F)102mm
-
Bohrungen auf dem Hauptträger Ø5 [mm]24
-
Bohrungen auf dem HauptträgerSeitenwände : 6Ø5; 8Ø5x7.5 - Boden : 10Ø5
-
Breite (D)54mm
-
Höhe (B)195mm
Eigenschaften
Leistungserklärungen : FR-DoP-e06/0270 ; FR-DoP-e07/0234 ;
Technische Zulassungen : ETA-06/0270 ; ETA-07/0234;
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 1,5 bis 3 mm je nach Modell.
Anwedungen
Träger
- Hauptträger : Massivholz, Verbundholz, Leimholz, Beton, Stahl,
- Nebenträger : Massivholz, ...
Anwendungsbereiche
- Befestigung von Dachbindern zur Herstellung von Walmdächern.
Technische Daten

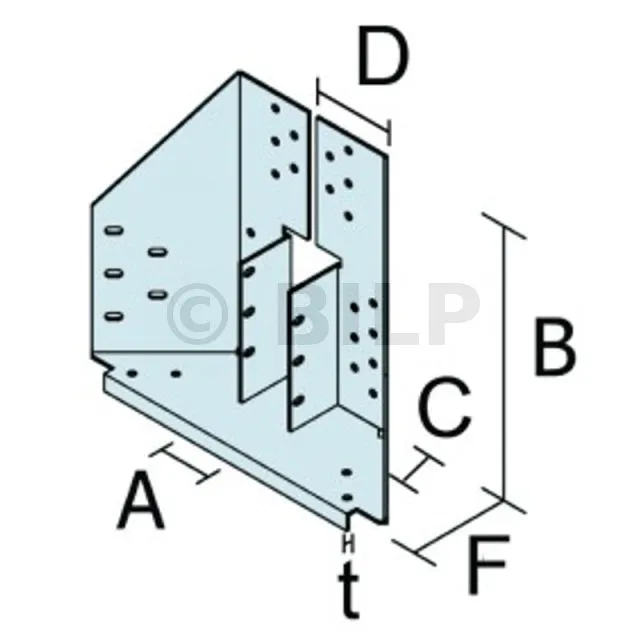

Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Hauptträger | Nebentrager | ||||
| Ø5 | Ø13 | Seitenwände | Boden | ||||||||
| Ø5 | Ø5x7.5 | Ø5 | |||||||||
| ETC434 | 140 | 145 | 80 | 225 | 100 | 1.5 | 24 | 4 | 6 | 8 | 10 |
| ETC434D | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | 6 | 8 | 10 |
| ETC434G | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | 6 | 8 | 10 |
| ETC485R | 195 | 145 | 110 | 279 | 90 | 2 | 24 | 4 | 12 | - | 31 |
| ETC502 | 206 | 145 | 98 | 290 | 89 | 2 | 2 | 24 | 4 | - | 12 |
| ETC835 | 355 | 240 | 110 | 481 | 143 | 3 | 40 | 4 | 14 | - | 33 |
Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥ 197mm
| Referenzen | Holzquerschnitte und Befestigungen | Charakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauptträger | Stichsparren | Grat | R1.k | R2.k | |||||||||
| CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Stichsparren | Grat | Total | Stichsparren | Grat | Max. | |
| ETC434 | 27 (27) | 1 | 147 | 6 (6) | 1 (2) | 147 | 6 (7) | 3 (4.2) | 9 (12.6) | 12 (16.8) | 5.3 (5.3) | 4.7 (5.7) | 3.3 (3.3) |
| ETC485R | 24 | 1 | 97 | 11 | 2 | 97 | 10 | 5.6 | 16.8 | 22.4 | 5.9 | 5.7 | 3.8 |
| ETC502 | 27 | 1 | 97 | 4 | 1 | 97 | 6 | 4.6 | 9.3 | 23.2 | 1.2 | 5.6 | 4.4 |
| ETC835 | 44 | 1 | 147 | 5 | 2 | 147 | 28 | 5.8 | 11.7 | 29.2 | 1.8 | 5.8 | 7.7 |
Die Werte für die Hebung werden wie folgt berechnet : R2,k=min(Stichsparren + 2*Grat ; Max).
Die Werte in () sind die Werte, die verwendet werden sollten, wenn der Grat doppelt ausgeführt wird.
Die Lastverteilung ist :
25 % auf dem Stichsparrenl, 75 % auf dem Grat für ETC434 und ETC485R.
20 % auf den Stichsparren, 40 % auf jeden Grat für ETC502 und ETC835.
Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥ 197mm
| Referenzen | Holzquerschnitte und Befestigungen | Charakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauptträger | Stichsparren | Grat | R1,k | R2.k | |||||||||
| CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Giebel | Grat | Total | Giebel | Grat | Max. | |
| ETC502 | 25 | 1 | 97 | 4 | 1 | 97 | 6 | 6.6 | 4.9 | 16.4 | 1.2 | 5.6 | 4.4 |
Die Werte für die Hebung werden wie folgt berechnet: R2,k=min(Giebel + 2*Grat; Max).
Die Lastverteilung ist :
40 % auf den Stichsparren, 30 % auf jedem Grat für ETC502.
Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥147mm
| Referenzen | Holzquerschnitte und Befestigungen | Charakteristische Merkmale - Hauptträger ≥ 147mm - Holz C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauptträger | Stichsparren | Grat | R1,k | R2.k | |||||||||
| CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Stichsparren | Grat | Total | Stichsparren | Grat | Max. | |
| ETC502 | 23 | 1 | 97 | 4 | 1 | 97 | 6 | 5.8 | 4.3 | 14.4 | 1.2 | 5.6 | 3.3 |
Die Werte für die Hebung werden wie folgt berechnet: R2,k=min(Stichsparren + 2*Grat; Max).
Die Lastverteilung ist :
40% auf den Stichsparren, 30% auf jeden Grat für die ETC502.
Charakteristische Werte - Holz auf Holz - Hauptträger ≥ 97mm
| Referenzen | Holzquerschnitte und Befestigungen | Charakteristische Merkmale - Hauptträger ≥ 97mm - Holz C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauptträger | Stichsparren | Grat | R1,k | R2.k | |||||||||
| CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Stichsparren | Grat | Total | Stichsparren | Grat | Max. | |
| ETC502 | 15 | 1 | 97 | 4 | 1 | 97 | 6 | 4.5 | 3.4 | 11.4 | 1.2 | 5.6 | 3.3 |
Die absteigenden Werte werden wie folgt berechnet : R1,k=min (Stichsparren + 2*Grat; Total)
Die aufsteigenden Werte werden wie folgt berechnet : R2,k=min (Stichsparren + 2*Grat; Max)
Die Lastverteilung ist :
40 % auf dem Stichsparren, 30 % auf jedem Grat für ETC502.
40 % auf dem Stichsparren, 30 % auf jedem Grat für
| Referenzen | Holzquerschnitte und Befestigungen | Charakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Hauptträger | Stichsparren | Grat | R1.k | |||||||
| CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Stichsparren | Grat | Total | |
| ETC434D | 40 | 1 | 147 | 4 | 1 | 147 | 16 | 3.3 | 6.6 | 16.5 |
| ETC434G | 40 | 1 | 147 | 4 | 1 | 147 | 16 | 3.3 | 6.6 | 16.5 |
In diesem Fall wird die Installation mit 1 ETC434G links von dem mittleren Stichsparren und 1 ETC434D rechts von der mittleren Stichsparren durchgeführt.
Rumpfsteigbügel
Der ETC392 ist das neueste Produkt, das im Bereich der Rumpfsteigbügel entwickelt wurde. Es ermöglicht die Erstellung eines Grates durch Zusammensetzen der Grat- und Spannhalbbinder. Es wurde speziell für die Befestigung an einem Fachwerk mit einem Tragbalken von mindestens 97 mm entwickelt.
Merkmale
Gegenstand
- Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
- Dicke: 2 mm.
Vorteile
- Wiederaufnahme hoher absteigender und steigender Lasten,
- Kompatibel mit einem Industriebauernhof mit 97 mm Tragbalken.
Anwendungen
Unterstützung
- Träger: Massivholz, Verbundholz, Brettschichtholz, Industriebinder...
- Porté: Massivholz, Industriebauernhöfe...
Einsatzbereiche
- Befestigung von Dachbindern zur Herstellung von Graten
Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Getragen | Getragen | ||||||||||
| Flanks | Bottom | ||||||||||
| A | B | C | D | F | t | Ø5 [mm] | Ø13 [ mm] | Ø5 [mm] | Ø5 x 7,5 [mm] | Ø5 [mm] | |
| ETC 392 | 38 | 195 | 68 | 54 | 102 | 2 | 24 | - | 10 | 6 | 4 |
L’ETC392 est en cours de marquage CE.
Durchführung
Reittiere montieren
- Beringte Spitzen CNA Ø4,0 x 35 mm
Befestigungen am Träger
Trinken :
- Beringte Spitzen CNA Ø4,0 x 35 mm

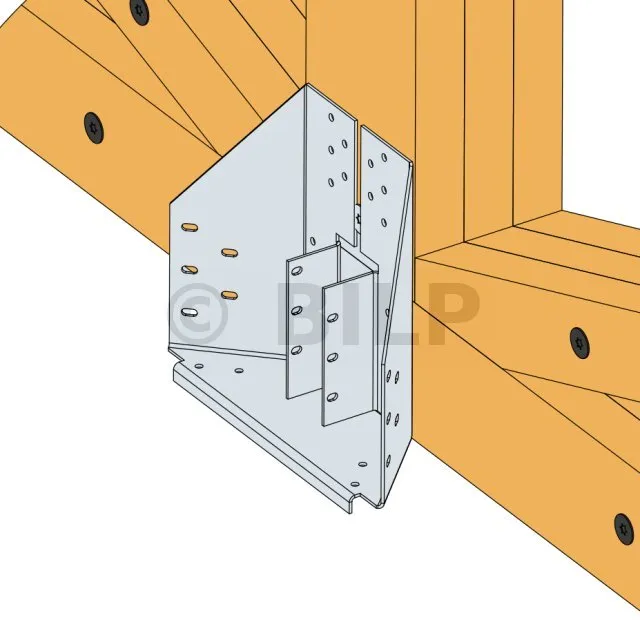

Einrichtung
- Die Verwendung von a ETC392 erfordert den Einbau eines Stempels mit einer Mindestbreite von 97 mm.
- Verwenden Sie alle in der Tabelle angegebenen Befestigungen in der folgenden Reihenfolge:
1. Befestigen Sie den Steigbügel am Träger,
2. Spanne im Steigbügel befestigen,
3. Befestigen Sie die Hüften im Steigbügel mithilfe der 4 Punkte im unteren Teil.
4. Vervollständigen Sie die Fixierung der Hüfte mithilfe der seitlichen Punkte.
a été obtenue par cintrage de tôles ondulées.
© MorphPOD http://www.morphpod.com/
der sich aber überraschend gut in seine ländliche Umgebung einfügt.
© MorphPOD http://www.morphpod.com/
entre ce jeune bardage vertical à joints et le vieux bardage horizontal à clins.
© MorphPOD http://www.morphpod.com/
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Durchführung
Reittiere montieren
- Beringte Spitzen CNA Ø4,0 x 35 mm
Befestigungen am Träger
Trinken :
- Beringte Spitzen CNA Ø4,0 x 35 mm
Einrichtung
- Die Verwendung von a ETC392 erfordert den Einbau eines Stempels mit einer Mindestbreite von 97 mm.
- Verwenden Sie alle in der Tabelle angegebenen Befestigungen in der folgenden Reihenfolge:
1. Befestigen Sie den Steigbügel am Träger,
2. Spanne im Steigbügel befestigen,
3. Befestigen Sie die Hüften im Steigbügel mithilfe der 4 Punkte im unteren Teil.
4. Vervollständigen Sie die Fixierung der Hüfte mithilfe der seitlichen Punkte.
a été obtenue par cintrage de tôles ondulées.
© MorphPOD http://www.morphpod.com/
der sich aber überraschend gut in seine ländliche Umgebung einfügt.
© MorphPOD http://www.morphpod.com/
entre ce jeune bardage vertical à joints et le vieux bardage horizontal à clins.
© MorphPOD http://www.morphpod.com/
Befestigungen auf Nebenträger
- Kammnägel CNA Ø4,0 x 35 mm.
Befestigungen auf Hauptträger
Holz :
- Kammnägel CNA Ø4,0 x 35mm.
Stahl :
- Bolzen Ø12 mm (Der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als die Bohrung.).
Beton :
- Mechanische Dübel : WA M12-104/5,
- Chemische Verankerung : LMAS M12-150 mit AT-HP-Verbundmörtel.
Installation
Verwende alle für eine bestimmte Umsetzung angegebenen Befestigungsmittel. Elemente, die mit 2 Lagen hergestellt werden, müssen so miteinander verbunden werden, dass sie als ein einziges Element wirken (siehe Eurocode 5).

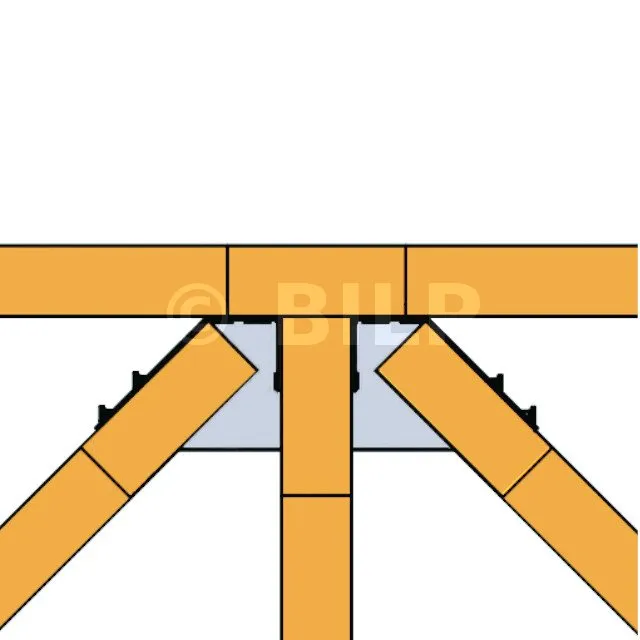

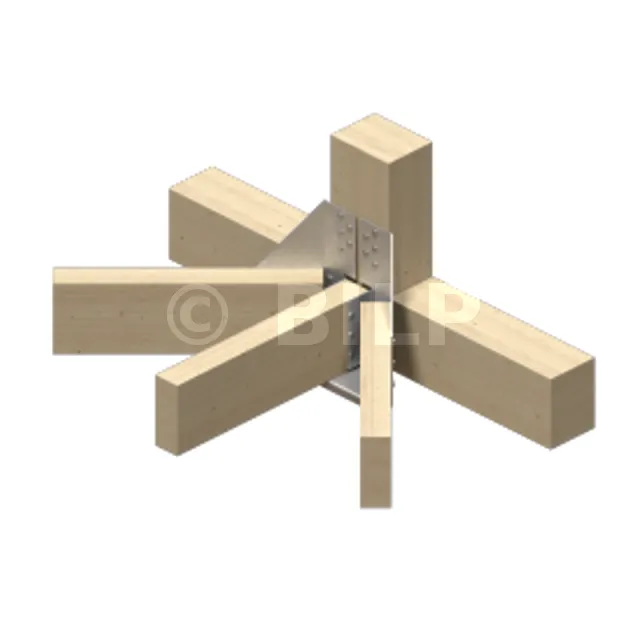

Holz auf Holz – Tragfähigkeit ≥ 97 mm – 1 Spannweite + 2 Grate
a été obtenue par cintrage de tôles ondulées.
© MorphPOD http://www.morphpod.com/
| Referenzen | Kennwerte - Holz auf Holz - Tragfähigkeit ≥ 97 mm - 1 Spannweite + 2 Hüften | ||||||||||||
| Holzschnitt und Befestigungen | Kennwerte - Tragfähigkeit ≥ 97 mm - Holz C24 [kN] | ||||||||||||
| Carrier | Spannel | Horseboard | R1.k | R2.k | |||||||||
| CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Span | Hip | Total | Span | Pferd | Max. | |
| ETC392 | 26 | 1 | 97 | 6 | 1 | 97 | 14 | 4.4 | 8.8 | 22 | 3.3 | 6.6 | 16.6 |
Absteigende Werte werden wie folgt berechnet: R1,k = min (Spannweite + 2*Hüfte; Gesamt)
Aufsteigende Werte werden wie folgt berechnet: R2,k = min (Spannweite + 2*Hüfte; Max)
Die Lastverteilung beträgt: 20 % auf die Spannweite, 40 % auf jede Hüfte
Die Verwendung von a ETC392 erfordert den Einbau eines Stempels mit einer Mindestbreite von 97 mm.
Die Achsabstände und Randabstände müssen gemäß den Regeln des Eurocode 5 für die Gruppe von 10 Punkten im oberen Teil des Bügels überprüft werden, abhängig von der Dicke der Stütze und der Abmessung des vertikalen Elements. Auch die Verwendung eines 147 mm dicken Trägers ist zu prüfen.
Abschließend müssen die tragenden und unterstützten Elemente auf Kräfte senkrecht zu den Fasern überprüft werden.

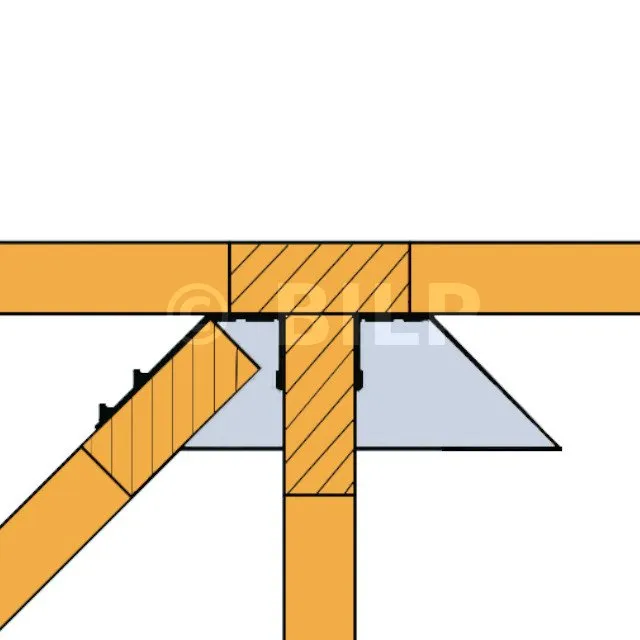

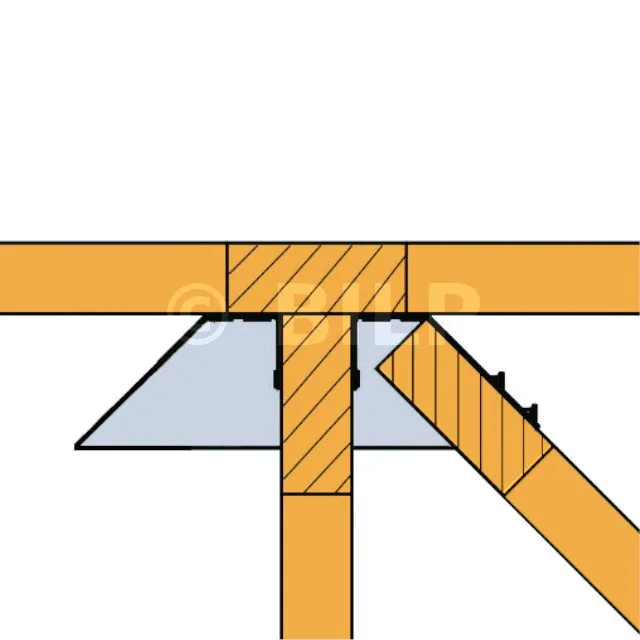

Holz auf Holz - Tragfähigkeit ≥ 97mm - 1 Feld + 1 Hüftgelenk
Verkleidung und abgerundetes Dach imitieren den Stil der Umgebung.
© MorphPOD http://www.morphpod.com/
| Referenzen | Kennwerte - Holz auf Holz - Tragfähigkeit ≥ 97 mm - 1 Feld + 1 Gratenden | ||||||||||||
| Holzschnitt und Befestigungen | Kennwerte - Tragfähigkeit ≥ 97 mm - Holz C24 [kN] | ||||||||||||
| Carrier | Spannel | Horseboard | R1.k | R2.k | |||||||||
| CNA4,0x35 | Nbre de plis | Hauteur min. | CNA4,0x35 | Anzahl der Falten | Mindesthöhe | CNA4,0x35 | Span | Hip | Total | Span | Hip | Max. | |
| ETC392 | 26 | 1 | 97 | 6 | 1 | 97 | 7 | 5.5 | 10.9 | 16.4 | 3.3 | 6.4 | 9.7 |
Absteigende Werte werden wie folgt berechnet: R1,k = min (Span + Hip; Total)
Aufsteigende Werte werden wie folgt berechnet: R2,k = min (Span + Hip; Max)
Die Lastverteilung beträgt: 33 % auf die Spannweite, 66 % auf die Hüfte
Die Verwendung von a ETC392 erfordert den Einbau eines Stempels mit einer Mindestbreite von 97 mm.
Die Achsabstände und Randabstände müssen gemäß den Regeln des Eurocode 5 für die Gruppe von 10 Punkten im oberen Teil des Bügels überprüft werden, abhängig von der Dicke der Stütze und der Abmessung des vertikalen Elements. Auch die Verwendung eines 147 mm dicken Trägers ist zu prüfen.
Abschließend müssen die tragenden und unterstützten Elemente auf Kräfte senkrecht zu den Fasern überprüft werden.
Holz auf Holz – Tragfähigkeit ≥ 97 mm – 2 Grate
a été obtenue par cintrage de tôles ondulées.
© MorphPOD http://www.morphpod.com/
Verkleidung und abgerundetes Dach imitieren den Stil der Umgebung.
© MorphPOD http://www.morphpod.com/
| Referenzen | Kennwerte - Holz auf Holz - Tragfähigkeit ≥ 97 mm - 2 Hüften | ||||||||||||
| Holzschnitt und Befestigungen | Kennwerte - Tragfähigkeit ≥ 97 mm - Holz C24 [kN] | ||||||||||||
| Carrier | Spannel | Horseboard | R1.k | R2.k | |||||||||
| CNA4,0x35 | Nbre de plis | CNA4,0x35 | Mindesthöhe | Anzahl der Falten | Mindesthöhe | CNA4,0x35 | Span | Hip | Total | Span | Pferd | Max. | |
| ETC 392 | 26 | - | - | - | 1 | 97 | 14 | - | 9.6 | 19.1 | - | 5.8 | 11.6 |
Absteigende Werte werden wie folgt berechnet: R1,k = min (2*Hüfte; Gesamt)
Aufsteigende Werte werden wie folgt berechnet: R2,k = min (2*Hip; Max)
Die Lastverteilung beträgt: 50 % auf jede Hüfte
Die Verwendung von a ETC392 erfordert den Einbau eines Stempels mit einer Mindestbreite von 97 mm.
Die Achsabstände und Randabstände müssen gemäß den Regeln des Eurocode 5 für die Gruppe von 10 Punkten im oberen Teil des Bügels überprüft werden, abhängig von der Dicke der Stütze und der Abmessung des vertikalen Elements. Auch die Verwendung eines 147 mm dicken Trägers ist zu prüfen.
Abschließend müssen die tragenden und unterstützten Elemente auf Kräfte senkrecht zu den Fasern überprüft werden.
