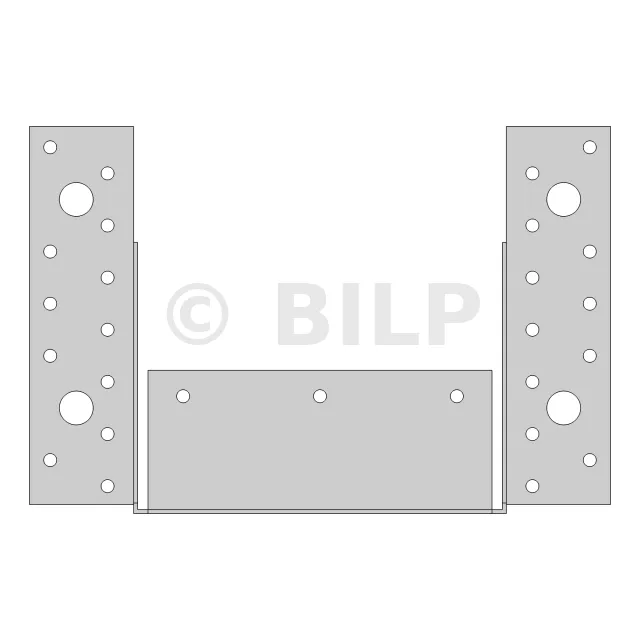

ETC-Walmdach-Winkelverbinder - Réf. ETC434_10

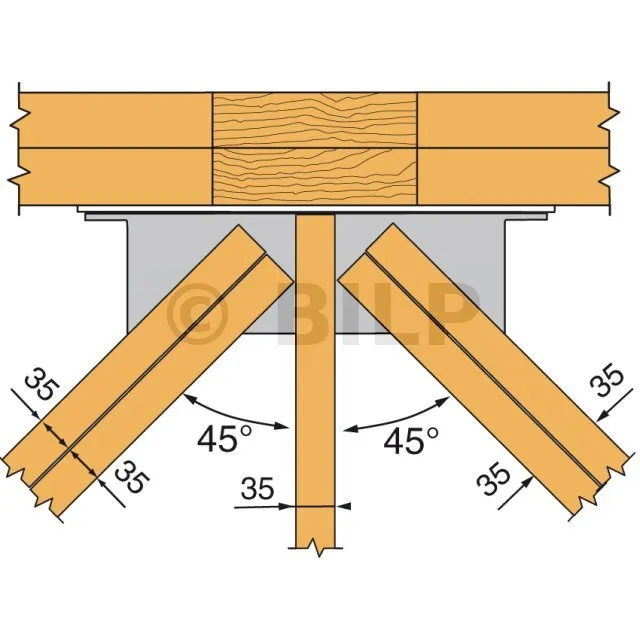

Die Balkenträger für Krüppelwalm werden in dem Binder mit einem Querschnitt von 38 mm verwendet. Sie ermöglichen die Herstellung eines Walmdachs durch das Zusammenfügen der Halbbinder des Grates und des Giebels. Die Modelle unterscheiden sich je nach Art der Anwendung.
-
ReferenzETC434_10
-
Dicke1.5mm
-
Herstellungfranzösisch
-
MaterialVerzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
-
MarkeSIMPSON Strong-Tie
-

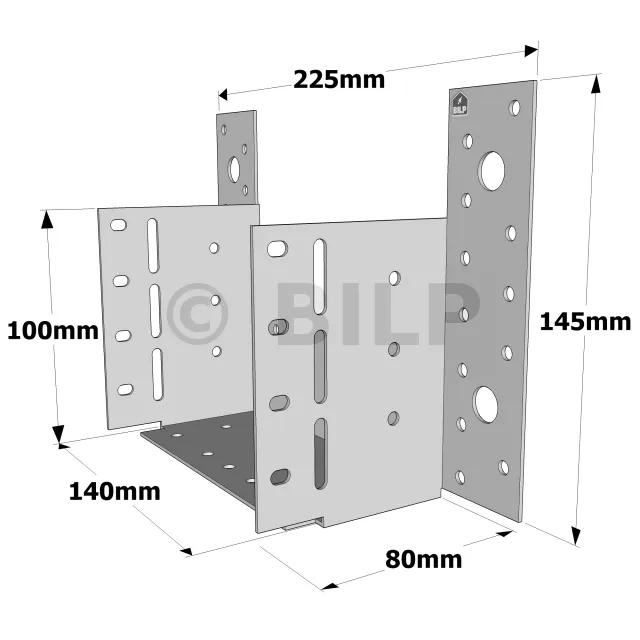

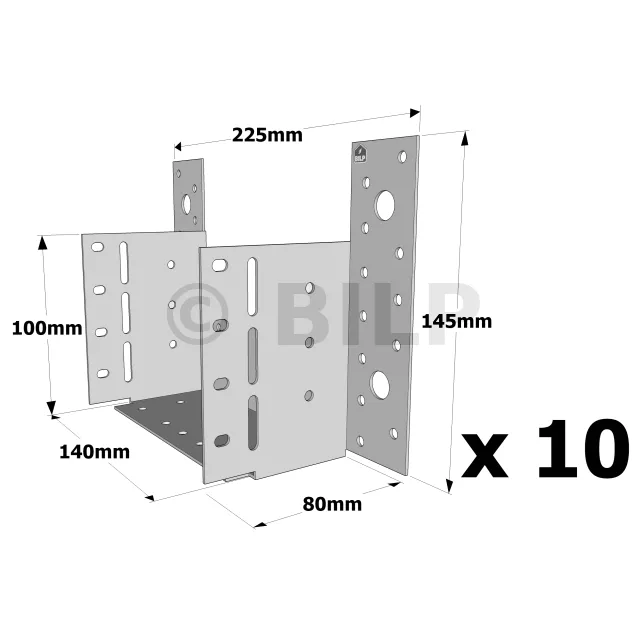

Tiefe (C)80mm
-
Tiefe (F)100mm
-
Bohrungen auf dem Hauptträger Ø5 [mm]24
-
Bohrungen auf dem Hauptträger Ø13 [mm]4
-
Bohrungen auf dem HauptträgerSeitenwände : 6Ø5; 8Ø5x7.5 - Boden : 10Ø5
-
Breite (D)225mm
-
Höhe (B)145mm
Eigenschaften
Leistungserklärungen : FR-DoP-e06/0270 ; FR-DoP-e07/0234 ;
Technische Zulassungen : ETA-06/0270 ; ETA-07/0234;
Werkstoff
- Verzinkter Stahl S250GD + Z275 gemäß DIN EN 10346,
- Dicke : 1,5 bis 3 mm je nach Modell.
Anwedungen
Träger
- Hauptträger : Massivholz, Verbundholz, Leimholz, Beton, Stahl,
- Nebenträger : Massivholz, ...
Anwendungsbereiche

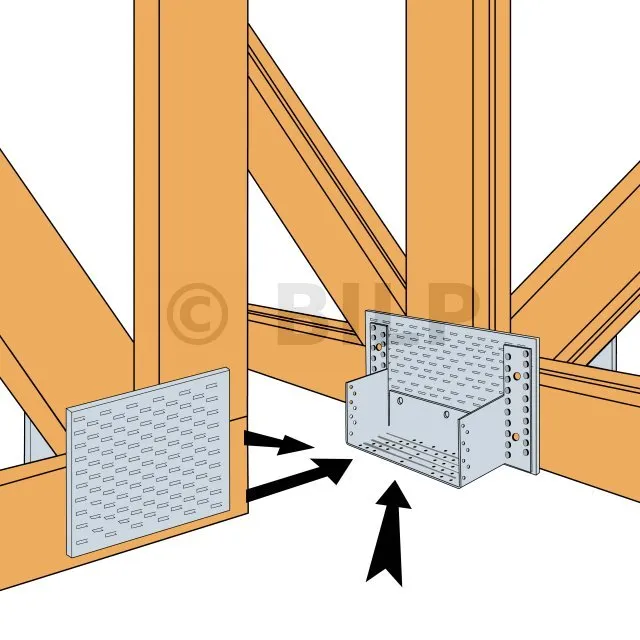

- Befestigung von Dachbindern zur Herstellung von Walmdächern.
Technische Daten
Abmessungen

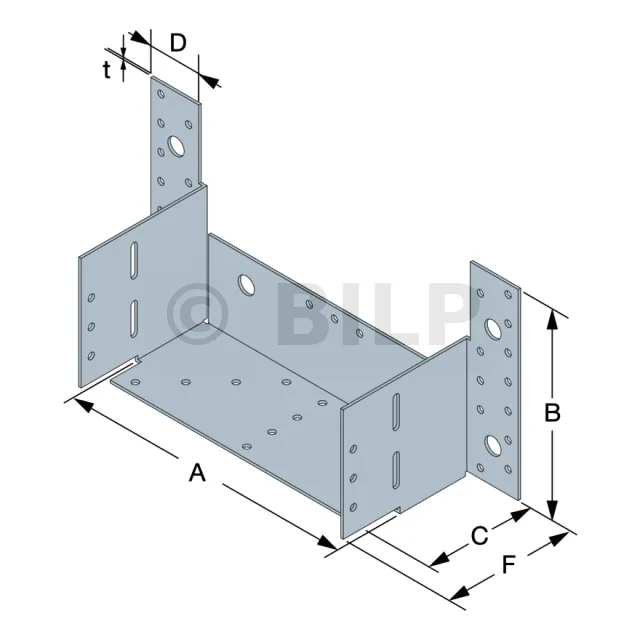

| Referenzen | Abmessungen [mm] | Bohrungen | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Hauptträger | Nebentrager | ||||
| Ø5 | Ø13 | Seitenwände | Boden | ||||||||
| Ø5 | Ø5x7.5 | Ø5 | |||||||||
| ETC434 | 140 | 145 | 80 | 225 | 100 | 1.5 | 24 | 4 | 6 | 8 | 10 |
| ETC434D | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | 6 | 8 | 10 |
| ETC434G | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | 6 | 8 | 10 |
| ETC485R | 195 | 145 | 110 | 279 | 90 | 2 | 24 | 4 | 12 | - | 31 |
| ETC502 | 206 | 145 | 98 | 290 | 89 | 2 | 2 | 24 | 4 | - | 12 |
| ETC835 | 355 | 240 | 110 | 481 | 143 | 3 | 40 | 4 | 14 | - | 33 |
Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥ 197mm
| Referenzen | Holzquerschnitte und Befestigungen | Charakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauptträger | Stichsparren | Grat | R1.k | R2.k | |||||||||
| CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Stichsparren | Grat | Total | Stichsparren | Grat | Max. | |
| ETC434 | 27 (27) | 1 | 147 | 6 (6) | 1 (2) | 147 | 6 (7) | 3 (4.2) | 9 (12.6) | 12 (16.8) | 5.3 (5.3) | 4.7 (5.7) | 3.3 (3.3) |
| ETC485R | 24 | 1 | 97 | 11 | 2 | 97 | 10 | 5.6 | 16.8 | 22.4 | 5.9 | 5.7 | 3.8 |
| ETC502 | 27 | 1 | 97 | 4 | 1 | 97 | 6 | 4.6 | 9.3 | 23.2 | 1.2 | 5.6 | 4.4 |
| ETC835 | 44 | 1 | 147 | 5 | 2 | 147 | 28 | 5.8 | 11.7 | 29.2 | 1.8 | 5.8 | 7.7 |
Die Werte für die Hebung werden wie folgt berechnet : R2,k=min(Stichsparren + 2*Grat ; Max).
Die Werte in () sind die Werte, die verwendet werden sollten, wenn der Grat doppelt ausgeführt wird.
Die Lastverteilung ist :

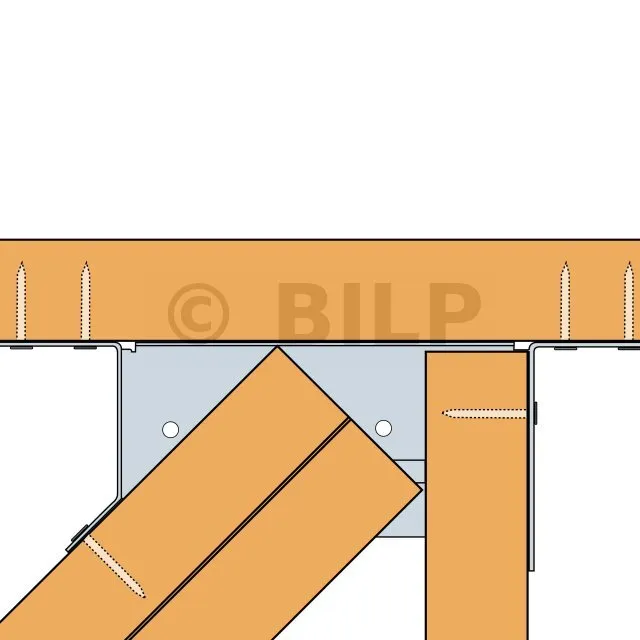

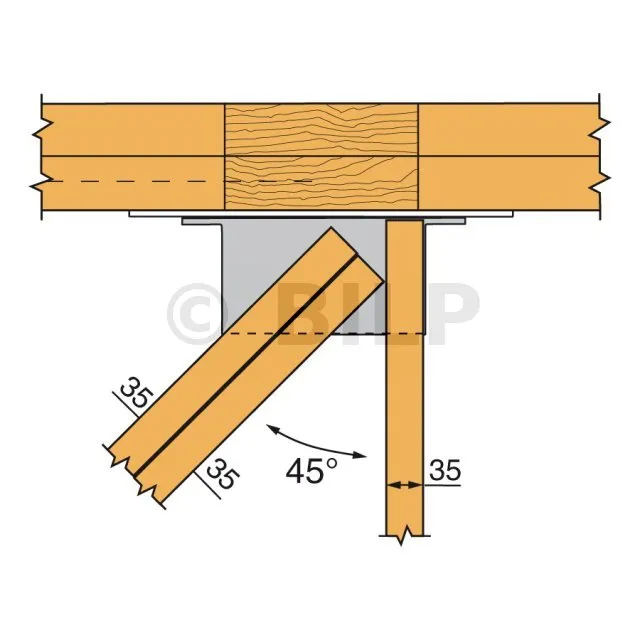

25 % auf dem Stichsparrenl, 75 % auf dem Grat für ETC434 und ETC485R.

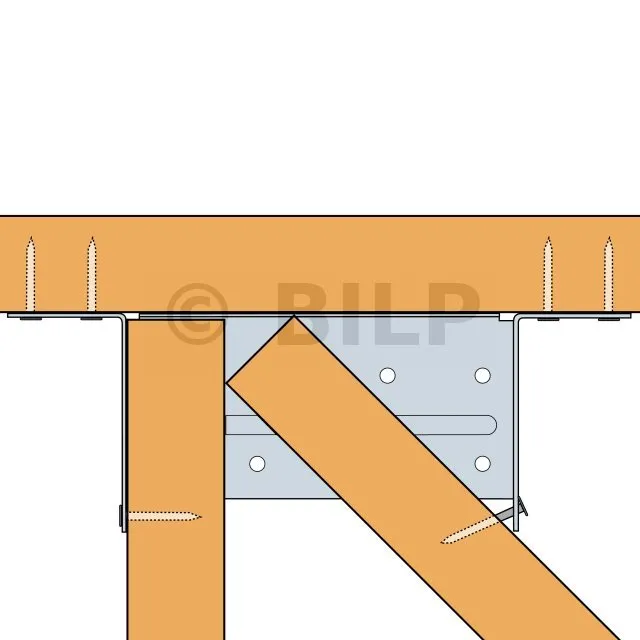

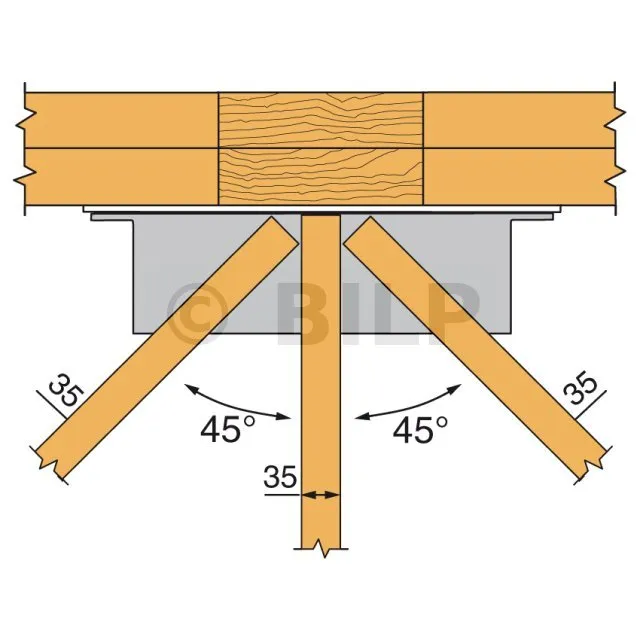

20 % auf den Stichsparren, 40 % auf jeden Grat für ETC502 und ETC835.
Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥ 197mm
| Referenzen | Holzquerschnitte und Befestigungen | Charakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauptträger | Stichsparren | Grat | R1,k | R2.k | |||||||||
| CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Giebel | Grat | Total | Giebel | Grat | Max. | |
| ETC502 | 25 | 1 | 97 | 4 | 1 | 97 | 6 | 6.6 | 4.9 | 16.4 | 1.2 | 5.6 | 4.4 |
Die Werte für die Hebung werden wie folgt berechnet: R2,k=min(Giebel + 2*Grat; Max).
Die Lastverteilung ist :
40 % auf den Stichsparren, 30 % auf jedem Grat für ETC502.
Charakteristische Merkmale - Holz auf Holz - Hauptträger ≥147mm
| Referenzen | Holzquerschnitte und Befestigungen | Charakteristische Merkmale - Hauptträger ≥ 147mm - Holz C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauptträger | Stichsparren | Grat | R1,k | R2.k | |||||||||
| CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Stichsparren | Grat | Total | Stichsparren | Grat | Max. | |
| ETC502 | 23 | 1 | 97 | 4 | 1 | 97 | 6 | 5.8 | 4.3 | 14.4 | 1.2 | 5.6 | 3.3 |
Die Werte für die Hebung werden wie folgt berechnet: R2,k=min(Stichsparren + 2*Grat; Max).
Die Lastverteilung ist :
40% auf den Stichsparren, 30% auf jeden Grat für die ETC502.
Charakteristische Werte - Holz auf Holz - Hauptträger ≥ 97mm
| Referenzen | Holzquerschnitte und Befestigungen | Charakteristische Merkmale - Hauptträger ≥ 97mm - Holz C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hauptträger | Stichsparren | Grat | R1,k | R2.k | |||||||||
| CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Stichsparren | Grat | Total | Stichsparren | Grat | Max. | |
| ETC502 | 15 | 1 | 97 | 4 | 1 | 97 | 6 | 4.5 | 3.4 | 11.4 | 1.2 | 5.6 | 3.3 |
Die absteigenden Werte werden wie folgt berechnet : R1,k=min (Stichsparren + 2*Grat; Total)
Die aufsteigenden Werte werden wie folgt berechnet : R2,k=min (Stichsparren + 2*Grat; Max)
Die Lastverteilung ist :
40 % auf dem Stichsparren, 30 % auf jedem Grat für ETC502.
40 % auf dem Stichsparren, 30 % auf jedem Grat für
| Referenzen | Holzquerschnitte und Befestigungen | Charakteristische Merkmale - Hauptträger ≥ 197mm - Holz C24 [kN] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Hauptträger | Stichsparren | Grat | R1.k | |||||||
| CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Anzahl der Lagen | Höhe min. | CNA4,0x35 | Stichsparren | Grat | Total | |
| ETC434D | 40 | 1 | 147 | 4 | 1 | 147 | 16 | 3.3 | 6.6 | 16.5 |
| ETC434G | 40 | 1 | 147 | 4 | 1 | 147 | 16 | 3.3 | 6.6 | 16.5 |
In diesem Fall wird die Installation mit 1 ETC434G links von dem mittleren Stichsparren und 1 ETC434D rechts von der mittleren Stichsparren durchgeführt.
Rumpfsteigbügel ETC
Die Rumpfbügel werden im Fachwerk mit 38 mm Querschnitt verwendet. Sie ermöglichen die Schaffung eines Grates durch Zusammenfügen der Grat- und Spannhalbbinder. Die Modelle unterscheiden sich je nach Art der Umsetzung.
Merkmale
Gegenstand
- Verzinkter Stahl S250GD + Z275 gemäß NF EN 10346,
- Dicke: 1,5 bis 3 mm je nach Modell.
Vorteile
- In mehreren Konfigurationen verwendbar,
- Befestigung auf Holz oder Beton...
Anwendungen
Unterstützung
- Träger: Massivholz, Verbundholz, Brettschichtholz, Beton, Stahl...
- Portiert: Massivholz...
Einsatzbereiche
- Befestigung von Dachbindern zur Herstellung von Graten.
Technische Daten
Abmessungen
| Referenzen | Abmessungen [mm] | Bohrungen | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Getragen | Getragen | ||||
| Ø5 | Ø13 | Flanken | Bottom | ||||||||
| Ø5 | Ø5x7,5 | Ø5 | |||||||||
| ETC434 | 140 | 145 | 80 | 225 | 100 | 1.5 | 24 | 4 | 6 | 8 | 10 |
| ETC434D | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | 6 | 8 | 10 |
| ETC434G | 140 | 145 | 80 | 185 | 100 | 1.5 | 20 | 4 | 6 | 8 | 10 |
| ETC485R | 195 | 145 | 110 | 279 | 90 | 2 | 24 | 4 | 12 | - | 31 |
| ETC502 | 206 | 145 | 98 | 290 | 89 | 2 | 2 | 24 | 4 | - | 12 |
| ETC835 | 355 | 240 | 110 | 481 | 143 | 3 | 40 | 4 | 14 | - | 33 |
Charakteristische Werte – Holz auf Holz – Tragfähigkeit ≥ 197 mm
| Referenzen | Holzprofile und Befestigungen | Kennwerte - Tragfähigkeit ≥ 197mm - Holz C24 [kN] | . < | ||||||||||
| Carrier | Spannel | Horseboard | R1.k | R2.k | |||||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Span | Hip | Total | Span | Pferd | Max. | |
| ETC434 | 27 (27) | 1 | 147 | 6 (6) | 1 (2) | 147 | 6 (7) | 3 (4.2) | 9 (12.6) | 12 (16.8) | 5.3 (5.3) | 4.7 (5.7) | 3.3 (3.3) |
| ETC485R | 24 | 1 | 97 | 11 | 2 | 97 | 10 | 5.6 | 16.8 | 22.4 | 5.9 | 5.7 | 3.8 |
| ETC502 | 27 | 1 | 97 | 4 | 1 | 97 | 6 | 4.6 | 9.3 | 23.2 | 1.2 | 5.6 | 4.4 |
| ETC835 | 44 | 1 | 147 | 5 | 2 | 147 | 28 | 5.8 | 11.7 | 29.2 | 1.8 | 5.8 | 7.7 |
Die Auftriebswerte werden wie folgt berechnet: R2,k=min(Span + 2*Hip; Max)
Die Werte in Klammern () sind die zu verwendenden Werte, wenn die Hüfte verdoppelt wird.
Die Gebührenverteilung ist wie folgt:
25 % auf der Spannweite, 75 % auf der Hüfte ETC434 et ETC485R.
20 % auf der Spannweite, 40 % auf jeder Hüfte ETC502 und ETC835.
Kennwerte - Holz auf Holz - Tragfähigkeit ≥ 197mm
| Referenzen | Holzprofile und Befestigungen | Kennwerte - Tragfähigkeit ≥ 197mm - Holz C24 [kN] | . < | ||||||||||
| Carrier | Spannel | Hip | R1,k | R2.k | |||||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Span |
Hip | Total | Span | Hip | Max. | |
| ETC502 | 25 | 1 | 97 | 4 | 1 | 97 | 6 | 6.6 | 4.9 | 16.4 | 1.2 | 5.6 | 4.4 |
Die Auftriebswerte werden wie folgt berechnet: R2,k=min(Span + 2*Hip; Max)
Die Lastverteilung ist wie folgt:
40 % auf der Spannweite und 30 % auf jeder Hüfte ETC502.
Charakteristische Werte – Holz auf Holz – Tragfähigkeit ≥147 mm
| Referenzen | Holzprofile und Befestigungen | Kennwerte - Tragfähigkeit ≥ 147mm - Holz C24 [kN] | . < | ||||||||||
| Carrier | Spannel | Hip | R1,k | R2.k | |||||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC502 | 23 | 1 | 97 | 4 | 1 | 97 | 6 | 5.8 | 4.3 | 14.4 | 1.2 | 5.6 | 3.3 |
Die Auftriebswerte werden wie folgt berechnet: R2,k=min(Span + 2*Hip; Max)
Die Lastverteilung ist wie folgt:
40 % auf der Spannweite und 30 % auf jeder Hüfte ETC502.
Kennwerte - Holz auf Holz - Tragfähigkeit ≥ 97mm
| Referenzen | Holzprofile und Befestigungen | Kennwerte - Tragfähigkeit ≥ 97mm - Holz C24 [kN] | . < | ||||||||||
| Carrier | Spannel | Hip | R1,k | R2.k | |||||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC434 | 19 | 1 | 147 | 6 | 1 (2) | 147 | 6 (7) | 5.3 | 4,7 (5,7) | 5.5 | 5.3 | 4,7 (5,7) | 3.3 |
| ETC485R | 20 | 1 | 97 | 11 | 2 | 97 | 10 | - | - | - | 5.9 | 5.7 | 3.8 |
| ETC502 | 15 | 1 | 97 | 4 | 1 | 97 | 6 | 4.5 | 3.4 | 11.4 | 1.2 | 5.6 | 3.3 |
| ETC835 | 26 | 1 | 147 | 5 | 2 | 147 | 28 | - | - | - | 1.8 | 5.8 | 7.7 |
Die absteigenden Werte werden wie folgt berechnet: R1,k = min (Span + 2*Hip; Total)
Die aufsteigenden Werte werden wie folgt berechnet: R2,k = min (Span + 2*Hüfte; Max)
Die Werte in Klammern () sind die zu verwendenden Werte, wenn die Hüfte verdoppelt wird.
Die Lastverteilung ist bei Abwärtslast wie folgt:
- ETC434 : 25 % auf der Spannweite und 75 % auf der Hüfte
- ETC502 : 40 % auf der Spannweite und 30 % auf jeder Hüfte
Charakteristische Werte – Holz auf Holz – 1 linkes Modell + 1 rechtes Modell
| Referenzen | Holzprofile und Befestigungen | Kennwerte - Tragfähigkeit ≥ 197mm - Holz C24 [kN] | ||||||||
| Carrier | Empannon | Hipper | R1.k | |||||||
| CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | |
| ETC434D | 40 | 1 | 147 | 4 | 1 | 147 | 16 | 3.3 | 6.6 | 16.5 |
| ETC434G | 40 | 1 | 147 | 4 | 1 | 147 | 16 | 3.3 | 6.6 | 16.5 |
In diesem Fall erfolgt die Installation mit 1 ETC434G links vom Mittelfeld und 1 ETC434D rechts vom Mittelfeld.
Charakteristische Werte – Holz auf Holz mit Schrauben SSH- Träger ≥ 147 mm
| Referenzen | Holzprofile und Befestigungen | Kennwerte - Tragfähigkeit ≥ 147 mm Holz C24 [kN] | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Referenzen | Holzprofile und Befestigungen | Kennwerte - Tragfähigkeit ≥ 147 mm Holz C24 [kN] | |||||||||||
| Carrier | Spannel | Hipboard | R1,k | R2,k | |||||||||
| SSH12,0x60 | Nb. de plis | Hauteur min. | CNA4,0x35 | Nb. de plis | Hauteur min. | CNA4,0x35 | Empannon | Arêtier | Total | Empannon | Arêtier | Max. | |
| ETC434 | 4 | 1 | 97 | 5 | 1 | 97 | 5 | 2.5 | 7.6 | 10.2 | 1.2 | 3.5 | 4.6 |
| ETC502 | 6 | 1 | 97 | 4 | 1 | 97 | 12 | 3 | 6.1 | 15.1 | 1.3 | 2.5 | 6.3 |
Die Gebührenverteilung ist wie folgt:
- Joch ETC434
- Konfiguration „1 einfache Hüfte + 1 Spannweite“: 25 % auf der Spannweite und 75 % auf der Hüfte.
- Joch ETC502- Konfiguration „2 einfache Hüften + 1 Spannweite“: 20 % auf der Spannweite und 40 % auf jeder Hüfte
SIMPSON Strong-Tie
Beispiellose Zuverlässigkeit und Service
Seit seiner Gründung in Europa im Jahr 1994 hat sich Simpson Strong-Tie dank seines anerkannten Know-hows und seiner geprüften Produktqualität zu einem zuverlässigen Wert im Bereich der Verbindungstechnik entwickelt. Dank jahrelanger Erfahrung sind Sicherheit, Zuverlässigkeit und die Einhaltung von Vorschriften eine ständige Verpflichtung.
Durchführung
}
Reittiere montieren
- Beringte Spitzen CNA Ø4,0 x 35 mm.
Befestigungen am Träger
trinken :
- Beringte Spitzen CNA Ø4,0 x 35mm.
- schrauben SSH12,0x60.
Stahl :
- Bolzen mit Ø12 mm (der Durchmesser des Bolzens darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).
Beton :
- Mechanischer Knöchel: WA M12-104/5,
- Chemische Verankerung: LMAS M12-150 mit Harz AT-HP.
Einrichtung
Verwenden Sie alle für eine bestimmte Anwendung angegebenen Befestigungselemente. Elemente, die aus zwei Schichten bestehen, müssen so zusammengefügt werden, dass sie wie ein einziges Element wirken (siehe Eurocode 5).
Befestigungen auf Nebenträger
- Kammnägel CNA Ø4,0 x 35 mm.
Befestigungen auf Hauptträger
Holz :
- Kammnägel CNA Ø4,0 x 35mm.
Stahl :
- Bolzen Ø12 mm (Der Durchmesser der Schraube darf nicht mehr als 2 mm kleiner sein als die Bohrung.).
Beton :
- Mechanische Dübel : WA M12-104/5,
- Chemische Verankerung : LMAS M12-150 mit AT-HP-Verbundmörtel.
Installation
Verwende alle für eine bestimmte Umsetzung angegebenen Befestigungsmittel. Elemente, die mit 2 Lagen hergestellt werden, müssen so miteinander verbunden werden, dass sie als ein einziges Element wirken (siehe Eurocode 5).
Reittiere montieren
- Beringte Spitzen CNA Ø4,0 x 35 mm.
Befestigungen am Träger
trinken :
- Beringte Spitzen CNA Ø4,0 x 35mm.
- schrauben SSH12,0x60.
Stahl :
- Bolzen mit Ø12 mm (der Durchmesser des Bolzens darf nicht mehr als 2 mm kleiner sein als der Durchmesser der Bohrung).
Beton :
- Mechanischer Knöchel: WA M12-104/5,
- Chemische Verankerung: LMAS M12-150 mit Harz AT-HP.
Einrichtung
Verwenden Sie alle für eine bestimmte Anwendung angegebenen Befestigungselemente. Elemente, die aus zwei Schichten bestehen, müssen so zusammengefügt werden, dass sie wie ein einziges Element wirken (siehe Eurocode 5).
