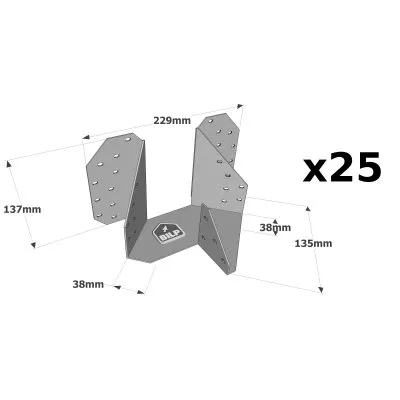

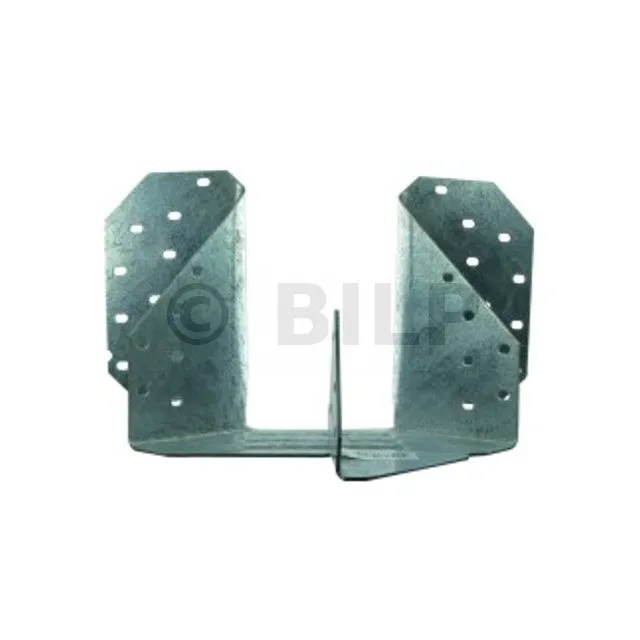

Balkenträger für Kruppelwalm : Doppelbinder - Réf. THJA26_25

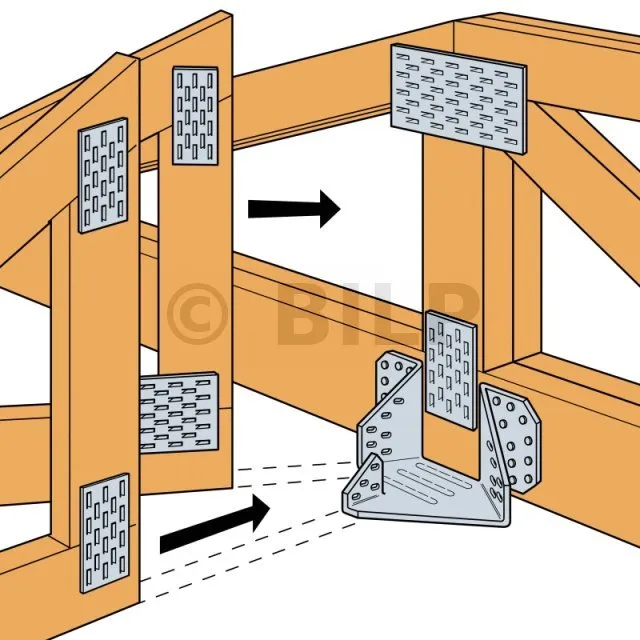

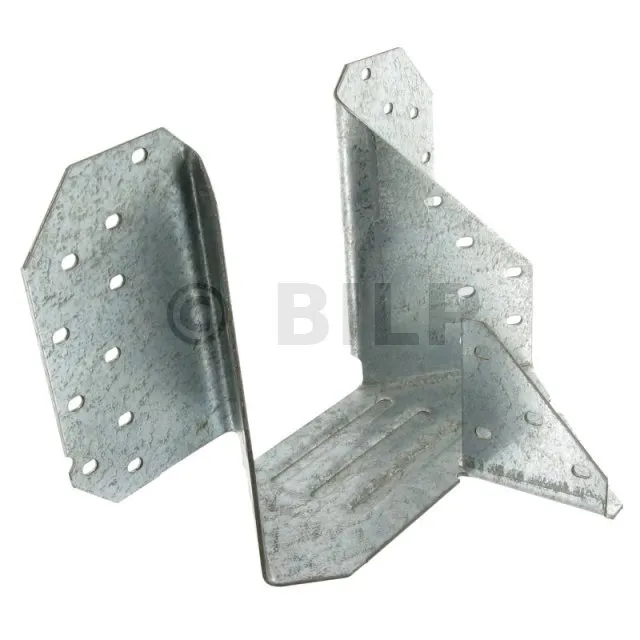

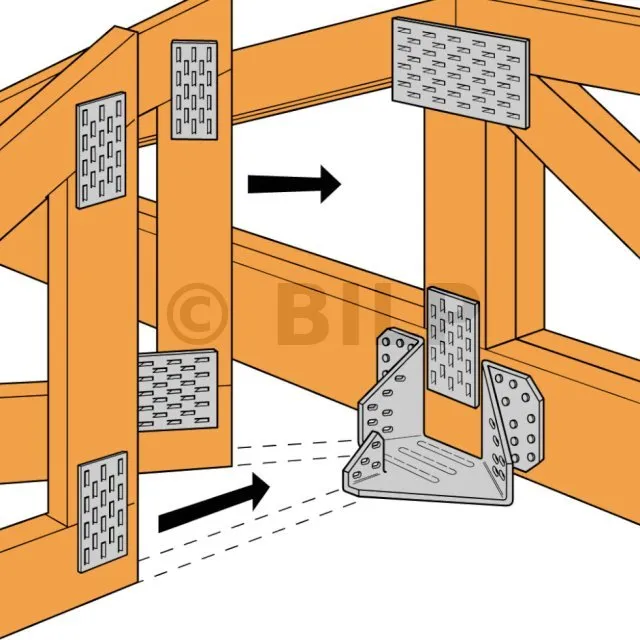

Die Balkenträger für Krüppelwalm THJA26 werden in dem Binder mit einem Querschnitt von 38 mm verwendet. Sie ermöglichen die Herstellung eines Walmdachs durch das Zusammenfügen der Grat- und Giebelhälften (2 Grate oder 1 Grat + 1 Giebel). Die charakteristischen Werte sind für verschiedene Konfigurationen angegeben.

bald VERFÜGBAR
Versand unter 8 Tagen.
14€00
  inkl. MWST

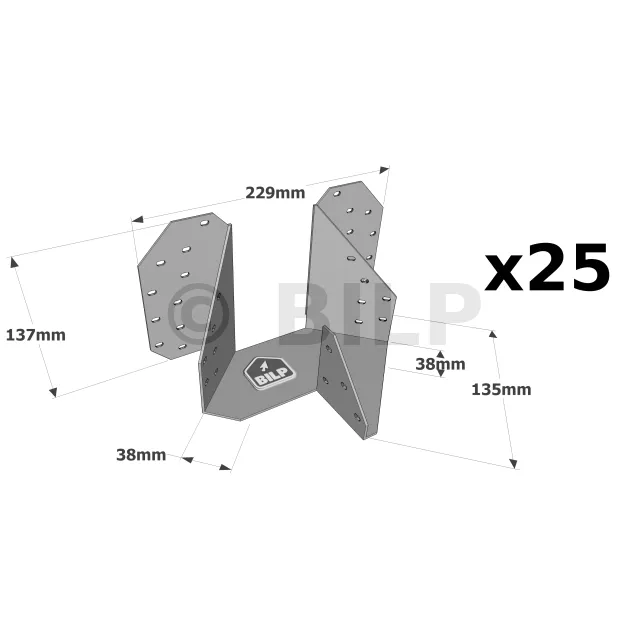

bzw. 349.88€ für 25 Balkenträger

  • Referenz
    THJA26_25
  • Dicke
    2mm
  • Herstellung
    französisch
  • Material
    Verzinkter Stahl G90 nach ASTM A653
  • Marke
    SIMPSON Strong-Tie
  • Tiefe (C)
    135mm
  • Tiefe (F)
    100mm
  • Bohrungen auf dem Hauptträger Ø5 [mm]
    24
  • Bohrungen auf dem Hauptträger Ø13 [mm]
    4
  • Bohrungen auf dem Hauptträger
    Grat : 12Ø4[mm] - Giebel : 4Ø4

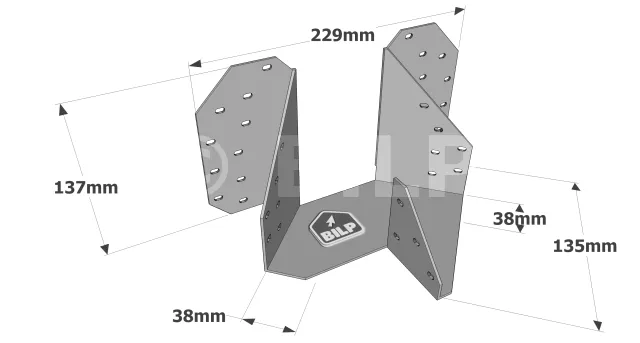

  • Breite (D)
    229mm
  • Höhe (B)
    137mm

Eigenschaften

Leistungserklärung : FR-DoP-e07/0234;
Technische Zulassungen : ETA-07/0234;

Werkstoff

  • Verzinkter Stahl G90 nach ASTM A653.

Vorteile

  • In verschiedenen Konfigurationen verwendbar.

Anwendungen

Träger

  • Hauptträger : Massivholz, Verbundholz, Leimholz,
  • Nebenträger : Massivholz.

Anwendungsbereiche

  • Ausführung von Walm.

Technische Daten

Anwendungen

Pose à joint décalé
Panneau perpendiculaire aux lambourdes

L: longueur du panneau

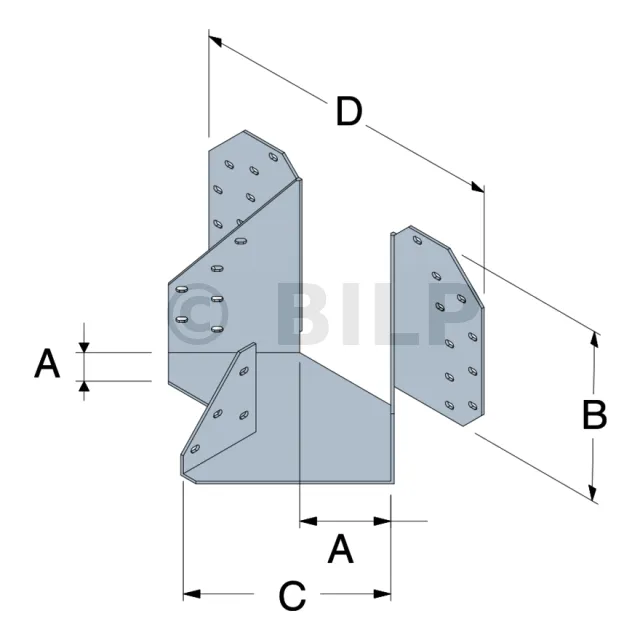

ReferenzenAbmessungen [mm]Bohrungen am HauptträgerBohrungen am Nebenträger
A B C D t Ø4 [mm] Grat Giebel
Ø4 [mm] Ø4 [mm]
THJA26 38 137 135 229 2 20 12 4

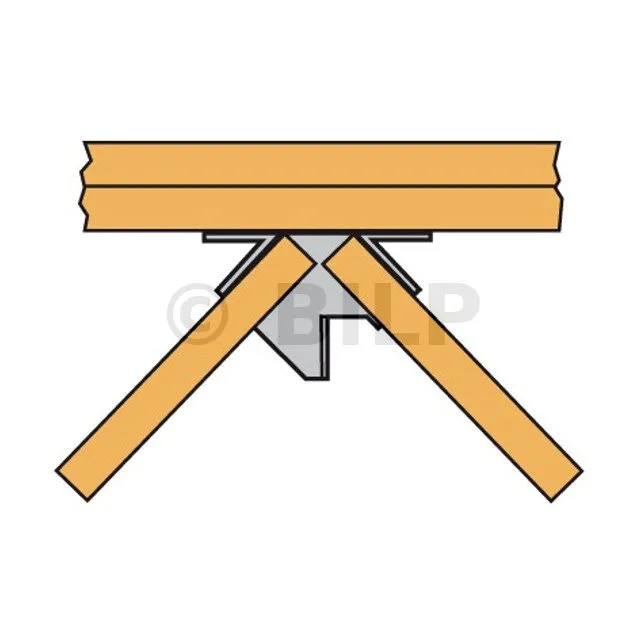

Charakteristische Werte - Holz auf Holz - Verbindung 2 Elemente (1 Grat + 1 Giebel) - Hauptträger ≥147mm

Enduire le mur au mortier

A l’aide d’une truelle, couvrir la surface du mur de la zone d’installation avec une couche de mortier d’une épaisseur d’environ 1-3 cm. Pour cela, préparer un mélange de deux sables avec un mortier de type N et assez d’eau jusqu’à ce que le mélange soit bien consistant. Après avoir appliqué le mélange avec la truelle sur le mur et 30 minutes de séchage, lissez et aplanissez la surface à l’aide d’une taloche.
Panneau perpendiculaire aux lambourdes

L: longueur du panneau

ReferenzenCharakteristische Werte - Holz auf Holz - Vollausnagelung
Holzquerschnitt und Befestigungen (1 Grat + 1 Giebel) Charakteristische Werte (1 Grat + 1 Giebel) - Hauptträger≥147mm - Holz C24 [kN]
Hauptträger Giebel Grat R1.k R2.k
Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Giebel Grat Total Giebel Grat Total

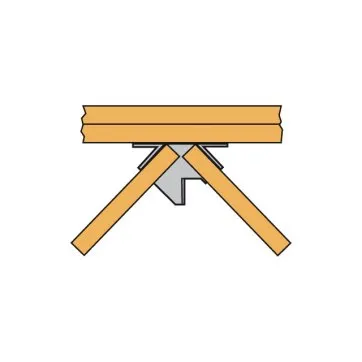

THJA26 2 145 20 1 145 4 1 145 6 3.2 9.8 13 1.5 4.3 5.7

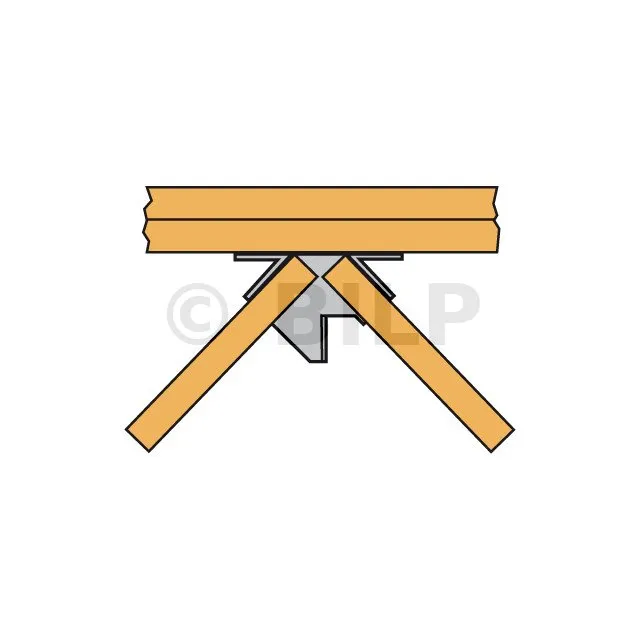

Charakteristische Werte - Holz auf Holz - Verbindung 2 Elemente (1 Grat + 1 Giebel) - Hauptträger ≥172mm

Enduire le mur au mortier

A l’aide d’une truelle, couvrir la surface du mur de la zone d’installation avec une couche de mortier d’une épaisseur d’environ 1-3 cm. Pour cela, préparer un mélange de deux sables avec un mortier de type N et assez d’eau jusqu’à ce que le mélange soit bien consistant. Après avoir appliqué le mélange avec la truelle sur le mur et 30 minutes de séchage, lissez et aplanissez la surface à l’aide d’une taloche.
Panneau perpendiculaire aux lambourdes

L: longueur du panneau

ReferenzenCharakteristische Werte - Holz auf Holz - Vollausnagelung
Holzquerschnitt und Befestigungen (1 Grat + 1 Giebel) Charakteristische Werte (1 Grat + 1 Giebel) - Hauptträger≥172mm - Holz C24 [kN]
Hauptträger Giebel Grat R1.k R2.k
Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Giebel Grat Total Giebel Grat Total
THJA26 2 175 20 1 145 4 1 145 6 3.3 9.9 13.2 1.5 4.3 4.8

Charakteristische Werte - Holz auf Holz - 2-Element-Verbindung (2 Gratleisten) - Hauptträger ≥147mm

Enduire le mur au mortier

A l’aide d’une truelle, couvrir la surface du mur de la zone d’installation avec une couche de mortier d’une épaisseur d’environ 1-3 cm. Pour cela, préparer un mélange de deux sables avec un mortier de type N et assez d’eau jusqu’à ce que le mélange soit bien consistant. Après avoir appliqué le mélange avec la truelle sur le mur et 30 minutes de séchage, lissez et aplanissez la surface à l’aide d’une taloche.
Panneau perpendiculaire aux lambourdes

L: longueur du panneau

ReferenzenCharakteristische Werte - Holz auf Holz - Vollausnagelung
Holzquerschnitt und Befestigungen (1 Grat + 1 Giebel) Charakteristische Werte (1 Grat + 1 Giebel) - Hauptträger≥172mm - Holz C24 [kN]
Hauptträger Giebel Grat R1.k R2.k
Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Giebel Grat Total Giebel Grat Total

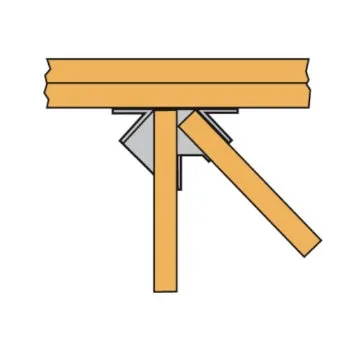

THJA26 2 145 20 - - - 2 145 12 - 6.8 13.6 - 2.9 5.8

Charakteristische Werte - Holz auf Holz - Verbindung 2 Elemente (2 Grate) - Hauptträger ≥172mm

Enduire le mur au mortier

A l’aide d’une truelle, couvrir la surface du mur de la zone d’installation avec une couche de mortier d’une épaisseur d’environ 1-3 cm. Pour cela, préparer un mélange de deux sables avec un mortier de type N et assez d’eau jusqu’à ce que le mélange soit bien consistant. Après avoir appliqué le mélange avec la truelle sur le mur et 30 minutes de séchage, lissez et aplanissez la surface à l’aide d’une taloche.
Panneau perpendiculaire aux lambourdes

L: longueur du panneau

ReferenzenCharakteristische Werte - Holz auf Holz - Vollausnagelung
Holzquerschnitt und Befestigungen (1 Grat + 1 Giebel) Charakteristische Werte (1 Grat + 1 Giebel) - Hauptträger≥172mm - Holz C24 [kN]
Hauptträger Giebel Grat R1.k R2.k
Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Anzahl der Lagen Höhe min. CNA4,0x35 Giebel Grat Total Giebel Grat Total
THJA26 2 175 20 - - - 1 145 12 - 6.7 13.4 - 2.9 5.8

Rumpfsteigbügel THJA26

Der Rumpfbügel THJA26 wird im Fachwerk mit 38 mm Querschnitt verwendet. Es ermöglicht die Erstellung eines Grates durch Zusammensetzen der Grat- und Spannhalbbinder.

Merkmale

Gegenstand

  • G90 verzinkter Stahl gemäß ASTM A653.

Vorteile

  • In mehreren Konfigurationen verwendbar.

Anwendungen

Unterstützung

  • Träger: Massivholz, Verbundholz, Brettschichtholz,
  • Portiert: Massivholz.

Einsatzbereiche

  • Erstellung von Rumpf.

Technische Daten

Abmessungen
ReferenzenAbmessungen [mm]Bohrungen am TrägerBohrungen am Träger
A B C D t Ø4 [mm] Hipper Schraubenschlüssel} }
Ø4 [mm] Ø4 [mm]
THJA26 38 137 135 229 2 20 12 4

Charakteristische Werte – Holz auf Holz – Verbindung 2 Elemente (1 Grat + 1 Feld) – Tragfähigkeit ≥147 mm
Referenzen Kennwerte - Holz zu Holz - Totalnagelung
Holzabschnitt und Befestigungen (1 Grat + 1 Feld) Charakteristische Werte (1 Grat + 1 Feld) - Tragfähig ≥147mm - Holz C24 [kN]
Träger Empannon Hüfte R1.k R2.k
Nein. der Falten Mindesthöhe CNA4,0x35 Nein. der Falten Mindesthöhe CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Span Hip Total Span Pferd Total
THJA26 2 145 20 1 145 4 1 145 6 3.2 9.8 13 1.5 4.3 5.7

Charakteristische Werte – Holz auf Holz – Verbindung 2 Elemente (1 Grat + 1 Feld) – Tragfähigkeit ≥172 mm
Referenzen Kennwerte - Holz zu Holz - Totalnagelung
Holzabschnitt und Befestigungen (1 Grat + 1 Feld) Charakteristische Werte (1 Grat + 1 Feld) - Tragfähig ≥172mm - Holz C24 [kN]
Träger Empannon Hüfte R1.k R2.k
Nein. der Falten Mindesthöhe CNA4,0x35 NEIN. der Falten Mindesthöhe CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Span Hip Total Span Pferd Total
THJA26 2 175 20 1 145 4 1 145 6 3.3 9.9 13.2 1.5 4.3 4.8

Kennwerte - Holz auf Holz - Verbindung von 2 Elementen (2 Hüften) - Tragfähigkeit ≥147mm
Referenzen Kennwerte - Holz zu Holz - Totalnagelung
Holzabschnitt und Befestigungen (1 Grat + 1 Feld) Charakteristische Werte (1 Grat + 1 Feld) - Tragfähig ≥172mm - Holz C24 [kN]
Träger Empannon Hüfte R1.k R2.k
Nein. der Falten Mindesthöhe CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Empannon Arêtier Total Empannon Arêtier Total
THJA26 2 145 20 - - - 2 145 12 - 6.8 13.6 - 2.9 5.8

Kennwerte - Holz auf Holz - Verbindung von 2 Elementen (2 Hüften) - Tragfähigkeit ≥172mm
Referenzen Kennwerte - Holz zu Holz - Totalnagelung
Holzabschnitt und Befestigungen (1 Grat + 1 Feld) Charakteristische Werte (1 Grat + 1 Feld) - Tragfähig ≥172mm - Holz C24 [kN]
Träger Empannon Hüfte R1.k R2.k
Nein. der Falten Mindesthöhe CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Nb. de plis Hauteur min. CNA4,0x35 Empannon Arêtier Total Empannon Arêtier Total
THJA26 2 175 20 - - - 1 145 12 - 6.7 13.4 - 2.9 5.8
